Arduino UNO R4 - Buzzer

Neste guia, vamos aprender a programar o Arduino UNO R4 para fazer um buzzer ativo de 12V soar bem alto. Se você precisa controlar um buzzer ativo ou passivo de 5V, leia nosso tutorial de Buzzer Piezo para Arduino UNO R4.

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Relé
1	×	12V Active Buzzer
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Buzzer Ativo de 12V

O buzzer ativo de 12V faz um barulho alto, bom para sistemas de alarme.

Pinagem

Um buzzer ativo de 12V normalmente tem dois pinos.

Conecte o pino negativo (-) (preto) ao GND da fonte de alimentação DC.
Conecte o pino positivo (+) (vermelho) ao 12V da fonte de alimentação DC.

Como Controlar o Buzzer Ativo de 12V

Quando um buzzer ativo de 12V recebe uma fonte de 12V, ele produz som. Para operar um buzzer ativo de 12V com um Arduino UNO R4, conecte um relé entre eles. O Arduino UNO R4 pode controlar o buzzer por meio desse relé. Se você não conhece os relés (pinagem, função ou programação), consulte o tutorial de relé para Arduino UNO R4 aqui.

Diagrama de Ligação

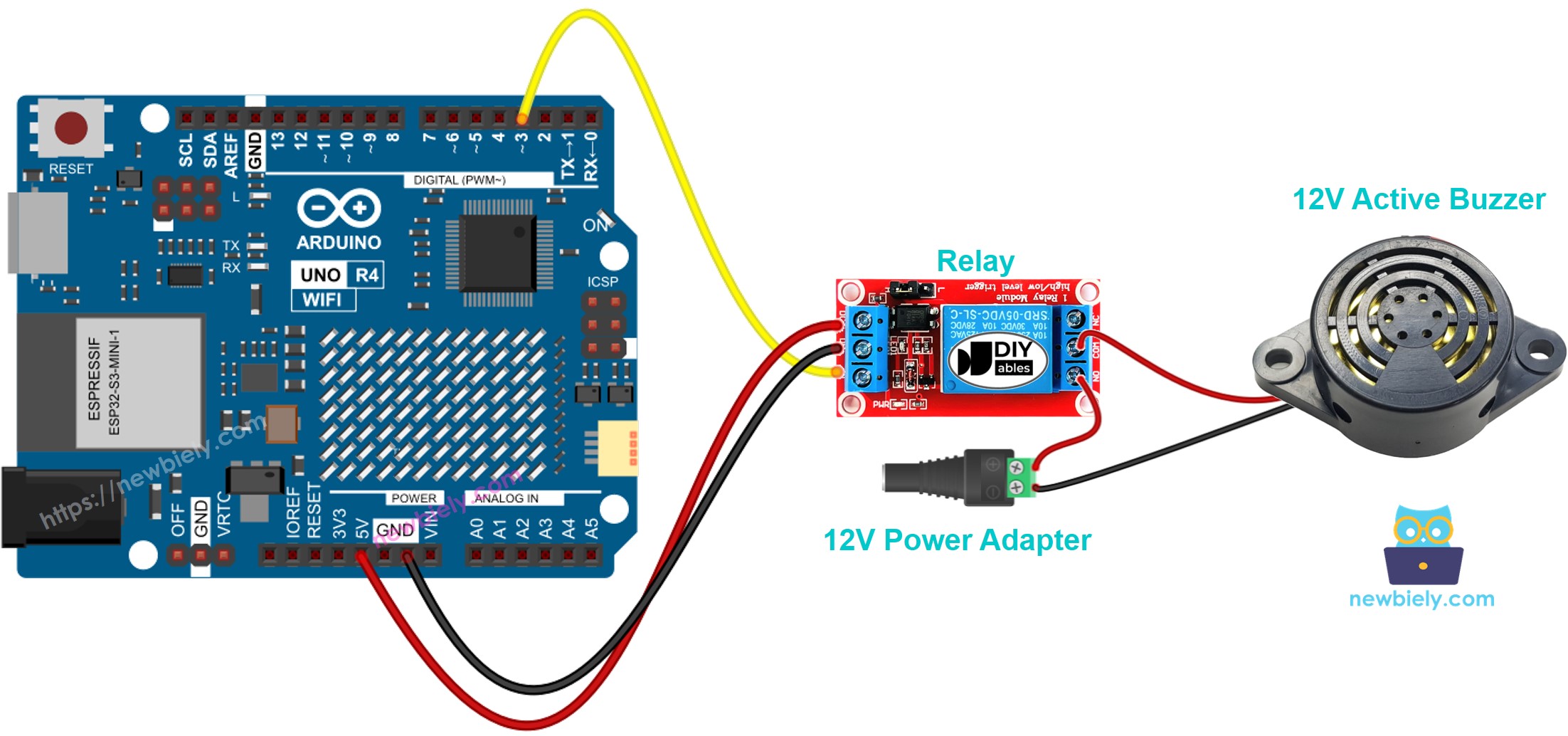

The wiring diagram between Arduino UNO R4 12V Active Buzzer

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Código Arduino UNO R4

O código faz o buzzer de 12V ligar por dois segundos e desligar por cinco segundos, repetidamente.

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-buzzer */ #define RELAY_PIN 3 // The Arduino UNO R4 pin that controls the buzzer via relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin D4 as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // turn on buzzer 2 seconds delay(2000); digitalWrite(RELAY_PIN, LOW); // turn off buzzer 5 seconds delay(5000); }

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para Arduino Uno R4 WiFi/Minima na Arduino IDE.
Ligue os componentes de acordo com o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
Copie o código fornecido para a Arduino IDE
Clique no botão Upload na Arduino IDE para enviar o código ao seu Arduino UNO R4
Ouça o som gerado pelo buzzer ativo de 12V

Explicação do Código

Você encontra a explicação nos comentários do código Arduino acima.
