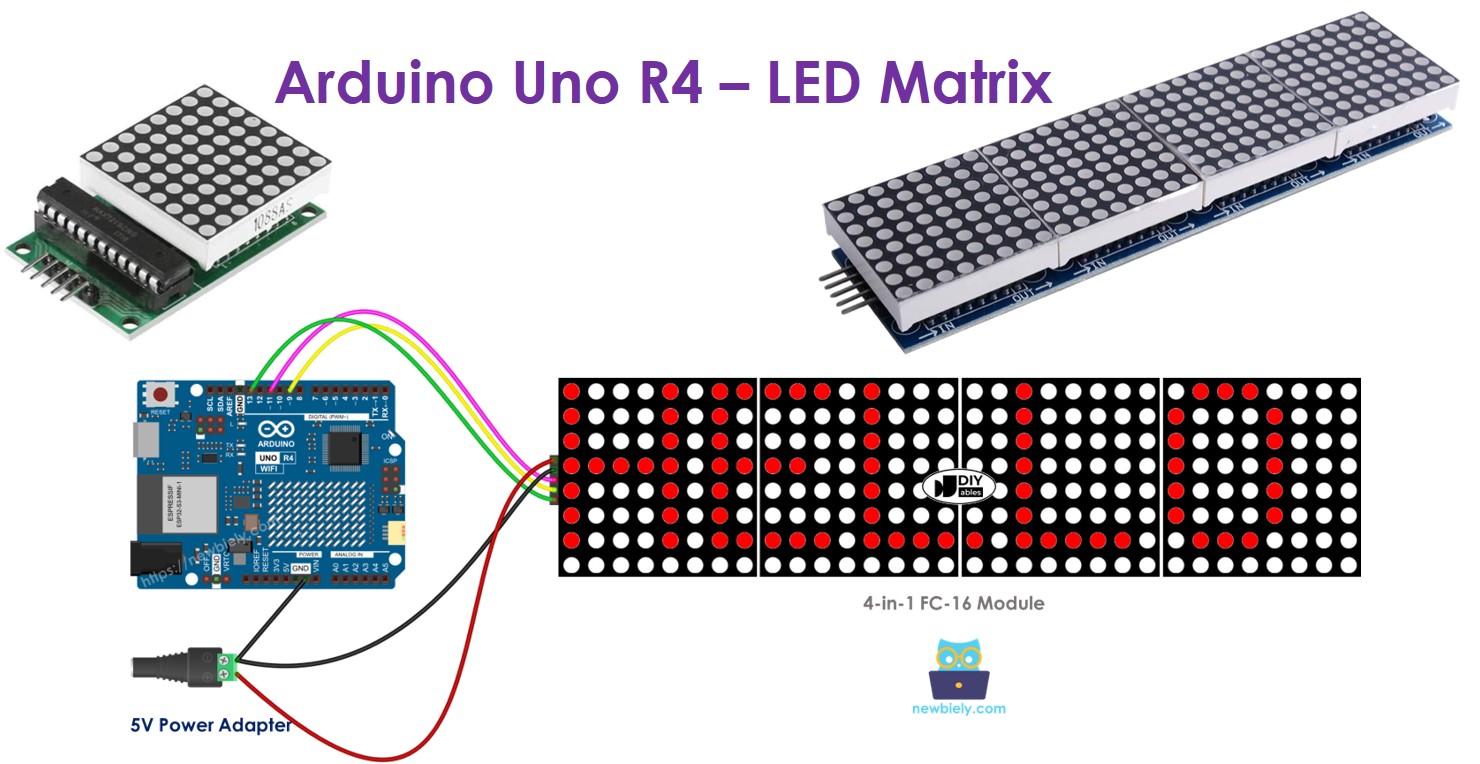

Arduino UNO R4 - Matriz de LED
Este tutorial ensina como usar o Arduno UNO R4 com módulos de display de matriz de LED externos. Em detalhes, vamos aprender:
- Como conectar o Arduino UNO R4 a uma matriz de LED 8x8
- Como conectar o Arduino UNO R4 a uma matriz de LED 32x8
- Como programar o Arduino UNO R4 para exibir texto, números e animações na matriz de LED
Depois, você pode modificar o código facilmente para outras matrizes de LED, como a de 16x8 ou a de 64x8.
Se você quer aprender a usar o Arduino R4 com a matriz de LED integrada na placa, consulte Arduino UNO R4 - Matriz de LED Integrada
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre a Matriz de LED
Existem vários tipos de matriz de LED. A matriz de LED baseada no MAX7219 é muito usada com o Arduino UNO R4. Essa matriz de LED tem vários recursos:
- O componente básico de uma matriz de LED se chama bloco.
- Cada bloco contém uma grade 8x8 de LEDs, totalizando 64 LEDs, e é controlado por um chip MAX7219.
- Existem dois tipos principais de blocos: o módulo genérico e o módulo FC-16.
- Uma matriz de LED pode ter apenas um bloco ou ser expandida conectando vários blocos em cadeia.
- Você pode comprar matrizes de LED que já têm vários blocos conectados, como configurações de 4 ou 8 blocos.
- Ou, se preferir, você pode comprar blocos individuais e conectá-los você mesmo para criar uma matriz de LED do tamanho de que precisa.
- No seu programa para o Arduino UNO R4, você deve especificar o tamanho da matriz de LED que está usando.
Pinagem
Uma matriz de LED é feita de um ou mais blocos. Cada bloco tem dois conjuntos de pinos:
- Grupo de Pinos de Entrada:
- VCC: Ligue ao 5V.
- GND: Ligue ao GND.
- DIN: É o pino de dados. Conecte-o ao pino MOSI do SPI no Arduino UNO R4.
- CS: Chip Select. Conecte-o a qualquer pino digital do Arduino UNO R4.
- CLK: Pino de clock. Conecte-o ao pino CLK do SPI no Arduino UNO R4.
- Grupo de Pinos de Saída:
- VCC: Conecte ao VCC do módulo seguinte.
- GND: Conecte ao GND do módulo seguinte.
- DOUT: Saída de dados. Conecta-se ao pino DIN do próximo módulo.
- CS: Conecte ao CS do módulo seguinte.
- CLK: Conecte ao CLK do módulo seguinte.
Diagrama de Ligação

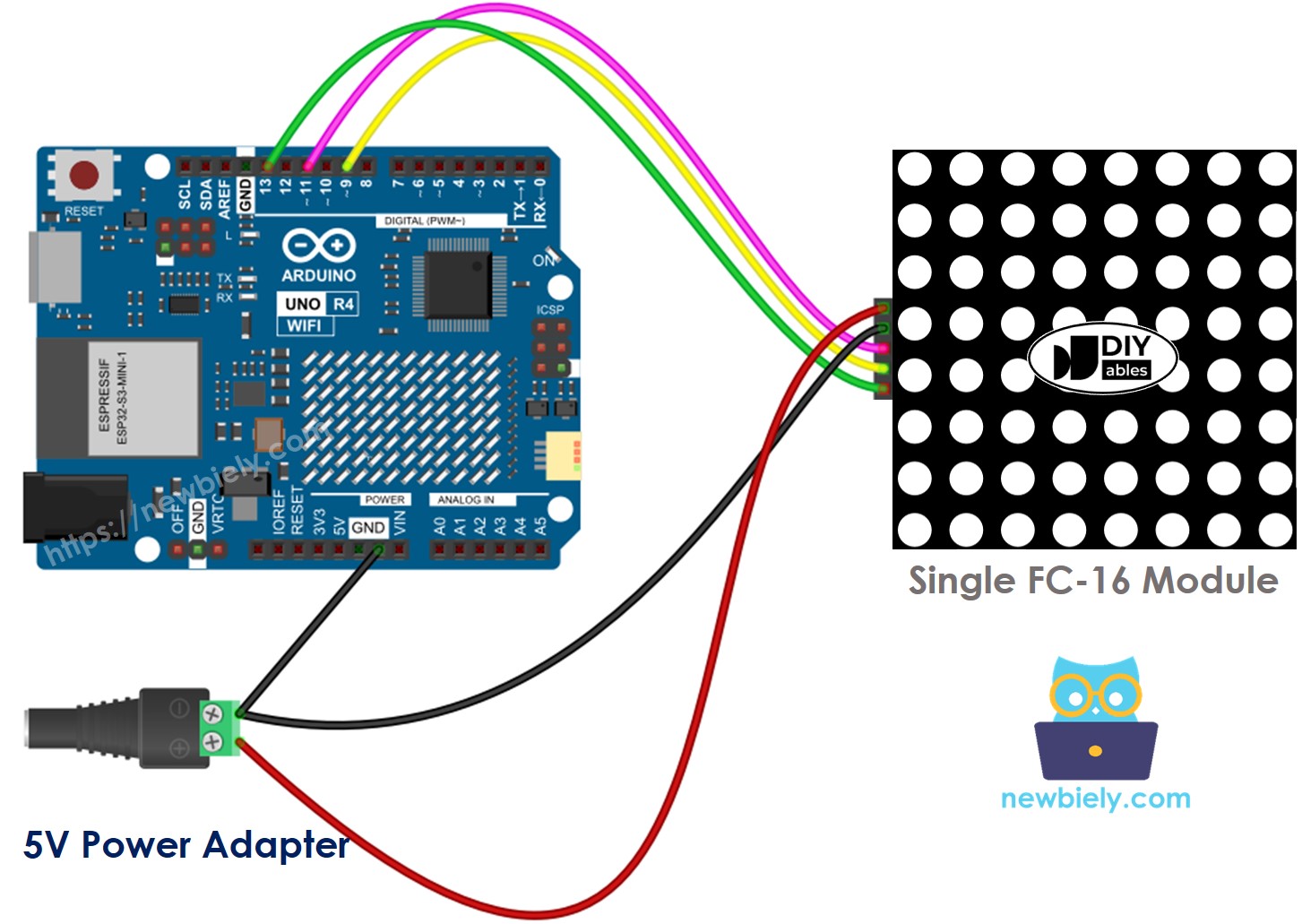

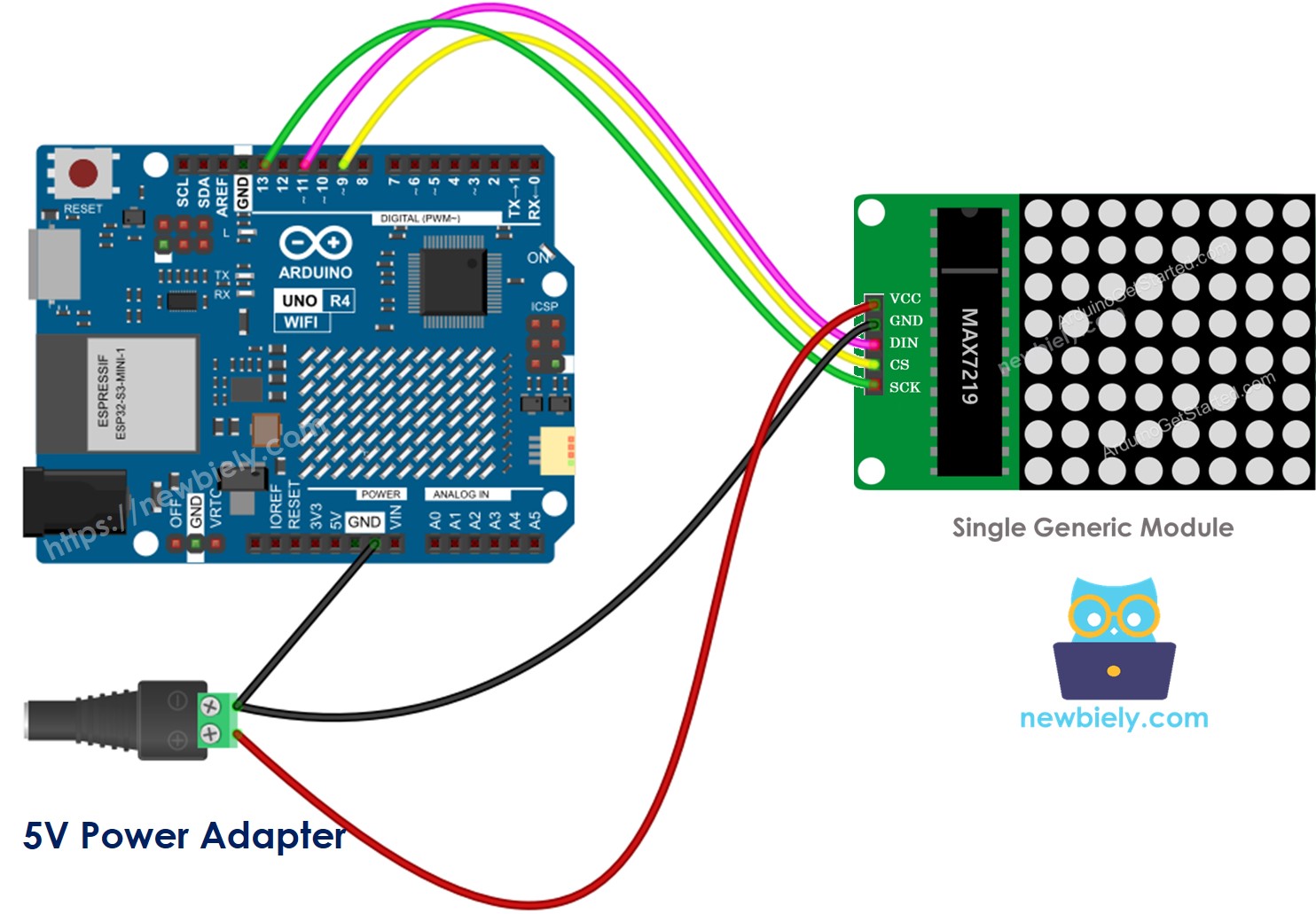

Se a matriz de LED é formada por apenas um bloco:
- Conecte o grupo de pinos de entrada ao Arduino UNO R4.
- Deixe o grupo de pinos de saída sem conexão.
This image is created using Fritzing. Click to enlarge image
This image is created using Fritzing. Click to enlarge image

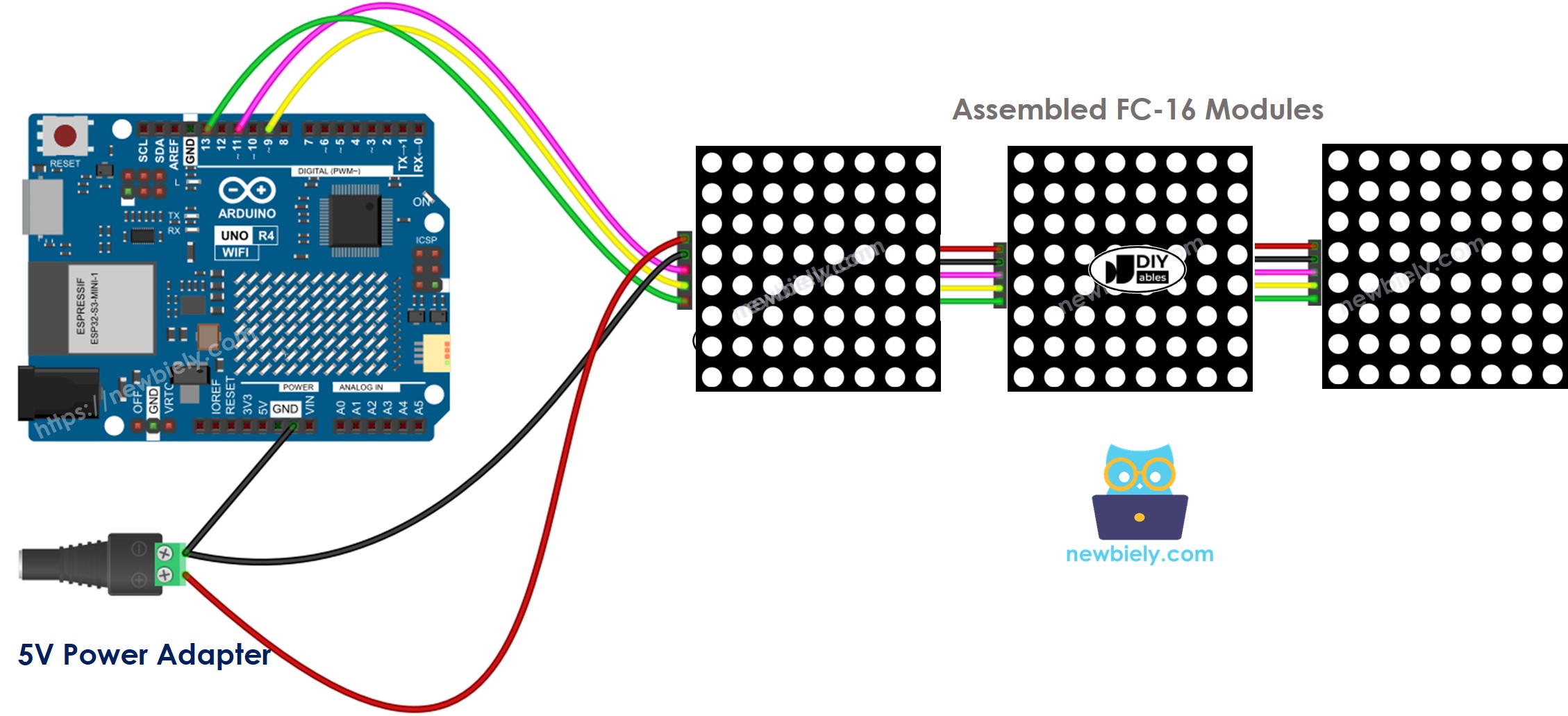

Se a matriz de LED já vem montada com vários blocos:
- Conecte o grupo de pinos de entrada ao Arduino UNO R4.
- Deixe o grupo de pinos de saída sem conexão.
This image is created using Fritzing. Click to enlarge image

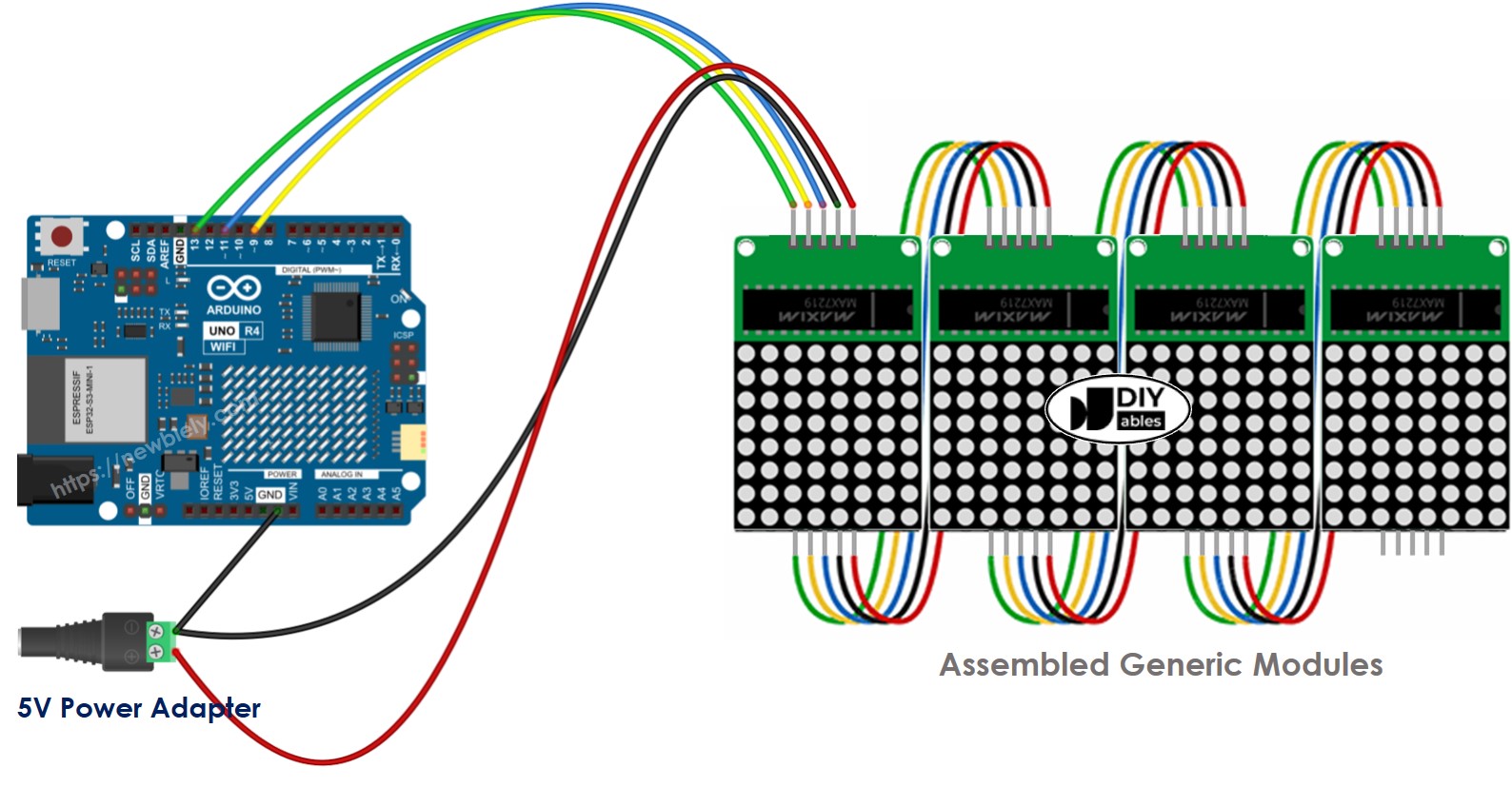

Se você monta a matriz de LED a partir de várias peças:
- Conecte o grupo de pinos de entrada do primeiro bloco ao Arduino UNO R4.
- Conecte o grupo de pinos de saída de cada bloco ao grupo de pinos de entrada do bloco seguinte.
- Deixe o grupo de pinos de saída do último bloco sem conexão.
This image is created using Fritzing. Click to enlarge image
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
O display usa muita energia, até 1 ampere no brilho máximo.
- Evite usar o pino 5V do Arduino UNO R4 para a alimentação.
- Em vez disso, conecte uma fonte de alimentação externa de 5V. O Arduino UNO R4 e a matriz de LED podem ser alimentados pelo mesmo adaptador de 5V.
O Arduino UNO R4 se conecta à matriz de LED usando os pinos SPI.
- Use os pinos 13 (SCK) e 11 (MOSI) no Arduino UNO R4. Se você usar outra placa Arduino UNO R4, consulte o guia oficial para os mesmos pinos SPI.
- Você pode usar qualquer outro pino para o Pino 3 (CS).
Como Programar para a Matriz de LED
Controlar a matriz de LED pode ser desafiador. Felizmente, existem bibliotecas que simplificam essa tarefa. Estes são os passos para programar um Arduino UNO R4 para controlar a matriz de LED.
- Inclua as bibliotecas:
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
- Escolha o tipo de hardware que você está usando: GENERIC_HW ou FC16_HW.
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
- Determine quantos blocos de LED são usados. Por exemplo, uma matriz de LED 4 em 1 contém 4 blocos.
#define MAX_DEVICES 4
- Defina o pino ligado ao pino CS da matriz de LED. Por exemplo, use o pino D9.
#define CS_PIN 9
- Crie uma nova instância da classe MD_Parola para o display de matriz de LED.
MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);
- Configure o código na função setup().
void setup() {
ledMatrix.begin(); // Initialize the LED matrix
ledMatrix.setIntensity(0); // Set the display brightness (range 0-15)
ledMatrix.displayClear(); // Clear the display screen
}
- Mostre texto, números e efeitos animados: veja a parte a seguir.
Código Arduino UNO R4 - Matriz de LED
O código fornecido é para um display de matriz de LED FC-16 32x8 com quatro blocos. No entanto, ele pode ser modificado para outros tamanhos, como 8x8, 16x8, 64x8 e assim por diante.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-led-matrix
*/
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
#define MAX_DEVICES 4 // 4 blocks
#define CS_PIN 9 // The Arduino UNO R4 pin connected to the CS pin of LED matrix
// create an instance of the MD_Parola class
MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);
void setup() {
ledMatrix.begin(); // initialize the object
ledMatrix.setIntensity(15); // set the brightness of the LED matrix display (from 0 to 15)
ledMatrix.displayClear(); // clear LED matrix display
}
void loop() {
ledMatrix.setTextAlignment(PA_LEFT);
ledMatrix.print("Left"); // display text
delay(2000);
ledMatrix.setTextAlignment(PA_CENTER);
ledMatrix.print("Center"); // display text
delay(2000);
ledMatrix.setTextAlignment(PA_RIGHT);
ledMatrix.print("Right"); // display text
delay(2000);
ledMatrix.setTextAlignment(PA_CENTER);
ledMatrix.setInvert(true);
ledMatrix.print("Invert"); // display text inverted
delay(2000);
ledMatrix.setInvert(false);
ledMatrix.print(1234); // display number
delay(2000);
}
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
- Conecte a placa Arduino Uno R4 à matriz de LED de acordo com o diagrama fornecido.
- Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.

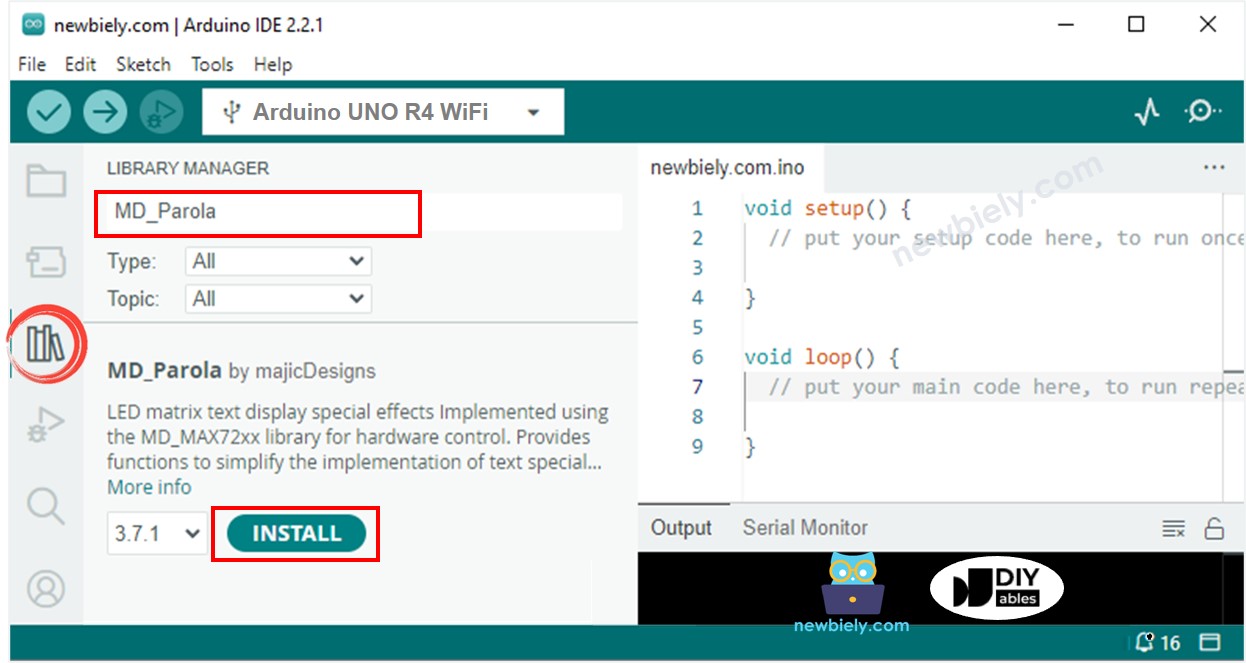

- Na Arduino IDE, clique no ícone Libraries na barra lateral esquerda.
- Pesquise "MD_Parola" e localize a biblioteca MD_Parola.
- Clique no botão Install.

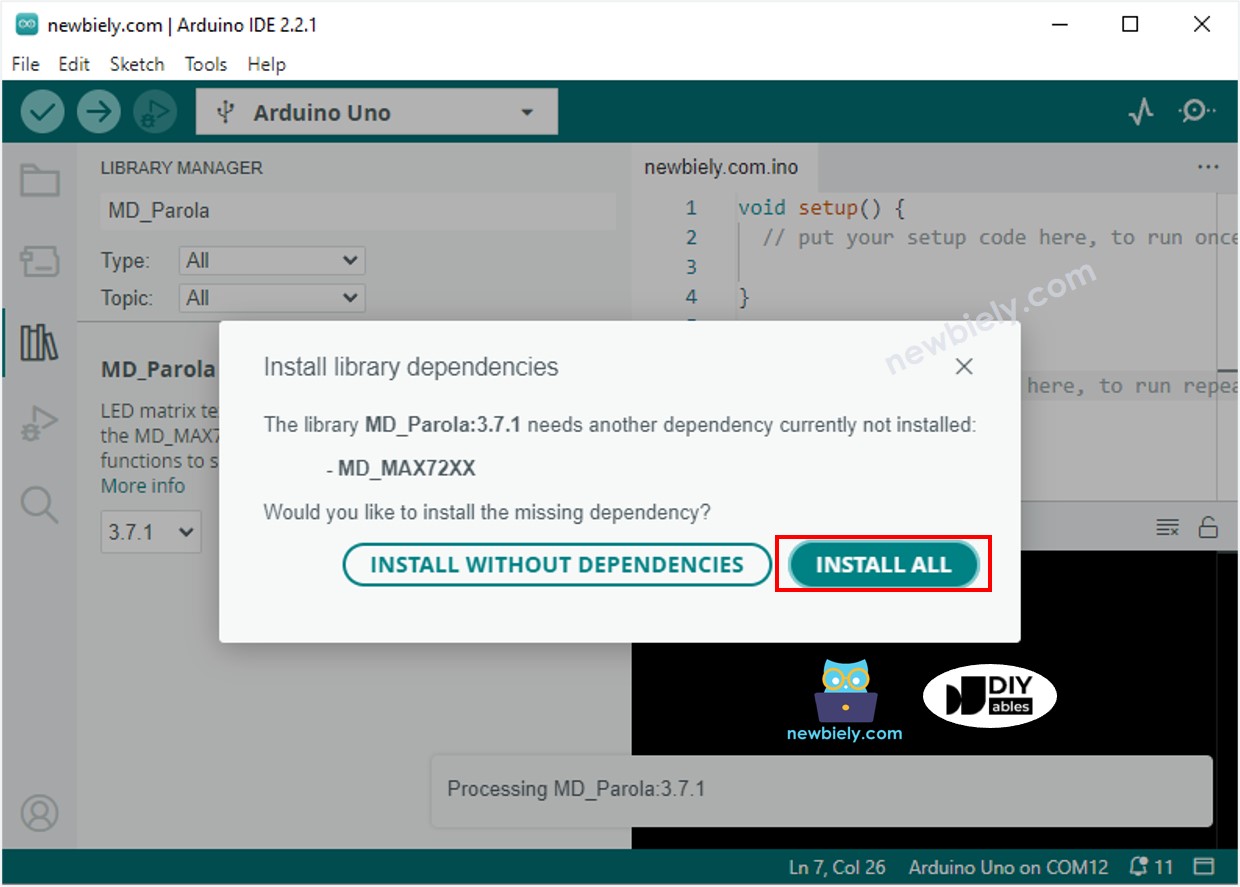

- Você precisa instalar a biblioteca MD_MAX72XX. Clique no botão Install All.
- Copie o código acima e abra-o usando a Arduino IDE.
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino UNO R4.
- Veja o display da matriz de LED.
Código Arduino UNO R4 para Matriz de LED – Texto em Rolagem
Quando você precisa mostrar uma mensagem longa em um display de matriz de LED e ela é longa demais para caber, você pode usar o efeito de texto em rolagem.
Este código Arduino UNO R4 demonstra como fazer uma mensagem rolar pelo display da matriz de LED.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-led-matrix
*/
#include <MD_Parola.h>
#include <MD_MAX72xx.h>
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
#define MAX_DEVICES 4 // 4 blocks
#define CS_PIN 9 // The Arduino UNO R4 pin connected to the CS pin of LED matrix
// create an instance of the MD_Parola class
MD_Parola ledMatrix = MD_Parola(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);
void setup() {
ledMatrix.begin(); // initialize the object
ledMatrix.setIntensity(15); // set the brightness of the LED matrix display (from 0 to 15)
ledMatrix.displayClear(); // clear led matrix display
ledMatrix.displayScroll("Hello, DIYables", PA_CENTER, PA_SCROLL_LEFT, 100);
}
void loop() {
if (ledMatrix.displayAnimate()) {
ledMatrix.displayReset();
}
}
Para ver mais efeitos de texto, acesse a Referência da Biblioteca MD_Parola.
Vídeo
O vídeo de demonstração abaixo usa o código abaixo:
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-led-matrix
*/
#include <MD_MAX72xx.h>
#include <SPI.h>
// ============================================================
// MAX7219
// ============================================================
#define HARDWARE_TYPE MD_MAX72XX::FC16_HW
#define MAX_DEVICES 4
#define CS_PIN 9
MD_MAX72XX mx =
MD_MAX72XX(HARDWARE_TYPE, CS_PIN, MAX_DEVICES);
// ============================================================
// BUTTONS
// ============================================================
#define BTN_LEFT 2
#define BTN_RIGHT 3
#define BTN_ROTATE 4
#define BUZZER_PIN 6
// ============================================================
// GAME BOARD
// ============================================================
#define BOARD_W 8
#define BOARD_H 32
bool board[BOARD_H][BOARD_W];
// ============================================================
// TIMING
// ============================================================
unsigned long lastFallTime = 0;
const unsigned long NORMAL_FALL = 700;
const unsigned long SOFT_DROP_FALL = 80;
#define LONG_PRESS_TIME 400
// ============================================================
// SCORE
// ============================================================
unsigned long score = 0;
unsigned int lines = 0;
unsigned int level = 1;
unsigned long highScore = 0;
// ============================================================
// GAME STATE
// ============================================================
bool gameOver = false;
bool gameStarted = false;
// ============================================================
// TETROMINO DEFINITIONS
// ============================================================
struct Point {
int x;
int y;
};
struct Tetromino {
Point block[4];
uint8_t color;
};
Tetromino pieces[7] = {
// I
{
{{0,0}, {1,0}, {2,0}, {3,0}},
0
},
// O
{
{{0,0}, {1,0}, {0,1}, {1,1}},
1
},
// T
{
{{1,0}, {0,1}, {1,1}, {2,1}},
2
},
// L
{
{{0,0}, {0,1}, {0,2}, {1,2}},
3
},
// J
{
{{1,0}, {1,1}, {1,2}, {0,2}},
4
},
// S
{
{{1,0}, {2,0}, {0,1}, {1,1}},
5
},
// Z
{
{{0,0}, {1,0}, {1,1}, {2,1}},
6
}
};
// ============================================================
// CURRENT PIECE
// ============================================================
int currentPiece;
int currentX;
int currentY;
int rotationState = 0;
// ============================================================
// BUTTON STATE
// ============================================================
bool lastLeftState = HIGH;
bool lastRightState = HIGH;
bool lastRotateState = HIGH;
unsigned long rotatePressTime = 0;
bool softDrop = false;
bool rotateHandled = false;
// ============================================================
// DISPLAY COORDINATE MAPPING
// ============================================================
void setPixel(int x, int y, bool state) {
if (x < 0 || x >= BOARD_W ||
y < 0 || y >= BOARD_H) {
return;
}
// Reverse vertical direction
int physicalColumn = (BOARD_H - 1) - y;
int physicalRow = x;
mx.setPoint(
physicalRow,
physicalColumn,
state
);
}
// ============================================================
// CLEAR DISPLAY
// ============================================================
void clearDisplay() {
mx.clear();
}
// ============================================================
// DRAW BOARD
// ============================================================
void drawBoard() {
clearDisplay();
// Draw fixed blocks
for (int y = 0; y < BOARD_H; y++) {
for (int x = 0; x < BOARD_W; x++) {
if (board[y][x]) {
setPixel(
x,
y,
true
);
}
}
}
// Draw falling piece
drawCurrentPiece();
}
// ============================================================
// GET ROTATED BLOCK POSITION
// ============================================================
Point getRotatedPoint(
Point p,
int rotation
) {
Point r;
switch (rotation % 4) {
case 0:
r.x = p.x;
r.y = p.y;
break;
case 1:
r.x = -p.y;
r.y = p.x;
break;
case 2:
r.x = -p.x;
r.y = -p.y;
break;
case 3:
r.x = p.y;
r.y = -p.x;
break;
}
return r;
}
// ============================================================
// CHECK COLLISION
// ============================================================
bool checkCollision(
int pieceX,
int pieceY,
int rotation
) {
for (int i = 0; i < 4; i++) {
Point p = getRotatedPoint(
pieces[currentPiece].block[i],
rotation
);
int x = pieceX + p.x;
int y = pieceY + p.y;
// Left / Right wall
if (x < 0 || x >= BOARD_W) {
return true;
}
// Bottom
if (y >= BOARD_H) {
return true;
}
// Existing block
if (y >= 0 && board[y][x]) {
return true;
}
}
return false;
}
// ============================================================
// DRAW CURRENT PIECE
// ============================================================
void drawCurrentPiece() {
for (int i = 0; i < 4; i++) {
Point p = getRotatedPoint(
pieces[currentPiece].block[i],
rotationState
);
int x = currentX + p.x;
int y = currentY + p.y;
if (x >= 0 && x < BOARD_W &&
y >= 0 && y < BOARD_H) {
setPixel(
x,
y,
true
);
}
}
}
// ============================================================
// RANDOM PIECE
// ============================================================
void spawnPiece() {
currentPiece = random(0, 7);
rotationState = 0;
currentX = 3;
currentY = 0;
// I piece
if (currentPiece == 0) {
currentX = 2;
}
// Game over if piece cannot spawn
if (checkCollision(
currentX,
currentY,
rotationState)) {
gameOver = true;
if (score > highScore) {
highScore = score;
}
soundGameOver();
}
}
// ============================================================
// LOCK PIECE
// ============================================================
void lockPiece() {
for (int i = 0; i < 4; i++) {
Point p = getRotatedPoint(
pieces[currentPiece].block[i],
rotationState
);
int x = currentX + p.x;
int y = currentY + p.y;
if (x >= 0 && x < BOARD_W &&
y >= 0 && y < BOARD_H) {
board[y][x] = true;
}
}
soundLock();
// Check completed lines
clearLines();
// New piece
spawnPiece();
lastFallTime = millis();
}
// ============================================================
// CLEAR LINES
// ============================================================
void clearLines() {
int cleared = 0;
for (int y = BOARD_H - 1; y >= 0; y--) {
bool full = true;
for (int x = 0; x < BOARD_W; x++) {
if (!board[y][x]) {
full = false;
break;
}
}
if (full) {
cleared++;
// Move rows down
for (int yy = y; yy > 0; yy--) {
for (int x = 0; x < BOARD_W; x++) {
board[yy][x] =
board[yy - 1][x];
}
}
// Clear top row
for (int x = 0; x < BOARD_W; x++) {
board[0][x] = false;
}
// Check same row again
y++;
}
}
// Scoring
if (cleared > 0) {
lines += cleared;
switch (cleared) {
case 1:
score += 100 * level;
break;
case 2:
score += 300 * level;
break;
case 3:
score += 500 * level;
break;
case 4:
score += 800 * level;
break;
}
// Increase level every 10 lines
level =
(lines / 10) + 1;
soundLineClear(cleared);
}
}
// ============================================================
// MOVE LEFT
// ============================================================
void moveLeft() {
if (gameOver) {
return;
}
if (!checkCollision(
currentX - 1,
currentY,
rotationState)) {
currentX--;
drawBoard();
soundLeft();
}
}
// ============================================================
// MOVE RIGHT
// ============================================================
void moveRight() {
if (gameOver) {
return;
}
if (!checkCollision(
currentX + 1,
currentY,
rotationState)) {
currentX++;
drawBoard();
soundRight();
}
}
// ============================================================
// ROTATE
// ============================================================
void rotatePiece() {
if (gameOver) {
return;
}
int newRotation =
(rotationState + 1) % 4;
// Normal rotation
if (!checkCollision(
currentX,
currentY,
newRotation)) {
rotationState =
newRotation;
drawBoard();
return;
}
// Wall kick LEFT
if (!checkCollision(
currentX - 1,
currentY,
newRotation)) {
currentX--;
rotationState =
newRotation;
drawBoard();
return;
}
// Wall kick RIGHT
if (!checkCollision(
currentX + 1,
currentY,
newRotation)) {
currentX++;
rotationState =
newRotation;
drawBoard();
return;
}
}
// ============================================================
// MOVE DOWN
// ============================================================
bool moveDown() {
if (gameOver) {
return false;
}
if (!checkCollision(
currentX,
currentY + 1,
rotationState)) {
currentY++;
return true;
}
// Cannot move further
lockPiece();
return false;
}
// ============================================================
// SOFT DROP
// ============================================================
void handleSoftDrop() {
if (gameOver) {
return;
}
static unsigned long lastSoftDrop = 0;
if (millis() - lastSoftDrop >=
SOFT_DROP_FALL) {
lastSoftDrop = millis();
if (moveDown()) {
score += 1;
}
drawBoard();
}
}
// ============================================================
// NORMAL FALL
// ============================================================
void handleNormalFall() {
if (gameOver) {
return;
}
unsigned long fallSpeed;
fallSpeed =
NORMAL_FALL -
((level - 1) * 50);
if (fallSpeed < 100) {
fallSpeed = 100;
}
if (millis() - lastFallTime >=
fallSpeed) {
lastFallTime = millis();
moveDown();
drawBoard();
}
}
// ============================================================
// BUTTON HANDLING
// ============================================================
void handleButtons() {
bool leftState =
digitalRead(BTN_LEFT);
bool rightState =
digitalRead(BTN_RIGHT);
bool rotateState =
digitalRead(BTN_ROTATE);
// ==========================================================
// LEFT
// ==========================================================
if (leftState == LOW &&
lastLeftState == HIGH) {
moveLeft();
}
// ==========================================================
// RIGHT
// ==========================================================
if (rightState == LOW &&
lastRightState == HIGH) {
moveRight();
}
// ==========================================================
// ROTATE BUTTON PRESSED
// ==========================================================
if (rotateState == LOW &&
lastRotateState == HIGH) {
rotatePressTime = millis();
rotateHandled = false;
}
// ==========================================================
// ROTATE BUTTON HELD
// ==========================================================
if (rotateState == LOW) {
if (!rotateHandled &&
millis() - rotatePressTime >=
LONG_PRESS_TIME) {
rotateHandled = true;
softDrop = true;
}
}
// ==========================================================
// ROTATE BUTTON RELEASED
// ==========================================================
if (rotateState == HIGH &&
lastRotateState == LOW) {
unsigned long pressDuration =
millis() - rotatePressTime;
// Short press = ROTATE
if (pressDuration <
LONG_PRESS_TIME &&
!rotateHandled) {
rotatePiece();
soundRotate();
}
// Stop soft drop
softDrop = false;
}
lastLeftState =
leftState;
lastRightState =
rightState;
lastRotateState =
rotateState;
}
// ============================================================
// START MUSIC
// ============================================================
//
// Arcade-style startup melody.
//
// Không dùng tone liên tục.
// Mỗi nốt kết thúc trước khi nốt tiếp theo bắt đầu.
// ============================================================
void playStartMusic() {
clearDisplay();
// ----------------------------------------------------------
// Intro LED sweep
// ----------------------------------------------------------
for (int y = 0; y < BOARD_H; y++) {
for (int x = 0; x < BOARD_W; x++) {
setPixel(
x,
y,
true
);
}
// Melody notes during sweep
if (y == 0) {
tone(BUZZER_PIN, 523, 100);
}
if (y == 4) {
tone(BUZZER_PIN, 659, 100);
}
if (y == 8) {
tone(BUZZER_PIN, 784, 100);
}
if (y == 12) {
tone(BUZZER_PIN, 1047, 150);
}
if (y == 18) {
tone(BUZZER_PIN, 784, 100);
}
if (y == 22) {
tone(BUZZER_PIN, 1047, 100);
}
if (y == 26) {
tone(BUZZER_PIN, 1319, 180);
}
delay(18);
}
delay(100);
clearDisplay();
// ----------------------------------------------------------
// READY melody
// ----------------------------------------------------------
tone(BUZZER_PIN, 784, 120);
delay(150);
tone(BUZZER_PIN, 988, 120);
delay(150);
tone(BUZZER_PIN, 1175, 120);
delay(150);
tone(BUZZER_PIN, 1568, 250);
delay(300);
clearDisplay();
noTone(BUZZER_PIN);
}
// ============================================================
// LEFT SOUND
// ============================================================
void soundLeft() {
tone(
BUZZER_PIN,
650,
70
);
}
// ============================================================
// RIGHT SOUND
// ============================================================
void soundRight() {
tone(
BUZZER_PIN,
850,
70
);
}
// ============================================================
// ROTATE SOUND
// ============================================================
void soundLock() {
tone(BUZZER_PIN, 450, 120);
delay(130);
tone(BUZZER_PIN, 300, 100);
}
// ============================================================
// ROTATE SOUND
// ============================================================
void soundRotate() {
tone(
BUZZER_PIN,
1200,
100
);
}
// ============================================================
// LINE CLEAR SOUND
// ============================================================
void soundLineClear(int count) {
if (count == 1) {
tone(
BUZZER_PIN,
1000,
120
);
delay(150);
tone(
BUZZER_PIN,
1400,
160
);
}
else if (count == 2) {
tone(
BUZZER_PIN,
1000,
100
);
delay(120);
tone(
BUZZER_PIN,
1300,
100
);
delay(120);
tone(
BUZZER_PIN,
1700,
180
);
}
else {
tone(
BUZZER_PIN,
1200,
100
);
delay(120);
tone(
BUZZER_PIN,
1500,
100
);
delay(120);
tone(
BUZZER_PIN,
1800,
100
);
delay(120);
tone(
BUZZER_PIN,
2200,
250
);
}
}
// ============================================================
// GAME OVER SOUND
// ============================================================
void soundGameOver() {
tone(
BUZZER_PIN,
700,
180
);
delay(210);
tone(
BUZZER_PIN,
500,
180
);
delay(210);
tone(
BUZZER_PIN,
350,
220
);
delay(250);
tone(
BUZZER_PIN,
220,
450
);
delay(500);
noTone(BUZZER_PIN);
}
// ============================================================
// GAME OVER ANIMATION
// ============================================================
void gameOverAnimation() {
for (int i = 0; i < 4; i++) {
drawBoard();
delay(250);
clearDisplay();
delay(250);
}
}
// ============================================================
// RESET GAME
// ============================================================
void resetGame() {
for (int y = 0; y < BOARD_H; y++) {
for (int x = 0; x < BOARD_W; x++) {
board[y][x] = false;
}
}
score = 0;
lines = 0;
level = 1;
gameOver = false;
spawnPiece();
lastFallTime =
millis();
drawBoard();
}
// ============================================================
// SETUP
// ============================================================
void setup() {
Serial.begin(115200);
// Buttons
pinMode(
BTN_LEFT,
INPUT_PULLUP
);
pinMode(
BTN_RIGHT,
INPUT_PULLUP
);
pinMode(
BTN_ROTATE,
INPUT_PULLUP
);
// Buzzer
pinMode(
BUZZER_PIN,
OUTPUT
);
// MAX7219
mx.begin();
mx.control(
MD_MAX72XX::INTENSITY,
5
);
mx.control(
MD_MAX72XX::UPDATE,
true
);
mx.clear();
// Random seed
randomSeed(
analogRead(A0)
);
// ==========================================================
// START MUSIC
// ==========================================================
playStartMusic();
// ==========================================================
// START GAME
// ==========================================================
resetGame();
gameStarted = true;
}
// ============================================================
// MAIN LOOP
// ============================================================
void loop() {
if (!gameStarted) {
return;
}
// ==========================================================
// GAME OVER
// ==========================================================
if (gameOver) {
gameOverAnimation();
delay(500);
// Restart
resetGame();
return;
}
// ==========================================================
// INPUT
// ==========================================================
handleButtons();
// ==========================================================
// SOFT DROP
// ==========================================================
if (softDrop) {
handleSoftDrop();
}
else {
handleNormalFall();
}
}
