Arduino UNO R4 - Teclado 1x4

Neste guia, vamos aprender a usar um teclado 1x4 com um Arduino UNO R4. Vamos cobrir:

Como ligar um teclado 1x4 a um Arduino UNO R4.
Como configurar um Arduino UNO R4 para detectar as teclas pressionadas em um teclado 1x4.

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Teclado 1x4
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Teclado 1x4

Um teclado 1x4 tem quatro botões em uma fileira. Ele é usado para digitar códigos, navegar por menus ou controlar interfaces em diferentes projetos.

Pinagem

O teclado 1x4 tem 5 pinos. Esses pinos não estão organizados na mesma ordem dos rótulos das teclas.

O pino 1 liga à tecla 2.
O pino 2 liga à tecla 1.
O pino 3 liga à tecla 4.
O pino 4 liga à tecla 3.
O pino 5 é conectado em comum a todas as teclas.

image source: diyables.io

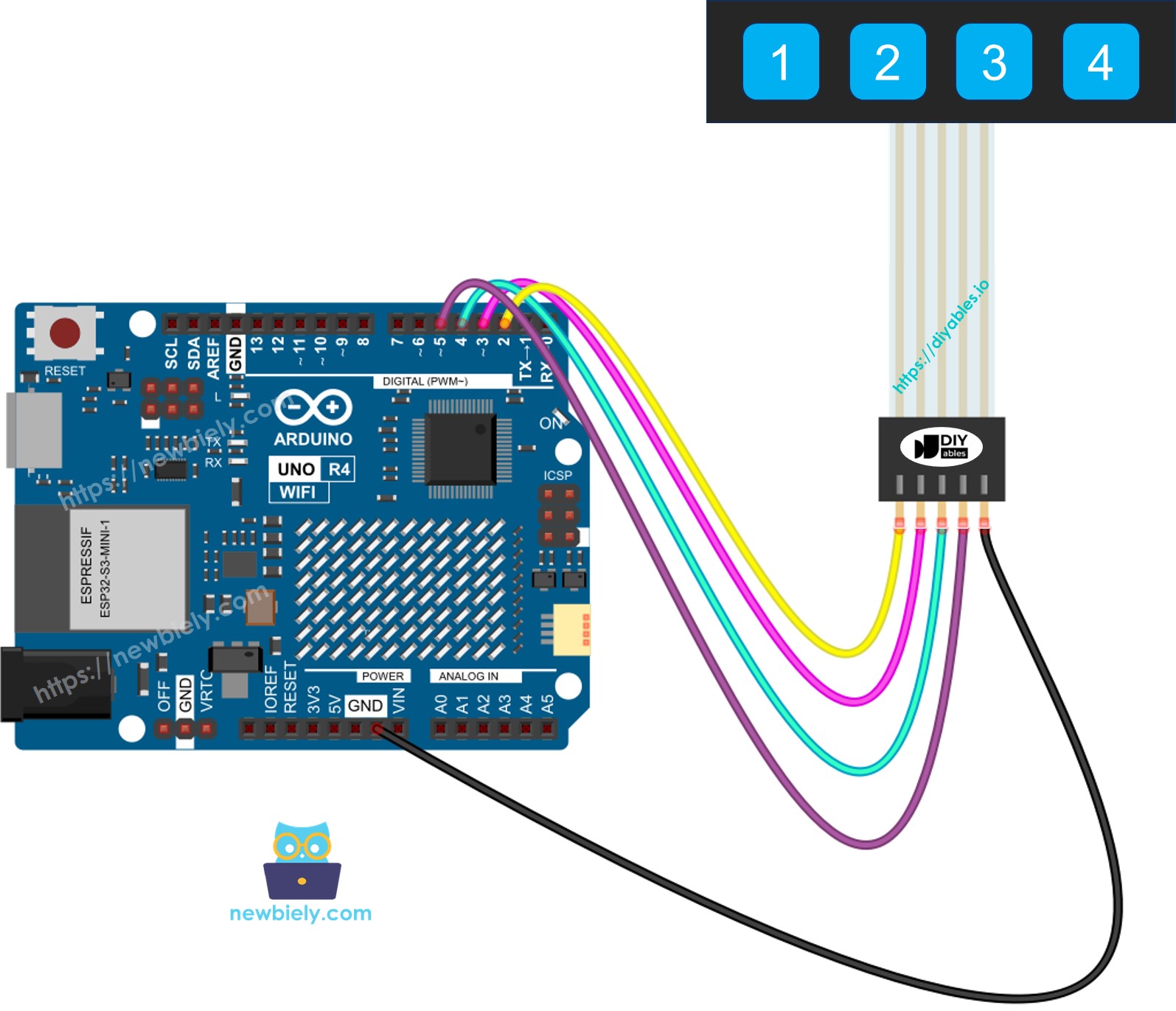

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Código Arduino UNO R4

Cada tecla do teclado 1x4 funciona como um botão. Podemos usar a função digitalRead() para verificar como cada tecla é pressionada. Mas, como em qualquer botão, enfrentamos o problema do bounce - em que um único toque pode parecer vários toques. Para resolver isso, precisamos fazer o debounce de cada tecla. Fazer o debounce de quatro teclas sem parar outras partes do código pode ser difícil. Felizmente, a biblioteca ezLink facilita isso.

#include <ezButton.h> #define KEY_NUM 4 // The number of keys #define PIN_KEY_1 3 // The Arduino UNO R4 pin connected to the key 1 #define PIN_KEY_2 2 // The Arduino UNO R4 pin connected to the key 2 #define PIN_KEY_3 5 // The Arduino UNO R4 pin connected to the key 3 #define PIN_KEY_4 4 // The Arduino UNO R4 pin connected to the key 4 ezButton keypad_1x4[KEY_NUM] = { ezButton(PIN_KEY_1), ezButton(PIN_KEY_2), ezButton(PIN_KEY_3), ezButton(PIN_KEY_4) }; void setup() { Serial.begin(9600); for (byte i = 0; i < KEY_NUM; i++) { keypad_1x4[i].setDebounceTime(100); // set debounce time to 100 milliseconds } } void loop() { int key = getKeyPressed(); if (key) { Serial.print("The key "); Serial.print(key); Serial.println(" is pressed"); } } int getKeyPressed() { for (byte i = 0; i < KEY_NUM; i++) keypad_1x4[i].loop(); // MUST call the loop() function first for (byte i = 0; i < KEY_NUM; i++) { int key_state = keypad_1x4[i].getState(); // the state after debounce if (keypad_1x4[i].isPressed()) return (i + 1); } return 0; }

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
Conecte o Arduino UNO R4 a um teclado 1x4 de acordo com o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM..
Clique no ícone Libraries no lado esquerdo da Arduino IDE.
Digite "ezButton" na caixa de busca e localize a biblioteca de botão fornecida por "ArduinoGetStarted.com".
Pressione o botão Install para adicionar a biblioteca ezButton.

Copie o código e abra-o usando a Arduino IDE
Clique no botão Upload na Arduino IDE para enviar o código ao Arduino UNO R4
Abra o Serial Monitor
Pressione cada tecla do teclado 1x4
Confira os resultados no Serial Monitor

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')

New Line

9600 baud

1 2 3 4

Ln 11, Col 1

Arduino Uno R4 WiFi on COM15
