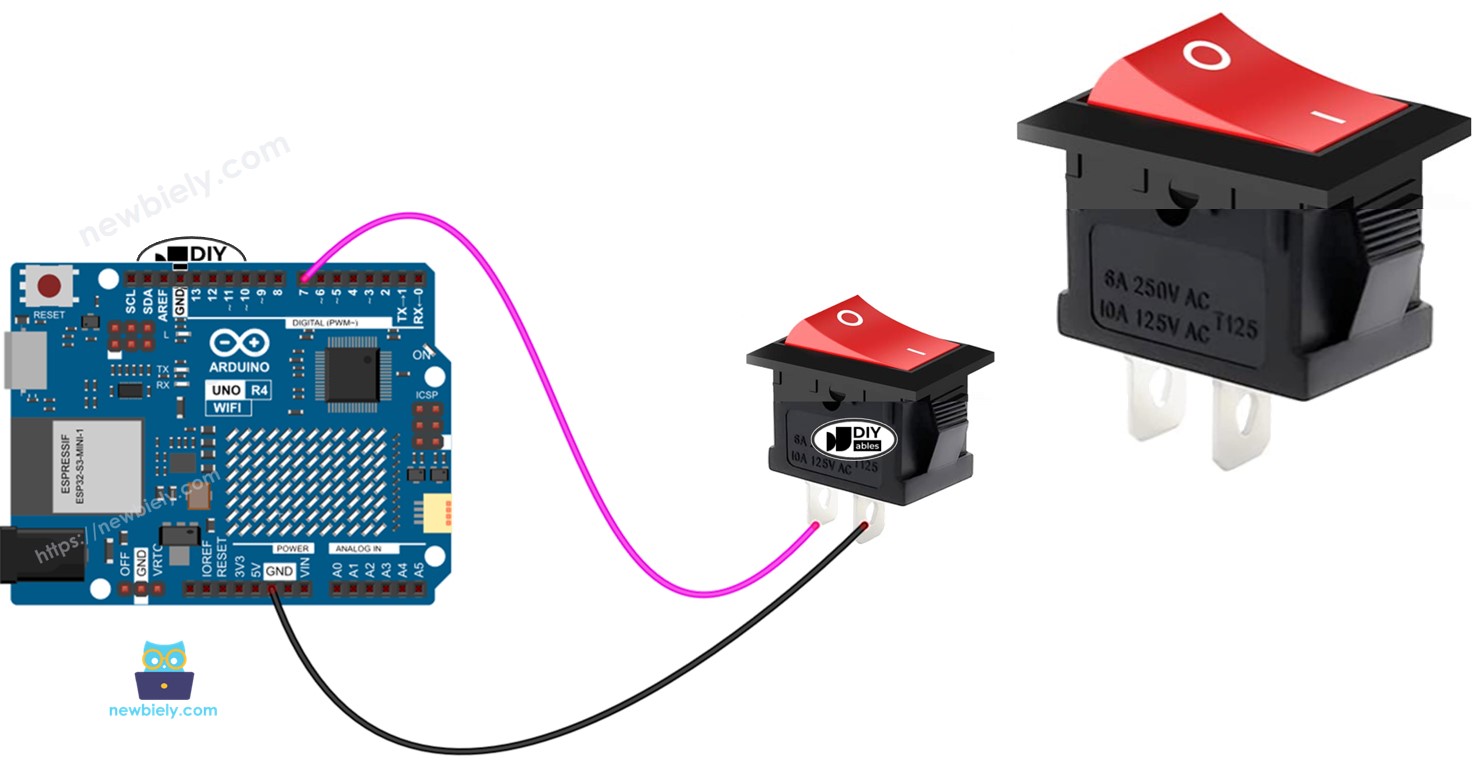

Arduino UNO R4 - Interruptor

Neste tutorial, vamos aprender a usar o interruptor ON/OFF com um Arduino UNO R4. Em detalhes, vamos aprender:

Como conectar o interruptor ON/OFF ao Arduino UNO R4.
Como programar o Arduino UNO R4 para ler o estado do interruptor ON/OFF.
Como programar o Arduino UNO R4 para detectar eventos gerados pelo interruptor ON/OFF.

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Wires
1	×	ON/OFF Square Chave
1	×	(Alternativa) ON/OFF Round Chave
1	×	(Alternativa) On/Off Switch Module
1	×	(Opcional) Kit de Tubos Termorretráteis
1	×	(Opcional) Ferro de Solda
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Interruptor ON/OFF

Um interruptor com a marcação ON/OFF muda de ON para OFF, ou de OFF para ON, quando é acionado. Ele fica no novo estado quando você o solta. Acione-o de novo para voltar ao estado anterior.

Pinagem

Existem dois tipos principais de interruptores ON/OFF: o de dois pinos e o de três pinos.

Neste guia, vamos usar um interruptor de dois pinos. Para esse interruptor, não é preciso diferenciar os dois pinos.

Como Funciona

Aqui estão dois métodos para usar um interruptor ON/OFF. Abaixo está o guia de ligação do interruptor ON/OFF e as leituras de estado correspondentes no Arduino UNO R4 para cada método:

	pino 1	pino 2	Estado do Pino de Entrada do Arduino UNO R4
1	GND	Pino de Entrada do Arduino UNO R4 (com pull-up)	HIGH ⇒ OFF, LOW ⇒ ON
2	VCC	Pino de Entrada do Arduino UNO R4 (com pull-down)	HIGH ⇒ ON, LOW ⇒ OFF

Só precisamos escolher um dos dois métodos. O restante do guia segue o primeiro método.

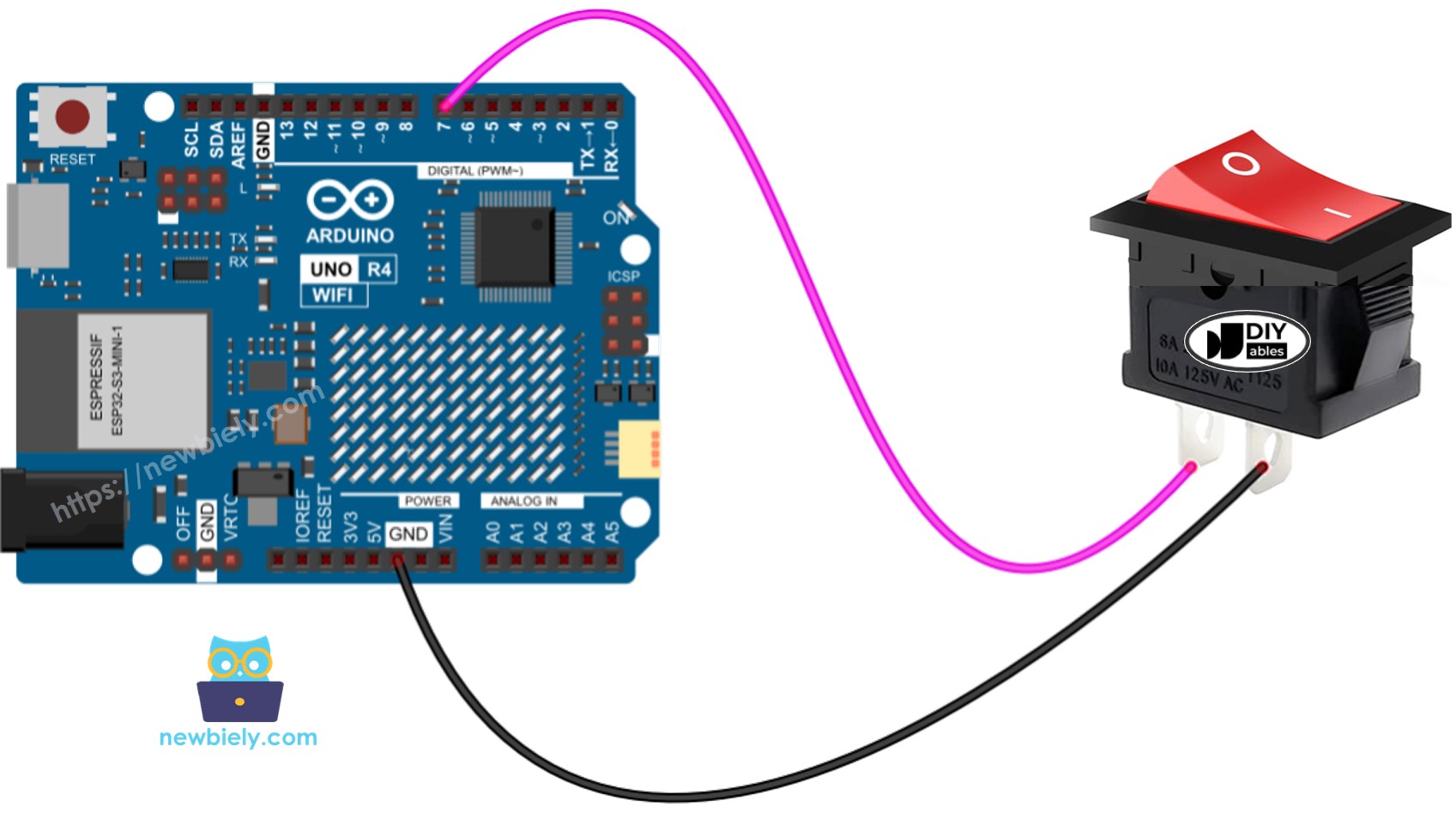

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Recomendamos usar um Ferro de Solda para soldar com firmeza os fios e o pino do interruptor ON/OFF. Depois, cubra-os com Tubo Termorretrátil para maior segurança.

Código Arduino UNO R4 - Interruptor ON/OFF

Assim como um botão, um interruptor ON/OFF também precisa de debounce (saiba mais em Por que botões e interruptores ON/OFF precisam de debounce?). O debounce pode complicar o código. Felizmente, a biblioteca ezButton inclui um recurso de debounce e usa um resistor pull-up interno, o que simplifica a programação.

※ Nota:

Existem dois cenários comuns:

Primeiro: se o interruptor estiver ON, execute uma ação. Se o interruptor estiver OFF, execute a ação oposta.
Segundo: se o interruptor mudar de ON para OFF (ou de OFF para ON), execute uma ação.

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-switch */ #include <ezButton.h> ezButton toggleSwitch(7); // create ezButton object that attach to pin 7; void setup() { Serial.begin(9600); toggleSwitch.setDebounceTime(50); // set debounce time to 50 milliseconds } void loop() { toggleSwitch.loop(); // MUST call the loop() function first if (toggleSwitch.isPressed()) Serial.println("The switch: OFF -> ON"); if (toggleSwitch.isReleased()) Serial.println("The switch: ON -> OFF"); int state = toggleSwitch.getState(); if (state == HIGH) Serial.println("The switch: OFF"); else Serial.println("The switch: ON"); }

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
Conecte o interruptor ON/OFF ao Arduino Uno R4 de acordo com o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
Instale a biblioteca ezButton. Siga o guia aqui.
Escolha a placa e a porta corretas na IDE.
Clique no botão Upload na Arduino IDE para enviar o código ao seu Arduino UNO R4.
Coloque o interruptor na posição ON.
Verifique a saída no Serial Monitor.
Depois, coloque o interruptor na posição OFF.
Verifique a saída no Serial Monitor novamente.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')

New Line

9600 baud

The switch: OFF The switch: OFF The switch: OFF The switch: OFF -> ON The switch: ON The switch: ON The switch: ON The switch: ON The switch: ON The switch: ON The switch: ON -> OFF The switch: OFF The switch: OFF The switch: OFF

Ln 11, Col 1

Arduino Uno R4 WiFi on COM15

Vídeo
