Arduino UNO R4 - Sensor Ultrassônico
Este tutorial ensina você a usar o sensor ultrassônico e o Arduino UNO R4 para medir a distância até um objeto. Em detalhes, vamos aprender:
- Como conectar um sensor ultrassônico ao Arduino UNO R4
- Como programar o Arduino para ler o valor do sensor ultrassônico e convertê-lo em um valor de distância.
- Como eliminar o ruído nos dados de distância de um sensor ultrassônico no Arduino UNO R4
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Sensor Ultrassônico
O sensor ultrassônico HC-SR04 mede a distância até objetos usando ondas sonoras. Ele emite uma onda sonora que os humanos não conseguem ouvir e depois escuta o eco quando a onda sonora volta após bater em um objeto. Medindo o tempo que a onda sonora leva para retornar, o sensor consegue calcular a que distância o objeto está.
Pinagem
O sensor ultrassônico HC-SR04 tem quatro pinos:
- Pino VCC: conecte este pino ao VCC (5V).
- Pino GND: conecte este pino ao GND (0V).
- Pino TRIG: conecte este pino ao Arduino UNO R4 para enviar sinais de controle (pulsos).
- Pino ECHO: este pino envia sinais (pulsos) de volta ao Arduino UNO R4. O Arduino UNO R4 então calcula a duração desses pulsos para determinar a distância.
image source: diyables.io

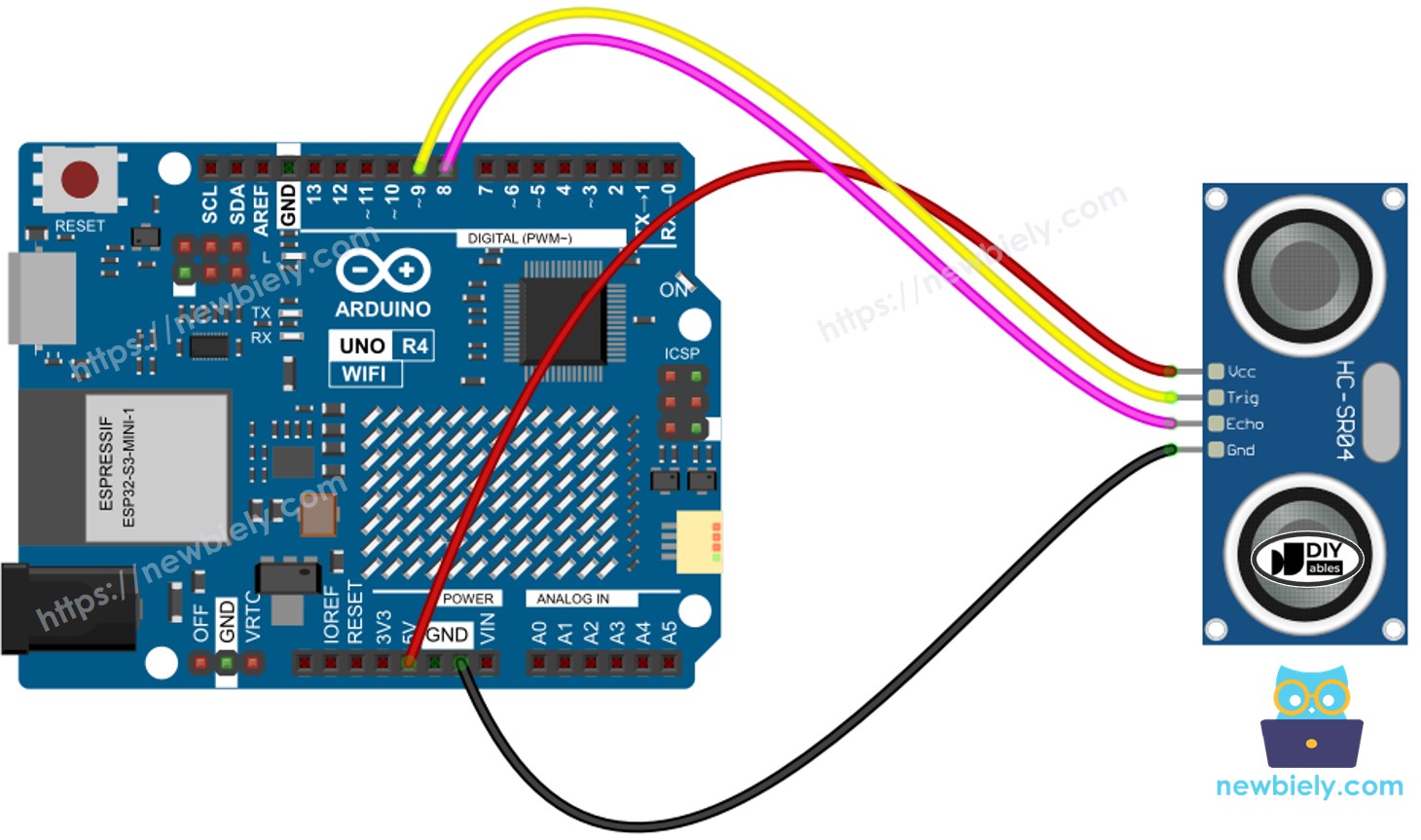

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
Código Arduino UNO R4
#define TRIG_PIN 9 // The Arduino UNO R4 pin connected to the ultrasonic sensor's TRIG pin
#define ECHO_PIN 8 // The Arduino UNO R4 pin connected to the ultrasonic sensor's ECHO pin
float duration_us, distance_cm;
void setup() {
// begin serial port
Serial.begin (9600);
// configure the trigger pin to output mode
pinMode(TRIG_PIN, OUTPUT);
// configure the echo pin to input mode
pinMode(ECHO_PIN, INPUT);
}
void loop() {
// generate 10-microsecond pulse to TRIG pin
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// measure duration of pulse from ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
// print the value to Serial Monitor
Serial.print("distance: ");
Serial.print(distance_cm);
Serial.println(" cm");
delay(500);
}
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para Arduino Uno R4 WiFi/Minima na Arduino IDE.
- Ligue os componentes de acordo com o diagrama fornecido.
- Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
- Copie o código acima e abra-o com a Arduino IDE
- Clique no botão Upload na Arduino IDE para enviar o código ao Arduino UNO R4
- Abra o Serial Monitor.
- Mova a mão na frente do sensor ultrassônico.
- Confira a distância entre sua mão e o sensor no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
distance: 29.4 cm
distance: 27.6 cm
distance: 26.9 cm
distance: 17.4 cm
distance: 16.9 cm
distance: 14.3 cm
distance: 15.6 cm
distance: 13.1 cm
Explicação do Código
A explicação está nos comentários do código Arduino acima.
Como Filtrar o Ruído das Medições de Distância do Sensor Ultrassônico
A leitura do sensor ultrassônico inclui ruído. Em alguns casos, esses dados ruidosos podem causar mau funcionamento. Podemos eliminar o ruído com este método:
- Faça várias medições e salve-as em um array.
- Ordene o array do menor para o maior.
- Remova o ruído dos dados:
- Descarte os menores valores, pois são ruído.
- Descarte os maiores valores, pois são ruído.
- Calcule a média usando os valores restantes do meio.
- Ignore as cinco menores amostras e as cinco maiores amostras, pois são consideradas ruído. Calcule a média das dez amostras do meio, da 5ª à 14ª.
O código de exemplo abaixo faz 20 medições.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-ultrasonic-sensor
*/
#define TRIG_PIN 9 // The Arduino UNO R4 pin connected to the ultrasonic sensor's TRIG pin
#define ECHO_PIN 8 // The Arduino UNO R4 pin connected to the ultrasonic sensor's ECHO pin
float filterArray[20]; // array to store data samples from sensor
float distance; // store the distance from sensor
void setup() {
// begin serial port
Serial.begin (9600);
// configure the trigger and echo pins to output mode
pinMode(TRIG_PIN, OUTPUT);
pinMode(ECHO_PIN, INPUT);
}
void loop() {
// 1. TAKING MULTIPLE MEASUREMENTS AND STORE IN AN ARRAY
for (int sample = 0; sample < 20; sample++) {
filterArray[sample] = ultrasonicMeasure();
delay(30); // to avoid untrasonic interfering
}
// 2. SORTING THE ARRAY IN ASCENDING ORDER
for (int i = 0; i < 19; i++) {
for (int j = i + 1; j < 20; j++) {
if (filterArray[i] > filterArray[j]) {
float swap = filterArray[i];
filterArray[i] = filterArray[j];
filterArray[j] = swap;
}
}
}
// 3. FILTERING NOISE
// + the five smallest samples are considered as noise -> ignore it
// + the five biggest samples are considered as noise -> ignore it
// ----------------------------------------------------------------
// => get average of the 10 middle samples (from 5th to 14th)
double sum = 0;
for (int sample = 5; sample < 15; sample++) {
sum += filterArray[sample];
}
distance = sum / 10;
// print the value to Serial Monitor
Serial.print("distance: ");
Serial.print(distance);
Serial.println(" cm");
}
float ultrasonicMeasure() {
// generate 10-microsecond pulse to TRIG pin
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// measure duration of pulse from ECHO pin
float duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
float distance_cm = 0.017 * duration_us;
return distance_cm;
}
Vídeo
O código completo usado neste vídeo está abaixo:
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-ultrasonic-sensor
*/
/*
* HC-SR04 + Traffic Light + Buzzer
* Arduino UNO R4
*/
// ================== HC-SR04 ==================
#define TRIG_PIN 9
#define ECHO_PIN 8
// ================== Traffic Light ==================
#define GREEN_LED 5
#define YELLOW_LED 6
#define RED_LED 7
// ================== Buzzer ==================
#define BUZZER_PIN 10
float filterArray[20];
float distance;
// ===================================================
// Buzzer Functions
// ===================================================
void beep1() {
digitalWrite(BUZZER_PIN, HIGH);
delay(80);
digitalWrite(BUZZER_PIN, LOW);
}
void beep2() {
for (int i = 0; i < 2; i++) {
digitalWrite(BUZZER_PIN, HIGH);
delay(60);
digitalWrite(BUZZER_PIN, LOW);
delay(60);
}
}
void beep3() {
for (int i = 0; i < 3; i++) {
digitalWrite(BUZZER_PIN, HIGH);
delay(40);
digitalWrite(BUZZER_PIN, LOW);
delay(40);
}
}
// ===================================================
// Ultrasonic Measure
// ===================================================
float ultrasonicMeasure() {
digitalWrite(TRIG_PIN, LOW);
delayMicroseconds(2);
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
float duration_us = pulseIn(ECHO_PIN, HIGH);
float distance_cm = duration_us * 0.017;
return distance_cm;
}
void setup() {
Serial.begin(9600);
pinMode(TRIG_PIN, OUTPUT);
pinMode(ECHO_PIN, INPUT);
pinMode(GREEN_LED, OUTPUT);
pinMode(YELLOW_LED, OUTPUT);
pinMode(RED_LED, OUTPUT);
pinMode(BUZZER_PIN, OUTPUT);
}
void loop() {
// ===================================================
// 1. Read and Filter Distance
// ===================================================
for (int sample = 0; sample < 20; sample++) {
filterArray[sample] = ultrasonicMeasure();
delay(30);
}
// Sort ascending
for (int i = 0; i < 19; i++) {
for (int j = i + 1; j < 20; j++) {
if (filterArray[i] > filterArray[j]) {
float temp = filterArray[i];
filterArray[i] = filterArray[j];
filterArray[j] = temp;
}
}
}
// Average middle 10 values
double sum = 0;
for (int sample = 5; sample < 15; sample++) {
sum += filterArray[sample];
}
distance = sum / 10.0;
Serial.print("Distance: ");
Serial.print(distance);
Serial.println(" cm");
// ===================================================
// 2. Traffic Light + Buzzer
// ===================================================
if (distance > 16) {
digitalWrite(GREEN_LED, LOW);
digitalWrite(YELLOW_LED, LOW);
digitalWrite(RED_LED, LOW);
digitalWrite(BUZZER_PIN, LOW);
delay(100);
} else if (distance > 13) {
// Green Warning
digitalWrite(YELLOW_LED, LOW);
digitalWrite(RED_LED, LOW);
digitalWrite(GREEN_LED, HIGH);
beep1();
delay(720);
digitalWrite(GREEN_LED, LOW);
} else if (distance >= 8) {
// Yellow Warning
digitalWrite(GREEN_LED, LOW);
digitalWrite(RED_LED, LOW);
digitalWrite(YELLOW_LED, HIGH);
beep2();
delay(380);
digitalWrite(YELLOW_LED, LOW);
} else {
// Red Danger
digitalWrite(GREEN_LED, LOW);
digitalWrite(YELLOW_LED, LOW);
digitalWrite(RED_LED, HIGH);
beep3();
delay(180);
digitalWrite(RED_LED, LOW);
}
}
O vídeo abaixo é um tutorial passo a passo que demonstra como usar um sensor ultrassônico com o Arduino UNO R4:
Aplicações do Sensor Ultrassônico
- Evitar Colisões
- Detectar Nível de Enchimento
- Medir Nível
- Detectar Proximidade
