Arduino UNO R4 - Fechadura Solenoide

Este tutorial ensina como usar o Arduino UNO R4 e a fechadura solenoide para trancar/destrancar sua porta, armário ou gaveta. Em detalhes, vamos aprender:

Como conectar a fechadura solenoide a um Arduino UNO R4.
Como programar o Arduino UNO R4 para controlar a fechadura solenoide.

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Fechadura Solenoide
1	×	Relé
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Fechadura Solenoide

A fechadura solenoide, também chamada de fechadura de trinco elétrico, é usada para trancar ou destrancar itens como armários, gavetas e portas.

Pinagem

A fechadura solenoide tem dois fios:

Conecte o fio vermelho positivo (+) à fonte de alimentação DC de 12V.
Conecte o fio preto negativo (-) ao terra (GND) da fonte de alimentação DC.

Como Funciona

Quando a fechadura solenoide recebe energia, a lingueta (trinco) sai ⇒ a porta fica trancada.
Quando a fechadura solenoide não recebe energia, a lingueta (trinco) recua ⇒ a porta fica destrancada.

※ Nota:

A fechadura solenoide normalmente precisa de uma fonte de alimentação de 12V, 24V ou 48V. NÃO podemos conectar a fechadura solenoide diretamente ao pino do Arduino UNO R4. Em vez disso, conecte-a por meio de um relé ao pino do Arduino UNO R4.

Se conectarmos a fechadura solenoide a um relé na configuração normalmente aberta:

Se o relé estiver aberto, a porta está destrancada.
Se o relé estiver fechado, a porta está trancada.

Você pode conectar um Arduino UNO R4 a um relé para programá-lo a controlar uma fechadura solenoide. Saiba mais sobre como usar um relé com o Arduino UNO R4 no nosso tutorial Tutorial Arduino UNO R4 - Relé.

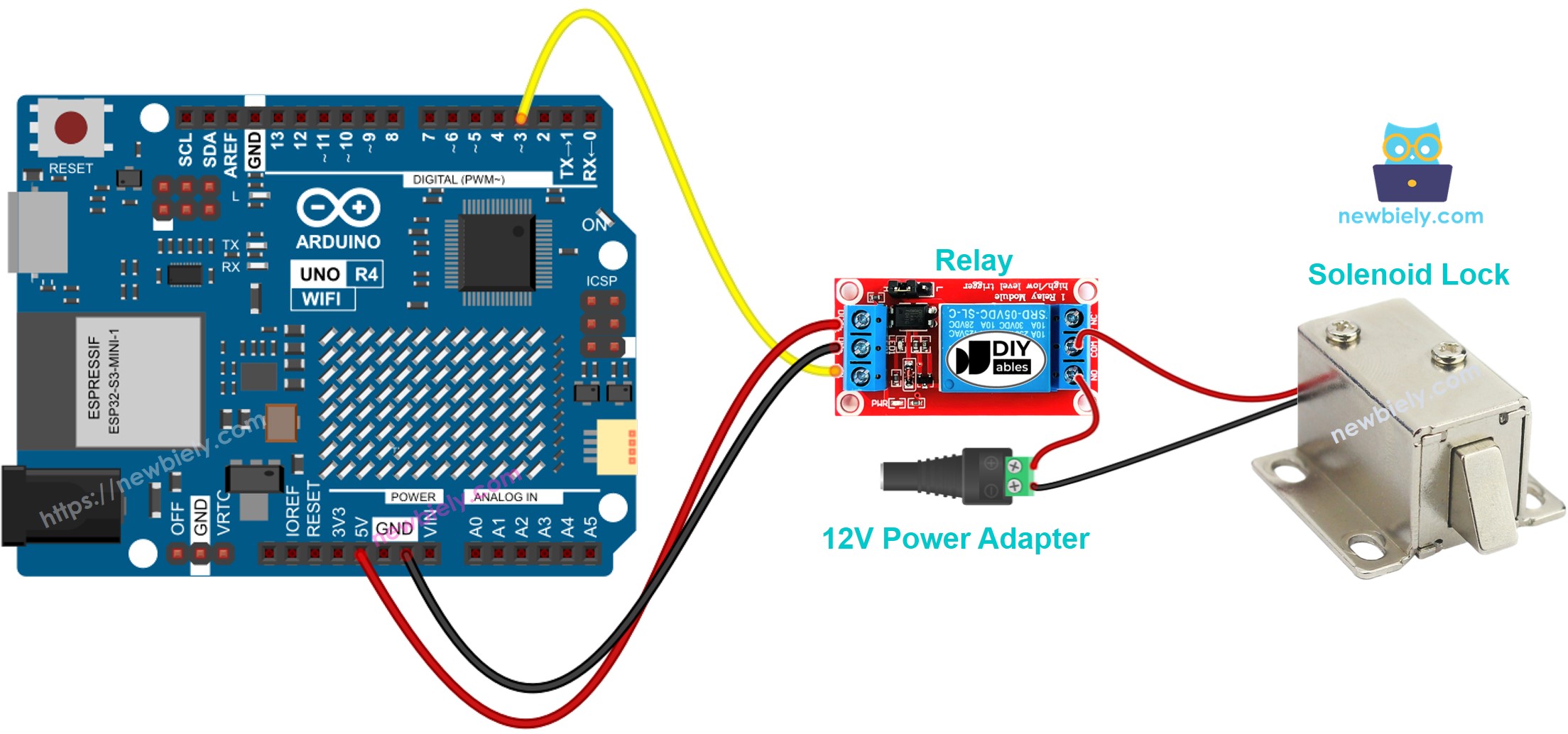

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Código Arduino UNO R4

Este código tranca e destranca a porta a cada 5 segundos.

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-solenoid-lock */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // uhlock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // lock the door delay(5000); }

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
Conecte a fechadura solenoide ao Arduino Uno R4 conforme o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 correta (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
Copie o código e abra-o na Arduino IDE
Clique no botão Upload na Arduino IDE para enviar o código ao Arduino UNO R4
Verifique a posição da lingueta da fechadura

Vídeo
