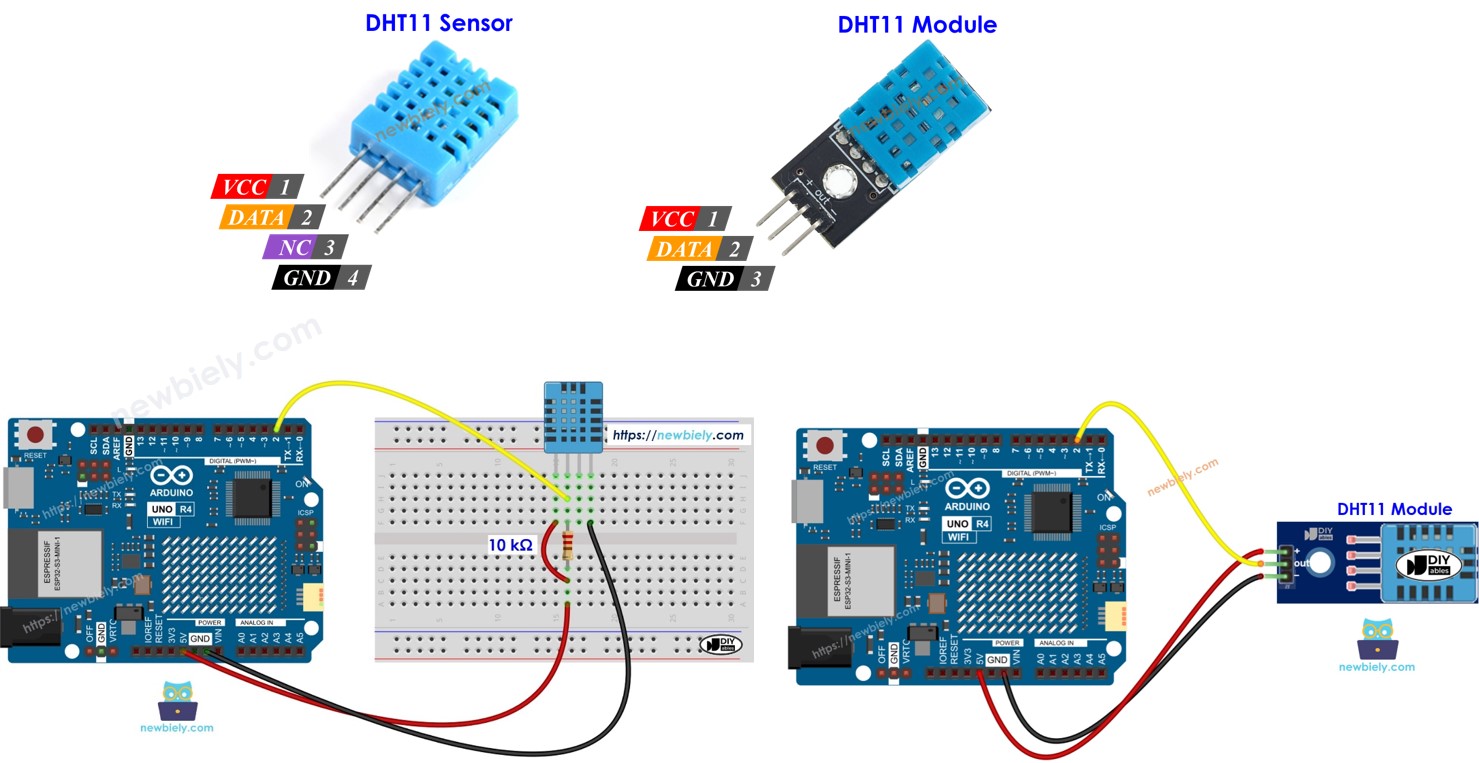

Arduino UNO R4 - DHT11
Neste guia, vamos aprender a usar o sensor de temperatura e umidade DHT11 com o Arduino UNO R4. Em detalhes, vamos aprender:
- Como conectar o sensor DHT11 e o módulo DHT11 ao Arduino UNO R4.
- Como escrever um programa para o Arduino UNO R4 receber os dados de temperatura e umidade do sensor e do módulo DHT11.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Sensor de Temperatura e Umidade DHT11
| DHT11 | |
|---|---|
| Tensão de Operação | 3 a 5V |
| Faixa de Temperatura | 0°C a 50°C |
| Precisão da Temperatura | ± 2°C |
| Faixa de Umidade | 20% a 80% |
| Precisão da Umidade | 5% |
| Taxa de Leitura | 1Hz (uma vez por segundo) |
Pinagem
O DHT11 está disponível em dois tipos: sensor e módulo.
O sensor DHT11 tem quatro pinos.
- Pino GND: conecte ao GND (0V)
- Pino VCC: conecte ao VCC (5V ou 3,3V)
- Pino DATA: usado para a comunicação entre o sensor e o Arduino UNO R4
- Pino NC: não conectado, pode ser ignorado
O módulo DHT11 tem três pinos.
- Pino GND: conecte ao GND (0V).
- Pino VCC: conecte ao VCC (5V ou 3,3V).
- Pino DATA: usado para a comunicação entre o sensor e o Arduino UNO R4.
Alguns fabricantes oferecem o sensor DHT11 como um módulo com três pinos identificados como GND, VCC e DATA (ou, às vezes, -, + e OUT).
Diagrama de Ligação
Para conectar o sensor DHT11 ao Arduino UNO R4, use um resistor entre 5K e 10K Ohms. Esse resistor mantém a linha de dados em nível alto, permitindo que o sensor e o Arduino se comuniquem corretamente.

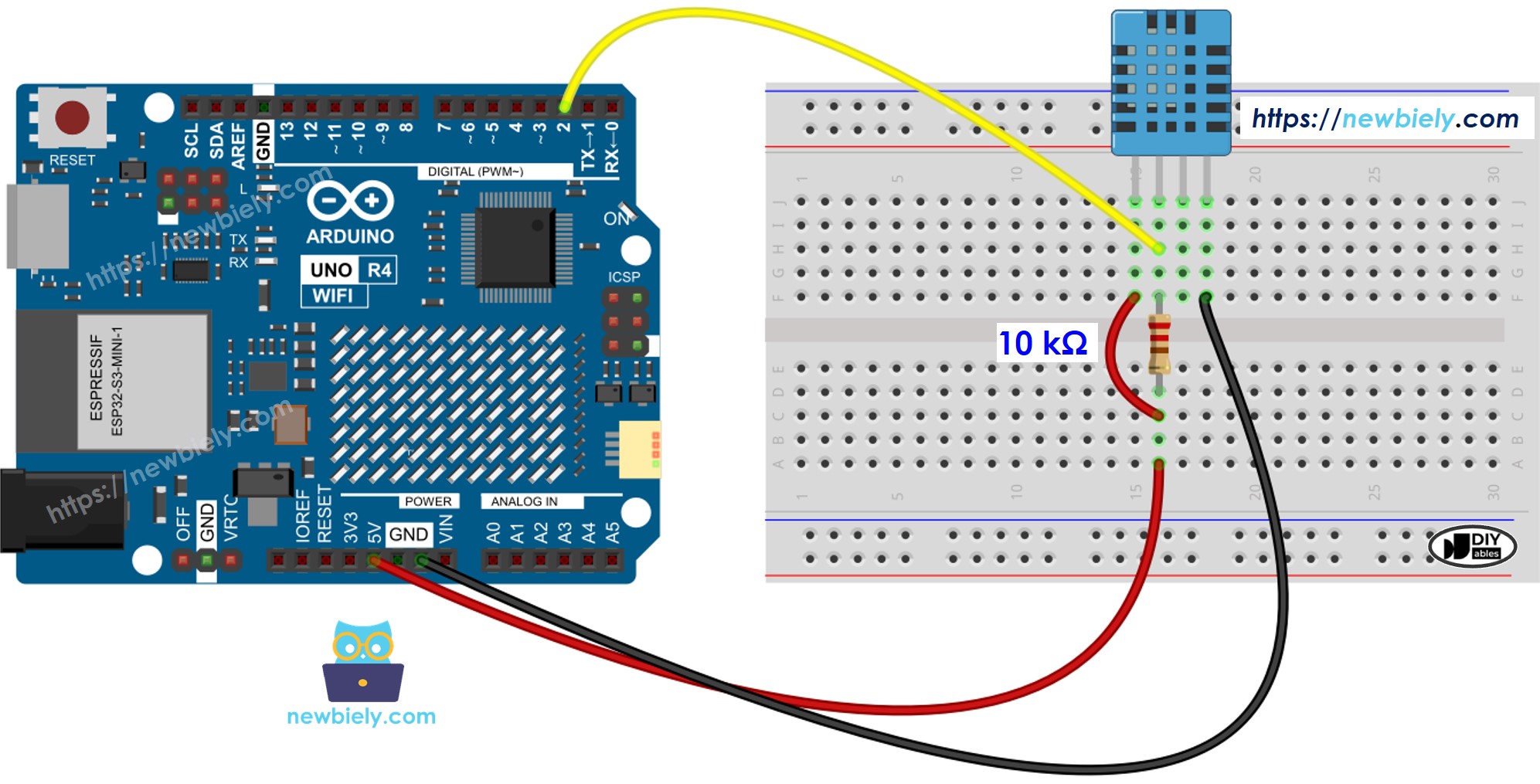

Arduino UNO R4 - Ligação do Sensor DHT11
This image is created using Fritzing. Click to enlarge image

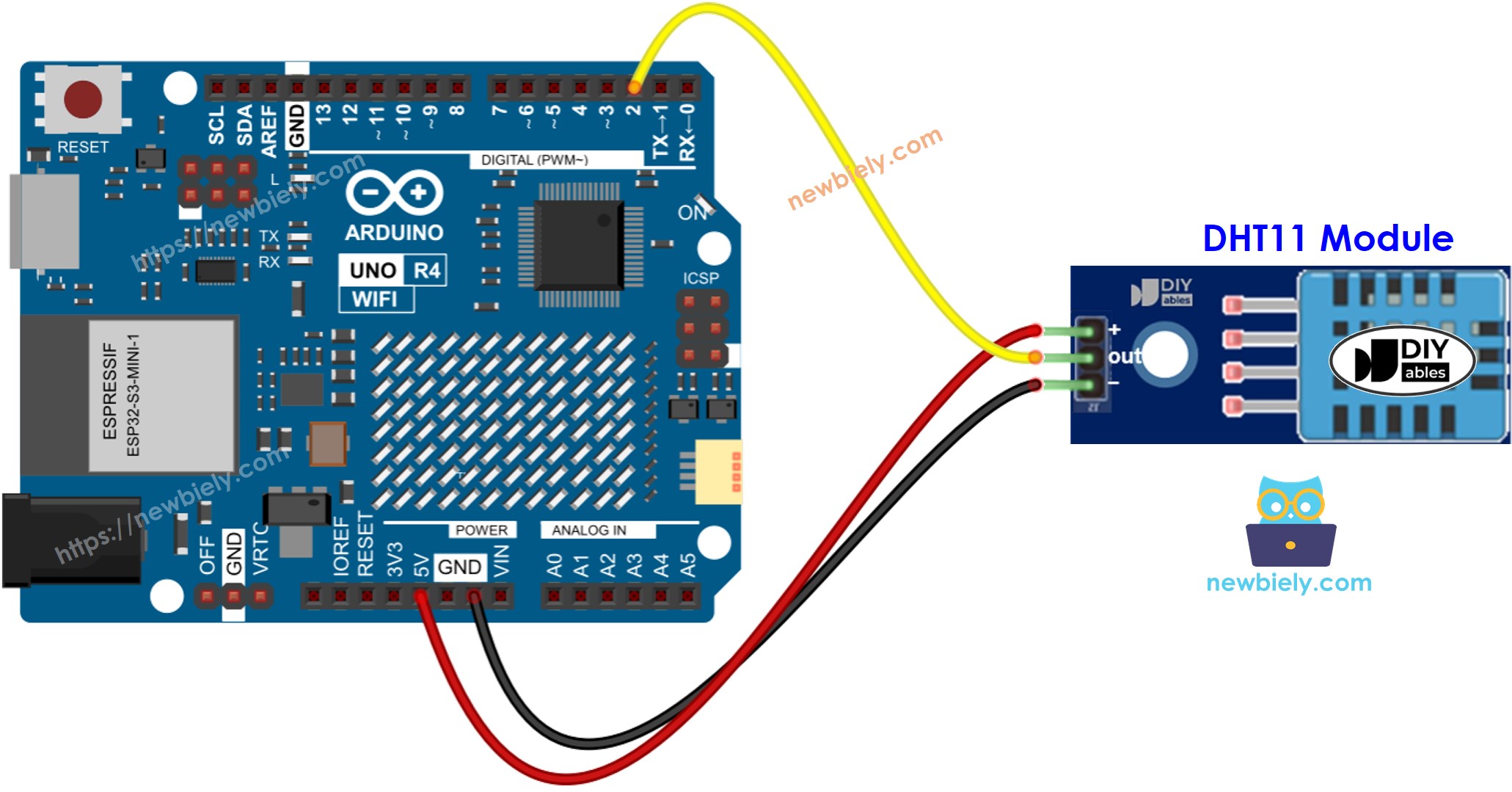

Arduino UNO R4 - Ligação do Módulo DHT11
A maioria dos módulos sensores DHT11 já vem com um resistor embutido, então não é preciso adicionar um. Isso facilita a ligação ou a soldagem.
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
Como Programar o Sensor de Temperatura DHT11
A programação é a mesma para o sensor e para o módulo.
- Inclua a biblioteca.
#include <DHT.h>
- Defina o pino do Arduino UNO R4 que se conecta ao sensor DHT:
#define DHT11_PIN 2
- Crie um objeto do sensor DHT11.
DHT dht11(DHT11_PIN, DHT11);
- Inicie o sensor:
dht11.begin();
- Leia o valor da umidade:
float humi = dht11.readHumidity();
- Leia a temperatura em Celsius:
float tempC = dht11.readTemperature();
- Leia a temperatura em Fahrenheit.
float tempF = dht11.readTemperature(true);
Código Arduino UNO R4 - DHT11
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-dht11
*/
#include <DHT.h>
#define DHT11_PIN 2 // The Arduino UNO R4 pin connected to DHT11
DHT dht11(DHT11_PIN, DHT11);
void setup() {
Serial.begin(9600);
dht11.begin(); // initialize the sensor
}
void loop() {
// wait a few seconds between measurements.
delay(3000);
// read humidity
float humidity = dht11.readHumidity();
// read temperature as Celsius
float tempC = dht11.readTemperature();
// read temperature as Fahrenheit
float tempF = dht11.readTemperature(true);
// check if any reads failed
if (isnan(humidity) || isnan(tempC) || isnan(tempF)) {
Serial.println("Failed to read from DHT11 sensor!");
} else {
Serial.print("DHT11# Humidity: ");
Serial.print(humidity);
Serial.print("%");
Serial.print(" | ");
Serial.print("Temperature: ");
Serial.print(tempC);
Serial.print("°C ~ ");
Serial.print(tempF);
Serial.println("°F");
}
}
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
- Ligue os componentes de acordo com o diagrama fornecido.
- Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
- Clique no ícone Libraries no lado esquerdo da Arduino IDE.
- Pesquise por "DHT" e localize a biblioteca DHT sensor library da Adafruit.
- Clique no botão Install para adicionar a biblioteca.
- Você precisa instalar dependências adicionais da biblioteca
- Clique no botão Install All para instalar todas as bibliotecas necessárias.
- Copie o código do seu sensor e abra-o na Arduino IDE.
- Pressione o botão Upload na Arduino IDE para fazer o upload do código para o Arduino UNO R4.
- Deixe a temperatura ao redor do sensor mais quente ou mais fria.
- Confira os resultados no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 27.00°C ~ 80.60°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 32.00% | Temperature: 28.00°C ~ 82.40°F
DHT11# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
DHT11# Humidity: 32.00% | Temperature: 29.00°C ~ 84.20°F
DHT11# Humidity: 31.00% | Temperature: 29.00°C ~ 84.20°F
