Arduino UNO R4 - Encoder Rotativo
Neste guia, vamos aprender a usar um encoder incremental com o Arduino UNO R4. Vamos ver:
- Como um encoder rotativo funciona
- Diferenças entre um encoder rotativo e um potenciômetro
- Como conectar um encoder rotativo a um Arduino UNO R4
- Programar o Arduino UNO R4 para ler o valor de um encoder rotativo sem usar interrupções
- Programar o Arduino UNO R4 para ler o valor de um encoder rotativo com interrupções
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Encoder Rotativo
Um encoder rotativo é um dispositivo que transforma o movimento de rotação em um sinal elétrico. Ele verifica a rotação e a posição de um eixo ou botão giratório. Existem dois tipos principais:
- Encoder incremental: cria pulsos para medir mudanças de posição.
- Encoder absoluto: fornece um código digital único para cada posição, o que o torna perfeito para posicionamento preciso, mesmo se a energia acabar.
Este tutorial é sobre o encoder incremental.
Pinagem do Módulo Encoder Rotativo
Um módulo encoder rotativo vem com quatro pinos:
- Pino CLK (Saída A): este pino envia um sinal toda vez que você gira o botão um clique em qualquer direção, mostrando um ciclo completo de sinal de LOW para HIGH e para LOW. Isso nos diz o quanto o botão foi girado.
- Pino DT (Saída B): semelhante ao pino CLK, mas o sinal deste pino chega um pouco atrasado, ocorrendo 90 graus depois do sinal CLK. Esse atraso nos ajuda a determinar se a rotação é no sentido horário ou anti-horário.
- Pino SW: ele se conecta ao botão de pressão interno do encoder, que normalmente fica aberto. Usando um resistor pull-up neste pino, ele mostra HIGH quando o botão não está pressionado e LOW quando está pressionado.
- Pino VCC (+): conecte este pino a uma fonte de alimentação que forneça entre 3,3 e 5 volts.
- Pino GND: conecte este pino ao terra (0V).
Encoder Rotativo vs Potenciômetro
Você pode confundir o encoder rotativo com o potenciômetro, mas são componentes diferentes. Veja como eles se comparam:
- Um encoder rotativo pode girar completamente e de forma contínua, mas um potenciômetro só pode girar cerca de três quartos de uma volta completa.
- Um encoder rotativo envia pulsos, enquanto um potenciômetro envia tensão analógica.
- Um encoder rotativo é útil para saber quanto um botão girou, mas não sua posição exata. Um potenciômetro é bom para descobrir a posição precisa de um botão.
Como o Encoder Rotativo Funciona
No encoder, há um disco com ranhuras ligado a um pino chamado C, que atua como um terra comum. Também há dois pinos adicionais, A e B.
- Quando você gira o botão, os pinos A e B fazem contato com o pino de terra comum C, mas em uma sequência específica que depende da direção da rotação, horária ou anti-horária.
- Esse contato gera dois sinais com temporização ligeiramente diferente, porque um pino se conecta ao terra antes do outro. Esses sinais ficam defasados em 90 graus, e isso se chama codificação em quadratura.
- Girar o botão no sentido horário faz o pino A tocar o terra antes do pino B. Girá-lo no sentido anti-horário faz o pino B tocar o terra antes do pino A.
- Observando quando cada pino faz ou desfaz o contato com o terra, podemos determinar a direção de rotação do botão. Fazemos isso analisando as mudanças do pino B em relação ao pino A.
Quando A muda de LOW para HIGH:
- Girou no sentido horário se B estiver LOW.
- Girou no sentido anti-horário se B estiver HIGH.
※ Nota:
Os pinos A e B estão ligados aos pinos CLK e DT. A disposição pode variar de acordo com o fabricante. Os códigos apresentados aqui foram testados com o encoder rotativo da DIYables.
Como Programar para o Encoder Rotativo
- Verifique o sinal do pino CLK.
- Quando o sinal mudar de LOW para HIGH, verifique o que o pino DT está mostrando.
- Se o pino DT mostrar HIGH, o botão foi girado no sentido anti-horário. Some 1 ao contador.
- Se o pino DT mostrar LOW, o botão foi girado no sentido horário. Subtraia 1 do contador.

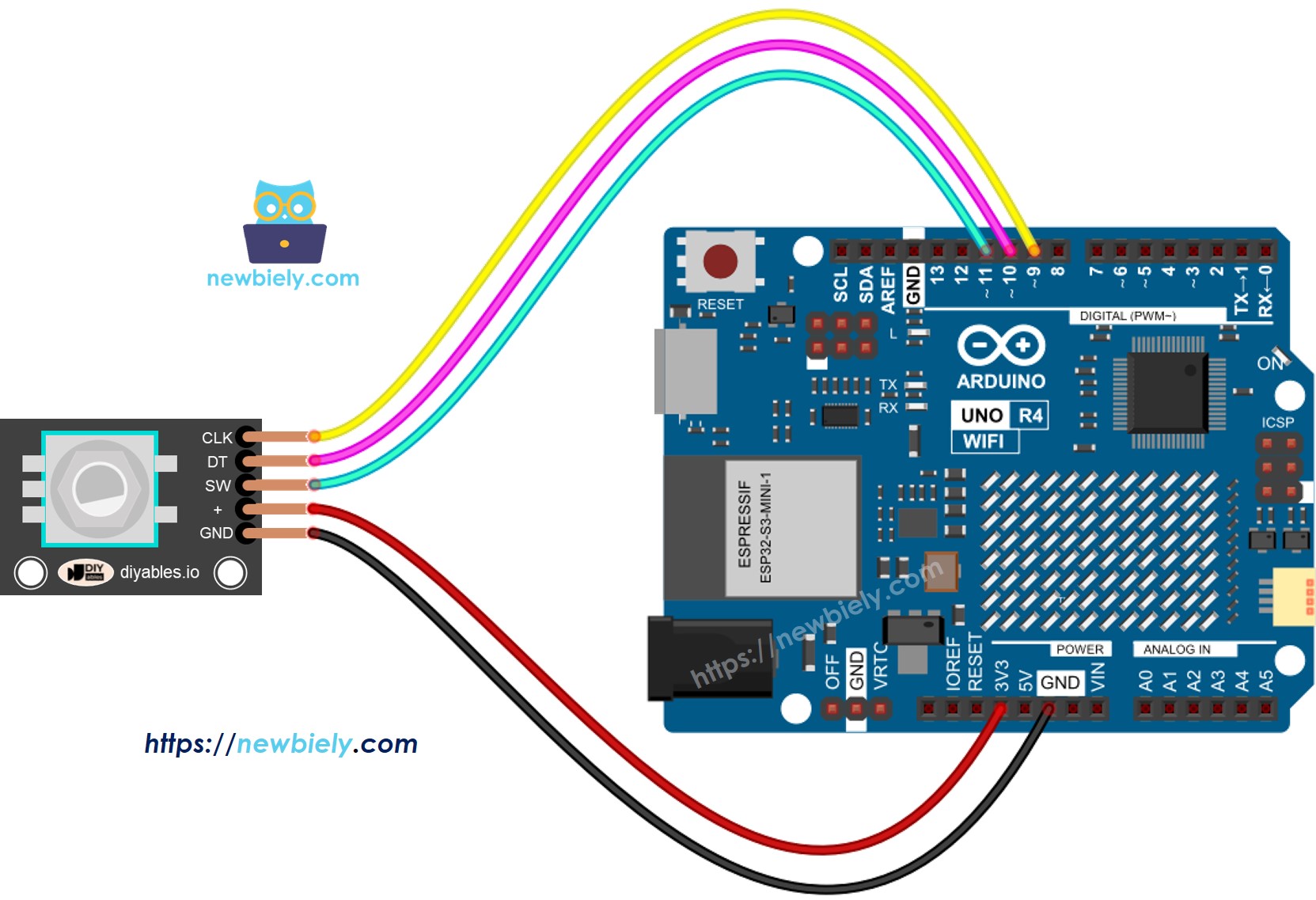

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
Código Arduino UNO R4 – Encoder Rotativo sem Interrupção
Este código do Arduino UNO R4 realiza as seguintes ações:
- Detecta como e quanto o encoder gira.
- Se detectar que o botão foi girado um clique para a direita, soma um ao contador.
- Se detectar que o botão foi girado um clique para a esquerda, reduz o contador em um.
- Percebe se o botão foi pressionado.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-rotary-encoder
*/
#include <ezButton.h> // the library to use for SW pin
#define CLK_PIN 2 // The Arduino UNO R4 pin connected to the CLK pin of encoder
#define DT_PIN 3 // The Arduino UNO R4 pin connected to the DT pin of encoder
#define SW_PIN 4 // The Arduino UNO R4 pin connected to the SW pin of encoder
#define DIRECTION_CW 0 // clockwise direction
#define DIRECTION_CCW 1 // counter-clockwise direction
int counter = 0;
int direction = DIRECTION_CW;
int CLK_state;
int prev_CLK_state;
ezButton button(SW_PIN); // create ezButton object that attach to pin 4
void setup() {
Serial.begin(9600);
// configure encoder pins as inputs
pinMode(CLK_PIN, INPUT);
pinMode(DT_PIN, INPUT);
button.setDebounceTime(50); // set debounce time to 50 milliseconds
// read the initial state of the rotary encoder's CLK pin
prev_CLK_state = digitalRead(CLK_PIN);
}
void loop() {
button.loop(); // MUST call the loop() function first
// read the current state of the rotary encoder's CLK pin
CLK_state = digitalRead(CLK_PIN);
// If the state of CLK is changed, then pulse occurred
// React to only the rising edge (from LOW to HIGH) to avoid double count
if (CLK_state != prev_CLK_state && CLK_state == HIGH) {
// if the DT state is HIGH
// the encoder is rotating in counter-clockwise direction => decrease the counter
if (digitalRead(DT_PIN) == HIGH) {
counter--;
direction = DIRECTION_CCW;
} else {
// the encoder is rotating in clockwise direction => increase the counter
counter++;
direction = DIRECTION_CW;
}
Serial.print("DIRECTION: ");
if (direction == DIRECTION_CW)
Serial.print("Clockwise");
else
Serial.print("Counter-clockwise");
Serial.print(" | COUNTER: ");
Serial.println(counter);
}
// save last CLK state
prev_CLK_state = CLK_state;
if (button.isPressed()) {
Serial.println("The button is pressed");
}
}
Usamos a biblioteca ezButton para simplificar o código de debounce do botão.
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
- Conecte o encoder rotativo ao Arduino UNO R4 de acordo com o diagrama fornecido.
- Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
- Adicione a biblioteca ezButton à Arduino IDE. Para ver as instruções, acesse este link: [biblioteca ezButton](https://arduinogetstarted.com/tutorials/arduino-button-library#content_how_to_install
- Copie o código fornecido e abra-o na Arduino IDE.
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino UNO R4.
- Gire o botão no sentido horário e depois no sentido anti-horário.
- Pressione o botão.
- Verifique os resultados no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
DIRECTION: Clockwise | COUNTER: 1
DIRECTION: Clockwise | COUNTER: 2
DIRECTION: Clockwise | COUNTER: 3
DIRECTION: Clockwise | COUNTER: 4
DIRECTION: Clockwise | COUNTER: 5
DIRECTION: Counter-clockwise | COUNTER: 4
DIRECTION: Counter-clockwise | COUNTER: 3
DIRECTION: Counter-clockwise | COUNTER: 2
DIRECTION: Counter-clockwise | COUNTER: 1
DIRECTION: Counter-clockwise | COUNTER: 0
The button is pressed
Explicação do Código
Veja os comentários no código para cada linha.
Código Arduino UNO R4 – Encoder Rotativo com Interrupção
No exemplo de código anterior, usamos o método de polling, que fica verificando o estado do pino o tempo todo. Esse método tem duas desvantagens:
- Usa os recursos do Arduino UNO R4 de forma ineficiente
- Algumas contagens podem ser perdidas se outro trecho de código demorar muito para executar.
Uma forma de controlar isso é por meio de interrupções. As interrupções evitam a necessidade de verificar constantemente um evento específico. Isso permite que o Arduino UNO R4 execute outras tarefas enquanto continua monitorando os eventos.
Vamos ver o código abaixo, que usa interrupção para ler o valor do encoder.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-rotary-encoder
*/
#include <ezButton.h> // the library to use for SW pin
#define CLK_PIN 2 // The Arduino UNO R4 pin connected to the CLK pin of encoder
#define DT_PIN 3 // The Arduino UNO R4 pin connected to the DT pin of encoder
#define SW_PIN 4 // The Arduino UNO R4 pin connected to the SW pin of encoder
#define DIRECTION_CW 0 // clockwise direction
#define DIRECTION_CCW 1 // counter-clockwise direction
volatile int counter = 0;
volatile int direction = DIRECTION_CW;
volatile unsigned long last_time; // for debouncing
int prev_counter;
ezButton button(SW_PIN); // create ezButton object that attach to pin 4
void setup() {
Serial.begin(9600);
// configure encoder pins as inputs
pinMode(CLK_PIN, INPUT);
pinMode(DT_PIN, INPUT);
button.setDebounceTime(50); // set debounce time to 50 milliseconds
// use interrupt for CLK pin is enough
// call ISR_encoderChange() when CLK pin changes from LOW to HIGH
attachInterrupt(digitalPinToInterrupt(CLK_PIN), ISR_encoderChange, RISING);
}
void loop() {
button.loop(); // MUST call the loop() function first
if (prev_counter != counter) {
Serial.print("DIRECTION: ");
if (direction == DIRECTION_CW)
Serial.print("Clockwise");
else
Serial.print("Counter-clockwise");
Serial.print(" | COUNTER: ");
Serial.println(counter);
prev_counter = counter;
}
if (button.isPressed()) {
Serial.println("The button is pressed");
}
// TO DO: your other work here
}
void ISR_encoderChange() {
if ((millis() - last_time) < 50) // debounce time is 50ms
return;
if (digitalRead(DT_PIN) == HIGH) {
// the encoder is rotating in counter-clockwise direction => decrease the counter
counter--;
direction = DIRECTION_CCW;
} else {
// the encoder is rotating in clockwise direction => increase the counter
counter++;
direction = DIRECTION_CW;
}
last_time = millis();
}
- Copie o código fornecido e abra-o na Arduino IDE.
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino UNO R4.
Agora, ao girar o botão, você vai ver as informações aparecerem no Serial Monitor, de forma semelhante ao que você viu no código anterior.
※ Nota:
- Para conectar o pino CLK do encoder a um Arduino UNO R4 usando uma interrupção, você deve usar os pinos 2 ou 3. Esses são os únicos pinos que suportam interrupções.
- Alguns guias online podem sugerir o uso de duas interrupções para um encoder, mas isso não é necessário. Usar apenas uma interrupção é suficiente.
- Use a palavra-chave volatile em todas as variáveis globais usadas na interrupção para evitar problemas.
- Mantenha o código dentro da interrupção simples. Não use Serial.print() nem Serial.println() ali.
