Arduino UNO R4 - Sistema de IrrigaÃ§Ã£o AutomÃ¡tica

Vamos aprender a construir um sistema de irrigaÃ§Ã£o automÃ¡tica para o seu jardim usando um Arduino UNO R4, um sensor de umidade do solo, um relÃ© e uma bomba.

Quando o solo estÃ¡ seco, o Arduino UNO R4 aciona automaticamente um relÃ© para ligar uma bomba e regar as plantas.
Quando o solo estÃ¡ Ãºmido, o Arduino UNO R4 aciona automaticamente um relÃ© para desligar a bomba.

Hardware NecessÃ¡rio

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor Capacitivo de Umidade do Solo
1	×	Relé
1	×	12V Bomba
1	×	Vinyl Tube
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Many soil moisture sensors available in the market are unreliable, regardless of their version. We strongly recommend buying the sensor with TLC555I Chip from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Sobre o sensor de umidade do solo e a bomba

Para saber mais sobre a bomba e o sensor de umidade do solo (pinagem, funcionamento, programaÃ§Ã£o), consulte os tutoriais abaixo:

Tutorial Arduino UNO R4 - Sensor de Umidade do Solo
Tutorial Arduino UNO R4 - Controla Bomba

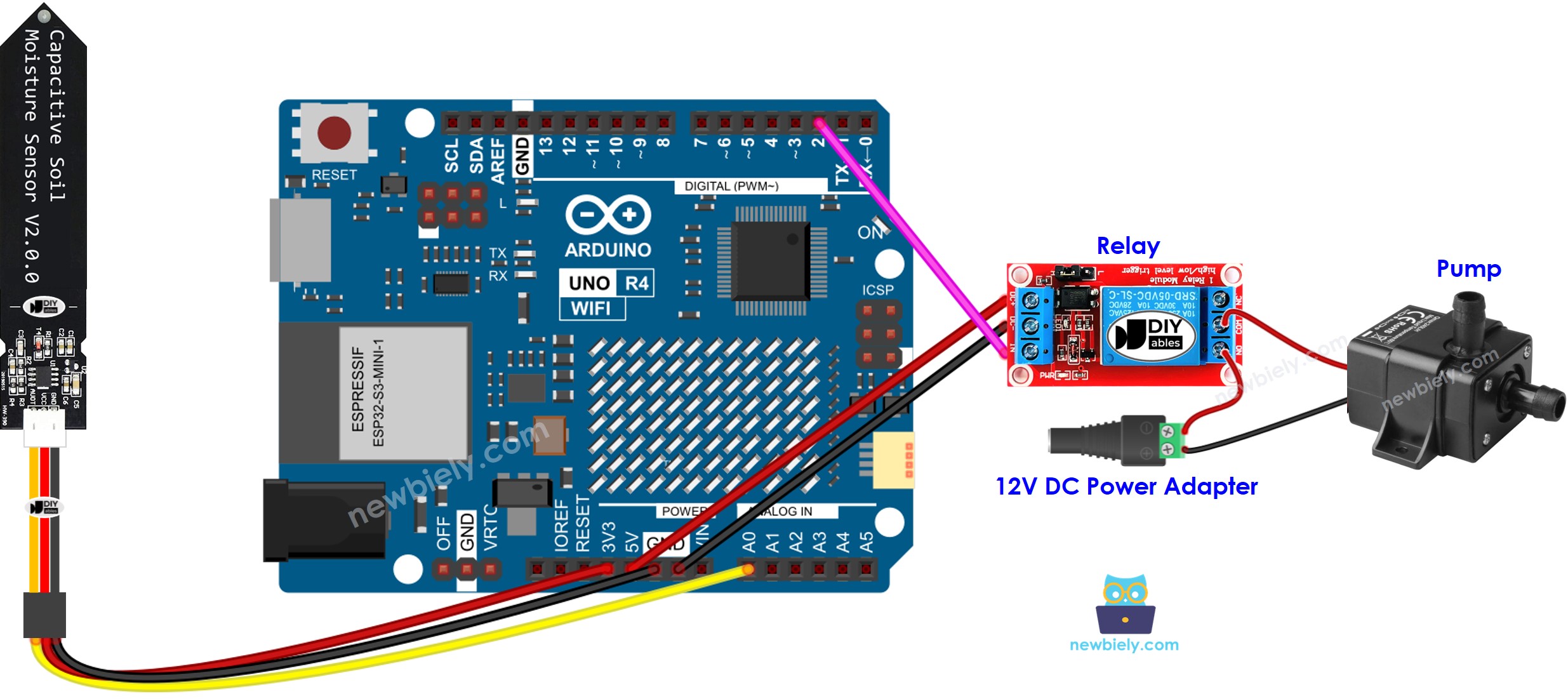

Diagrama de LigaÃ§Ã£o

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

CÃ³digo Arduino UNO R4

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-automatic-irrigation-system */ #define RELAY_PIN 2 // The Arduino Uno R4 pin that connects to relay #define MOISTURE_PIN A0 // The Arduino Uno R4 pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(500); }

Passos RÃ¡pidos

Siga estas instruÃ§Ãµes passo a passo:

Se esta Ã© a primeira vez que vocÃª usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente do Arduino Uno R4 WiFi/Minima na Arduino IDE.
Ligue os componentes conforme o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
Ajuste o seu equipamento para encontrar o ponto em que o solo passa de Ãºmido para seco, seguindo as instruÃ§Ãµes aqui: Arduino UNO R4 - Calibra Sensor de Umidade do Solo.
Digite no programa o valor atualizado desse ponto.
Abra o Serial Monitor na Arduino IDE.
Carregue o programa no seu Arduino UNO R4.
Confira no Serial Monitor o que Ã© exibido.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')

New Line

9600 baud

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Ln 11, Col 1

Arduino Uno R4 WiFi on COM15

ExplicaÃ§Ã£o do CÃ³digo

Confira as explicaÃ§Ãµes nos comentÃ¡rios do cÃ³digo-fonte, linha por linha!

VÃdeo
