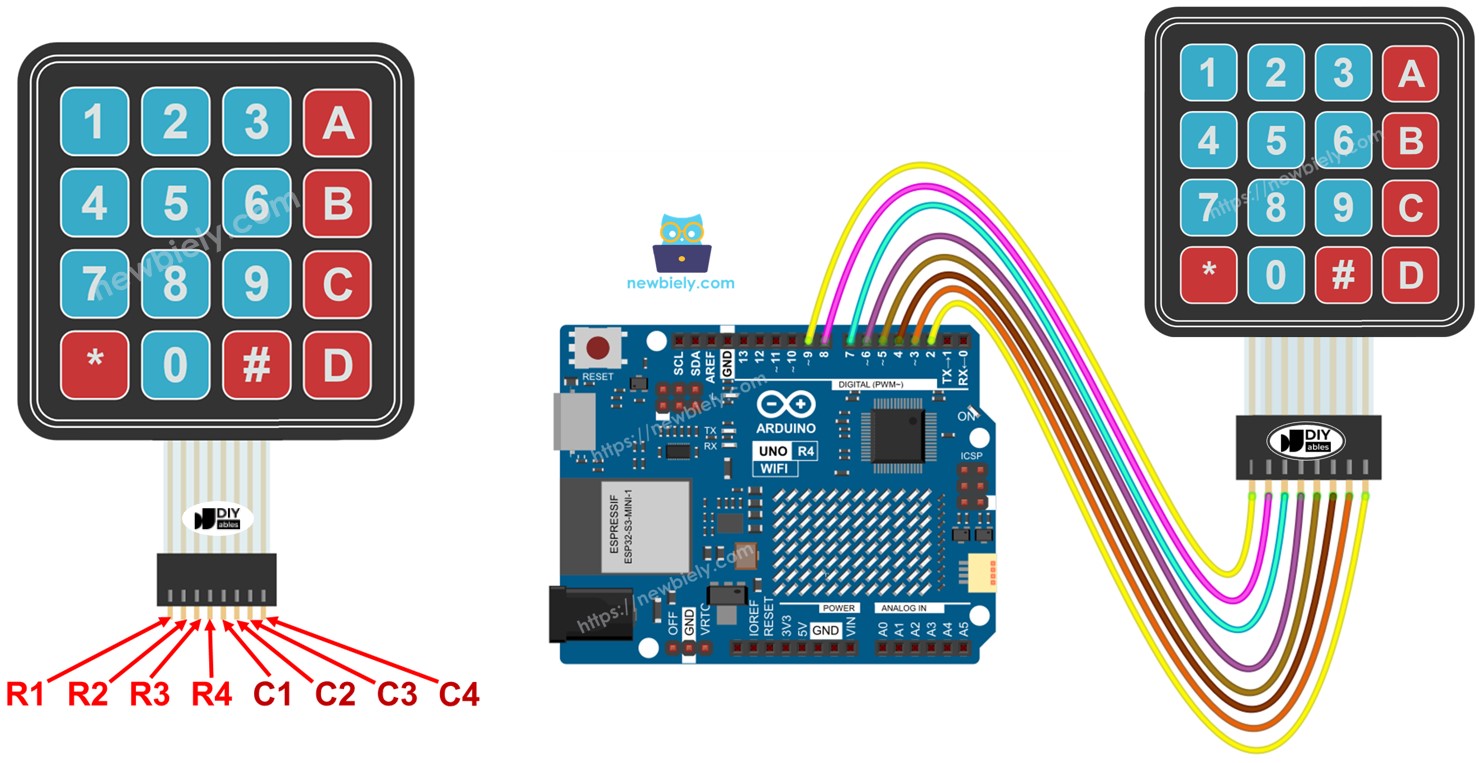

Arduino UNO R4 - Teclado 4x4
Este tutorial vai ensinar você a usar um Arduino UNO R4 com um teclado 4x4. Vamos cobrir os seguintes passos:
- Conectar um teclado 4x4 ao Arduino UNO R4.
- Programar o Arduino UNO R4 para ler qual tecla é pressionada no teclado 4x4.
- Verificar uma senha digitada usando o teclado 4x4.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Teclado 4x4
O teclado tem 16 botões de membrana organizados em linhas e colunas, conhecidos como matriz. Cada botão é chamado de tecla.

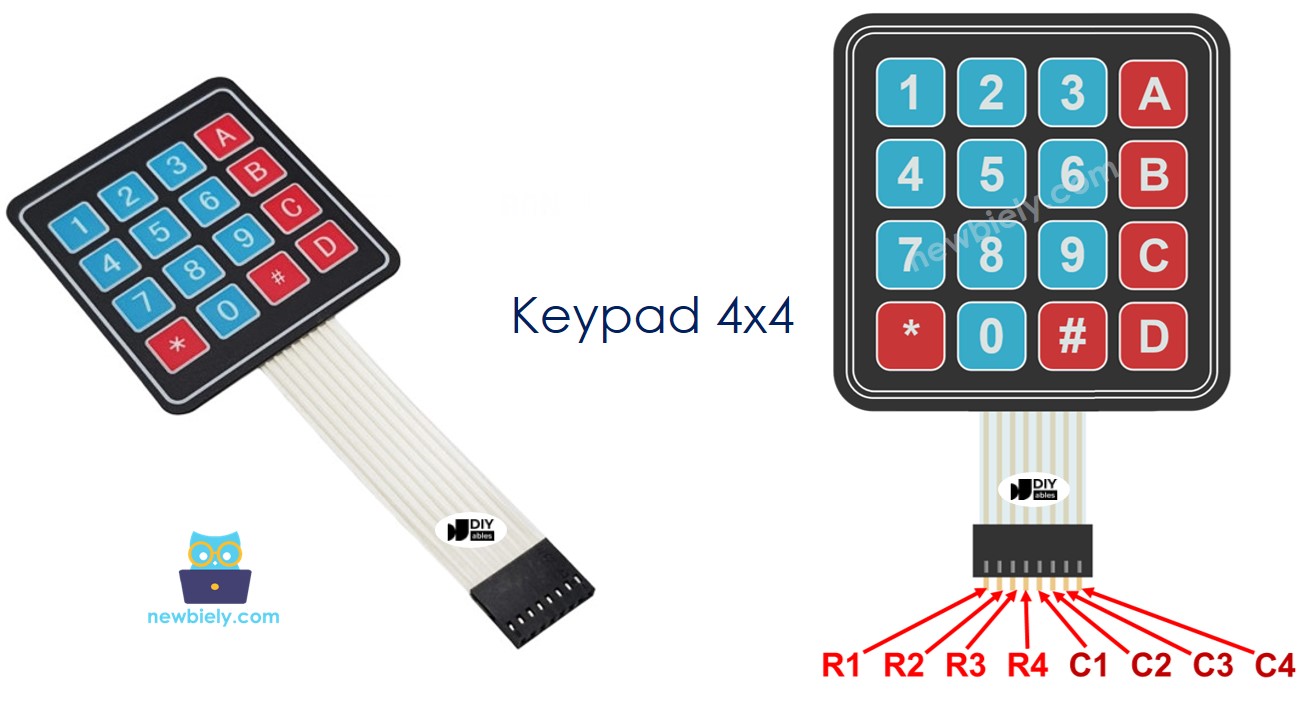

Pinagem
Um teclado 4x4 tem 8 pinos, divididos em duas categorias: linhas e colunas.
- 4 pinos são para as linhas (R1, R2, R3, R4).
- 4 pinos são para as colunas (C1, C2, C3, C4).

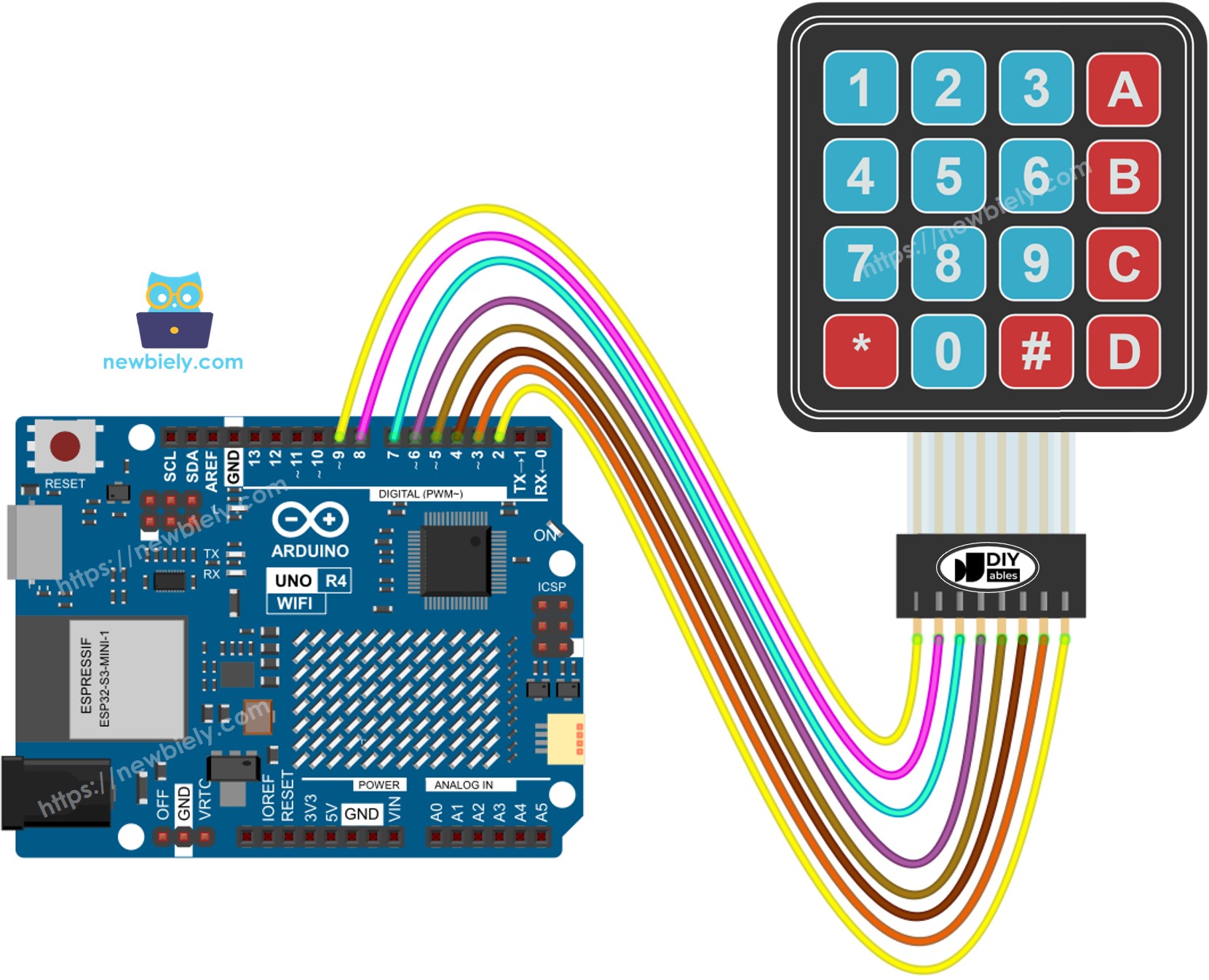

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
Código Arduino UNO R4
#include <DIYables_Keypad.h> // DIYables_Keypad library
const int ROW_NUM = 4; // four rows
const int COLUMN_NUM = 4; // four columns
char keys[ROW_NUM][COLUMN_NUM] = {
{'1','2','3', 'A'},
{'4','5','6', 'B'},
{'7','8','9', 'C'},
{'*','0','#', 'D'}
};
byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; //connect to the row pinouts of the keypad
byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; //connect to the column pinouts of the keypad
DIYables_Keypad keypad = DIYables_Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
void setup(){
Serial.begin(9600);
delay(1000);
Serial.println("Keypad 4x4 example");
}
void loop(){
char key = keypad.getKey();
if (key){
Serial.println(key);
}
}
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
- Conecte o teclado 4x4 ao Arduino Uno R4 de acordo com o diagrama fornecido.
- Conecte o Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
- Vá ao ícone Libraries no lado esquerdo da Arduino IDE.
- Digite DIYables_Keypad na caixa de busca e procure a biblioteca de teclado da DIYables.io.
- Pressione o botão Install para instalar a biblioteca de teclado.
- Copie o código acima e abra-o com a Arduino IDE.
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino UNO R4.
- Abra o Serial Monitor.
- Pressione algumas teclas do teclado.
- Confira os resultados no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
1
2
3
4
A
B
C
*
#
Teclado e Senha
Um uso comum de um teclado é digitar uma senha. Nesse caso, usamos duas teclas especiais:
- Uma tecla para começar ou recomeçar a digitação da senha. Por exemplo, a tecla "*".
- Uma tecla para terminar a digitação da senha. Por exemplo, a tecla "#".
A senha será formada pelas outras teclas, excluindo as duas teclas especiais. Quando uma tecla é pressionada:
- Se a tecla não for "*" nem "#", adicione a tecla à senha que o usuário está digitando.
- Se a tecla for "#", verifique se a senha digitada corresponde à senha definida e depois limpe a senha digitada.
- Se a tecla for "*", limpe a senha digitada.
Teclado - Código da Senha
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-keypad-4x4
*/
#include <DIYables_Keypad.h> // DIYables_Keypad library
const int ROW_NUM = 4; // four rows
const int COLUMN_NUM = 4; // four columns
char keys[ROW_NUM][COLUMN_NUM] = {
{'1','2','3', 'A'},
{'4','5','6', 'B'},
{'7','8','9', 'C'},
{'*','0','#', 'D'}
};
byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; // connect to the row pinouts of the keypad
byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; // connect to the column pinouts of the keypad
DIYables_Keypad keypad = DIYables_Keypad( makeKeymap(keys), pin_rows, pin_column, ROW_NUM, COLUMN_NUM );
const String password = "1234A"; // change your password here
String input_password;
void setup(){
Serial.begin(9600);
Serial.println("Keypad 4x4 password");
input_password.reserve(32); // maximum input characters is 33, change if needed
}
void loop(){
char key = keypad.getKey();
if (key){
Serial.println(key);
if(key == '*') {
input_password = ""; // clear input password
} else if(key == '#') {
if(password == input_password) {
Serial.println("password is correct");
// DO YOUR WORK HERE
} else {
Serial.println("password is incorrect, try again");
}
input_password = ""; // clear input password
} else {
input_password += key; // append new character to input password string
}
}
}
- Execute o código fornecido acima.
- Abra o Serial Monitor.
- Digite as teclas "1234BC" e depois pressione "#".
- Digite as teclas "1234A" e depois pressione "#".
- Confira os resultados no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
password is incorrect, try again
password is correct
