Arduino UNO R4 - Player de MP3
Este tutorial ensina como criar um player de MP3 usando um Arduino UNO R4, um módulo de player de MP3, um cartão Micro SD e um alto-falante. O player de MP3 carrega músicas ou gravações de áudio do cartão Micro SD. O Arduino UNO R4 controla o módulo de player de MP3 para escolher e tocar uma música do cartão, transformá-la em um sinal de áudio e enviar esse sinal ao alto-falante. Vamos ver esses passos em detalhes.
- Como conectar um alto-falante e módulos de player de MP3 ao Arduino UNO R4
- Como programar o Arduino UNO R4 para tocar uma música do cartão micro SD
- Como adicionar botões de tocar, pausar, próxima e anterior
Depois, você pode mudar o código para incluir um potenciômetro ou um encoder rotativo para ajustar o volume.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo de Player de MP3 Serial e o Alto-falante
Pinagem do Módulo de Player de MP3 Serial
Um módulo de player de MP3 serial inclui três interfaces:
- A interface com o Arduino UNO R4: tem quatro pinos:
- Pino RX: é para dados e deve ser conectado ao pino TX do Arduino UNO R4, usando Serial de hardware ou por software.
- Pino TX: também é para dados e deve ser conectado ao pino RX do Arduino UNO R4, por meio de Serial de hardware ou por software.
- Pino VCC: é para alimentação e deve ser conectado ao VCC (5V).
- Pino GND: é um pino de terra e deve ser conectado ao GND (0V).
- A interface com o alto-falante: um conector fêmea de saída Aux de 3,5mm.
- A interface com o cartão Micro SD: o slot do cartão Micro SD fica na parte de trás do módulo.
image source: diyables.io
Pinagem do Alto-falante
Um alto-falante geralmente tem dois pontos de conexão:
- Conexão de áudio: usa um conector Aux macho de 3,5mm para se conectar ao player de MP3.
- Conexão de alimentação: pode usar um USB, um adaptador de 5V ou outros tipos de conexão de energia.
Como Funciona
O que precisamos deixar pronto:
- Salvar uma lista de músicas ou gravações em um cartão micro SD.
- Colocar o cartão micro SD no módulo de player de MP3.
- Conectar o módulo de player de MP3 ao Arduino UNO R4.
- Conectar o módulo de player de MP3 a um alto-falante.
- Conectar o alto-falante a uma fonte de energia.
Cada arquivo MP3 no cartão Micro SD tem um número, começando em 0, que mostra a ordem das músicas.
Então podemos configurar o Arduino UNO R4 para enviar comandos ao módulo de player de MP3. Ele consegue tratar estes comandos:
- Começar a tocar
- Parar
- Tocar a próxima
- Tocar a anterior
- Ajustar o volume
O módulo de player de MP3 toca o arquivo MP3 guardado no cartão micro SD, transforma-o em um sinal de áudio e envia esse sinal ao alto-falante pela interface Aux de 3,5mm.

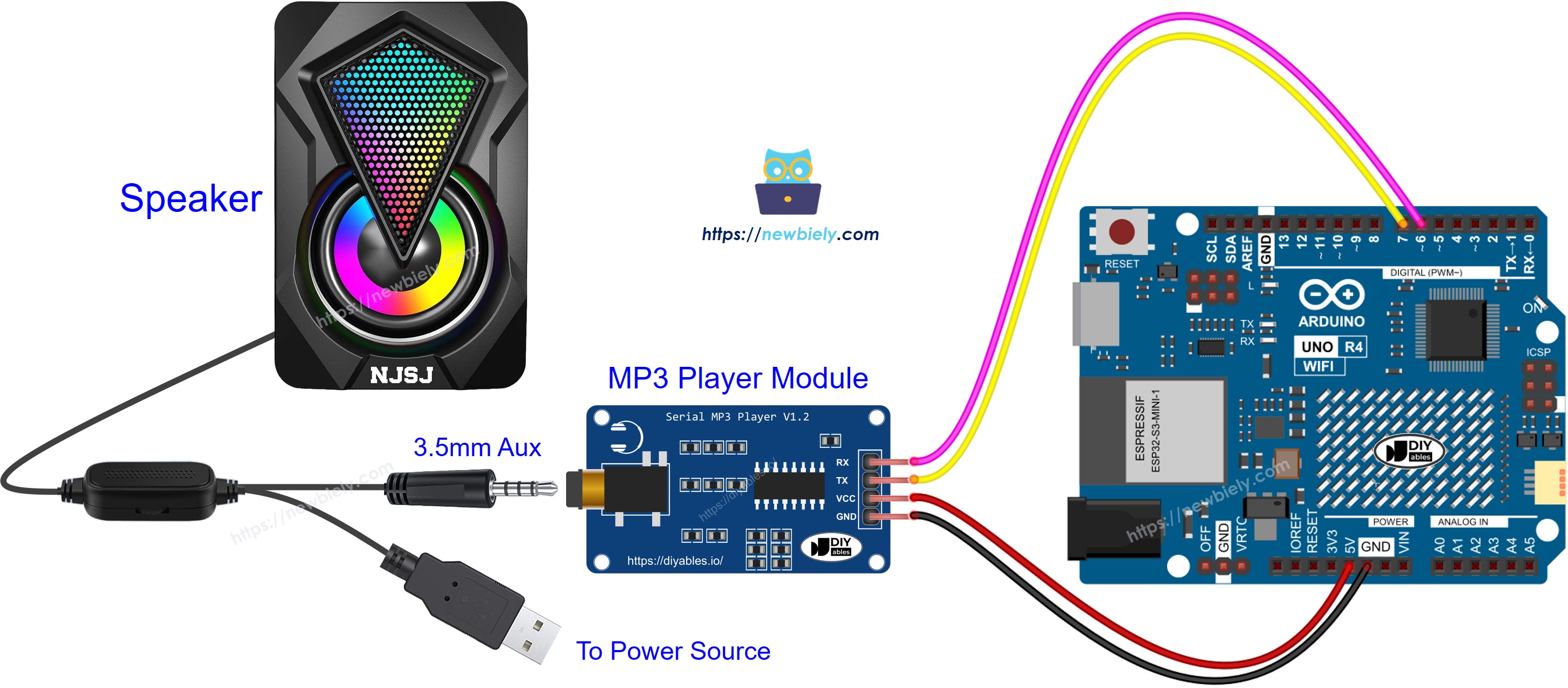

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino UNO R4 - Tocar Música
O código abaixo começa a tocar a primeira música salva no cartão Micro SD.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-mp3-player
*/
#include <SoftwareSerial.h>
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define ARDUINO_RX 7 // The Arduino UNO R4 pin connected to the TX of the Serial MP3 Player module
#define ARDUINO_TX 6 // The Arduino UNO R4 pin connected to the RX of the Serial MP3 Player module
SoftwareSerial mp3(ARDUINO_RX, ARDUINO_TX);
void setup() {
Serial.begin(9600);
mp3.begin(9600);
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
mp3_command(CMD_PLAY, 0x0000); // Play mp3
//mp3_command(CMD_PAUSE, 0x0000); // Pause mp3
//mp3_command(CMD_PLAY_NEXT, 0x0000); // Play next mp3
//mp3_command(CMD_PLAY_PREV, 0x0000); // Play previous mp3
//mp3_command(CMD_SET_VOLUME, 30); // Change volume to 30
}
void loop() {
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // the number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
mp3.write(frame[i]);
}
}
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima no Arduino IDE.
- Ligue os componentes de acordo com o diagrama fornecido.
- Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 correta (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
- Siga os passos da seção Como Funciona
- Copie o código fornecido e use-o no Arduino IDE
- Pressione o botão Upload do Arduino IDE para enviar o código ao Arduino UNO R4
- Divirta-se com a música
Código Arduino UNO R4 - Tocar Música com botões de controle
O código abaixo é uma versão melhorada do código anterior. Ele inclui quatro botões que permitem controlar o player de MP3.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-mp3-player
*/
#include <SoftwareSerial.h>
#include <ezButton.h>
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define ARDUINO_RX 7 // The Arduino UNO R4 pin connected to the TX of the Serial MP3 Player module
#define ARDUINO_TX 6 // The Arduino UNO R4 pin connected to the RX of the Serial MP3 Player module
SoftwareSerial mp3(ARDUINO_RX, ARDUINO_TX);
ezButton button_play(2); // create ezButton object that attach to pin 2
ezButton button_pause(3); // create ezButton object that attach to pin 3
ezButton button_next(4); // create ezButton object that attach to pin 4
ezButton button_prev(5); // create ezButton object that attach to pin 5
void setup() {
Serial.begin(9600);
mp3.begin(9600);
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
button_play.setDebounceTime(50); // set debounce time to 50 milliseconds
button_pause.setDebounceTime(50); // set debounce time to 50 milliseconds
button_next.setDebounceTime(50); // set debounce time to 50 milliseconds
button_prev.setDebounceTime(50); // set debounce time to 50 milliseconds
}
void loop() {
button_play.loop(); // MUST call the loop() function first
button_pause.loop(); // MUST call the loop() function first
button_next.loop(); // MUST call the loop() function first
button_prev.loop(); // MUST call the loop() function first
if (button_play.isPressed()) {
Serial.println("Play mp3");
mp3_command(CMD_PLAY, 0x0000);
}
if (button_pause.isPressed()) {
Serial.println("Pause mp3");
mp3_command(CMD_PAUSE, 0x0000);
}
if (button_next.isPressed()) {
Serial.println("Play next mp3");
mp3_command(CMD_PLAY_NEXT, 0x0000);
}
if (button_prev.isPressed()) {
Serial.println("Play previous mp3");
mp3_command(CMD_PLAY_PREV, 0x0000);
}
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // the number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
mp3.write(frame[i]);
}
}

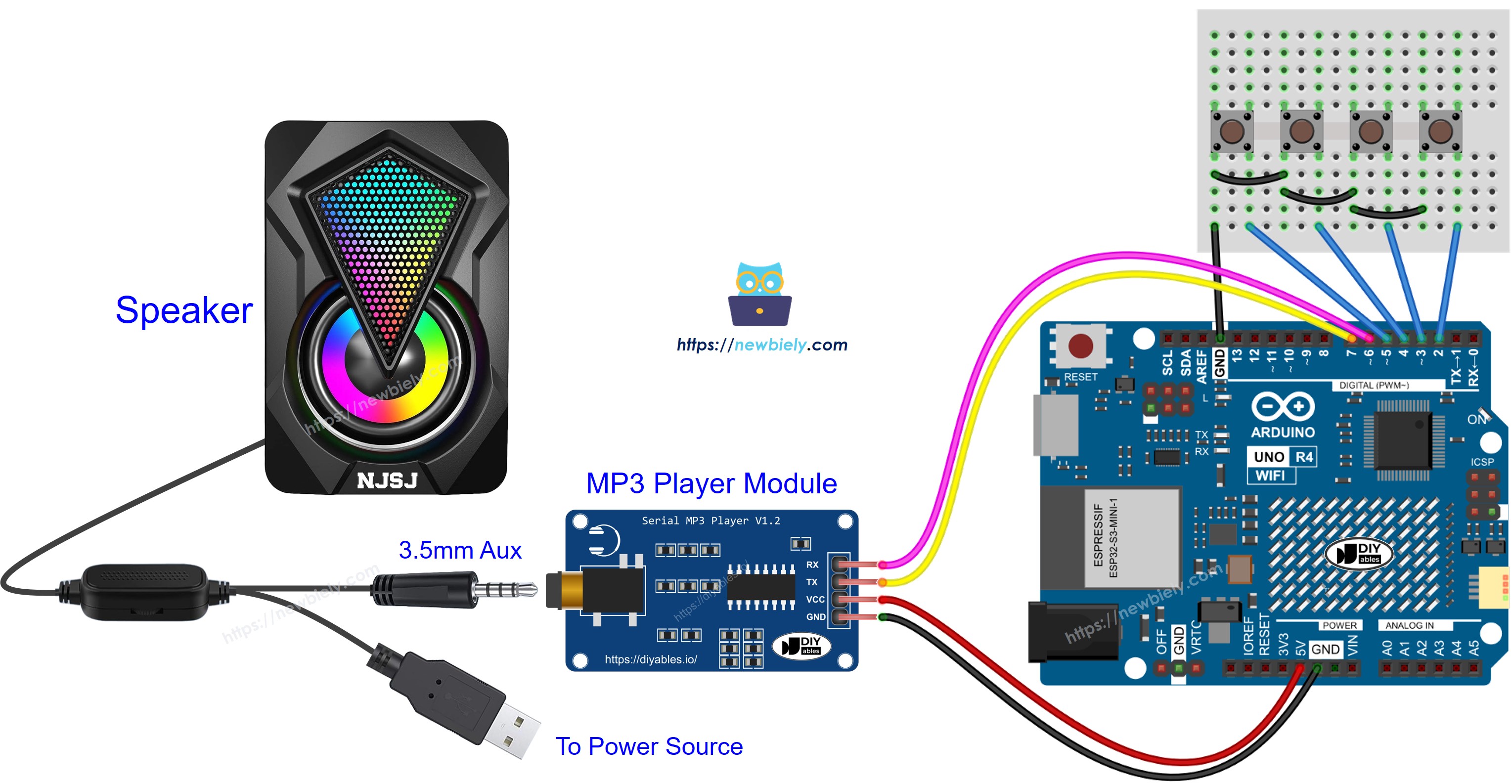

As conexões de ligação para o código mencionado:
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
Agora, você pode mudar os projetos para incluir mais recursos, por exemplo:
- Incluir um potenciômetro para ajustar o volume. Para ver as instruções, consulte o tutorial Potenciômetro com Arduino UNO R4.
- Incorporar um controle remoto IR seguindo o tutorial Controle Remoto IR com Arduino UNO R4.
- Adicionar um leitor e um cartão RFID para criar um player de MP3 com RFID. Para mais detalhes, visite o tutorial RFID com Arduino UNO R4.
