Arduino UNO R4 - Controle Automático de Iluminação com Sensor de Movimento e Fita LED

Neste tutorial do Arduino UNO R4, vamos aprender a montar um sistema de controle automático de iluminação usando um sensor de movimento HC-SR501 e uma fita LED. Este projeto DIY com Arduino guia você pela ligação, pela programação e pela configuração para acionar a fita LED quando um movimento é detectado. Perfeito para iniciantes, este projeto é ideal para:

Iluminação automática de escadas: ilumine os degraus quando alguém se aproxima.
Iluminação embaixo da cama: acenda uma luz suave quando você pisa no chão.
Luzes de árvore de Natal: acenda quando houver pessoas por perto.

Com o Arduino UNO R4, o sensor HC-SR501 e a fita LED, você pode criar um sistema de iluminação inteligente que economiza energia. Siga este guia de programação Arduino passo a passo para dominar seu projeto DIY de automação residencial inteligente.

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Movimento HC-SR501
1	×	Relé
1	×	12V Fita LED
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Fita LED e o Sensor de Movimento

Para aprender sobre fitas LED e sensores de movimento (suas pinagens, como funcionam e como programar o Arduino Uno R4 para interagir com eles), consulte estes tutoriais:

Diagrama de Ligação

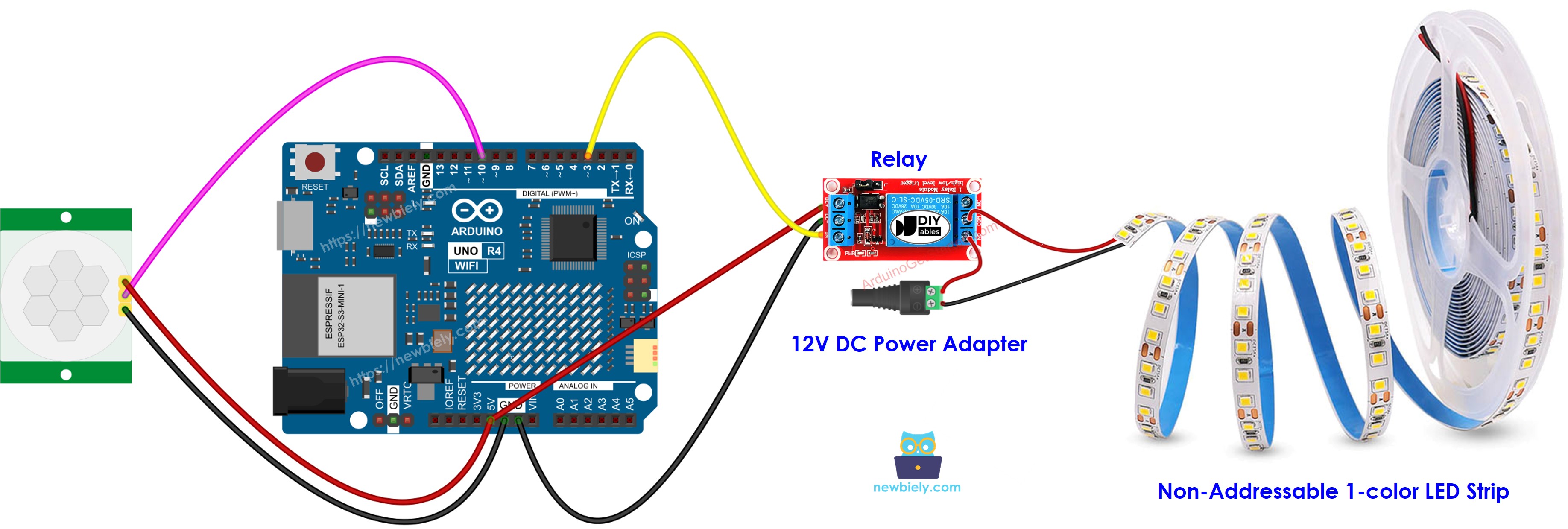

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Configuração Inicial


Ajuste do Tempo de Atraso	Gire-o totalmente no sentido anti-horário.
Ajuste do Alcance de Detecção	Gire-o totalmente no sentido horário.
Seletor de Disparo Repetido	Coloque o jumper como mostrado na imagem.

Código Arduino UNO R4 - Sensor de Movimento Controla a Fita LED

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-automated-light-control-with-motion-sensor-and-led-strip */ #define MOTION_SENSOR_PIN 10 // The Arduino Uno R4 pin connected to the OUTPUT pin of motion sensor #define RELAY_PIN 3 // The Arduino Uno R4 pin connected to the IN pin of relay, which controls LED Strip int motion_state = LOW; // current state of motion sensor's pin int prev_motion_state = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(MOTION_SENSOR_PIN, INPUT); // set arduino pin to input mode pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { prev_motion_state = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (prev_motion_state == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!"); digitalWrite(RELAY_PIN, HIGH); // turn on LED strip } else if (prev_motion_state == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!"); digitalWrite(RELAY_PIN, LOW); // turn off LED strip } }

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
Ligue o sensor de movimento e a fita LED ao Arduino Uno R4 conforme o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
Copie o código fornecido e abra-o na Arduino IDE
Pressione o botão Upload na Arduino IDE para enviar o código ao Arduino UNO R4
Acene com a mão perto do sensor
Olhe para a fita LED

Vídeo

Resumo

Neste tutorial do Arduino UNO R4, você aprendeu a criar um sistema inteligente de controle automático de iluminação usando um sensor de movimento HC-SR501 e uma fita LED. Seguindo o guia passo a passo, você dominou a programação Arduino, a ligação e a configuração para acionar as luzes quando um movimento é detectado. Este projeto DIY com Arduino é perfeito para aplicações como iluminação automática de escadas, iluminação embaixo da cama ou luzes de árvore de Natal, oferecendo uma solução de automação residencial inteligente que economiza energia. Com as habilidades adquiridas, agora você pode adaptar este projeto do Arduino UNO R4 a outras ideias criativas de iluminação, deixando sua casa mais agradável com uma iluminação responsiva, ativada por movimento.
