Arduino UNO R4 - Buzzer Piezo
Neste guia, vamos aprender a controlar um buzzer usando um Arduino UNO R4. Vamos ver os detalhes de como fazer isso.
- Diferença entre buzzer ativo e passivo
- Como o buzzer piezo funciona
- Como conectar um buzzer piezo ao Arduino UNO R4
- Como programar o Arduino UNO R4 para fazer o buzzer piezo produzir sons e melodias
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Buzzer
Os buzzers criam sons como bipes ou melodias. Eles existem em diferentes tipos, cada um com características próprias. Vamos ver esses tipos de acordo com algumas características específicas:
- Método de Controle:
- Buzzers Ativos
- Buzzers Passivos
- Mecanismo para Criar o Som:
- Buzzers Piezo
- Buzzers Comuns
- Requisitos de Tensão:
- Baixa Tensão (3-5V)
- Alta Tensão (12V)
- Buzzer Ativo:
- Ele faz barulho quando recebe eletricidade.
- Ele precisa de eletricidade constante para continuar fazendo barulho.
- É simples de usar com uma fonte de alimentação.
- Geralmente encontrado em sistemas de alarme simples.
- Buzzer Passivo:
- Ele precisa de um sinal separado, que varia, para fazer barulho.
- Ele pode produzir vários sons ajustando o sinal.
- Ele precisa de uma montagem mais complexa para funcionar.
- Costuma ser usado para fazer música ou sons diferentes.
- Buzzer Piezo:
- Funciona com cristais piezoelétricos.
- Emite sons agudos e claros.
- É flexível para produzir diferentes tons e frequências.
- É eficiente e muito usado em alarmes e dispositivos musicais.
- Buzzer Comum:
- Funciona com bobinas eletromagnéticas.
- Gera sons simples, como um zumbido.
- Tem poucas variações de tom.
- Comumente encontrado em dispositivos simples, como campainhas e alarmes básicos.
- Se você conectar este buzzer ao pino do Arduino UNO R4, ele produz um som padrão, bom para coisas como os sons de um teclado.
- Se você conectar este buzzer a uma alta tensão por meio de um relé, ele produz um som alto, bom para alarmes.
- Pino negativo (-): conecte ao GND (0V)
- Pino positivo (+): conecte diretamente ou por meio de um relé para receber o sinal de controle do Arduino UNO R4
- Quando você conecta o VCC ao pino positivo, o buzzer piezo produz um som contínuo.
- Para criar tons diferentes com um buzzer piezo, envie uma onda quadrada de uma frequência específica ao pino positivo. Frequências diferentes produzem tons diferentes. Para tocar uma melodia, mude a frequência da onda quadrada.
- O buzzer passivo não produz um som contínuo apenas ao conectar o VCC ao pino positivo, ao contrário do buzzer ativo.
- Assim como no buzzer ativo, quando você aplica uma onda quadrada de uma certa frequência (e ciclo de trabalho de 50%) ao pino positivo, o buzzer piezo produz sons. Frequências diferentes resultam em tons diferentes. Você pode formar uma melodia alterando a frequência do sinal no pino positivo.
Vamos ver isso mais de perto.
Buzzer Ativo vs Buzzer Passivo
Buzzer Piezo vs Buzzer Comum
No mercado, você encontra um buzzer ativo de 3V-24V. Você pode usá-lo como um buzzer ativo de 3-5V ou como um buzzer de alta tensão (12V...).
Neste guia, vamos mostrar como usar buzzers que precisam de 3-5V, dos tipos ativo e passivo. Para buzzers que exigem 12V, veja nosso guia do buzzer de 12V com o Arduino UNO R4 clicando aqui: Arduino UNO R4 - Tutorial de buzzer de 12V
Pinagem
Um buzzer normalmente tem dois conectores.
Como o Buzzer Ativo Funciona
Como o Buzzer Passivo Funciona
Diagrama de Ligação

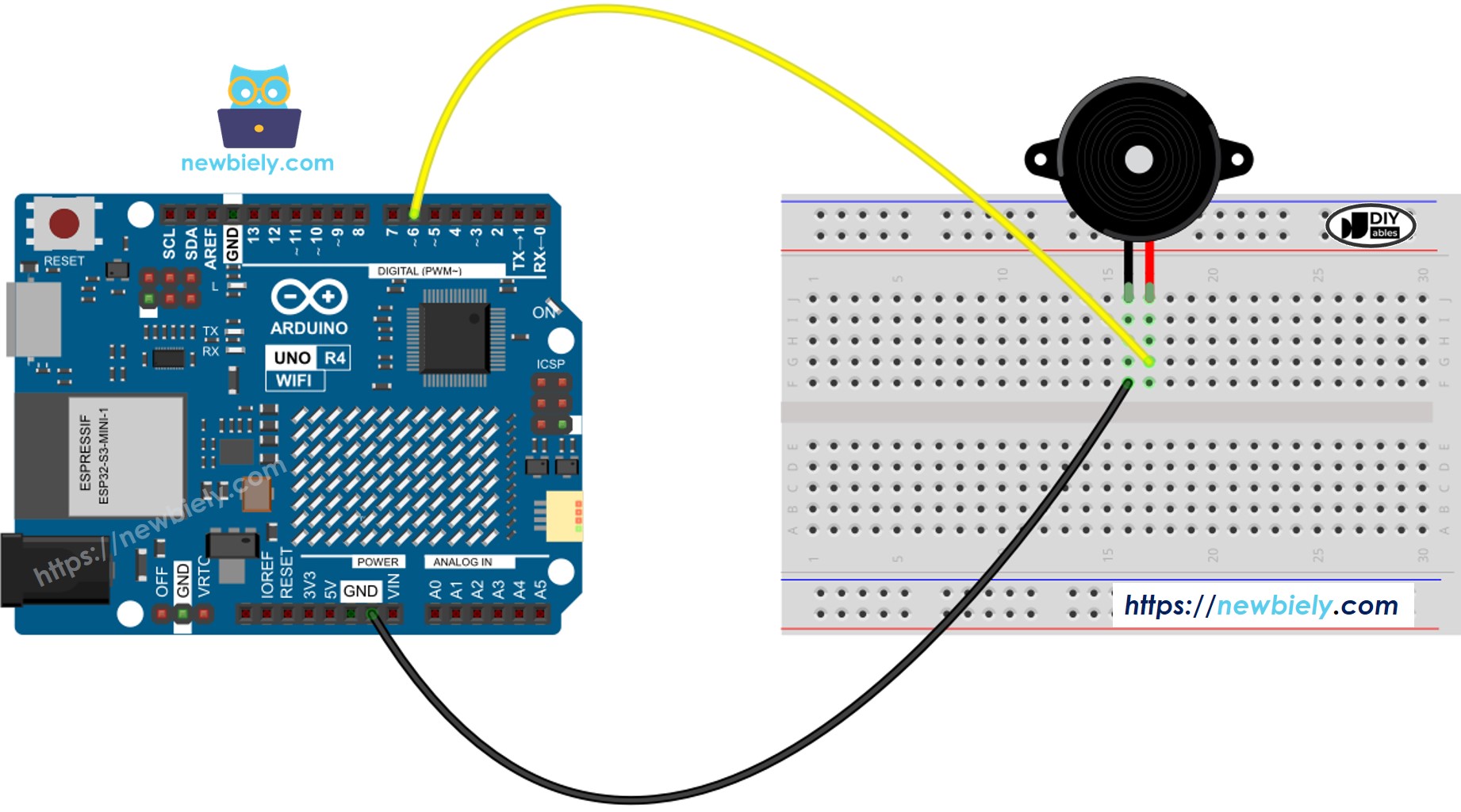

- O diagrama de ligação entre o Arduino Uno R4 e o buzzer piezo
This image is created using Fritzing. Click to enlarge image

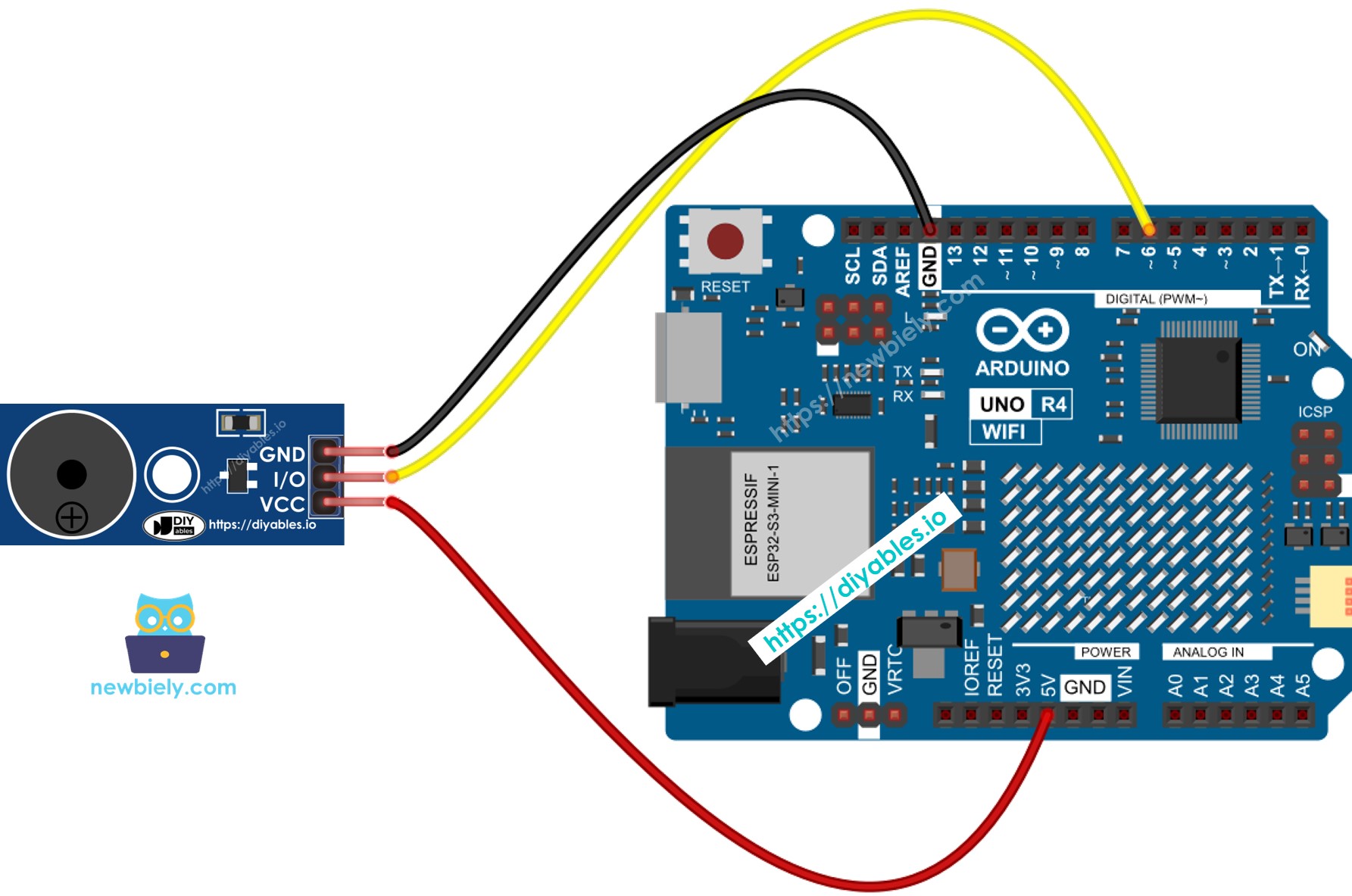

- O diagrama de ligação entre o Arduino Uno R4 e o módulo de buzzer piezo
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
Como Programar para o Buzzer
Usar a biblioteca do Arduino UNO R4 torna simples tocar uma melodia. Você não precisa entender como criar uma onda quadrada. Basta usar duas funções da biblioteca: tone() e noTone().
Código Arduino UNO R4
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-piezo-buzzer
*/
#include "pitches.h"
#define BUZZER_PIN 6 // The Arduino UNO R4 pin connected to the buzzer
// notes in the melody:
int melody[] = {
NOTE_C4, NOTE_G3, NOTE_G3, NOTE_A3, NOTE_G3, 0, NOTE_B3, NOTE_C4
};
// note durations: 4 = quarter note, 8 = eighth note, etc.:
int noteDurations[] = {
4, 8, 8, 4, 4, 4, 4, 4
};
void setup() {
// iterate over the notes of the melody:
for (int thisNote = 0; thisNote < 8; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// the note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
void loop() {
// no need to repeat the melody.
}
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
- Conecte o buzzer piezo ao Arduino Uno R4 de acordo com o diagrama fornecido.
- Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
- Copie e cole o código fornecido na Arduino IDE.
- Para criar um arquivo chamado pitches.h na Arduino IDE, faça uma das seguintes opções:
- Clique no botão abaixo do ícone do Serial Monitor e selecione New Tab.
- Ou, se preferir, pressione Ctrl+Shift+N no teclado.
- Dê ao arquivo o nome pitches.h e clique no botão OK.
- Copie o código abaixo e cole-o no arquivo chamado pitches.h.
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino UNO R4.
- Ouça a música.
/*************************************************
* Public Constants
*************************************************/
#define NOTE_B0 31
#define NOTE_C1 33
#define NOTE_CS1 35
#define NOTE_D1 37
#define NOTE_DS1 39
#define NOTE_E1 41
#define NOTE_F1 44
#define NOTE_FS1 46
#define NOTE_G1 49
#define NOTE_GS1 52
#define NOTE_A1 55
#define NOTE_AS1 58
#define NOTE_B1 62
#define NOTE_C2 65
#define NOTE_CS2 69
#define NOTE_D2 73
#define NOTE_DS2 78
#define NOTE_E2 82
#define NOTE_F2 87
#define NOTE_FS2 93
#define NOTE_G2 98
#define NOTE_GS2 104
#define NOTE_A2 110
#define NOTE_AS2 117
#define NOTE_B2 123
#define NOTE_C3 131
#define NOTE_CS3 139
#define NOTE_D3 147
#define NOTE_DS3 156
#define NOTE_E3 165
#define NOTE_F3 175
#define NOTE_FS3 185
#define NOTE_G3 196
#define NOTE_GS3 208
#define NOTE_A3 220
#define NOTE_AS3 233
#define NOTE_B3 247
#define NOTE_C4 262
#define NOTE_CS4 277
#define NOTE_D4 294
#define NOTE_DS4 311
#define NOTE_E4 330
#define NOTE_F4 349
#define NOTE_FS4 370
#define NOTE_G4 392
#define NOTE_GS4 415
#define NOTE_A4 440
#define NOTE_AS4 466
#define NOTE_B4 494
#define NOTE_C5 523
#define NOTE_CS5 554
#define NOTE_D5 587
#define NOTE_DS5 622
#define NOTE_E5 659
#define NOTE_F5 698
#define NOTE_FS5 740
#define NOTE_G5 784
#define NOTE_GS5 831
#define NOTE_A5 880
#define NOTE_AS5 932
#define NOTE_B5 988
#define NOTE_C6 1047
#define NOTE_CS6 1109
#define NOTE_D6 1175
#define NOTE_DS6 1245
#define NOTE_E6 1319
#define NOTE_F6 1397
#define NOTE_FS6 1480
#define NOTE_G6 1568
#define NOTE_GS6 1661
#define NOTE_A6 1760
#define NOTE_AS6 1865
#define NOTE_B6 1976
#define NOTE_C7 2093
#define NOTE_CS7 2217
#define NOTE_D7 2349
#define NOTE_DS7 2489
#define NOTE_E7 2637
#define NOTE_F7 2794
#define NOTE_FS7 2960
#define NOTE_G7 3136
#define NOTE_GS7 3322
#define NOTE_A7 3520
#define NOTE_AS7 3729
#define NOTE_B7 3951
#define NOTE_C8 4186
#define NOTE_CS8 4435
#define NOTE_D8 4699
#define NOTE_DS8 4978
Modificando o Código Arduino UNO R4
Agora, vamos mudar o código para tocar a música "Jingle Bells".
Só precisamos modificar dois arrays: int melody[] e int noteDurations[].
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-piezo-buzzer
*/
#include "pitches.h"
#define BUZZER_PIN 6 // The Arduino UNO R4 pin connected to the buzzer
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// the note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
void loop() {
// no need to repeat the melody.
}
Vídeo
O vídeo de demonstração abaixo usa o código a seguir:
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-piezo-buzzer
*/
#define BUZZER_PIN 10
const int ledPins[4] = {2, 3, 4, 5};
const int buttonPins[4] = {6, 7, 8, 9};
const int tones[4] = {
262, 330, 392, 523
};
const int MAX_LEVEL = 50;
int sequence[MAX_LEVEL];
int level = 1;
void setup() {
for (int i = 0; i < 4; i++) {
pinMode(ledPins[i], OUTPUT);
digitalWrite(ledPins[i], HIGH);
pinMode(buttonPins[i], INPUT_PULLUP);
}
pinMode(BUZZER_PIN, OUTPUT);
randomSeed(analogRead(A0));
startSound();
delay(500);
sequence[0] = random(0, 4);
playSequence();
}
void loop() {
for (int i = 0; i < level; i++) {
int button = waitForButton();
playTone(button);
if (button != sequence[i]) {
gameOver();
return;
}
}
level++;
if (level > MAX_LEVEL) {
winGame();
return;
}
delay(500);
sequence[level - 1] = random(0, 4);
playSequence();
}
void playSequence() {
for (int i = 0; i < level; i++) {
playTone(sequence[i]);
delay(150);
}
}
void playTone(int index) {
digitalWrite(ledPins[index], LOW);
tone(BUZZER_PIN, tones[index]);
delay(300);
noTone(BUZZER_PIN);
digitalWrite(ledPins[index], HIGH);
delay(100);
}
int waitForButton() {
while (true) {
for (int i = 0; i < 4; i++) {
if (digitalRead(buttonPins[i]) == LOW) {
delay(30);
while (digitalRead(buttonPins[i]) == LOW) {
}
delay(30);
return i;
}
}
}
}
void startSound() {
tone(BUZZER_PIN, 523);
delay(150);
tone(BUZZER_PIN, 659);
delay(150);
tone(BUZZER_PIN, 784);
delay(200);
noTone(BUZZER_PIN);
}
void gameOver() {
for (int i = 0; i < 3; i++) {
tone(BUZZER_PIN, 150);
for (int j = 0; j < 4; j++) {
digitalWrite(ledPins[j], LOW);
}
delay(200);
noTone(BUZZER_PIN);
for (int j = 0; j < 4; j++) {
digitalWrite(ledPins[j], HIGH);
}
delay(150);
}
level = 1;
delay(1000);
sequence[0] = random(0, 4);
playSequence();
}
void winGame() {
for (int i = 0; i < 4; i++) {
digitalWrite(ledPins[i], LOW);
}
tone(BUZZER_PIN, 523);
delay(150);
tone(BUZZER_PIN, 659);
delay(150);
tone(BUZZER_PIN, 784);
delay(150);
tone(BUZZER_PIN, 1047);
delay(400);
noTone(BUZZER_PIN);
for (int i = 0; i < 4; i++) {
digitalWrite(ledPins[i], HIGH);
}
level = 1;
delay(1000);
sequence[0] = random(0, 4);
playSequence();
}
Desafie-se
- Toque a sua música favorita com um Buzzer Piezo.
- Monte um alarme que dispare se alguém se aproximar dos seus objetos. Dica: Veja Arduino UNO R4 - Sensor de Movimento.
