Exemplo Arduino WebSlider - Tutorial de Interface de Controle com Dois Sliders
Visão Geral
O exemplo WebSlider oferece dois controles deslizantes (sliders) independentes, acessíveis por um navegador web. Projetado para a plataforma educacional Arduino Uno R4 WiFi e DIYables STEM V4 IoT com recursos analógicos avançados, recursos de controle preciso e módulos educacionais integrados para aprender PWM e eletrônica analógica. Cada slider oferece valores de 0 a 255, o que os torna perfeitos para controle PWM, ajuste de brilho, controle de velocidade de motor e qualquer aplicação que exija valores de controle semelhantes a analógicos.
Recursos
- Dois Sliders: Dois controles deslizantes independentes (faixa de 0-255 cada)
- Valores em Tempo Real: Atualizações instantâneas de valores via comunicação WebSocket
- Compatível com PWM: Valores de 8 bits (0-255) perfeitos para as funções analogWrite()
- Retorno Visual: Exibição do valor em tempo real para cada slider
- Botões de Predefinição: Valores predefinidos rápidos para configurações comuns
- Suporte a Toque e Mouse: Funciona em computadores, tablets e dispositivos móveis
- Design Responsivo: Adapta-se a diferentes tamanhos de tela
- Persistência de Valores: Os sliders lembram a última posição quando a página é recarregada
- Extensível para Outras Plataformas: Atualmente implementado para o Arduino Uno R4 WiFi, mas pode ser estendido para outras plataformas de hardware. Veja DIYables_WebApps_ESP32
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Instruções de Configuração
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/DIYables STEM V4 IoT, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/DIYables STEM V4 IoT no Arduino IDE.
- Conecte a placa Arduino Uno R4/DIYables STEM V4 IoT ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
- Vá até o ícone Libraries na barra lateral esquerda do Arduino IDE.
- Pesquise por "DIYables WebApps" e encontre a biblioteca DIYables WebApps da DIYables
- Clique no botão Install para instalar a biblioteca.
- Será solicitado que você instale algumas outras dependências de bibliotecas
- Clique no botão Install All para instalar todas as dependências da biblioteca.
- No Arduino IDE, vá em File Examples DIYables WebApps WebSlider, ou copie o código acima e cole no editor do Arduino IDE
/*
* DIYables WebApp Library - Web Slider Example
*
* This example demonstrates the Web Slider feature:
* - Two independent sliders (0-255)
* - Real-time value monitoring
* - Template for hardware control
*
* Hardware: Arduino Uno R4 WiFi or DIYables STEM V4 IoT
*
* Setup:
* 1. Update WiFi credentials below
* 2. Upload the sketch to your Arduino
* 3. Open Serial Monitor to see the IP address
* 4. Navigate to http://[IP_ADDRESS]/webslider
*/
#include <DIYablesWebApps.h>
// WiFi credentials - UPDATE THESE WITH YOUR NETWORK
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create WebApp server and page instances
UnoR4ServerFactory serverFactory;
DIYablesWebAppServer webAppsServer(serverFactory, 80, 81);
DIYablesHomePage homePage;
DIYablesWebSliderPage webSliderPage;
// Current slider values
int slider1Value = 64; // Default 25%
int slider2Value = 128; // Default 50%
void setup() {
Serial.begin(9600);
delay(1000);
// TODO: Initialize your hardware pins here
Serial.println("DIYables WebApp - Web Slider Example");
// Add home and web slider pages
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&webSliderPage);
// Optional: Add 404 page for better user experience
webAppsServer.setNotFoundPage(DIYablesNotFoundPage());
// Start the WebApp server
if (!webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD)) {
while (1) {
Serial.println("Failed to start WebApp server!");
delay(1000);
}
}
// Set up slider callback for value changes
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Store the received values
slider1Value = slider1;
slider2Value = slider2;
// Print slider values (0-255)
Serial.println("Slider 1: " + String(slider1) + ", Slider 2: " + String(slider2));
// TODO: Add your control logic here based on slider values
// Examples:
// - Control PWM: analogWrite(LED_PIN, slider1);
// - Control servos: servo.write(map(slider1, 0, 255, 0, 180));
// - Control motor speed: analogWrite(MOTOR_PIN, slider2);
// - Control brightness: strip.setBrightness(slider1);
// - Send values via Serial, I2C, SPI, etc.
});
// Set up callback for config requests (when client requests current values)
webSliderPage.onSliderValueToWeb([]() {
webSliderPage.sendToWebSlider(slider1Value, slider2Value);
Serial.println("Web client requested values - Sent: Slider1=" + String(slider1Value) + ", Slider2=" + String(slider2Value));
});
}
void loop() {
// Handle WebApp server communications
webAppsServer.loop();
// TODO: Add your main application code here
delay(10);
}
- Configure as credenciais de WiFi no código atualizando estas linhas:
const char WIFI_SSID[] = "YOUR_WIFI_NETWORK";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
- Clique no botão Upload no Arduino IDE para fazer o upload do código para o Arduino UNO R4/DIYables STEM V4 IoT
- Abra o Serial Monitor
- Confira o resultado no Serial Monitor. Ele se parece com o abaixo
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
DIYables WebApp - Web Slider Example
INFO: Added app /
INFO: Added app /web-slider
DIYables WebApp Library
Platform: Arduino Uno R4 WiFi
Network connected!
IP address: 192.168.0.2
HTTP server started on port 80
Configuring WebSocket server callbacks...
WebSocket server started on port 81
WebSocket URL: ws://192.168.0.2:81
WebSocket server started on port 81
==========================================
DIYables WebApp Ready!
==========================================
📱 Web Interface: http://192.168.0.2
🔗 WebSocket: ws://192.168.0.2:81
📋 Available Applications:
🏠 Home Page: http://192.168.0.2/
🎚️ Web Slider: http://192.168.0.2/web-slider
==========================================
- Se você não vir nada, reinicie a placa Arduino.
- Anote o endereço IP exibido e digite esse endereço na barra de endereços de um navegador web no seu smartphone ou PC.
- Exemplo: http://192.168.0.2

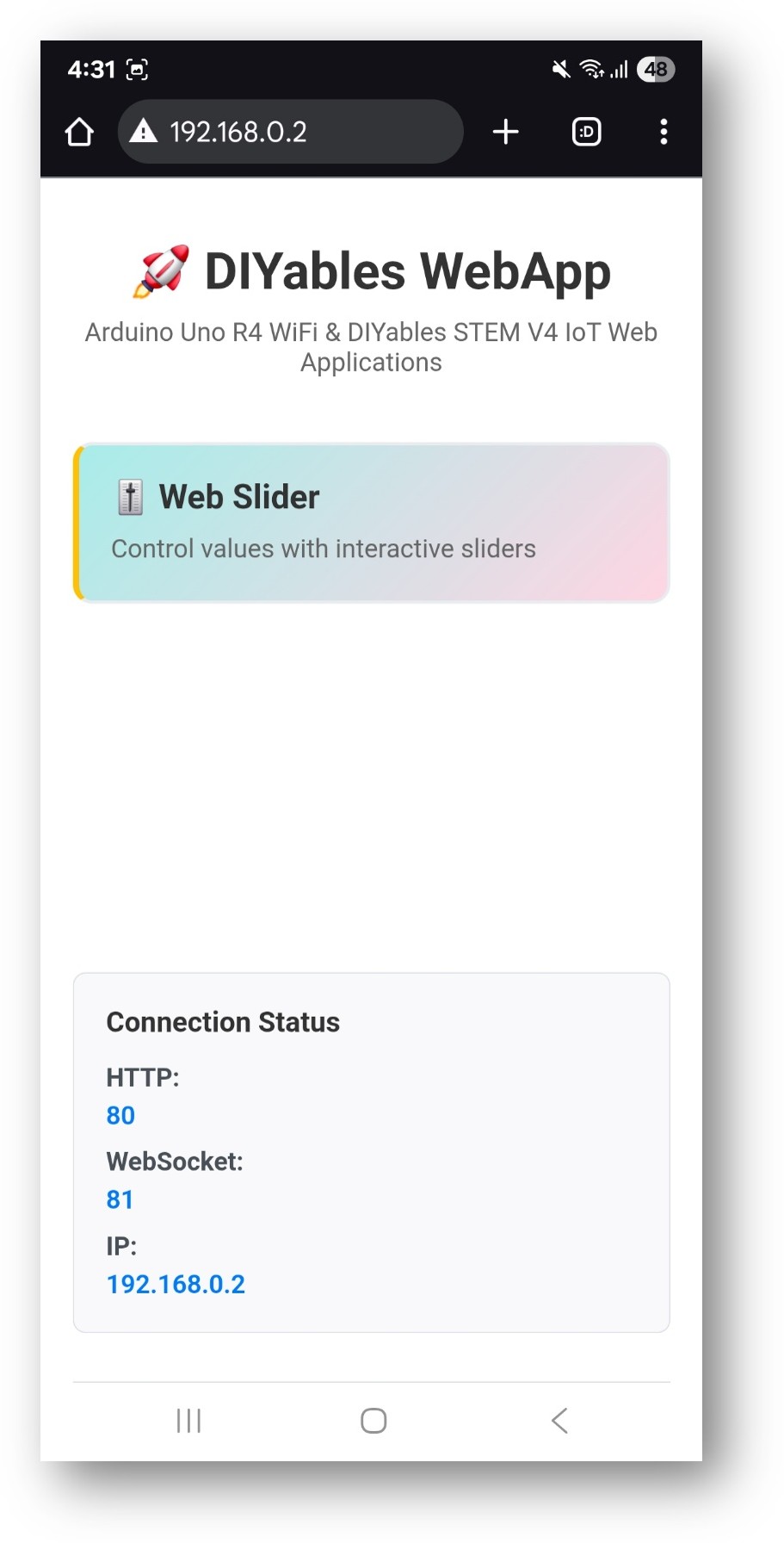

- Você verá a página inicial como na imagem abaixo:

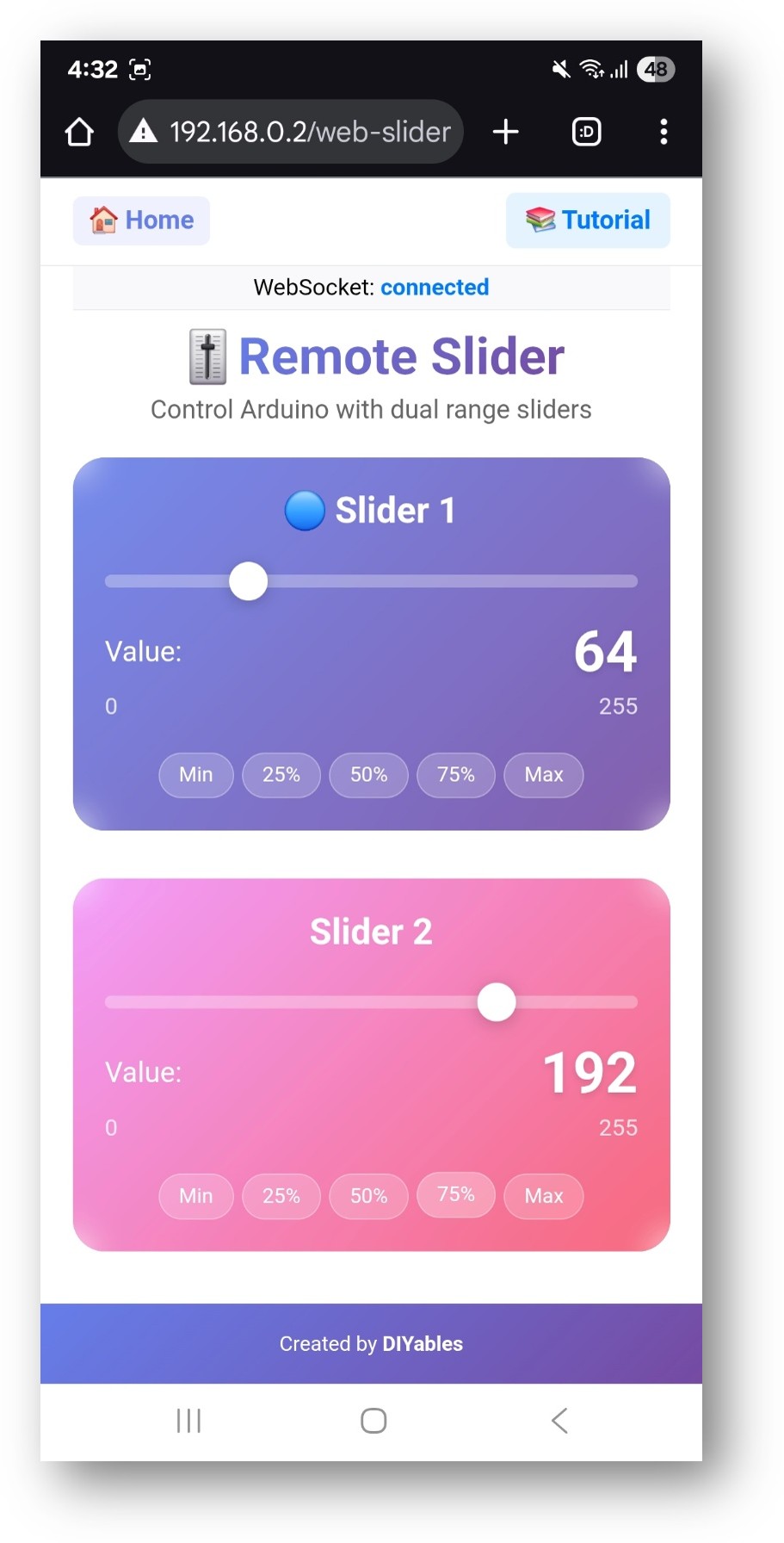

- Clique no link Web Slider e você verá a interface do app Web Slider como abaixo:
- Ou você também pode acessar a página diretamente pelo endereço IP seguido de /web-slider. Por exemplo: http://192.168.0.2/web-slider
- Tente mover os dois sliders para controlar valores analógicos (0-255) e observe o retorno em tempo real no Serial Monitor.
Personalização Criativa - Adapte o Código ao Seu Projeto
Definir os Valores Padrão dos Sliders
Configure as posições iniciais dos sliders:
// Current slider values (0-255)
int slider1Value = 64; // Default 25% (64/255)
int slider2Value = 128; // Default 50% (128/255)
Como Usar os Sliders
Controles da Interface Web
A interface de sliders oferece:
- Slider 1: Primeiro controle deslizante com exibição de valor (0-255)
- Slider 2: Segundo controle deslizante com exibição de valor (0-255)
- Exibição de Valor: Valores numéricos em tempo real para os dois sliders
- Botões de Predefinição: Acesso rápido a valores comuns (0%, 25%, 50%, 75%, 100%)
Operando os Sliders
Computador (Controle com Mouse)
- Clicar e Arrastar: Clique na alça do slider e arraste para ajustar o valor
- Clicar na Posição: Clique em qualquer lugar da trilha do slider para saltar para esse valor
- Controle Fino: Use pequenos movimentos do mouse para um ajuste preciso
Celular/Tablet (Controle por Toque)
- Tocar e Arrastar: Toque na alça do slider e arraste para a nova posição
- Tocar na Posição: Toque na trilha do slider para definir o valor
- Controle Suave: Arrastar o dedo proporciona mudanças suaves de valor
Faixas de Valores
Cada slider oferece:
- Valor Mínimo: 0 (0% - completamente desligado)
- Valor Máximo: 255 (100% - intensidade máxima)
- Resolução: 256 passos discretos (precisão de 8 bits)
- Compatibilidade com PWM: Uso direto com a função analogWrite()
Exemplos de Programação
Tratador Básico de Slider
void setup() {
// Set up slider callback for value changes
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Store the received values
slider1Value = slider1;
slider2Value = slider2;
// Print slider values (0-255)
Serial.println("Slider 1: " + String(slider1) + ", Slider 2: " + String(slider2));
// Add your control logic here
});
}
Controle de Brilho de LED
// Pin definitions for PWM LEDs
const int LED1_PIN = 9; // PWM pin for first LED
const int LED2_PIN = 10; // PWM pin for second LED
void setup() {
// Configure LED pins as outputs
pinMode(LED1_PIN, OUTPUT);
pinMode(LED2_PIN, OUTPUT);
// Set initial brightness
analogWrite(LED1_PIN, slider1Value);
analogWrite(LED2_PIN, slider2Value);
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Store values
slider1Value = slider1;
slider2Value = slider2;
// Control LED brightness directly (0-255 PWM)
analogWrite(LED1_PIN, slider1);
analogWrite(LED2_PIN, slider2);
Serial.println("LED1 Brightness: " + String(slider1) +
", LED2 Brightness: " + String(slider2));
});
}
Controle de Posição de Servo
#include <Servo.h>
Servo servo1, servo2;
void setup() {
// Attach servos to PWM pins
servo1.attach(9);
servo2.attach(10);
// Set initial positions
servo1.write(map(slider1Value, 0, 255, 0, 180));
servo2.write(map(slider2Value, 0, 255, 0, 180));
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Map slider values (0-255) to servo angles (0-180°)
int angle1 = map(slider1, 0, 255, 0, 180);
int angle2 = map(slider2, 0, 255, 0, 180);
// Move servos to calculated positions
servo1.write(angle1);
servo2.write(angle2);
Serial.println("Servo1: " + String(angle1) + "°, Servo2: " + String(angle2) + "°");
});
}
Controle de Velocidade de Motor
// Motor driver pins
const int MOTOR1_PWM = 9; // Motor 1 speed control
const int MOTOR1_DIR1 = 2; // Motor 1 direction pin 1
const int MOTOR1_DIR2 = 3; // Motor 1 direction pin 2
const int MOTOR2_PWM = 10; // Motor 2 speed control
const int MOTOR2_DIR1 = 4; // Motor 2 direction pin 1
const int MOTOR2_DIR2 = 5; // Motor 2 direction pin 2
void setup() {
// Configure motor pins
pinMode(MOTOR1_PWM, OUTPUT);
pinMode(MOTOR1_DIR1, OUTPUT);
pinMode(MOTOR1_DIR2, OUTPUT);
pinMode(MOTOR2_PWM, OUTPUT);
pinMode(MOTOR2_DIR1, OUTPUT);
pinMode(MOTOR2_DIR2, OUTPUT);
// Set initial motor directions (forward)
digitalWrite(MOTOR1_DIR1, HIGH);
digitalWrite(MOTOR1_DIR2, LOW);
digitalWrite(MOTOR2_DIR1, HIGH);
digitalWrite(MOTOR2_DIR2, LOW);
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Control motor speeds directly
analogWrite(MOTOR1_PWM, slider1);
analogWrite(MOTOR2_PWM, slider2);
// Calculate percentage for display
int speed1Percent = map(slider1, 0, 255, 0, 100);
int speed2Percent = map(slider2, 0, 255, 0, 100);
Serial.println("Motor1: " + String(speed1Percent) + "%, " +
"Motor2: " + String(speed2Percent) + "%");
});
}
Controle de Cor de LED RGB
// RGB LED pins
const int RED_PIN = 9;
const int GREEN_PIN = 10;
const int BLUE_PIN = 11;
void setup() {
pinMode(RED_PIN, OUTPUT);
pinMode(GREEN_PIN, OUTPUT);
pinMode(BLUE_PIN, OUTPUT);
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Use sliders to control RGB components
// Slider 1 controls red intensity
// Slider 2 controls blue intensity
// Green is calculated based on both sliders
int redValue = slider1;
int blueValue = slider2;
int greenValue = (slider1 + slider2) / 2; // Average of both sliders
analogWrite(RED_PIN, redValue);
analogWrite(GREEN_PIN, greenValue);
analogWrite(BLUE_PIN, blueValue);
Serial.println("RGB - R:" + String(redValue) +
" G:" + String(greenValue) +
" B:" + String(blueValue));
});
}
Técnicas Avançadas de Programação
Suavização de Valores
class SliderSmoother {
private:
int currentValue = 0;
int targetValue = 0;
unsigned long lastUpdate = 0;
const int SMOOTH_RATE = 5; // Change per update cycle
public:
void setTarget(int target) {
targetValue = target;
}
int getCurrentValue() {
return currentValue;
}
bool update() {
if (millis() - lastUpdate > 10) { // Update every 10ms
bool changed = false;
if (currentValue < targetValue) {
currentValue = min(currentValue + SMOOTH_RATE, targetValue);
changed = true;
} else if (currentValue > targetValue) {
currentValue = max(currentValue - SMOOTH_RATE, targetValue);
changed = true;
}
lastUpdate = millis();
return changed;
}
return false;
}
};
SliderSmoother smoother1, smoother2;
void setup() {
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Set target values for smooth transition
smoother1.setTarget(slider1);
smoother2.setTarget(slider2);
});
}
void loop() {
server.loop();
// Update smoothed values
bool changed1 = smoother1.update();
bool changed2 = smoother2.update();
if (changed1 || changed2) {
// Apply smoothed values to hardware
analogWrite(9, smoother1.getCurrentValue());
analogWrite(10, smoother2.getCurrentValue());
}
}
Controle Baseado em Limiar
void setupThresholdControl() {
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Threshold-based control for discrete outputs
const int LOW_THRESHOLD = 85; // 33%
const int MEDIUM_THRESHOLD = 170; // 66%
// Control digital outputs based on slider 1 thresholds
if (slider1 < LOW_THRESHOLD) {
// Low level: Turn off all outputs
digitalWrite(2, LOW);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
} else if (slider1 < MEDIUM_THRESHOLD) {
// Medium level: Turn on first output
digitalWrite(2, HIGH);
digitalWrite(3, LOW);
digitalWrite(4, LOW);
} else {
// High level: Turn on all outputs
digitalWrite(2, HIGH);
digitalWrite(3, HIGH);
digitalWrite(4, HIGH);
}
// Use slider 2 for analog PWM control
analogWrite(9, slider2);
});
}
Sistema de Valores Predefinidos
// Predefined preset values
const int PRESETS[][2] = {
{0, 0}, // Preset 0: Both off
{64, 128}, // Preset 1: Low/Medium
{128, 128}, // Preset 2: Both medium
{255, 128}, // Preset 3: High/Medium
{255, 255} // Preset 4: Both maximum
};
void applyPreset(int presetNumber) {
if (presetNumber >= 0 && presetNumber < 5) {
slider1Value = PRESETS[presetNumber][0];
slider2Value = PRESETS[presetNumber][1];
// Update hardware
analogWrite(9, slider1Value);
analogWrite(10, slider2Value);
// Send updated values to web interface
webSliderPage.sendToWebSlider(slider1Value, slider2Value);
Serial.println("Applied preset " + String(presetNumber) +
": " + String(slider1Value) + ", " + String(slider2Value));
}
}
void setupPresetSystem() {
// You could trigger presets based on other inputs
// For example, reading digital pins for preset buttons
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Your normal slider handling
analogWrite(9, slider1);
analogWrite(10, slider2);
});
}
void loop() {
server.loop();
// Check for preset trigger conditions
// Example: Read buttons connected to digital pins
static bool lastButton = false;
bool currentButton = digitalRead(7); // Preset button on pin 7
if (currentButton && !lastButton) { // Button pressed
static int currentPreset = 0;
applyPreset(currentPreset);
currentPreset = (currentPreset + 1) % 5; // Cycle through presets
}
lastButton = currentButton;
}
Exemplos de Integração com Hardware
Controle de Fita LED
// For WS2812B or similar addressable LED strips
// (requires additional libraries like FastLED or Adafruit NeoPixel)
const int LED_STRIP_PIN = 6;
const int NUM_LEDS = 30;
void setupLEDStrip() {
// Initialize LED strip (depends on library used)
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Slider 1 controls brightness (0-255)
// Slider 2 controls color temperature or hue
uint8_t brightness = slider1;
uint8_t hue = slider2;
// Update LED strip (example with conceptual functions)
// strip.setBrightness(brightness);
// strip.fill(CHSV(hue, 255, 255));
// strip.show();
Serial.println("LED Strip - Brightness: " + String(brightness) +
", Hue: " + String(hue));
});
}
Controle de Velocidade de Ventilador
const int FAN1_PIN = 9;
const int FAN2_PIN = 10;
void setupFanControl() {
pinMode(FAN1_PIN, OUTPUT);
pinMode(FAN2_PIN, OUTPUT);
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Control fan speeds with minimum threshold for startup
int fan1Speed = (slider1 > 50) ? map(slider1, 50, 255, 100, 255) : 0;
int fan2Speed = (slider2 > 50) ? map(slider2, 50, 255, 100, 255) : 0;
analogWrite(FAN1_PIN, fan1Speed);
analogWrite(FAN2_PIN, fan2Speed);
Serial.println("Fan1: " + String(map(fan1Speed, 0, 255, 0, 100)) + "%, " +
"Fan2: " + String(map(fan2Speed, 0, 255, 0, 100)) + "%");
});
}
Controle de Volume de Áudio
// For controlling audio amplifier or volume IC
const int VOLUME1_PIN = 9; // PWM output to volume control
const int VOLUME2_PIN = 10; // Second channel or tone control
void setupAudioControl() {
pinMode(VOLUME1_PIN, OUTPUT);
pinMode(VOLUME2_PIN, OUTPUT);
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Use logarithmic scaling for better audio perception
float volume1 = pow(slider1 / 255.0, 2) * 255; // Square law
float volume2 = pow(slider2 / 255.0, 2) * 255;
analogWrite(VOLUME1_PIN, (int)volume1);
analogWrite(VOLUME2_PIN, (int)volume2);
Serial.println("Volume1: " + String((int)volume1) +
", Volume2: " + String((int)volume2));
});
}
Tutorial em Vídeo
O vídeo de demonstração abaixo usa o código abaixo:
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/diyables-web-apps-web-slider
*/
/*
* DIYables WebApp Library - Web Slider Example
*
* This example demonstrates the Web Slider feature:
* - Two independent sliders (0-255)
* - Real-time value monitoring
* - Template for hardware control
*
* Hardware: Arduino Uno R4 WiFi or DIYables STEM V4 IoT
*
* Setup:
* 1. Update WiFi credentials below
* 2. Upload the sketch to your Arduino
* 3. Open Serial Monitor to see the IP address
* 4. Navigate to http://[IP_ADDRESS]/webslider
*/
#include <DIYablesWebApps.h>
#include <Servo.h>
Servo servo1, servo2;
// WiFi credentials - UPDATE THESE WITH YOUR NETWORK
const char WIFI_SSID[] = "YOUR_WIFI_SSID";
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD";
// Create WebApp server and page instances
UnoR4ServerFactory serverFactory;
DIYablesWebAppServer webAppsServer(serverFactory, 80, 81);
DIYablesHomePage homePage;
DIYablesWebSliderPage webSliderPage;
// Current slider values
int slider1Value = 64; // Default 25%
int slider2Value = 128; // Default 50%
void setup() {
Serial.begin(9600);
delay(1000);
// TODO: Initialize your hardware pins here
servo1.attach(3);
servo2.attach(5);
// Set initial positions
servo1.write(map(slider1Value, 0, 255, 0, 180));
servo2.write(map(slider2Value, 0, 255, 0, 180));
Serial.println("DIYables WebApp - Web Slider Example");
// Add home and web slider pages
webAppsServer.addApp(&homePage);
webAppsServer.addApp(&webSliderPage);
// Optional: Add 404 page for better user experience
webAppsServer.setNotFoundPage(DIYablesNotFoundPage());
// Start the WebApp server
if (!webAppsServer.begin(WIFI_SSID, WIFI_PASSWORD)) {
while (1) {
Serial.println("Failed to start WebApp server!");
delay(1000);
}
}
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
slider1Value = slider1;
slider2Value = slider2;
// Map slider values (0-255) to servo angles (0-180°)
int angle1 = map(slider1, 0, 255, 0, 180);
int angle2 = map(slider2, 0, 255, 0, 180);
// Move servos to calculated positions
servo1.write(angle1);
servo2.write(angle2);
Serial.println("Servo1: " + String(angle1) + "°, Servo2: " + String(angle2) + "°");
});
// Set up callback for config requests (when client requests current values)
webSliderPage.onSliderValueToWeb([]() {
webSliderPage.sendToWebSlider(slider1Value, slider2Value);
Serial.println("Web client requested values - Sent: Slider1=" + String(slider1Value) + ", Slider2=" + String(slider2Value));
});
}
void loop() {
// Handle WebApp server communications
webAppsServer.loop();
// TODO: Add your main application code here
delay(10);
}
Solução de Problemas
Problemas Comuns
1. Os sliders não respondem
- Verifique a conexão WebSocket no console do navegador
- Verifique a conectividade de rede entre o dispositivo e o Arduino
- Atualize a página do navegador para reiniciar a conexão
- Verifique erros de conexão no Serial Monitor
2. Os valores não alcançam a faixa completa
- Verifique as configurações de faixa do slider na interface web
- Verifique problemas de mapeamento de valores na função de callback
- Teste com navegadores ou dispositivos diferentes
3. Controle irregular ou inconsistente
- Implemente a suavização de valores para mudanças graduais
- Verifique problemas de latência de rede
- Adicione debouncing para mudanças rápidas de valor
4. A saída PWM não funciona
- Verifique se os pinos suportam PWM (consulte a pinagem do Arduino)
- Garanta que analogWrite() seja chamado com os números de pino corretos
- Verifique as conexões de hardware e os requisitos de carga
Dicas de Depuração
Adicione uma depuração abrangente:
void debugSliderValues(int slider1, int slider2) {
Serial.println("=== Slider Debug ===");
Serial.println("Slider 1: " + String(slider1) + " (" + String(map(slider1, 0, 255, 0, 100)) + "%)");
Serial.println("Slider 2: " + String(slider2) + " (" + String(map(slider2, 0, 255, 0, 100)) + "%)");
Serial.println("PWM Pin 9: " + String(slider1));
Serial.println("PWM Pin 10: " + String(slider2));
Serial.println("===================");
}
Ideias de Projetos
Projetos de Controle de Iluminação
- Controle de brilho da iluminação de um cômodo
- Interface de mistura de cores RGB
- Controle de velocidade de animação de fita LED
- Controle de intensidade de iluminação de palco
Projetos de Controle de Motor
- Controle de velocidade de robô
- Regulagem de velocidade de ventilador
- Controle de vazão de bomba
- Velocidade de esteira transportadora
Projetos de Áudio
- Interface de controle de volume
- Controle de tom/equalizador
- Intensidade de efeitos sonoros
- Controle de visualização musical
Automação Residencial
- Controle de climatização (intensidade de aquecimento/resfriamento)
- Controle de posição de persianas
- Controle de vazão de sistema de irrigação
- Brilho/volume de dispositivos inteligentes
Integração com Outros Exemplos
Combinar com o WebJoystick
Use os sliders para limites de velocidade e o joystick para a direção:
// Global speed limit from sliders
int maxSpeed = 255;
// In WebSlider callback
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
maxSpeed = slider1; // Use slider 1 as global speed limit
});
// In WebJoystick callback
webJoystickPage.onJoystickValueFromWeb([](int x, int y) {
// Scale joystick values by slider-controlled speed limit
int scaledX = map(x, -100, 100, -maxSpeed, maxSpeed);
int scaledY = map(y, -100, 100, -maxSpeed, maxSpeed);
controlRobot(scaledX, scaledY);
});
Combinar com o WebDigitalPins
Use os sliders para controlar o PWM e os pinos digitais para ligar/desligar:
webSliderPage.onSliderValueFromWeb([](int slider1, int slider2) {
// Only apply PWM if corresponding digital pins are ON
if (webDigitalPinsPage.getPinState(2)) {
analogWrite(9, slider1);
} else {
analogWrite(9, 0);
}
if (webDigitalPinsPage.getPinState(3)) {
analogWrite(10, slider2);
} else {
analogWrite(10, 0);
}
});
Próximos Passos
Depois de dominar o exemplo WebSlider, experimente:
- WebJoystick - Para controle direcional 2D
- WebDigitalPins - Para controle discreto de ligar/desligar
- WebMonitor - Para depurar os valores dos sliders
- MultipleWebApps - Combinando sliders com outros controles
Suporte
Para obter ajuda adicional:
- Consulte a documentação de referência da API
- Visite os tutoriais da DIYables: https://newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-diyables-webapps
- Fóruns da comunidade Arduino
