Arduino UNO R4 - GPS
Este tutorial ensina como usar o Arduino Uno R4 com um módulo GPS. Em detalhes, vamos aprender a obter as coordenadas GPS (longitude, latitude, altitude), a velocidade GPS (em quilômetros por hora) e a data e hora atuais de um módulo GPS NEO-6M. Também vamos aprender a calcular a distância da nossa localização GPS atual até coordenadas específicas, como as de Londres.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo GPS NEO-6M
Pinagem
O módulo GPS NEO-6M tem 4 pinos:
- Pino VCC: conecte este pino ao VCC (5V).
- Pino GND: conecte este pino ao GND (0V).
- Pino TX: usado para comunicação serial. Conecte-o ao pino RX da Serial (ou SoftwareSerial) do Arduino UNO R4.
- Pino RX: usado para comunicação serial. Conecte-o ao pino TX da Serial (ou SoftwareSerial) do Arduino UNO R4.

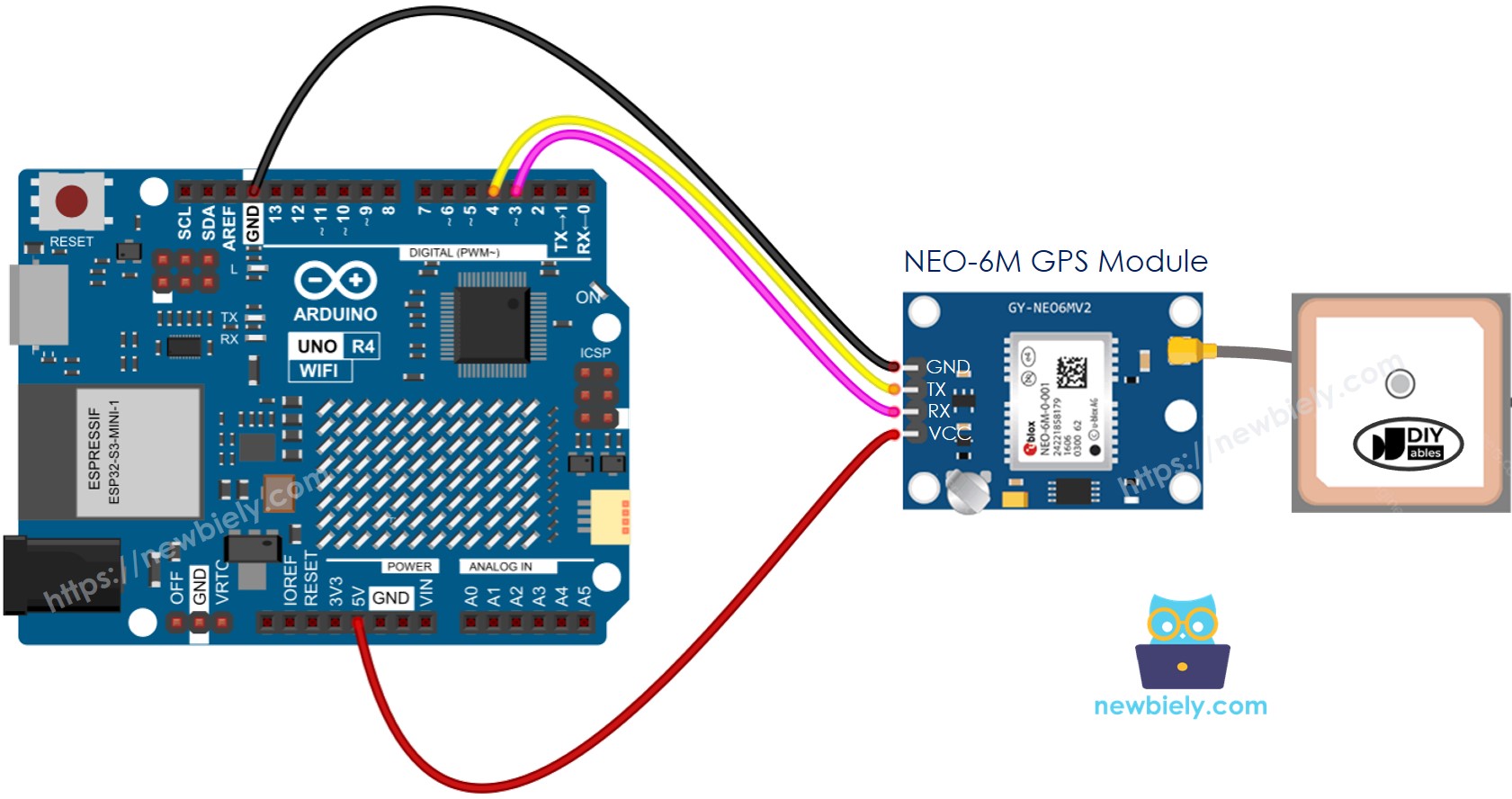

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image

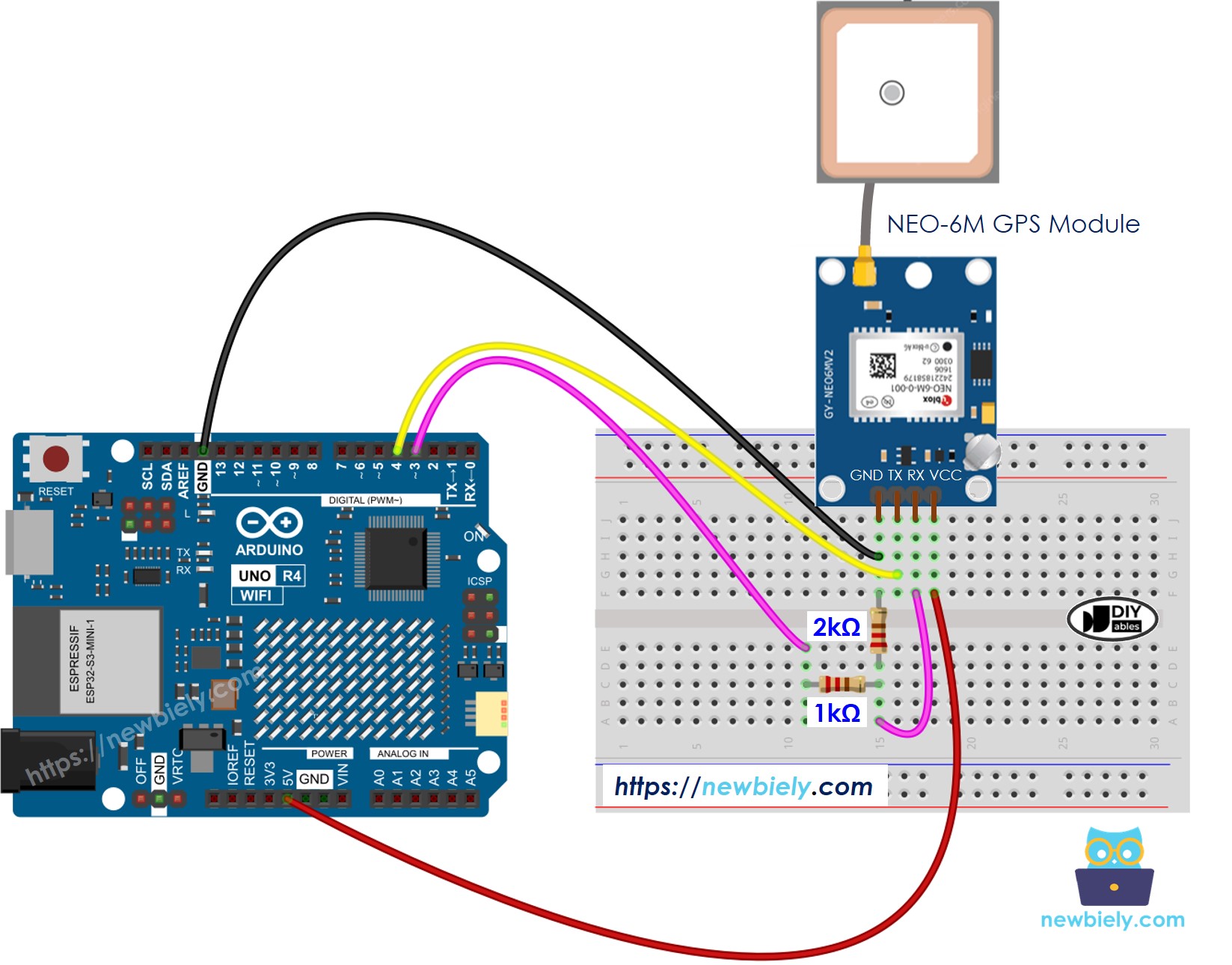

Observe que o diagrama de ligação mostrado acima pode funcionar, mas não é recomendado. O pino TX do Arduino UNO R4 envia um sinal de 5V, enquanto o pino RX do módulo GPS só aguenta 3,3V. Por segurança, você deve usar um divisor de tensão entre o pino TX do Arduino UNO R4 e o pino RX do módulo GPS. Essa montagem está ilustrada no diagrama abaixo.
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
Código Arduino UNO R4
Lendo as coordenadas GPS, a velocidade (km/h) e a data e hora
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-gps
*/
#include <TinyGPS++.h>
#include <SoftwareSerial.h>
#define RX_PIN 4 // The Arduino UNO R4 pin connected to the TX of the GPS module
#define TX_PIN 3 // The Arduino UNO R4 pin connected to the RX of the GPS module
TinyGPSPlus gps; // the TinyGPS++ object
SoftwareSerial gpsSerial(RX_PIN, TX_PIN); // the serial interface to the GPS module
void setup() {
Serial.begin(9600);
gpsSerial.begin(9600); // Default baud of NEO-6M GPS module is 9600
Serial.println(F("Arduino - GPS module"));
}
void loop() {
if (gpsSerial.available() > 0) {
if (gps.encode(gpsSerial.read())) {
if (gps.location.isValid()) {
Serial.print(F("- latitude: "));
Serial.println(gps.location.lat());
Serial.print(F("- longitude: "));
Serial.println(gps.location.lng());
Serial.print(F("- altitude: "));
if (gps.altitude.isValid())
Serial.println(gps.altitude.meters());
else
Serial.println(F("INVALID"));
} else {
Serial.println(F("- location: INVALID"));
}
Serial.print(F("- speed: "));
if (gps.speed.isValid()) {
Serial.print(gps.speed.kmph());
Serial.println(F(" km/h"));
} else {
Serial.println(F("INVALID"));
}
Serial.print(F("- GPS date&time: "));
if (gps.date.isValid() && gps.time.isValid()) {
Serial.print(gps.date.year());
Serial.print(F("-"));
Serial.print(gps.date.month());
Serial.print(F("-"));
Serial.print(gps.date.day());
Serial.print(F(" "));
Serial.print(gps.time.hour());
Serial.print(F(":"));
Serial.print(gps.time.minute());
Serial.print(F(":"));
Serial.println(gps.time.second());
} else {
Serial.println(F("INVALID"));
}
Serial.println();
}
}
if (millis() > 5000 && gps.charsProcessed() < 10)
Serial.println(F("No GPS data received: check wiring"));
}
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima no Arduino IDE.
- Conecte o Arduino Uno R4 ao módulo GPS de acordo com o diagrama fornecido.
- Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 correta (por exemplo, Arduino Uno R4 WiFi) e a porta COM.

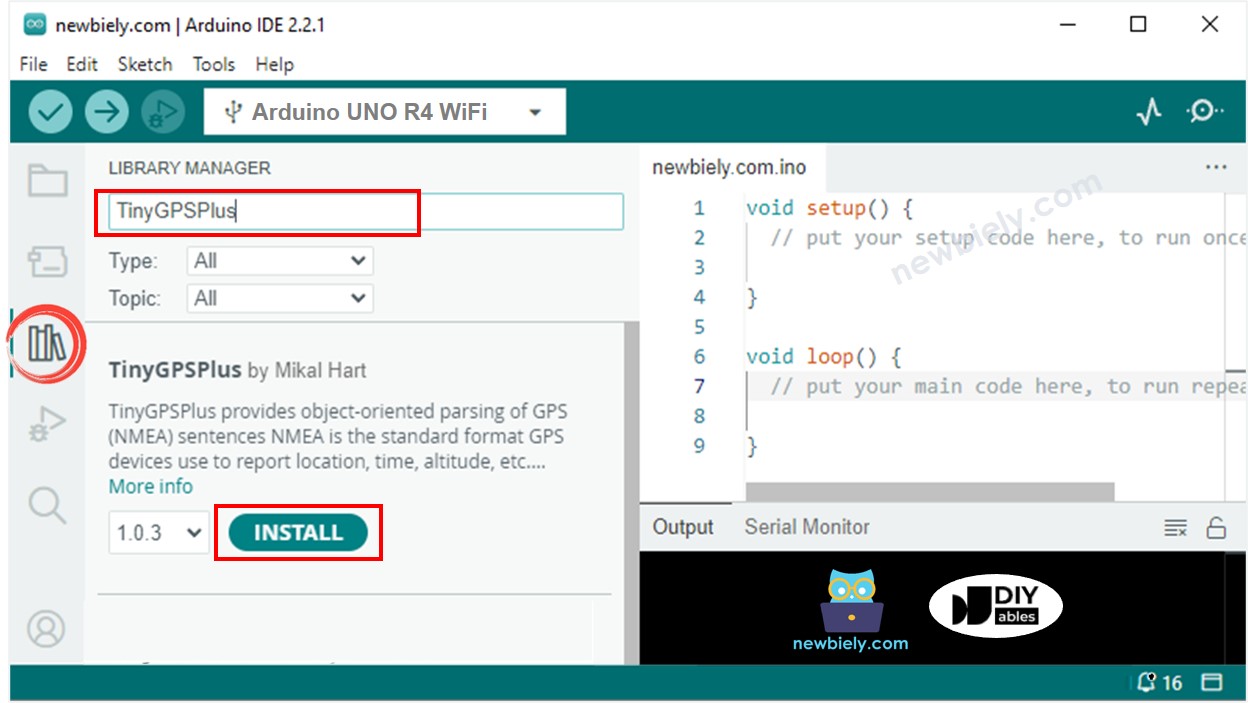

- Vá ao ícone de Bibliotecas no lado esquerdo do Arduino IDE.
- Digite TinyGPSPlus na caixa de pesquisa e procure a biblioteca TinyGPSPlus de Mikal Hart
- Clique no botão Instalar para adicionar a biblioteca TinyGPSPlus.
- Copie o código e abra-o no Arduino IDE.
- Clique no botão Upload do Arduino IDE para enviar o código ao Arduino UNO R4.
- Confira o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
Calculando a distância da localização atual até uma localização predefinida
Este código descobre a distância entre você e Londres (latitude: 51.508131, longitude: -0.128002).
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-gps
*/
#include <TinyGPS++.h>
#include <SoftwareSerial.h>
#define RX_PIN 4 // The Arduino UNO R4 pin connected to the TX of the GPS module
#define TX_PIN 3 // The Arduino UNO R4 pin connected to the RX of the GPS module
TinyGPSPlus gps; // the TinyGPS++ object
SoftwareSerial gpsSerial(RX_PIN, TX_PIN); // the serial interface to the GPS module
const double LONDON_LAT = 51.508131;
const double LONDON_LON = -0.128002;
void setup() {
Serial.begin(9600);
gpsSerial.begin(9600); // Default baud of NEO-6M GPS module is 9600
Serial.println(F("Arduino - GPS module"));
}
void loop() {
if (gpsSerial.available() > 0) {
if (gps.encode(gpsSerial.read())) {
if (gps.location.isValid()) {
double latitude = gps.location.lat();
double longitude = gps.location.lng();
unsigned long distanceKm = TinyGPSPlus::distanceBetween(latitude, longitude, LONDON_LAT, LONDON_LON) / 1000;
Serial.print(F("- latitude: "));
Serial.println(latitude);
Serial.print(F("- longitude: "));
Serial.println(longitude);
Serial.print(F("- distance to London: "));
Serial.println(distanceKm);
} else {
Serial.println(F("- location: INVALID"));
}
Serial.println();
}
}
if (millis() > 5000 && gps.charsProcessed() < 10)
Serial.println(F("No GPS data received: check wiring"));
}
Passos Rápidos
- Copie o código e abra-o no Arduino IDE.
- Clique no botão Upload do Arduino IDE para enviar o código ao Arduino UNO R4.
- Confira o resultado no Serial Monitor.
