Arduino UNO R4 - Piscar vários LEDs

Este guia mostra como programar um Arduino UNO R4 para fazer vários LEDs piscarem em frequências diferentes, sem usar a função delay(). Ele oferece o código de duas maneiras:

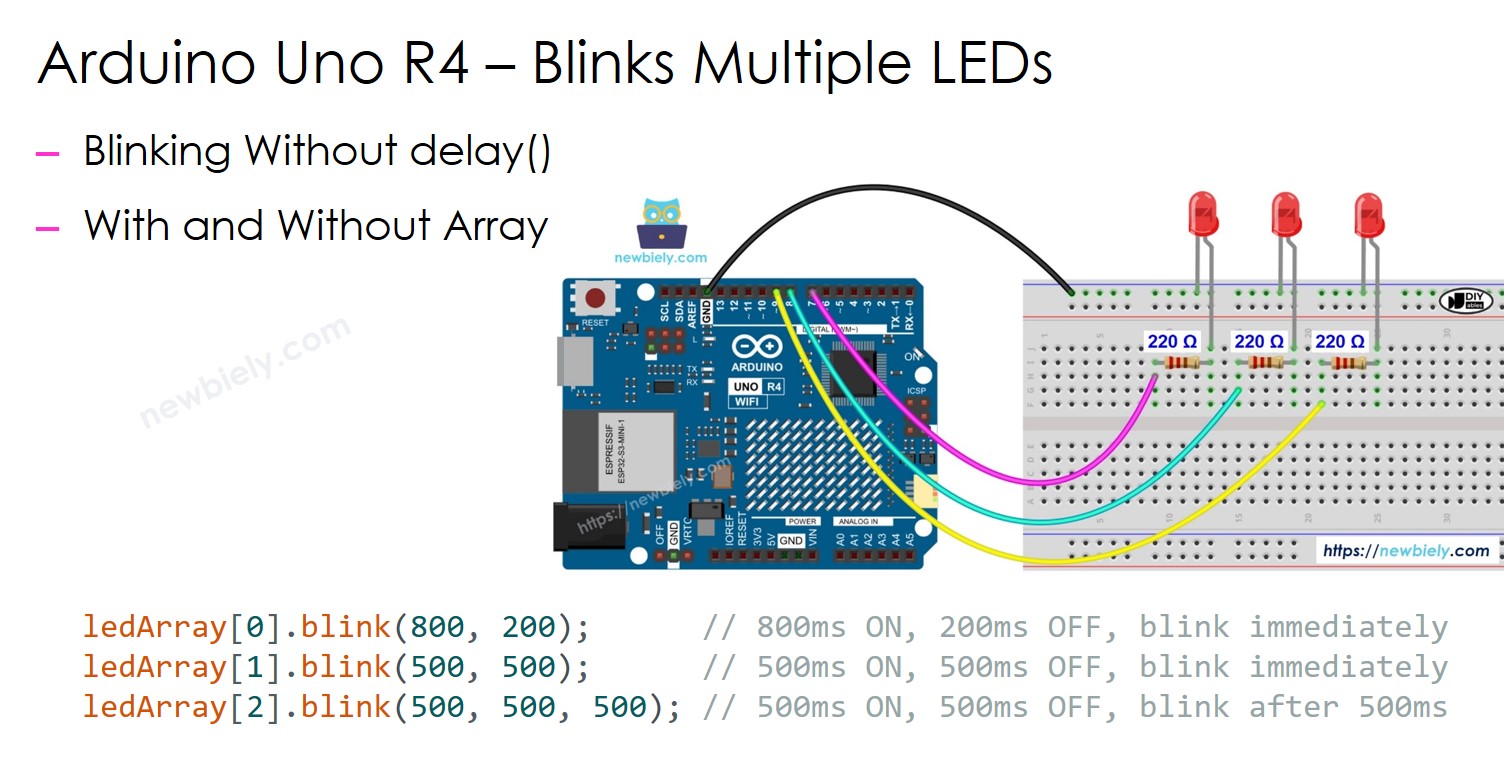

Arduino UNO R4 piscando vários LEDs
Arduino UNO R4 piscando vários LEDs usando array

Vamos demonstrar com três LEDs. Você pode ajustar isso facilmente para dois LEDs, quatro LEDs ou mais.

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativa) Button and LED Kit
1	×	220Ω Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Sobre o LED

Explore nosso guia completo sobre LEDs, que aborda como conectar o hardware, como eles funcionam, como configurá-los com o Arduino UNO R4 e os passos de programação. Saiba mais aqui:

Tutorial de LED com Arduino UNO R4

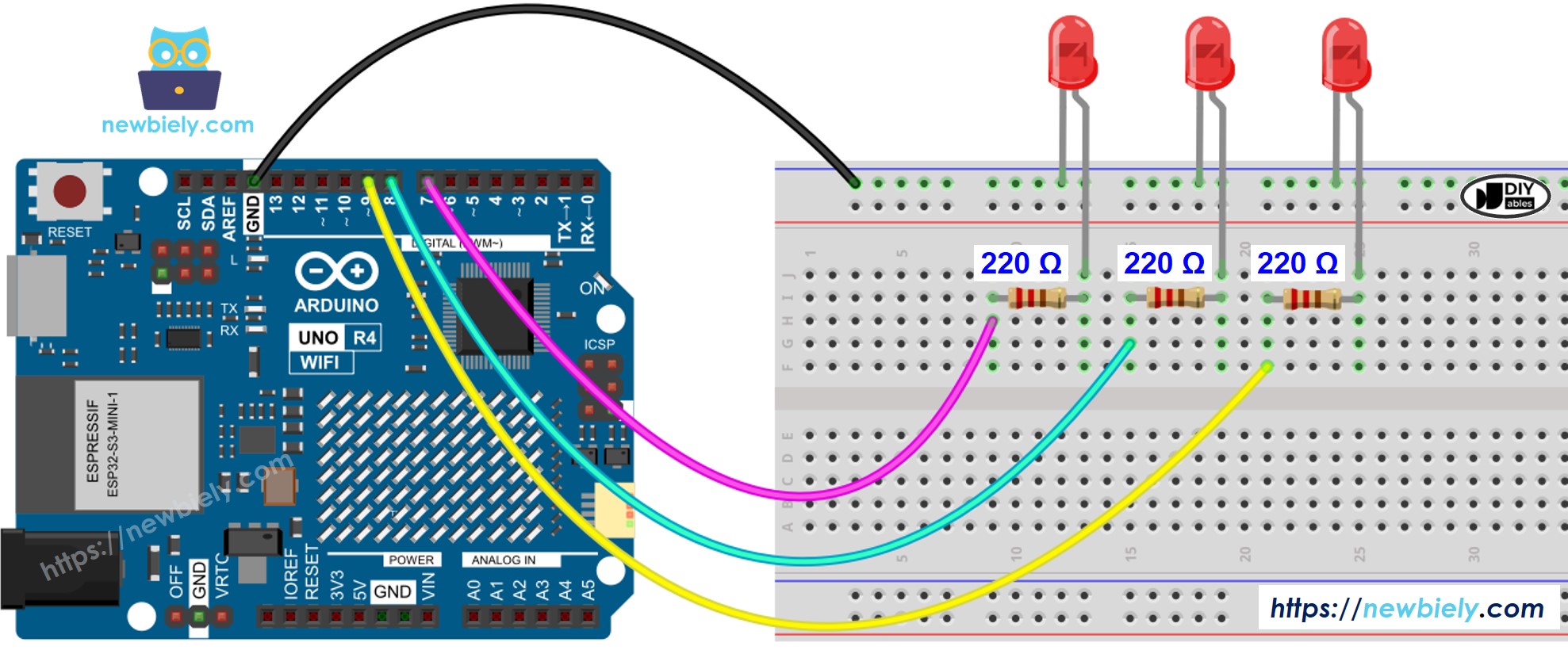

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Código Arduino UNO R4 - Piscar Vários LEDs

Para piscar vários LEDs ao mesmo tempo, não devemos usar a função delay(). Essa função impede que o restante do código seja executado, o que significa que não conseguimos piscar LEDs diferentes juntos. Devemos usar a função millis() para controlar o tempo.

Para iniciantes, gerenciar os timestamps ao piscar vários LEDs pode ser difícil. Felizmente, a biblioteca ezLED torna isso mais fácil, cuidando do gerenciamento dos timestamps dentro da própria biblioteca. Isso significa que os usuários não precisam se preocupar em gerenciar os timestamps ao usar a biblioteca. Além disso, usar um grupo de LEDs pode deixar o código mais claro e mais curto.

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-blink-multiple-led */ #include <ezLED.h> // ezLED library by ArduinoGetStarted.com #define PIN_LED_1 7 // The Arduino UNO R4 pin connected to LED 1 #define PIN_LED_2 8 // The Arduino UNO R4 pin connected to LED 2 #define PIN_LED_3 9 // The Arduino UNO R4 pin connected to LED 3 ezLED led1(PIN_LED_1); // create ezLED object that attach to pin PIN_LED_1 ezLED led2(PIN_LED_2); // create ezLED object that attach to pin PIN_LED_2 ezLED led3(PIN_LED_3); // create ezLED object that attach to pin PIN_LED_3 void setup() { Serial.begin(9600); led1.blink(800, 200); // 800ms ON, 200ms OFF, blink immediately led2.blink(500, 500); // 500ms ON, 500ms OFF, blink immediately led3.blink(500, 500, 500); // 500ms ON, 500ms OFF, blink after 500ms } void loop() { led1.loop(); // MUST call the led1.loop() function in loop() led2.loop(); // MUST call the led2.loop() function in loop() led3.loop(); // MUST call the led3.loop() function in loop() // DO SOMETHING HERE }

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
Conecte o Arduino Uno R4 aos LEDs de acordo com o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.

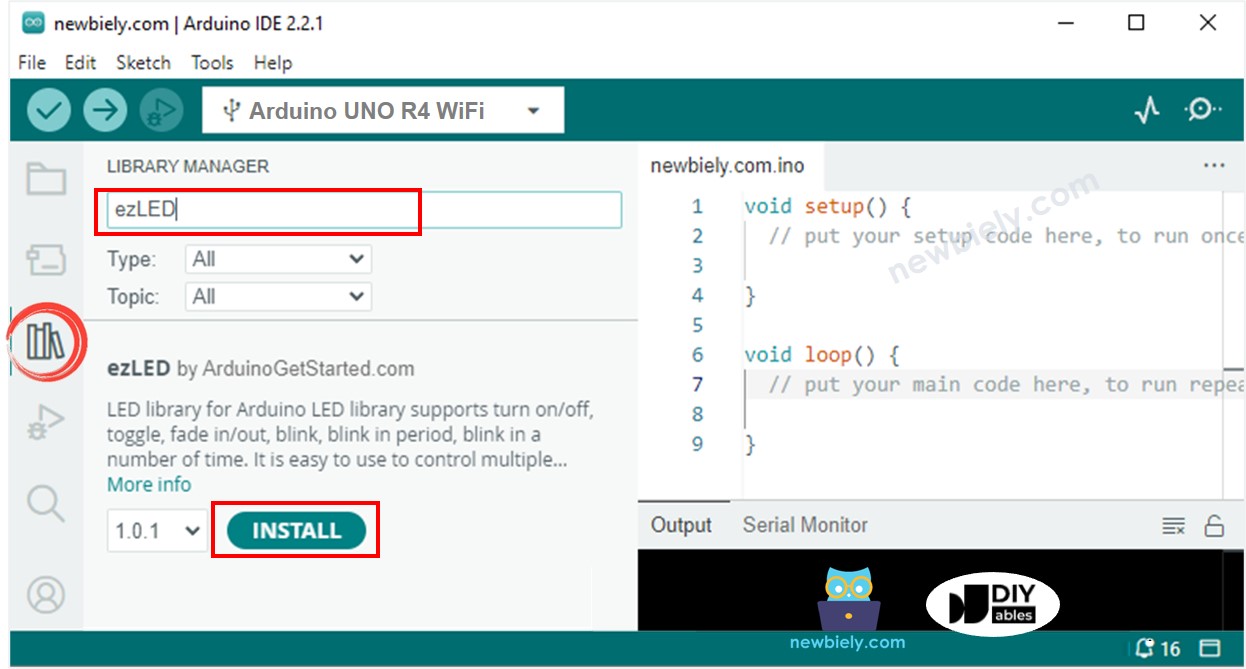

Clique no ícone Libraries no lado esquerdo da Arduino IDE.
Digite "ezLED" na caixa de pesquisa e encontre a biblioteca de LED criada por Arduino UNO R4GetStarted.
Clique no botão Install para adicionar a biblioteca ezLED.

Copie o código fornecido e cole-o na Arduino IDE.
Para carregar o código em uma placa Arduino UNO R4, clique no botão Upload na Arduino IDE.

Como fazer upload do código do Arduino UNO R4 na Arduino IDE

Veja se o LED está ligado ou desligado.

Código Arduino UNO R4 - Piscar Vários LEDs usando array

Podemos melhorar o código acima usando um array de LEDs. O código abaixo usa o array para gerenciar os objetos LED.

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-blink-multiple-led */ #include <ezLED.h> // ezLED library by ArduinoGetStarted.com #define NUM_LED 3 // three LEDs #define PIN_LED_1 7 // The Arduino UNO R4 pin connected to LED 1 #define PIN_LED_2 8 // The Arduino UNO R4 pin connected to LED 2 #define PIN_LED_3 9 // The Arduino UNO R4 pin connected to LED 3 ezLED ledArray[NUM_LED] = { ezLED(PIN_LED_1), // create ezLED object that attach to pin PIN_LED_1 ezLED(PIN_LED_2), // create ezLED object that attach to pin PIN_LED_2 ezLED(PIN_LED_3) // create ezLED object that attach to pin PIN_LED_3 }; void setup() { Serial.begin(9600); ledArray[0].blink(800, 200); // 800ms ON, 200ms OFF, blink immediately ledArray[1].blink(500, 500); // 500ms ON, 500ms OFF, blink immediately ledArray[2].blink(500, 500, 500); // 500ms ON, 500ms OFF, blink after 500ms } void loop() { for (int i = 0; i < NUM_LED; i++) ledArray[i].loop(); // MUST call the led.loop() function in loop() // DO SOMETHING HERE }

Usando a biblioteca ezLED, podemos piscar vários LEDs de forma flexível, assim:

Fazer vários LEDs piscarem em velocidades diferentes.
Fazer vários LEDs começarem a piscar em momentos diferentes.
Fazer cada LED piscar durante um tempo específico.
Fazer cada LED piscar um certo número de vezes.

Veja o código de exemplo na biblioteca.
