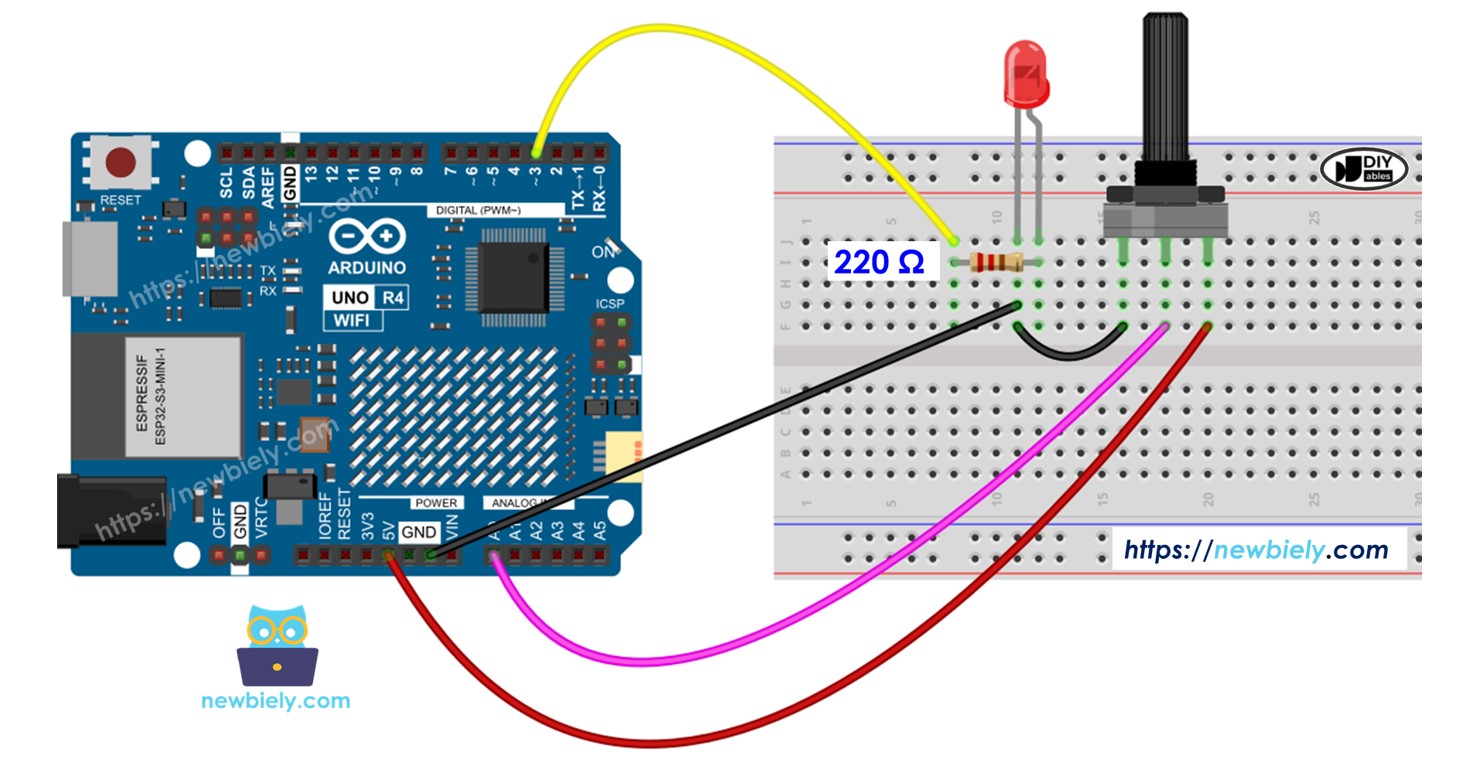

Arduino UNO R4 - Potenciômetro com fade de LED
Este tutorial ensina como programar o Arduino UNO R4 para controlar o brilho de um LED com base no valor de saída de um potenciômetro.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.
Sobre o LED e o Potenciômetro
Conheça o LED e o potenciômetro (pinagem, funcionamento, programação) nos tutoriais a seguir:

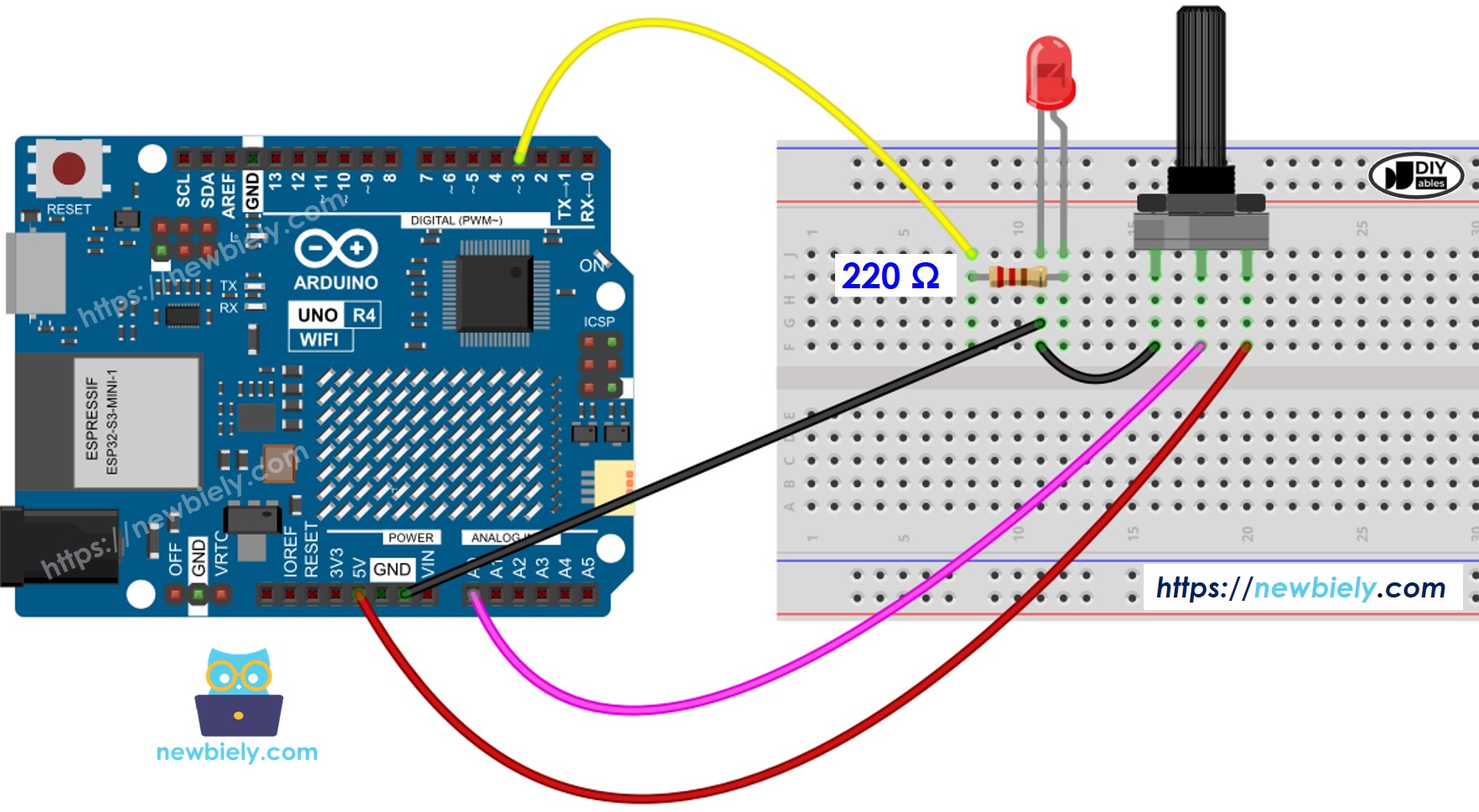

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
Como Programar
- Lê a entrada no pino analógico A0 (o valor vai de 0 a 1023)
int adc_value = analogRead(A0);
- Converte para um nível de brilho (um número de 0 a 255)
int brightness = map(adc_value, 0, 1023, 0, 255);
- Define o brilho do LED conectado ao pino 3.
analogWrite(LED_PIN, brightness);
Código Arduino UNO R4
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-potentiometer-fade-led
*/
#define LED_PIN 3 // The Arduino UNO R4 pin connected LED
#define POTENTIOMETER_PIN A0 // The Arduino UNO R4 pin connected potentiometer
void setup() {
// initialize serial communication at 9600 bits per second:
Serial.begin(9600);
// declare LED pin to be an output:
pinMode(LED_PIN, OUTPUT);
}
void loop() {
// reads the input on analog pin A0 (value between 0 and 1023)
int adc_value = analogRead(POTENTIOMETER_PIN);
// scales it to brightness (value between 0 and 255)
int brightness = map(adc_value, 0, 1023, 0, 255);
// sets the brightness LED that connects to pin 3
analogWrite(LED_PIN, brightness);
// print out the value
Serial.print("Analog: ");
Serial.print(adc_value);
Serial.print(", Brightness: ");
Serial.println(brightness);
delay(100);
}
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
- Faça a ligação dos componentes de acordo com o diagrama fornecido.
- Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
- Copie o código e abra-o na Arduino IDE
- Clique no botão Upload na Arduino IDE para enviar o código ao Arduino UNO R4
- Abra o Serial Monitor
- Gire o potenciômetro
- Observe o LED
- Verifique o resultado no Serial Monitor
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
Analog: 6, Brightness: 1
Analog: 34, Brightness: 8
Analog: 89, Brightness: 22
Analog: 149, Brightness: 37
Analog: 214, Brightness: 53
Analog: 297, Brightness: 74
Analog: 365, Brightness: 90
Analog: 431, Brightness: 107
Analog: 510, Brightness: 127
Analog: 589, Brightness: 146
Analog: 695, Brightness: 173
Analog: 790, Brightness: 196
Analog: 970, Brightness: 241
Analog: 996, Brightness: 248
Analog: 1018, Brightness: 253
Analog: 1023, Brightness: 255
