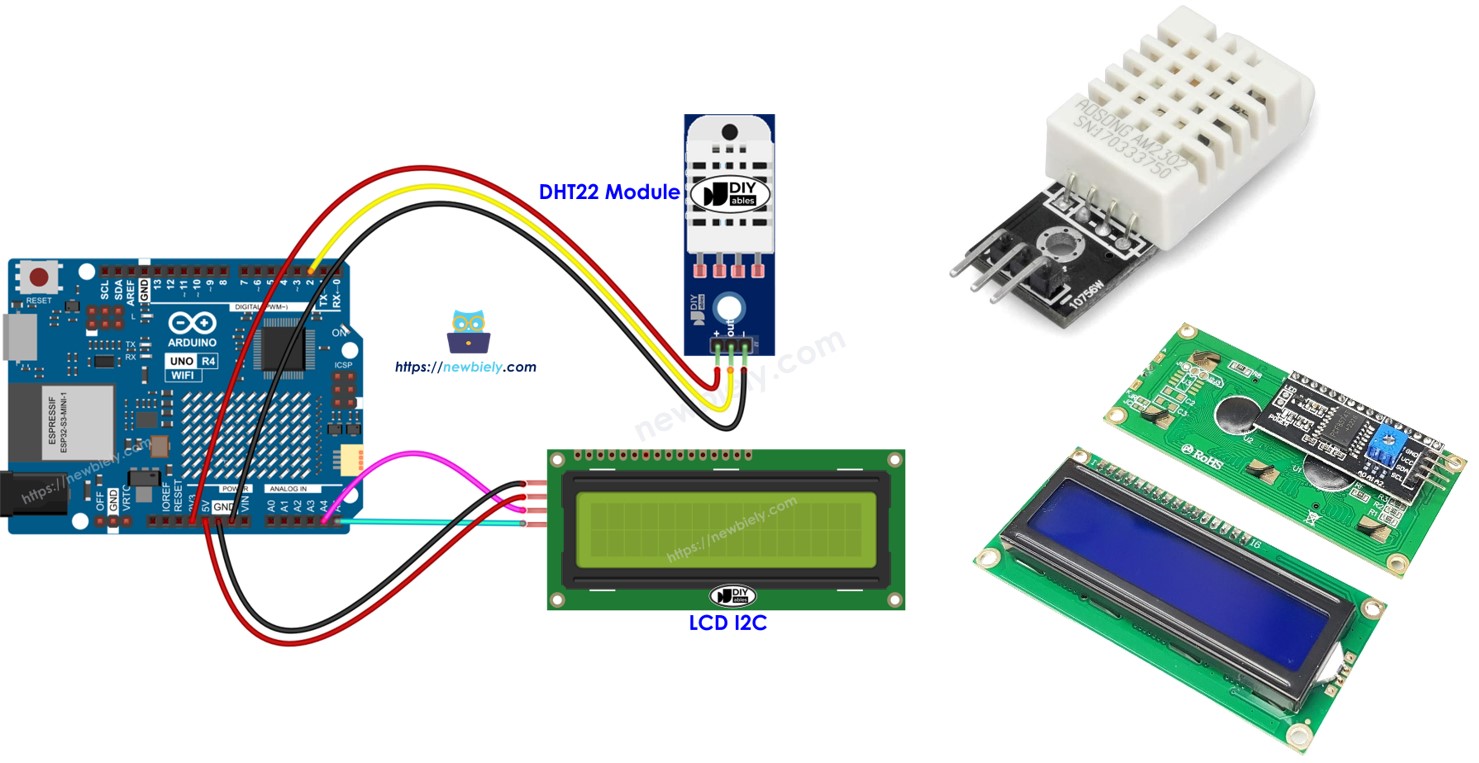

Arduino UNO R4 - DHT22 - LCD

Vamos aprender a programar um Arduino UNO R4 para ler a temperatura e a umidade de um sensor DHT22 e mostrá-las em uma tela LCD I2C.

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	LCD I2C 16x2
1	×	LCD I2C 1602 Display Compact-Size 5V
1	×	(Alternativa) LCD I2C 20x4
1	×	DHT22 Módulo Sensor de Temperatura e Umidade
1	×	(Alternativa) DHT22 Sensor
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Alternatively, you can assemble the LCD I2C display using LCD 1602 Display and PCF8574 I2C Adapter Module.

Sobre o DHT22 e o LCD

Conheça o sensor DHT22 e o LCD, incluindo a pinagem, as funções e a programação, nos tutoriais abaixo:

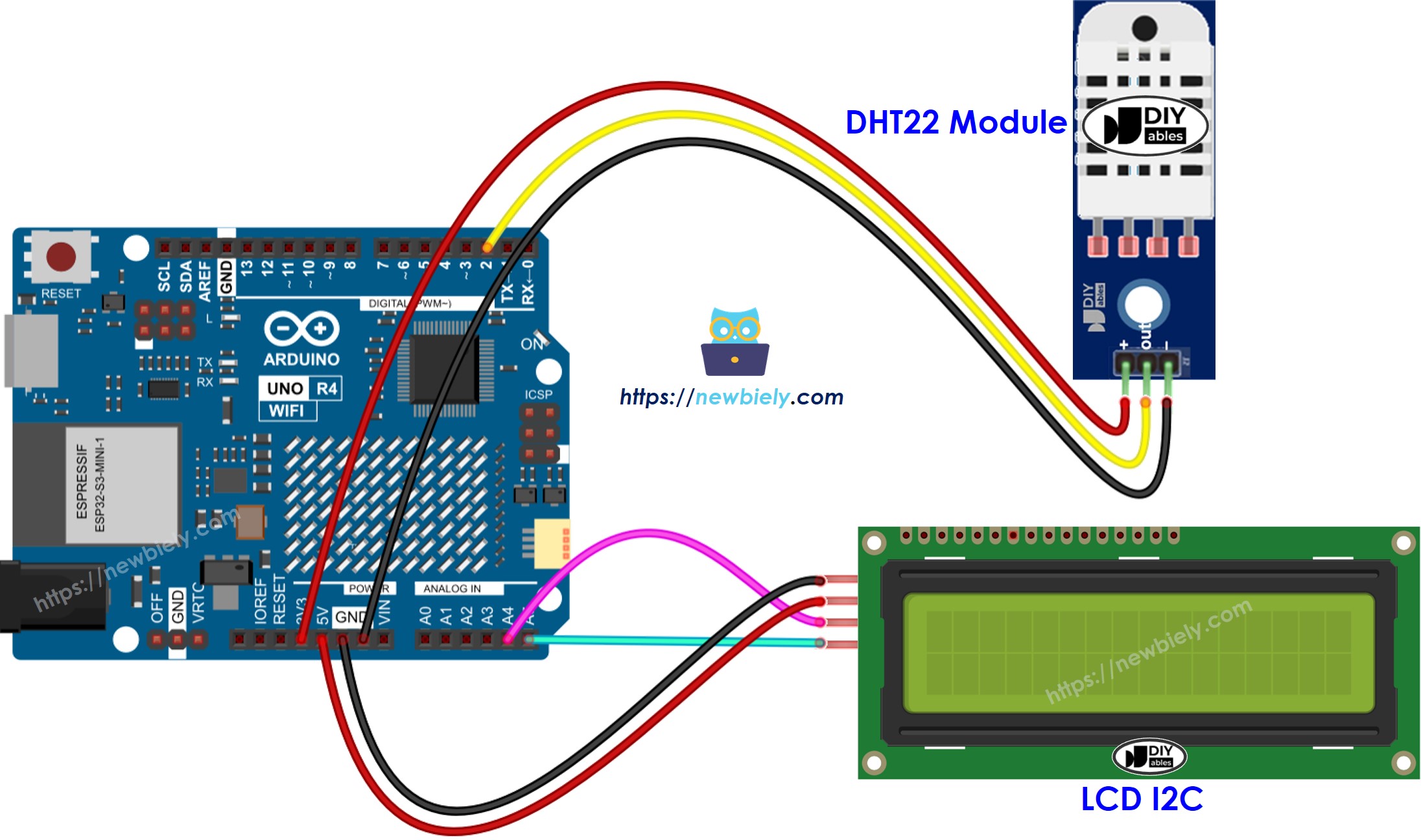

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Código Arduino UNO R4 - Sensor DHT22 - LCD I2C

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-dht22-lcd */ #include <DIYables_LCD_I2C.h> #include <DHT.h> #define DHT22_PIN 2 // The Arduino Uno R4 pin connected to DHT22 module DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht22(DHT22_PIN, DHT22); void setup() { dht22.begin(); // initialize the sensor lcd.init(); // initialize the lcd lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht22.readHumidity(); // read humidity float tempC = dht22.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(tempC)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(tempC); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Nota:

O endereço do LCD I2C pode variar conforme o fabricante. No nosso código, usamos o endereço 0x27, fornecido pelo fabricante DIYables.

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
Conecte o Arduino Uno R4 ao módulo DHT22 e ao LCD I2C conforme o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 correta (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
Clique no ícone Libraries no lado esquerdo da Arduino IDE.
Digite "DHT" na caixa de pesquisa e procure a biblioteca DHT sensor library da Adafruit.
Clique no botão Install para adicionar a biblioteca.

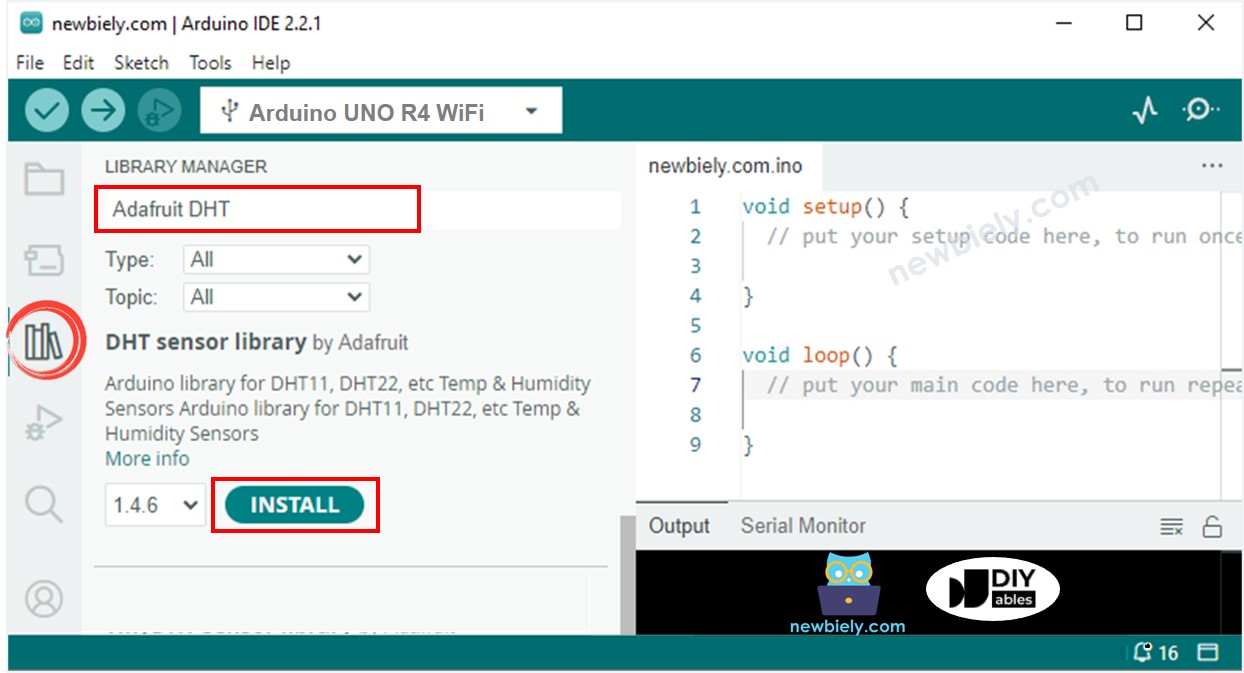

Biblioteca do sensor DHT do Arduino UNO R4

Você precisará instalar dependências adicionais da biblioteca.
Clique no botão Install All para instalar todas as dependências da biblioteca.

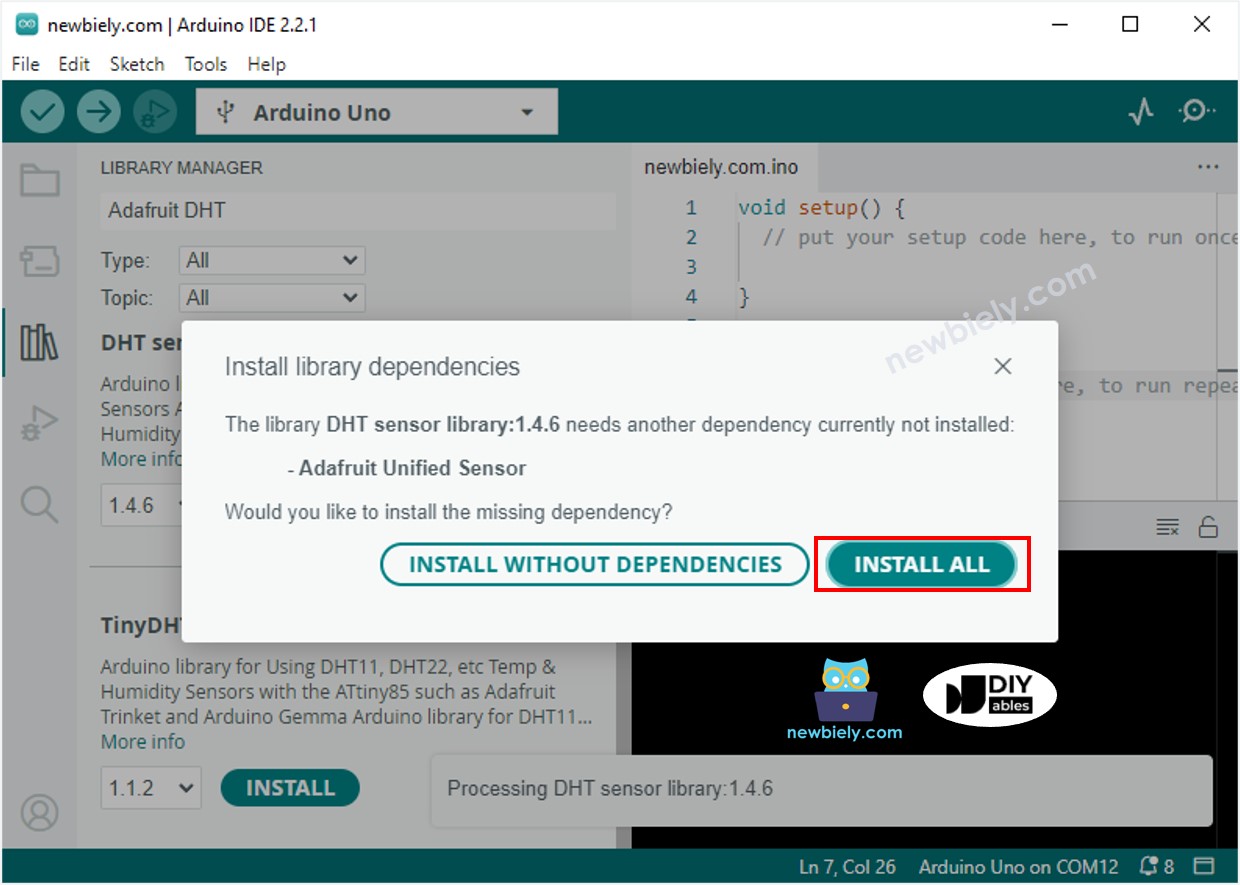

Biblioteca Adafruit Unified Sensor do Arduino UNO R4

Pesquise por "DIYables LCD I2C" e escolha a biblioteca DIYables_LCD_I2C da DIYables. Clique no botão Install para instalar a biblioteca.

Biblioteca DIYables LCD I2C do Arduino UNO R4

Copie o código acima e abra-o na Arduino IDE.
Clique no botão Upload na Arduino IDE para enviar o código ao Arduino UNO R4.
Mude a temperatura ao redor do sensor, deixando-a mais quente ou mais fria.
Observe o resultado no LCD.

Se a tela LCD não mostrar nenhuma informação, confira aqui: Solução de Problemas do LCD I2C
