Arduino UNO R4 - Sensor de Luz

Este tutorial ensina você a usar o sensor de luz LDR com o Arduino UNO R4. Em detalhes, vamos aprender:

Como um sensor de luz LDR funciona.
Como conectar um sensor de luz ao Arduino UNO R4.
Como escrever um programa para o Arduino UNO R4 ler o valor do sensor de luz.

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Luz
1	×	10 kΩ Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

O sensor de luz LDR é muito barato, mas exige um resistor na ligação, o que pode deixar a montagem mais complexa. Para simplificar a ligação, você pode usar um módulo sensor de luz LDR como alternativa.

Sobre o Sensor de Luz

Este tutorial usa um sensor de luz conhecido como fotorresistor, também chamado de Resistor Dependente de Luz (LDR) ou fotocélula. Ele é usado para detectar e medir o quanto a luz ao redor está forte.

Pinagem

Um fotorresistor tem dois pinos. Como ele é um tipo de resistor, não precisamos identificar esses pinos separadamente. Eles são iguais.

Como Funciona

Um fotorresistor é um tipo especial de resistor que muda sua resistência conforme a quantidade de luz que detecta. Quando há muita luz, a resistência do fotorresistor fica muito baixa. Quando há pouca ou nenhuma luz, a resistência fica muito alta. Medindo a resistência do fotorresistor, podemos determinar se a luz ao redor está forte ou fraca. Assim, podemos usá-lo para detectar e medir níveis de luz em diferentes ambientes.

O valor do sensor de luz dá uma ideia aproximada de quão forte é a luz, mas não informa a quantidade exata de luz. Por isso, use-o apenas em situações em que você não precisa de medições muito precisas.

Arduino UNO R4 - Sensor de Luz

O Arduino UNO R4 tem os pinos A0 a A5, que podem ser usados como entrada analógica. Esses pinos convertem a tensão, de 0 volt até VCC, em números entre 0 e 1023. Esses números são chamados de ADC ou valores analógicos.

Ao conectar um pino do fotorresistor a um pino de entrada analógica do Arduino UNO R4, podemos programar o Arduino UNO R4 para ler o valor analógico do pino usando a função analogRead(). Isso nos ajuda a determinar os níveis relativos de luz.

Diagrama de Ligação

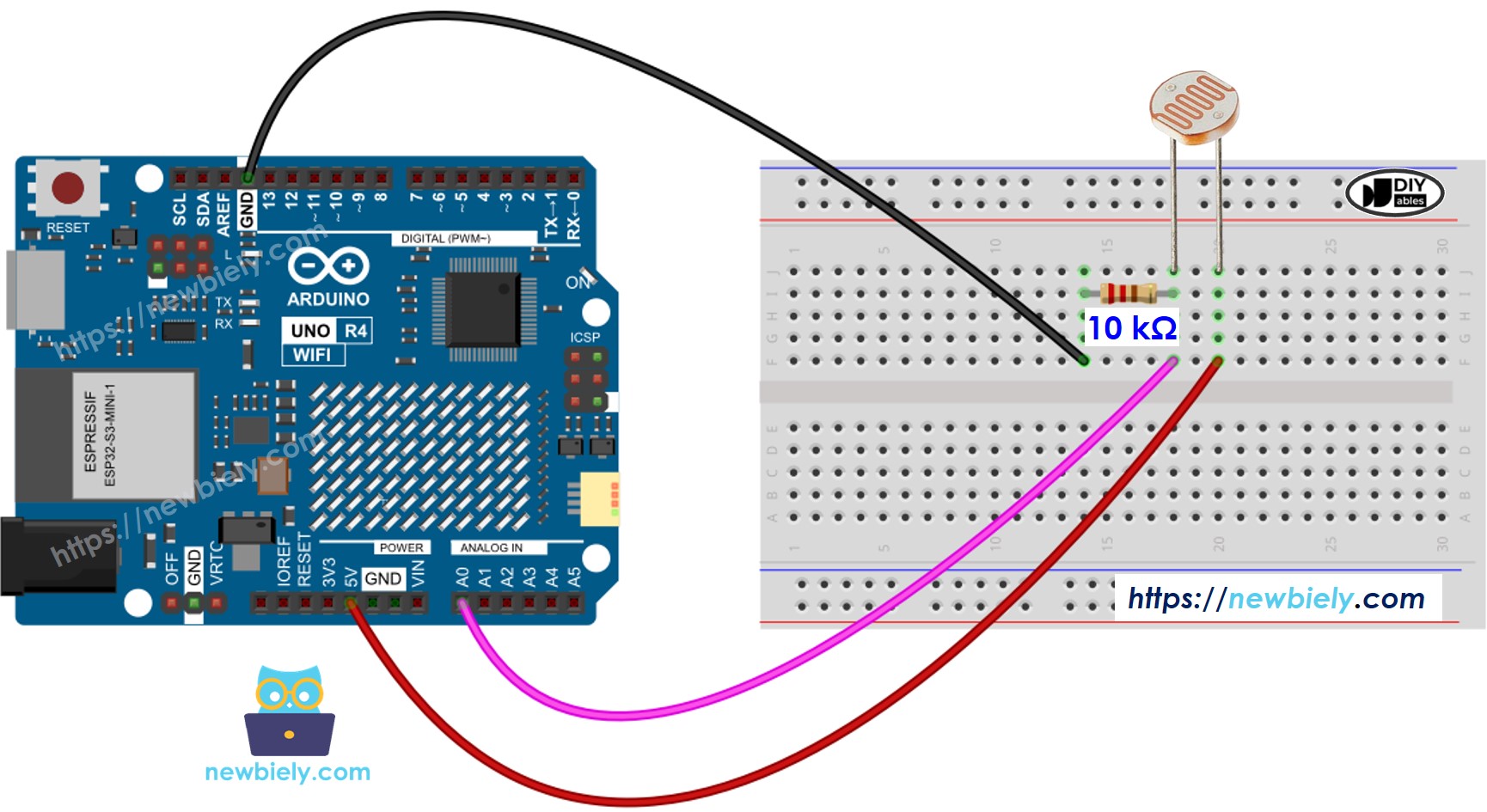

The wiring diagram between Arduino UNO R4 Light Sensor

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Código Arduino UNO R4

O código a seguir lê o valor de uma fotocélula e determina qualitativamente o nível de luz.

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-light-sensor */ void setup() { // initialize serial communication at 9600 bits per second: Serial.begin(9600); } void loop() { // reads the input on analog pin A0 (value between 0 and 1023) int value = analogRead(A0); Serial.print("Analog reading: "); Serial.print(value); // the raw analog reading // We'll have a few threshholds, qualitatively determined if (value < 10) { Serial.println(" - Dark"); } else if (value < 200) { Serial.println(" - Dim"); } else if (value < 500) { Serial.println(" - Light"); } else if (value < 800) { Serial.println(" - Bright"); } else { Serial.println(" - Very bright"); } delay(500); }

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para Arduino Uno R4 WiFi/Minima na Arduino IDE.
Conecte o sensor de luz LDR ao Arduino UNO R4 de acordo com o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
Copie o código e abra-o na Arduino IDE.
Clique no botão Upload na Arduino IDE para enviar o código ao Arduino UNO R4.
Abra o Serial Monitor.
Direcione luz para o sensor.
Confira os resultados no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')

New Line

9600 baud

Analog reading: 163 - Dim Analog reading: 152 - Dim Analog reading: 187 - Dim Analog reading: 188 - Dim Analog reading: 957 - Very bright Analog reading: 972 - Very bright Analog reading: 981 - Very bright

Ln 11, Col 1

Arduino Uno R4 WiFi on COM15
