Arduino UNO R4 - MQTT
Neste tutorial, vamos aprender a usar o Arduino UNO R4 para enviar e receber dados de um broker MQTT usando o protocolo MQTT. Vamos abordar os seguintes detalhes:
- Como conectar o Arduino UNO R4 a um broker MQTT
- Como programar o Arduino UNO R4 para enviar dados a um broker MQTT publicando em um tópico MQTT
- Como programar o Arduino UNO R4 para receber dados assinando um tópico MQTT.
Vamos ver dois exemplos diferentes:
- Usando o Arduino UNO R4 com um broker MQTT na internet.
- Usando o Arduino UNO R4 com o broker MQTT instalado no seu computador.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Arduino UNO R4 e o MQTT
Vamos aprender a programar um Arduino UNO R4 para enviar e receber dados por meio de um broker MQTT (também chamado de servidor MQTT). O broker MQTT pode ser:
- Um broker MQTT na Internet, como o Mosquitto ou o AWS IoT.
- Um broker MQTT configurado no seu computador, como o Mosquitto ou o HiveMQ.
- Um broker MQTT rodando no seu Raspberry Pi, por exemplo, o Mosquitto.
- Um broker MQTT na nuvem, como o Mosquitto ou o HiveMQ no AWS EC2.
Neste guia, vamos começar verificando se o Arduino UNO R4 consegue se conectar a um broker Mosquitto online. O Arduino UNO R4 vai enviar e receber mensagens de e para esse broker pela internet.
Depois, vamos instalar o broker Mosquitto no nosso computador. Em seguida, vamos conectar o Arduino UNO R4 ao broker MQTT no nosso computador. Vamos usá-lo para enviar e receber dados por esse broker local.
Conecte o Arduino UNO R4 a um broker MQTT online
Nesta seção, vamos entender como ligar o Arduino UNO R4 ao test.mosquitto.org, um serviço MQTT online fornecido pelo Mosquitto. Lembre-se, este serviço serve apenas para testes.
Código Arduino UNO R4
Este código do Arduino UNO R4 realiza as seguintes tarefas:
- Conectar ao broker MQTT
- Assinar um tópico
- Enviar mensagens regularmente para o mesmo tópico que você assinou
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-mqtt
*/
#include <WiFiS3.h>
#include <MQTTClient.h>
#include <ArduinoJson.h>
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "YOUR-NAME-arduino-uno-r4"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that Arduino should publish/subscribe
const char PUBLISH_TOPIC[] = "YOUR-NAME-arduino-uno-r4/loopback"; // CHANGE IT AS YOU DESIRE
const char SUBSCRIBE_TOPIC[] = "YOUR-NAME-arduino-uno-r4/loopback"; // CHANGE IT AS YOU DESIRE
const int PUBLISH_INTERVAL = 5000; // 5 seconds
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
unsigned long lastPublishTime = 0;
void setup() {
Serial.begin(9600);
int status = WL_IDLE_STATUS;
while (status != WL_CONNECTED) {
Serial.print("Arduino UNO R4 - Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// Connect to WPA/WPA2 network. Change this line if using open or WEP network:
status = WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
// wait 5 seconds for connection:
delay(5000);
}
// print your board's IP address:
Serial.print("IP Address: ");
Serial.println(WiFi.localIP());
connectToMQTT();
}
void loop() {
mqtt.loop();
if (millis() - lastPublishTime > PUBLISH_INTERVAL) {
sendToMQTT();
lastPublishTime = millis();
}
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
// Create a handler for incoming messages
mqtt.onMessage(messageHandler);
Serial.print("Arduino UNO R4 - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("Arduino UNO R4 - MQTT broker Timeout!");
return;
}
// Subscribe to a topic, the incoming messages are processed by messageHandler() function
if (mqtt.subscribe(SUBSCRIBE_TOPIC))
Serial.print("Arduino UNO R4 - Subscribed to the topic: ");
else
Serial.print("Arduino UNO R4 - Failed to subscribe to the topic: ");
Serial.println(SUBSCRIBE_TOPIC);
Serial.println("Arduino UNO R4 - MQTT broker Connected!");
}
void sendToMQTT() {
StaticJsonDocument<200> message;
message["timestamp"] = millis();
message["data"] = analogRead(0); // Or you can read data from other sensors
char messageBuffer[512];
serializeJson(message, messageBuffer);
mqtt.publish(PUBLISH_TOPIC, messageBuffer);
Serial.println("Arduino UNO R4 - sent to MQTT:");
Serial.print("- topic: ");
Serial.println(PUBLISH_TOPIC);
Serial.print("- payload:");
Serial.println(messageBuffer);
}
void messageHandler(String &topic, String &payload) {
Serial.println("Arduino UNO R4 - received from MQTT:");
Serial.println("- topic: " + topic);
Serial.println("- payload:");
Serial.println(payload);
}
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima no Arduino IDE.
- Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra o Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
- Clique no ícone "Library Manager" no lado esquerdo do Arduino IDE para abri-lo.

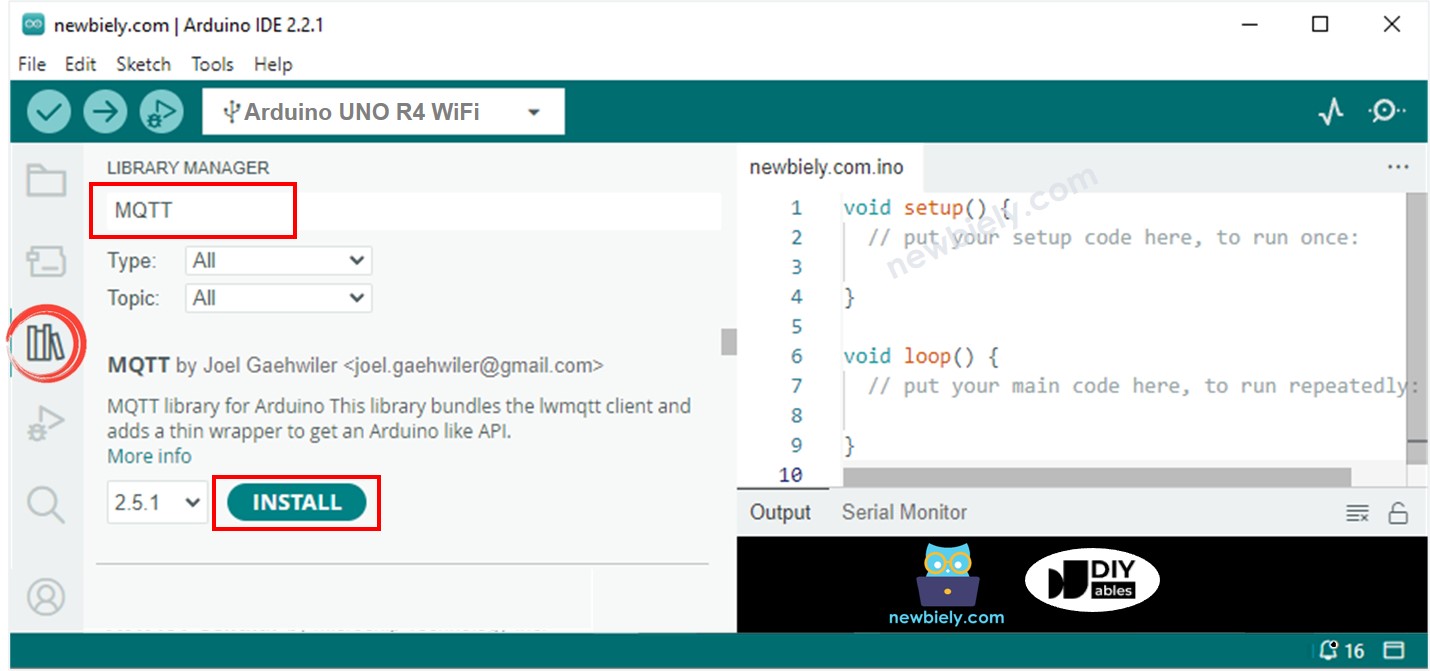

- Na caixa de pesquisa, digite MQTT e procure a biblioteca MQTT de Joel Gaehwiler.
- Clique no botão Install para adicionar a biblioteca MQTT.

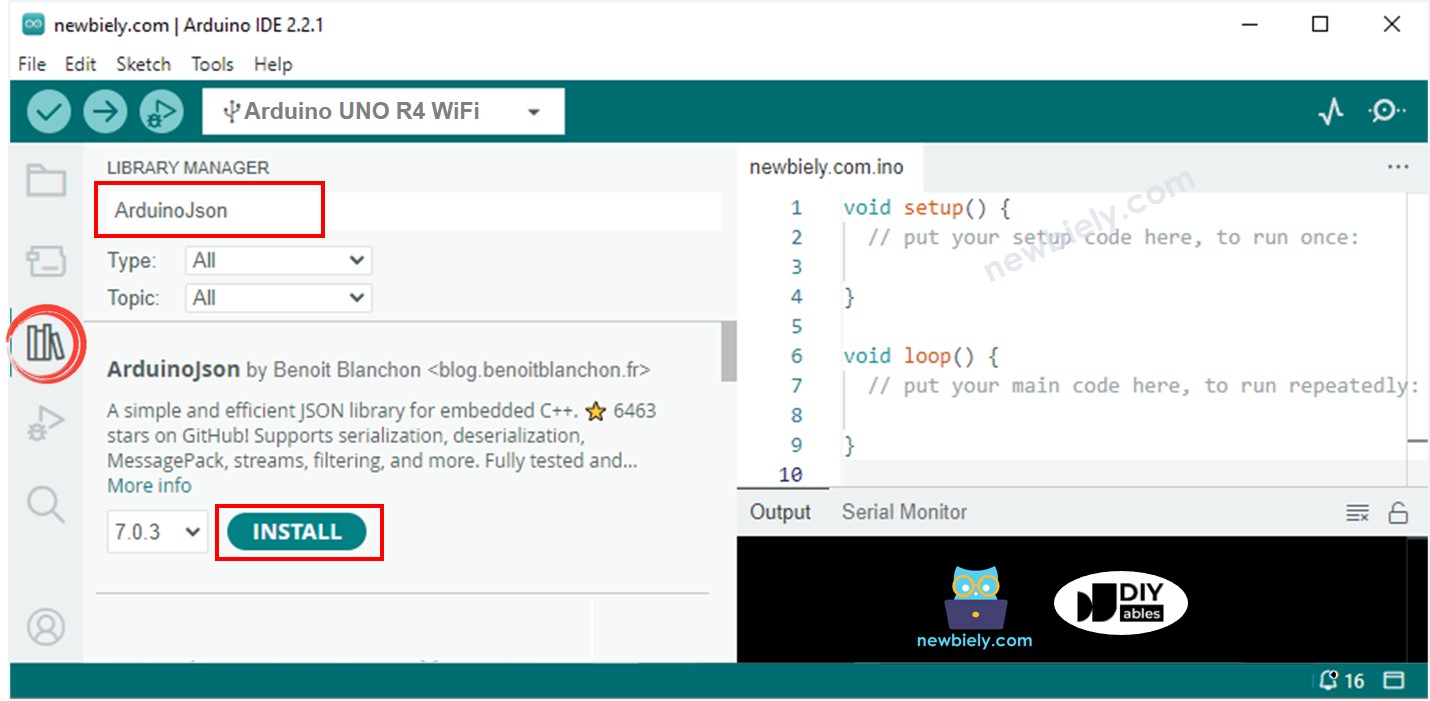

- Pesquise por ArduinoJson na caixa de pesquisa e encontre a biblioteca ArduinoJson de Benoit Blanchon. Depois, clique no botão Install para instalar a biblioteca.
- Copie o código e abra-o no Arduino IDE.
- Altere os dados do WiFi (SSID e senha) no código para os seus.
- Você vai encontrar 'YOUR-NAME' três vezes no código. Substitua por seu nome ou por quaisquer letras (sem espaços). Essa mudança é importante para evitar conflitos com vários usuários rodando o mesmo código.
- Clique no botão Upload no Arduino IDE para fazer o upload do código para o seu Arduino UNO R4.
- Abra o Serial Monitor.
- Confira os resultados no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
IP Address: 192.168.0.2
Arduino UNO R4 - Connecting to MQTT broker
Arduino UNO R4 - Subscribed to the topic: YOUR-NAME-arduino-uno-r4/loopback
Arduino UNO R4 - MQTT broker Connected!
Arduino UNO R4 - sent to MQTT:
- topic: YOUR-NAME-arduino-uno-r4/loopback
- payload:{"timestamp":11757,"data":255}
Arduino UNO R4 - received from MQTT:
- topic: YOUR-NAME-arduino-uno-r4/loopback
- payload:
{"timestamp":11757,"data":255}
Arduino UNO R4 - sent to MQTT:
- topic: YOUR-NAME-arduino-uno-r4/loopback
- payload:{"timestamp":16896,"data":259}
Arduino UNO R4 - received from MQTT:
- topic: YOUR-NAME-arduino-uno-r4/loopback
- payload:
{"timestamp":16896,"data":259}
O Arduino UNO R4 envia mensagens ao broker MQTT e depois recebe a mesma mensagem de volta. Isso acontece porque ele está configurado para receber mensagens do mesmo tópico para o qual as envia. Se você não quer que o Arduino UNO R4 receba as próprias mensagens, basta usar tópicos diferentes para enviar e receber.
Conecte o Arduino UNO R4 ao broker MQTT instalado no seu PC
Instalando o Broker MQTT Mosquitto
- Baixe o Broker MQTT Mosquitto
- Instale-o na unidade D:, não na unidade C:. Isso ajuda a evitar possíveis problemas.
Executando o broker MQTT Mosquitto
Agora, vamos ver se o broker MQTT está funcionando corretamente seguindo estes passos:
- Navegue até a pasta onde você instalou o Mosquitto, como D:\Draft\mosquitto. Crie um arquivo chamado test.conf, cole nele os detalhes a seguir e salve o arquivo nesta pasta.
listener 1883
allow_anonymous true
- Abra um Prompt de Comando como Administrador no seu computador. Vamos chamá-lo de "Janela do Broker". Lembre-se de não fechar esta janela até terminar o tutorial.
- Execute os comandos a seguir em sequência:
cd /d D:\Draft\mosquitto
mosquitto -v -c test.conf
- Você vai notar:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto -v -c test.conf
1710918939: mosquitto version 2.0.18 starting
1710918939: Config loaded from test.conf.
1710918939: Opening ipv6 listen socket on port 1883.
1710918939: Opening ipv4 listen socket on port 1883.
1710918939: mosquitto version 2.0.18 running
- Abra um novo Prompt de Comando como Administrador no seu computador.
- Para descobrir o endereço IP do seu computador, execute este comando:
ipconfig
Command Prompt
C:\WINDOWS\system32>ipconfig
Windows IP Configuration
Ethernet adapter:
Subnet Mask . . . . . . . . . . . : 255.0.0.0
IPv4 Address. . . . . . . . . . . : 192.168.0.11
Subnet Mask . . . . . . . . . . . : 255.255.255.0
Default Gateway . . . . . . . . . :
- Anote o endereço IP para consulta futura. No exemplo fornecido: 192.168.0.11.
Teste se o Broker Mosquitto funciona
- Abra outro Prompt de Comando como Administrador no seu computador. Vamos chamá-lo de "Janela do Assinante".
- Para assinar um tópico, digite os comandos a seguir, um de cada vez, substituindo "your IP address" pelo seu endereço IP real:
cd /d D:\Draft\mosquitto
mosquitto_sub -h 192.168.0.11 -p 1883 -t arduino-uno-r4/send
- Abra mais um Prompt de Comando com direitos de Administrador no seu computador. Dê a ele o nome Janela do Publicador.
- Para publicar uma mensagem no mesmo tópico, execute os comandos a seguir um após o outro (substitua pelo seu endereço IP):
cd /d D:\Draft\mosquitto
mosquitto_pub -h 192.168.0.11 -p 1883 -t arduino-uno-r4/send -m "Hello, MQTT!"
- Você vai notar:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto_pub -h 192.168.0.11 -p 1883 -t arduino-uno-r4/send -m "Hello, MQTT!"
D:\Draft\mosquitto>
A mensagem é enviada para a Janela do Assinante assim:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto_sub -h 192.168.0.11 -p 1883 -t arduino-uno-r4/send
Hello, MQTT!
Você instalou com sucesso o broker MQTT Mosquitto no seu PC. Por favor, não feche as três janelas: Janela do Broker, Janela do Assinante e Janela do Publicador. Vamos usá-las a seguir.
Código Arduino UNO R4
O código a seguir é para o Arduino UNO R4 e faz o seguinte:
- Conectar ao broker MQTT
- Assinar um tópico
- Enviar mensagens regularmente para um tópico diferente
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-mqtt
*/
#include <WiFiS3.h>
#include <MQTTClient.h>
#include <ArduinoJson.h>
const char WIFI_SSID[] = "YOUR_WIFI_SSID"; // CHANGE TO YOUR WIFI SSID
const char WIFI_PASSWORD[] = "YOUR_WIFI_PASSWORD"; // CHANGE TO YOUR WIFI PASSWORD
//const char MQTT_BROKER_ADRRESS[] = "test.mosquitto.org"; // CHANGE TO MQTT BROKER'S ADDRESS
const char MQTT_BROKER_ADRRESS[] = "192.168.0.11"; // CHANGE TO MQTT BROKER'S IP ADDRESS
const int MQTT_PORT = 1883;
const char MQTT_CLIENT_ID[] = "arduino-uno-r4"; // CHANGE IT AS YOU DESIRE
const char MQTT_USERNAME[] = ""; // CHANGE IT IF REQUIRED, empty if not required
const char MQTT_PASSWORD[] = ""; // CHANGE IT IF REQUIRED, empty if not required
// The MQTT topics that Arduino should publish/subscribe
const char PUBLISH_TOPIC[] = "arduino-uno-r4/send"; // CHANGE IT AS YOU DESIRE
const char SUBSCRIBE_TOPIC[] = "arduino-uno-r4/receive"; // CHANGE IT AS YOU DESIRE
const int PUBLISH_INTERVAL = 5000; // 5 seconds
WiFiClient network;
MQTTClient mqtt = MQTTClient(256);
unsigned long lastPublishTime = 0;
void setup() {
Serial.begin(9600);
int status = WL_IDLE_STATUS;
while (status != WL_CONNECTED) {
Serial.print("Arduino UNO R4 - Attempting to connect to SSID: ");
Serial.println(WIFI_SSID);
// Connect to WPA/WPA2 network. Change this line if using open or WEP network:
status = WiFi.begin(WIFI_SSID, WIFI_PASSWORD);
// wait 10 seconds for connection:
delay(10000);
}
// print your board's IP address:
Serial.print("IP Address: ");
Serial.println(WiFi.localIP());
connectToMQTT();
}
void loop() {
mqtt.loop();
if (millis() - lastPublishTime > PUBLISH_INTERVAL) {
sendToMQTT();
lastPublishTime = millis();
}
}
void connectToMQTT() {
// Connect to the MQTT broker
mqtt.begin(MQTT_BROKER_ADRRESS, MQTT_PORT, network);
// Create a handler for incoming messages
mqtt.onMessage(messageHandler);
Serial.print("Arduino UNO R4 - Connecting to MQTT broker");
while (!mqtt.connect(MQTT_CLIENT_ID, MQTT_USERNAME, MQTT_PASSWORD)) {
Serial.print(".");
delay(100);
}
Serial.println();
if (!mqtt.connected()) {
Serial.println("Arduino UNO R4 - MQTT broker Timeout!");
return;
}
// Subscribe to a topic, the incoming messages are processed by messageHandler() function
if (mqtt.subscribe(SUBSCRIBE_TOPIC))
Serial.print("Arduino UNO R4 - Subscribed to the topic: ");
else
Serial.print("Arduino UNO R4 - Failed to subscribe to the topic: ");
Serial.println(SUBSCRIBE_TOPIC);
Serial.println("Arduino UNO R4 - MQTT broker Connected!");
}
void sendToMQTT() {
StaticJsonDocument<200> message;
message["timestamp"] = millis();
message["data"] = analogRead(0); // Or you can read data from other sensors
char messageBuffer[512];
serializeJson(message, messageBuffer);
mqtt.publish(PUBLISH_TOPIC, messageBuffer);
Serial.println("Arduino UNO R4 - sent to MQTT:");
Serial.print("- topic: ");
Serial.println(PUBLISH_TOPIC);
Serial.print("- payload:");
Serial.println(messageBuffer);
}
void messageHandler(String &topic, String &payload) {
Serial.println("Arduino UNO R4 - received from MQTT:");
Serial.println("- topic: " + topic);
Serial.println("- payload:");
Serial.println(payload);
// You can process the incoming data as json object, then control something
/*
StaticJsonDocument<200> doc;
deserializeJson(doc, payload);
const char* message = doc["message"];
*/
}
Passos Rápidos
- Copie o código acima e abra-o usando o Arduino IDE
- Altere os dados do WiFi (SSID e senha) no código para os seus.
- Altere o endereço do broker MQTT no código (nome de domínio ou endereço IP).
- Clique no botão Upload no Arduino IDE para enviar o código ao seu Arduino UNO R4.
Enviar mensagem do Arduino UNO R4 para o PC via MQTT
O Arduino UNO R4 envia informações para o tópico MQTT chamado arduino-uno-r4/send. No computador, a Janela do Assinante assina esse tópico para receber os dados.
- Abra o Serial Monitor para ver que o Arduino UNO R4 envia regularmente uma mensagem para um tópico.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
IP Address: 192.168.0.2
Arduino UNO R4 - Connecting to MQTT broker
Arduino UNO R4 - Subscribed to the topic: arduino-uno-r4/receive
Arduino UNO R4 - MQTT broker Connected!
Arduino UNO R4 - sent to MQTT:
- topic: arduino-uno-r4/send
- payload:{"timestamp":10708,"data":311}
Arduino UNO R4 - sent to MQTT:
- topic: arduino-uno-r4/send
- payload:{"timestamp":15837,"data":298}
Arduino UNO R4 - sent to MQTT:
- topic: arduino-uno-r4/send
- payload:{"timestamp":20965,"data":291}
Arduino UNO R4 - sent to MQTT:
- topic: arduino-uno-r4/send
- payload:{"timestamp":26094,"data":286}
- Olhe a Janela do Assinante e você vai notar que ela mostra a mensagem enviada pelo Arduino UNO R4 assim:
Command Prompt
Microsoft Windows [Version 10.0.19045.3930]
(c) Microsoft Corporation. All rights reserved.
C:\WINDOWS\system32>cd /d D:\Draft\mosquitto
D:\Draft\mosquitto>mosquitto_sub -h 192.168.0.11 -p 1883 -t arduino-uno-r4/send
Hello, MQTT!
{"timestamp":10708,"data":311}
{"timestamp":15837,"data":298}
{"timestamp":20965,"data":291}
{"timestamp":26094,"data":286}
Enviar mensagem do PC para o Arduino UNO R4 via MQTT
O Arduino UNO R4 está configurado para receber mensagens do tópico arduino-uno-r4/receive. A Janela do Publicador no PC envia mensagens para esse tópico para se comunicar com o Arduino UNO R4.
- Envie uma mensagem para o tópico assinado pelo Arduino UNO R4 usando este comando na Janela do Publicador:
mosquitto_pub -h 192.168.0.11 -p 1883 -t arduino-uno-r4/receive -m "Hello, Arduino UNO R4!"
- Você vai notar que o Arduino UNO R4 recebe essa mensagem, como mostrado no Serial Monitor:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
Arduino UNO R4 - received from MQTT:
- topic: arduino-uno-r4/receive
- payload:
Hello, Arduino UNO R4!
