Arduino UNO R4 - Sensor de Luz Aciona Relé

Neste tutorial, vamos aprender a programar o Arduino Uno R4 para controlar o relé com base no valor lido do sensor de luz LDR ou do módulo sensor de luz LDR.

Ao conectar um relé a dispositivos como lâmpadas, fitas LED, motores ou atuadores, podemos usar um sensor de luz para controlar esses dispositivos.

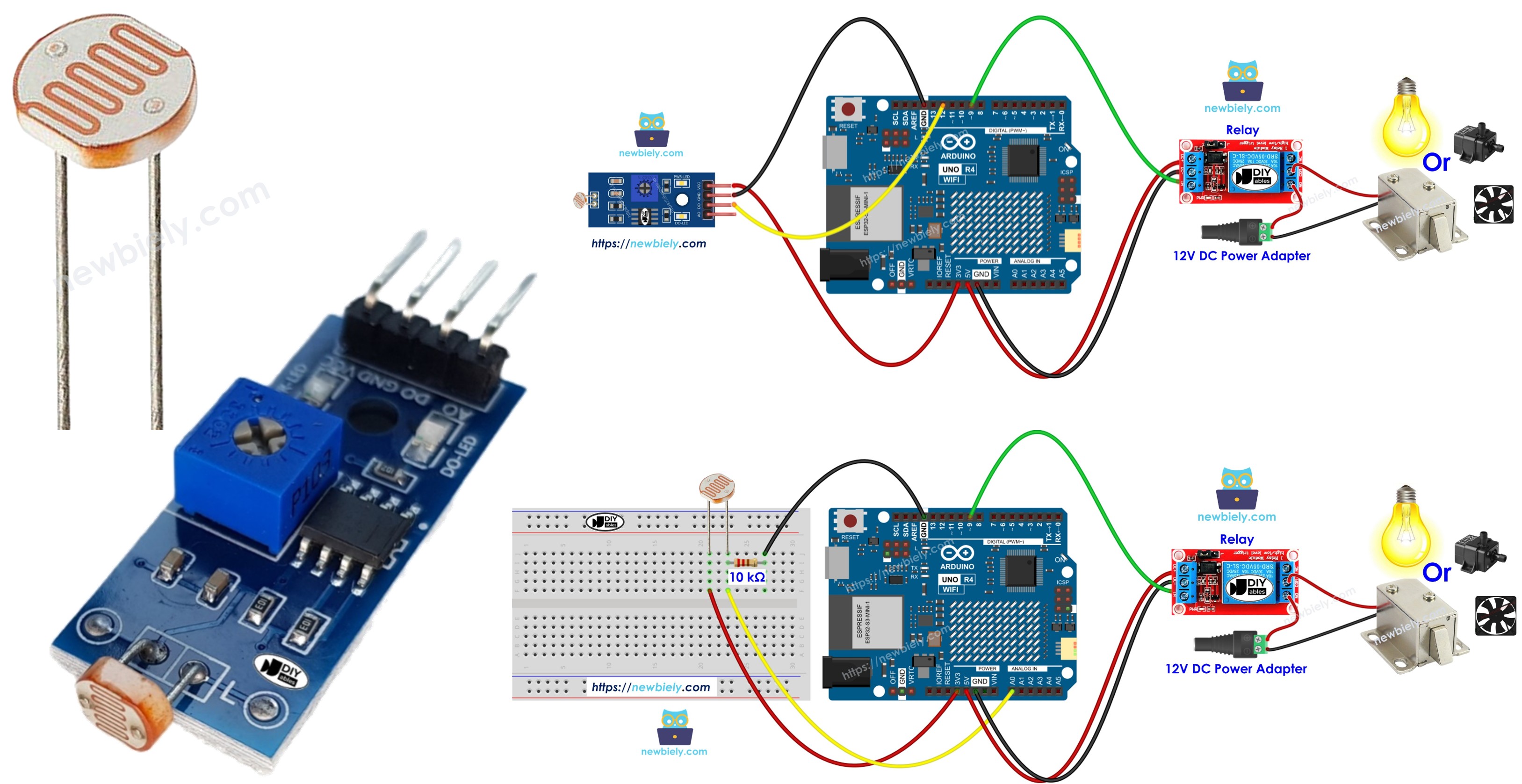

Arduino UNO R4 Light Sensor controls relay

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Luz
1	×	10 kΩ Resistor
1	×	Relé
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Fechadura Solenoide
1	×	(Opcional) Fonte de Alimentação 12V
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

O sensor de luz LDR é muito barato, mas exige um resistor na ligação, o que pode deixar a montagem mais complexa. Para simplificar a ligação, você pode usar um módulo sensor de luz LDR como alternativa.

Sobre o Relé e o Sensor de Luz

Se você não conhece relés e sensores de luz (suas configurações, funcionalidades e métodos de programação), pode saber mais conferindo estes tutoriais:

Diagrama de Ligação

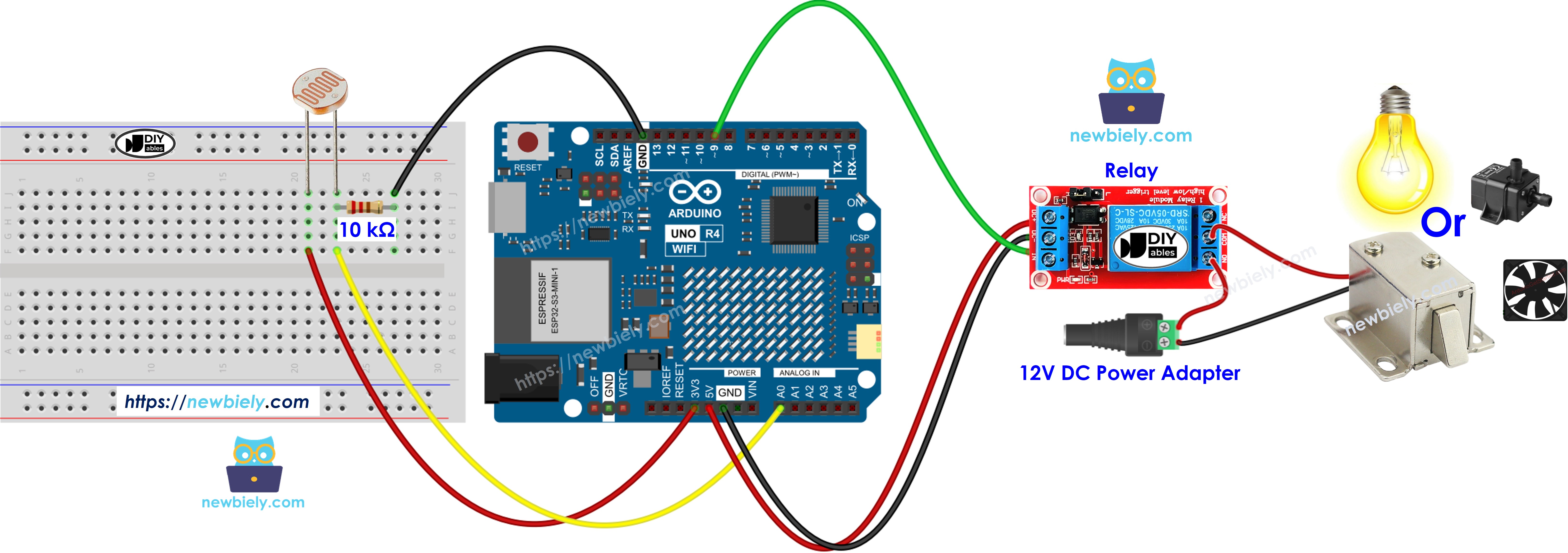

O diagrama de ligação entre o Arduino Uno R4, o módulo de relé e o sensor de luz LDR bruto (analógico)

The wiring diagram between Arduino UNO R4 Light Sensor Relay

This image is created using Fritzing. Click to enlarge image

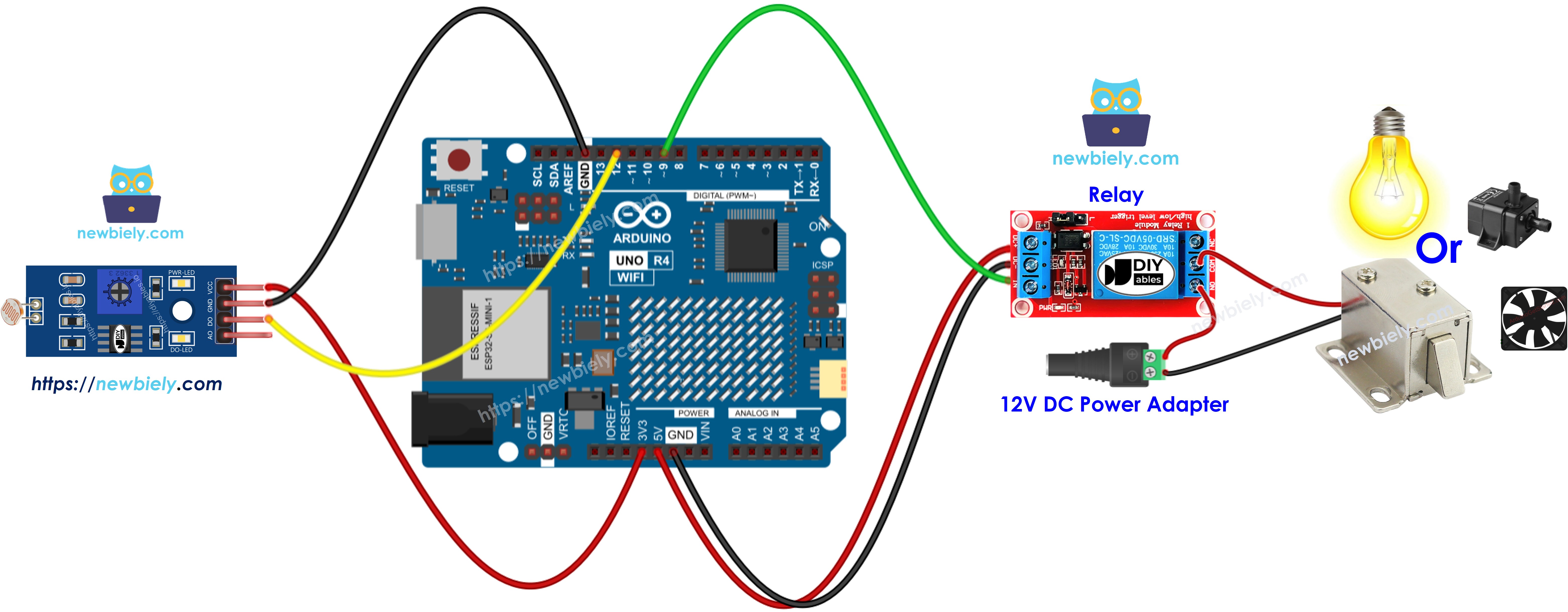

O diagrama de ligação entre o Arduino Uno R4, o módulo de relé e o módulo sensor de luz LDR (digital)

The wiring diagram between Arduino UNO R4 LDR Light Sensor module relay

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Código Arduino UNO R4

O código do Arduino Uno R4 para ler o valor do sensor de luz LDR e controlar o relé

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-light-sensor-controls-relay */ #define LIGHT_SENSOR_PIN A0 // Arduino Uno R4 pin connected to light sensor's pin #define RELAY_PIN 9 // Arduino Uno R4 pin connected to Relay's pin #define ANALOG_THRESHOLD 500 // variables will change: int analogValue; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { analogValue = analogRead(LIGHT_SENSOR_PIN); // read the input on analog pin if(analogValue < ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

O código do Arduino Uno R4 para ler o valor do módulo sensor de luz LDR e controlar o relé

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-light-sensor-controls-relay */ #define LIGHT_SENSOR_PIN 12 // Arduino Uno R4 pin connected to light sensor's pin #define RELAY_PIN 9 // Arduino Uno R4 pin connected to Relay's pin // variables will change: int analogValue; void setup() { Serial.begin(9600); // initialize serial communication pinMode(LIGHT_SENSOR_PIN, INPUT); // initialize the Arduino Uno R4's pin as an input pinMode(RELAY_PIN, OUTPUT); // initialize the Arduino Uno R4's pin as an output mode } void loop() { int light_state = digitalRead(LIGHT_SENSOR_PIN); if (light_state == HIGH) { Serial.println("The light is NOT present"); digitalWrite(RELAY_PIN, HIGH); // turn on Relay } else { Serial.println("The light is present"); digitalWrite(RELAY_PIN, LOW); // turn off Relay } }

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para Arduino Uno R4 WiFi/Minima na Arduino IDE.
Ligue os componentes de acordo com o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
Conecte o Arduino UNO R4 ao seu computador usando um cabo USB
Abra a Arduino IDE e escolha a placa e a porta corretas
Cole o código fornecido na Arduino IDE
Clique no botão Upload na Arduino IDE para enviar o código ao Arduino UND R4

Direcione luz para o sensor
Observe a mudança no estado do relé

Explicação do Código

Confira as explicações nos comentários do código-fonte para cada linha!
