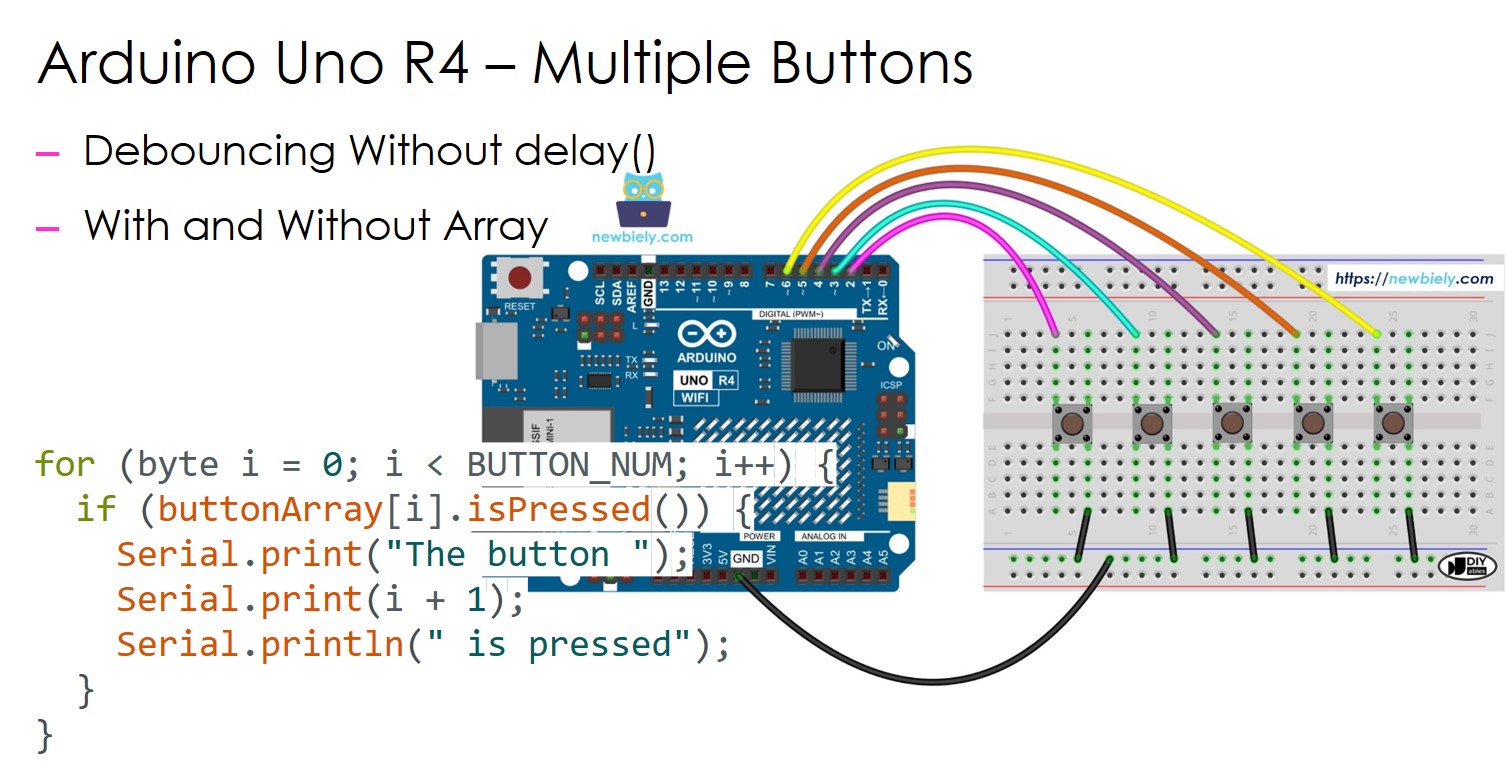

Arduino UNO R4 - Vários Botões
Este guia mostra como usar um Arduino UNO R4 com vários botões ao mesmo tempo, sem a função delay(), para fazer o debounce. O guia oferece o código de duas maneiras diferentes:
- O código do Arduino UNO R4 faz o debounce de vários botões sem usar a função delay().
- O código do Arduino UNO R4 faz o debounce de vários botões usando arrays, sem usar a função delay().
Vamos usar cinco botões como exemplo. Você pode mudar isso facilmente para dois botões, quatro botões ou até mais.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Botão
Oferecemos um guia detalhado sobre botões, que aborda as conexões de hardware, como eles funcionam, a ligação com o Arduino UNO R4 e como escrever o código. Saiba mais aqui:
- Tutorial Arduino UNO R4 - Botão
- Tutorial Arduino UNO R4 - Debounce de Botão

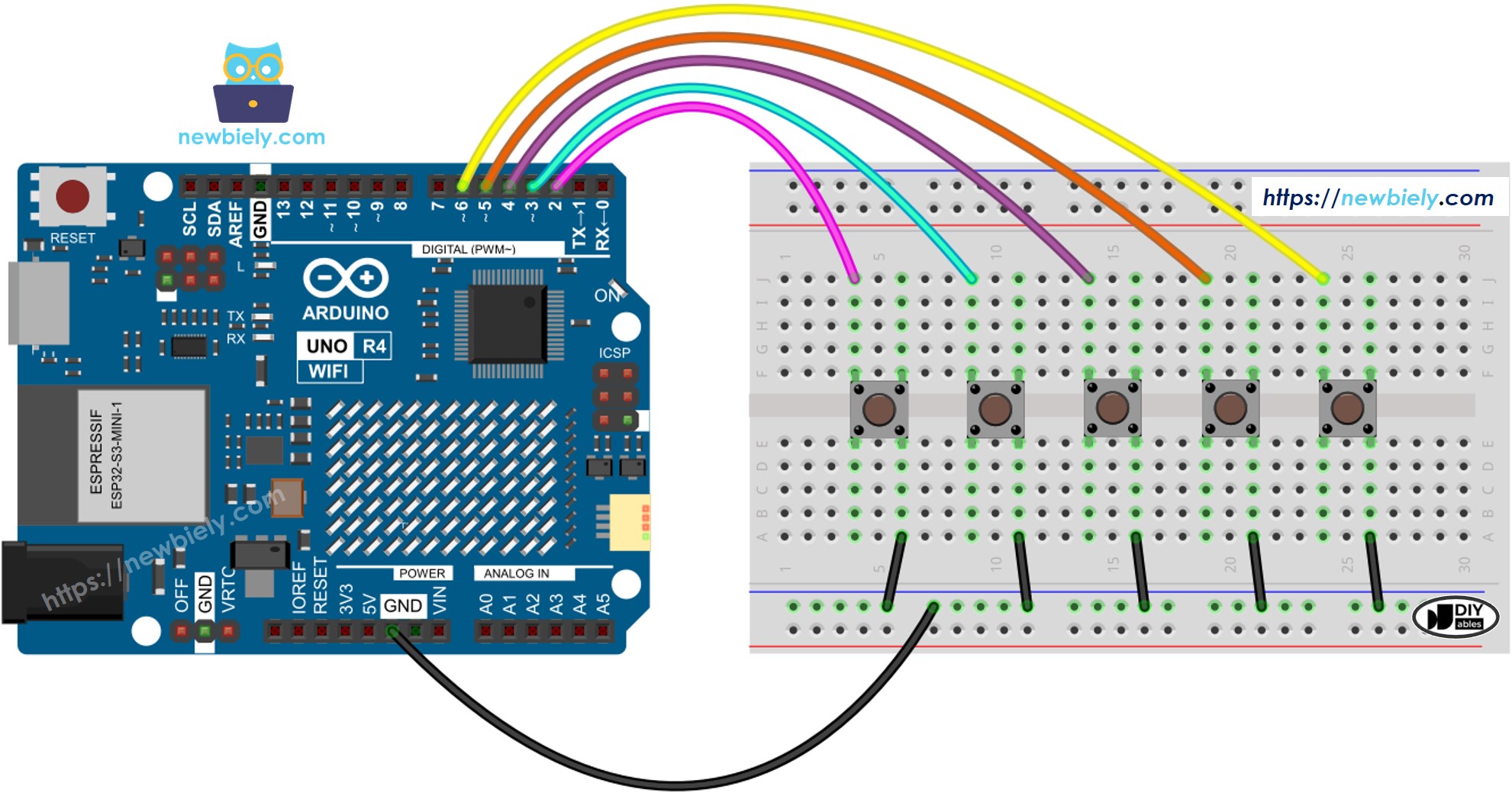

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
Código Arduino UNO R4 - Vários Botões com debounce
Ao usar vários botões, as situações podem ficar complexas.
- Aplicações que precisam de debounce de botão
- Aplicações que precisam identificar quando os botões são pressionados ou soltos
A biblioteca ezButton simplifica o trabalho com botões ao tratar o debounce e os eventos dos botões internamente. Os usuários não precisam se preocupar em gerenciar timestamps e variáveis ao usar esta biblioteca. Além disso, usar vários botões pode deixar o código mais claro e mais curto.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-multiple-button
*/
#include <ezButton.h>
#define BUTTON_NUM 5 // the number of buttons
#define BUTTON_PIN_1 2 // The Arduino UNO R4 pin connected to the button 1
#define BUTTON_PIN_2 3 // The Arduino UNO R4 pin connected to the button 2
#define BUTTON_PIN_3 4 // The Arduino UNO R4 pin connected to the button 3
#define BUTTON_PIN_4 5 // The Arduino UNO R4 pin connected to the button 4
#define BUTTON_PIN_5 6 // The Arduino UNO R4 pin connected to the button 5
ezButton button1(BUTTON_PIN_1); // create ezButton object for button 1
ezButton button2(BUTTON_PIN_2); // create ezButton object for button 2
ezButton button3(BUTTON_PIN_3); // create ezButton object for button 3
ezButton button4(BUTTON_PIN_4); // create ezButton object for button 4
ezButton button5(BUTTON_PIN_5); // create ezButton object for button 5
void setup() {
Serial.begin(9600);
button1.setDebounceTime(100); // set debounce time to 100 milliseconds
button2.setDebounceTime(100); // set debounce time to 100 milliseconds
button3.setDebounceTime(100); // set debounce time to 100 milliseconds
button4.setDebounceTime(100); // set debounce time to 100 milliseconds
button5.setDebounceTime(100); // set debounce time to 100 milliseconds
}
void loop() {
button1.loop(); // MUST call the loop() function first
button2.loop(); // MUST call the loop() function first
button3.loop(); // MUST call the loop() function first
button4.loop(); // MUST call the loop() function first
button5.loop(); // MUST call the loop() function first
// get button state after debounce
int button1_state = button1.getState(); // the state after debounce
int button2_state = button2.getState(); // the state after debounce
int button3_state = button3.getState(); // the state after debounce
int button4_state = button4.getState(); // the state after debounce
int button5_state = button5.getState(); // the state after debounce
/*
Serial.print("The button 1 state: ");
Serial.println(button1_state);
Serial.print("The button 2 state: ");
Serial.println(button2_state);
Serial.print("The button 3 state: ");
Serial.println(button3_state);
Serial.print("The button 4 state: ");
Serial.println(button4_state);
Serial.print("The button 5 state: ");
Serial.println(button5_state);
*/
if (button1.isPressed())
Serial.println("The button 1 is pressed");
if (button1.isReleased())
Serial.println("The button 1 is released");
if (button2.isPressed())
Serial.println("The button 2 is pressed");
if (button2.isReleased())
Serial.println("The button 2 is released");
if (button3.isPressed())
Serial.println("The button 3 is pressed");
if (button3.isReleased())
Serial.println("The button 3 is released");
if (button4.isPressed())
Serial.println("The button 4 is pressed");
if (button4.isReleased())
Serial.println("The button 4 is released");
if (button5.isPressed())
Serial.println("The button 5 is pressed");
if (button5.isReleased())
Serial.println("The button 5 is released");
}
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
- Conecte o Arduino Uno R4 aos botões de acordo com o diagrama fornecido.
- Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.

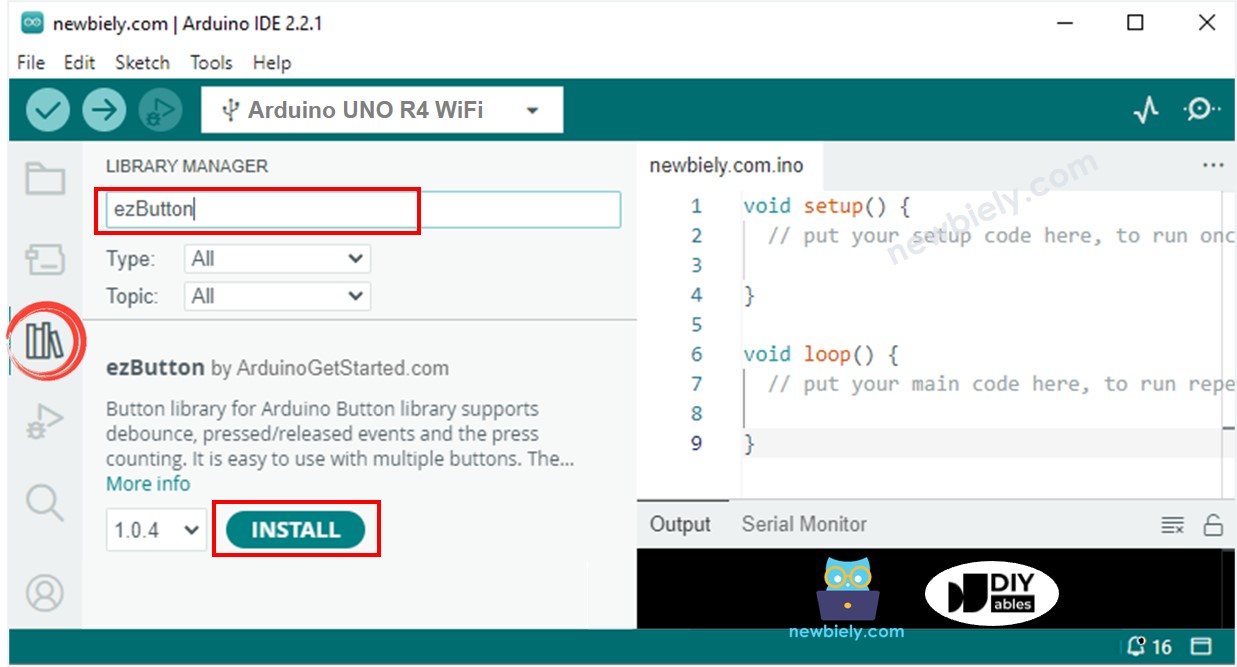

- Clique no ícone Libraries no lado esquerdo da Arduino IDE.
- Procure por ezButton e localize a biblioteca de botão criada por ArduinoGetStarted.com.
- Clique no botão Install para instalar a biblioteca ezButton.
- Copie o código e cole-o na Arduino IDE.

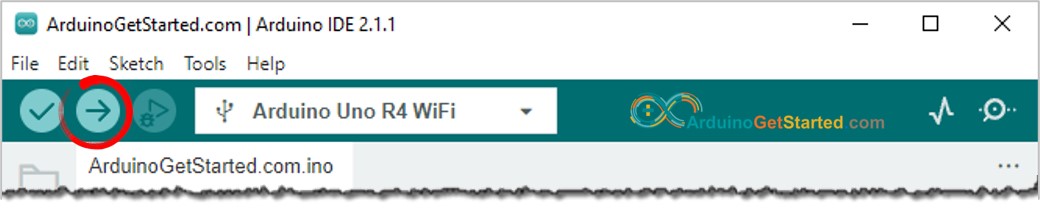

- Clique no botão Upload na Arduino IDE para compilar e fazer upload do código para a placa Arduino UNO R4.
- Abra o Serial Monitor na Arduino IDE.
- Pressione e solte cada botão, um de cada vez.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
The button 1 is pressed
The button 1 is released
The button 2 is pressed
The button 2 is released
The button 3 is pressed
The button 3 is released
The button 4 is pressed
The button 4 is released
The button 5 is pressed
The button 5 is released
Código Arduino UNO R4 - Vários Botões usando array
Podemos melhorar o código acima usando um array de botões.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-multiple-button
*/
#include <ezButton.h>
#define BUTTON_NUM 5 // the number of buttons
#define BUTTON_PIN_1 2 // The Arduino UNO R4 pin connected to the button 1
#define BUTTON_PIN_2 3 // The Arduino UNO R4 pin connected to the button 2
#define BUTTON_PIN_3 4 // The Arduino UNO R4 pin connected to the button 3
#define BUTTON_PIN_4 5 // The Arduino UNO R4 pin connected to the button 4
#define BUTTON_PIN_5 6 // The Arduino UNO R4 pin connected to the button 5
ezButton buttonArray[] = {
ezButton(BUTTON_PIN_1),
ezButton(BUTTON_PIN_2),
ezButton(BUTTON_PIN_3),
ezButton(BUTTON_PIN_4),
ezButton(BUTTON_PIN_5)
};
void setup() {
Serial.begin(9600);
for (byte i = 0; i < BUTTON_NUM; i++) {
buttonArray[i].setDebounceTime(100); // set debounce time to 100 milliseconds
}
}
void loop() {
for (byte i = 0; i < BUTTON_NUM; i++)
buttonArray[i].loop(); // MUST call the loop() function first
for (byte i = 0; i < BUTTON_NUM; i++) {
// get button state after debounce
int button_state = buttonArray[i].getState(); // the state after debounce
/*
Serial.print("The button ");
Serial.print(i + 1);
Serial.print(": ");
Serial.println(button_state);
*/
if (buttonArray[i].isPressed()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is pressed");
}
if (buttonArray[i].isReleased()) {
Serial.print("The button ");
Serial.print(i + 1);
Serial.println(" is released");
}
}
}
