Arduino UNO R4 - LCD I2C
Este tutorial ensina como usar uma interface LCD I2C 16x2 com o Arduino UNO R4. Em detalhes, vamos aprender:
- Como conectar o LCD I2C ao Arduino UNO R4
- Como programar o Arduino UNO R4 para exibir texto no LCD I2C
- Como programar o Arduino UNO R4 para exibir números no LCD I2C
- Como programar o Arduino UNO R4 para exibir caracteres personalizados no LCD I2C
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: Alternatively, you can assemble the LCD I2C display using LCD 1602 Display and PCF8574 I2C Adapter Module.
Sobre o LCD I2C 16x2
O LCD I2C 16x2 é um display com 16 colunas e 2 linhas. Ele possui uma interface I2C e inclui um potenciômetro para ajuste de contraste.
Pinagem
O LCD I2C se conecta por meio de uma interface I2C e tem 4 pinos.
- Pino GND: conecte ao GND (0 volts).
- Pino VCC: conecte ao VCC para alimentação (5 volts).
- Pino SDA: transporta o sinal de dados I2C.
- Pino SCL: transporta o sinal de clock I2C.
Coordenadas do LCD
O LCD I2C 16x2 tem 16 colunas e 2 linhas. As colunas e as linhas começam a numeração em 0.

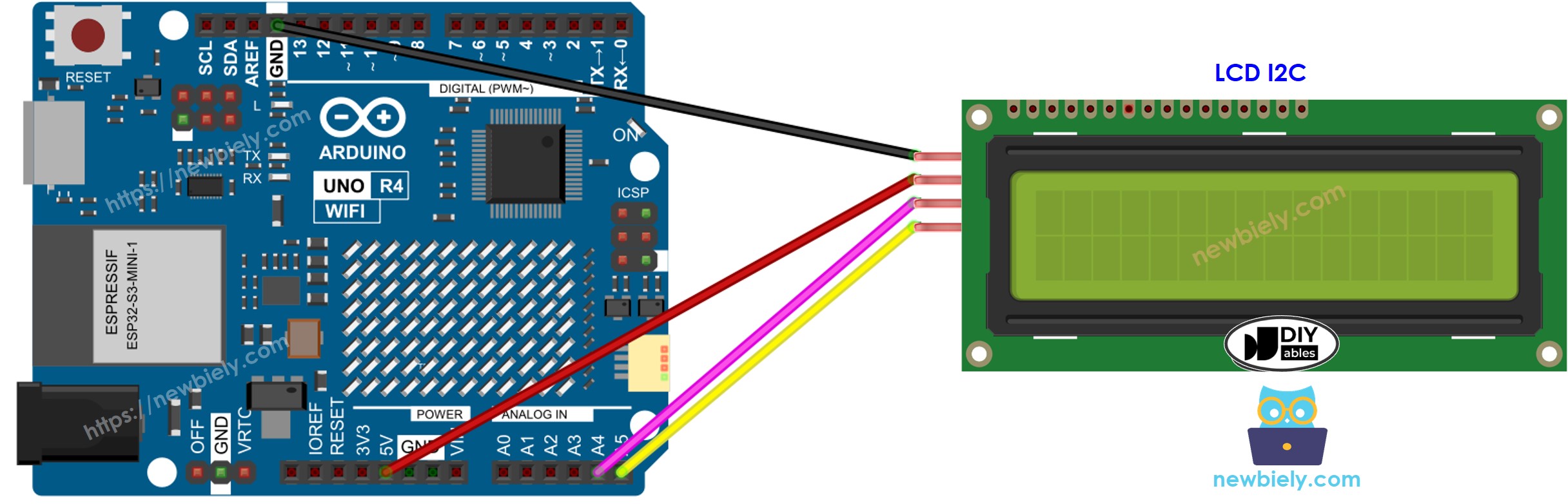

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
| LCD I2C | Arduino UNO R4, Nano | Arduino Mega |
|---|---|---|
| Vin | 5V | 5V |
| GND | GND | GND |
| SDA | A4 | 20 |
| SCL | A5 | 21 |
Como Programar para o LCD I2C
Usar a biblioteca DIYables_LCD_I2C torna muito fácil o controle do LCD.
- Inclua a biblioteca:
#include <DIYables_LCD_I2C.h>
- Crie um objeto DIYables_LCD_I2C informando o endereço I2C, o número de colunas e o número de linhas.
DIYables_LCD_I2C lcd(0x27, 16, 2); // Initialize the LCD with I2C address 0x27 for a 16x2 display
- Configure a tela do LCD.
lcd.init(); // Initialize the LCD display
lcd.backlight(); // Turn on the backlight of the LCD
- Posicione o cursor no local desejado (column_index, row_index).
lcd.setCursor(column_index, row_index);
- Exiba uma mensagem na tela do LCD.
lcd.print("Hello World!");
Podemos fazer muito mais com um LCD (veja a seção 'Faça Mais com o LCD').
※ Nota:
O endereço I2C do LCD pode ser diferente dependendo do fabricante. No nosso código, usamos o endereço 0x27, conforme especificado pelo fabricante DIYables.
Código Arduino UNO R4
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-lcd-i2c
*/
#include <DIYables_LCD_I2C.h>
DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27, 16 column and 2 rows
void setup() {
lcd.init(); // initialize the lcd
lcd.backlight();
lcd.setCursor(3, 0); // move cursor to (3, 0)
lcd.print("DIYables"); // print message at (3, 0)
lcd.setCursor(0, 1); // move cursor to (0, 1)
lcd.print("www.diyables.io"); // print message at (0, 1)
}
void loop() {
}
Passos Rápidos
Siga estas instruções passo a passo:
- Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente do Arduino Uno R4 WiFi/Minima na Arduino IDE.
- Conecte o display LCD I2C ao Arduino UNO R4 conforme o diagrama fornecido.
- Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
- Abra a Arduino IDE no seu computador.
- Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
- Vá até o Ãcone Libraries no lado esquerdo da Arduino IDE.
- Digite "DIYables LCD I2C" na caixa de busca e procure a biblioteca DIYables_LCD_I2C da DIYables.
- Pressione o botão Install para instalar a biblioteca DIYables_LCD_I2C.
- Copie o código e abra-o na Arduino IDE
- Clique no botão Upload na Arduino IDE para carregar o código no Arduino UNO R4

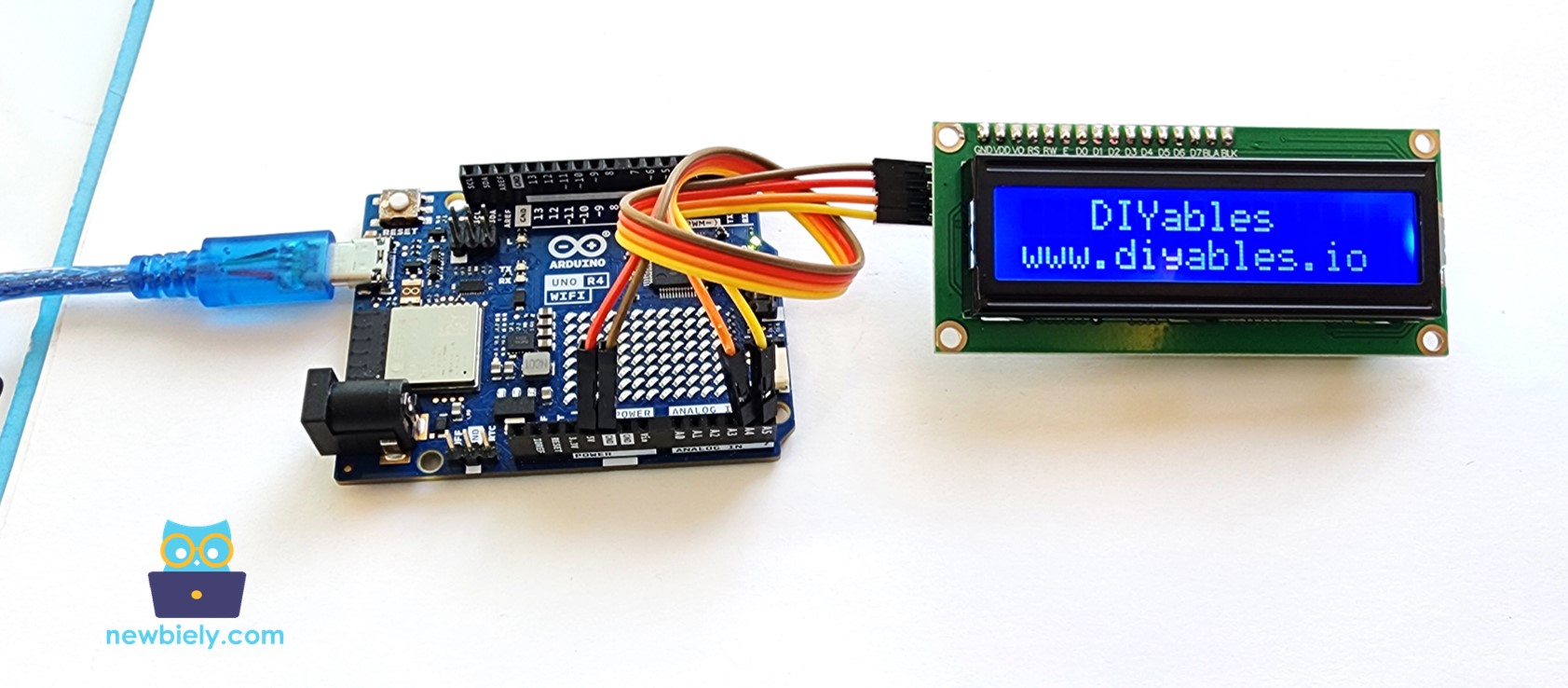

- Confira o resultado na tela do LCD
- Experimente mudar o texto e a posição dele
VÃdeo
Faça Mais com o LCD
Caractere Personalizado
Para mostrar caracteres especiais ou sÃmbolos, como um coração ou um passarinho bravo, em um LCD, você precisa usar o gerador de caracteres, porque a função lcd.print() só consegue exibir caracteres ASCII.
O LCD 16x2 pode mostrar 32 caracteres em 2 linhas, com 16 posições em cada linha. Cada caractere usa 40 quadradinhos, organizados em 8 linhas e 5 colunas.
O gerador de caracteres cria um caractere (40 pixels). Você só precisa seguir estes passos:
Click on each pixel to select/deselect
Copy below custom character code
Replace the customChar[8] in the below code
#include <DIYables_LCD_I2C.h>
// Initialize the LCD connected via I2C at address 0x27 with 16 columns and 2 rows
DIYables_LCD_I2C lcd(0x27, 16, 2);
// Define byte array for creating custom character shape
byte customChar[8] = {
0b00000,
0b01010,
0b11111,
0b11111,
0b01110,
0b00100,
0b00000,
0b00000
};
void setup() {
lcd.init(); // Initialize LCD screen
lcd.backlight(); // Turn on the backlight
lcd.createChar(0, customChar); // Register the custom character on LCD with ID 0
lcd.setCursor(2, 0); // Set cursor to start at column 2, row 0
lcd.write((byte)0); // Display the custom character at the current cursor position
}
void loop(){
}
Resultado exibido na tela:
Vários caracteres personalizados
Podemos criar até 8 caracteres especiais (numerados de 0 a 7). O exemplo abaixo mostra como criar e exibir três caracteres.
#include <DIYables_LCD_I2C.h>
// Create an LCD object, using I2C address 0x27 with 16 columns and 2 rows
DIYables_LCD_I2C lcd(0x27, 16, 2);
// Define custom character 0 (heart shape)
byte customChar0[8] = {
0b00000,
0b01010,
0b11111,
0b11111,
0b01110,
0b00100,
0b00000,
0b00000
};
// Define custom character 1 (arrow pointing upwards)
byte customChar1[8] = {
0b00100,
0b01110,
0b11111,
0b00100,
0b00100,
0b00100,
0b00100,
0b00100
};
// Define custom character 2 (arrow pointing downwards)
byte customChar2[8] = {
0b00100,
0b00100,
0b00100,
0b00100,
0b00100,
0b11111,
0b01110,
0b00100
};
void setup() {
lcd.init(); // Initialize the LCD display
lcd.backlight(); // Turn on the LCD backlight
// Register custom character 0 with index 0 on the LCD
lcd.createChar(0, customChar0);
// Register custom character 1 with index 1 on the LCD
lcd.createChar(1, customChar1);
// Register custom character 2 with index 2 on the LCD
lcd.createChar(2, customChar2);
// Set the cursor to column 2, row 0
lcd.setCursor(2, 0);
// Display the custom character 0 at the current cursor position
lcd.write((byte)0);
// Set the cursor to column 4, row 0
lcd.setCursor(4, 0);
// Display the custom character 1 at the current cursor position
lcd.write((byte)1);
// Set the cursor to column 6, row 0
lcd.setCursor(6, 0);
// Display the custom character 2 at the current cursor position
lcd.write((byte)2);
}
void loop() {
}
Resultado exibido no display de cristal lÃquido (LCD):
Resumo: como usar caracteres personalizados no LCD
- Use o gerador de caracteres acima para criar o código binário do seu caractere especial.
- Anote o código binário do seu caractere (copie da etapa anterior).
byte customChar[8] = {
0b00000,
0b01010,
0b11111,
0b11111,
0b01110,
0b00100,
0b00000,
0b00000
};
- Crie um caractere personalizado e coloque-o em um número entre 0 e 7 na função setup().
lcd.createChar(index, customChar);
- Exiba um caractere especial no LCD sempre que quiser, na função setup() ou loop().
lcd.setCursor(column, row); // Set the cursor to the specified column and row
lcd.write((byte)index); // Display the custom character stored at 'index' position
Outras funções
Insira as funções a seguir na função loop() uma por uma, adicionando um delay(5000) depois de cada função.
- Exibição do LCD fácil de ler
lcd.clear();
- Posicione o cursor no canto superior esquerdo da tela.
lcd.home();
- Posicione o cursor em um local especÃfico (coluna, linha).
lcd.setCursor(column, row);
- Mostra o cursor da tela do LCD.
lcd.cursor();
- Desliga o cursor da tela do LCD.
lcd.noCursor();
- Mostra o cursor piscando do LCD.
lcd.blink()
- Para o cursor piscando do LCD.
lcd.noBlink()
- Encontre mais informações em Referência da Biblioteca LiquidCrystal.
Solução de Problemas do LCD I2C
Se o texto não aparecer no LCD I2C, verifique estes pontos:
- Mude o brilho da tela do LCD girando o potenciômetro na parte de trás dele.
- O endereço I2C do LCD pode variar de acordo com o fabricante. Geralmente é 0x27 ou 0x3F. Teste esses endereços um por um. Se nenhum funcionar, use o código a seguir para descobrir o endereço I2C correto.
// I2C address scanner program
#include <Wire.h>
void setup() {
Wire.begin();
Serial.begin(9600);
Serial.println("I2C Scanner");
}
void loop() {
byte error, address;
int nDevices;
Serial.println("Scanning...");
nDevices = 0;
for(address = 1; address < 127; address++ )
{
Wire.beginTransmission(address);
error = Wire.endTransmission();
if (error == 0)
{
Serial.print("I2C device found at address 0x");
if (address < 16)
Serial.print("0");
Serial.print(address,HEX);
Serial.println(" !");
nDevices++;
}
else if (error==4)
{
Serial.print("Unknown error at address 0x");
if (address < 16)
Serial.print("0");
Serial.println(address,HEX);
}
}
if (nDevices == 0)
Serial.println("No I2C devices found");
else
Serial.println("done");
delay(5000); // wait 5 seconds for next scan
}
O resultado exibido no Serial Monitor:
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Uno R4 WiFi' on 'COM15')
New Line
9600 baud
Scanning...
I2C device found at address 0x3F !
done
Scanning...
I2C device found at address 0x3F !
done
