Arduino UNO R4 - Sensor de Movimento - LED

Descubra como controlar um LED com o Arduino UNO R4 usando o sensor de movimento HC-SR501 neste tutorial de Arduino para iniciantes. Vamos mostrar como acender um LED quando houver movimento e apagá-lo quando não houver. Perfeito para dominar a programação Arduino, a detecção de movimento e projetos simples com LED!

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Sensor de Movimento HC-SR501
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativa) Button and LED Kit
1	×	220Ω Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Sobre o LED e o Sensor de Movimento

Saiba mais sobre LEDs e sensores de movimento (pinagem, funcionamento, programação) nestes tutoriais:

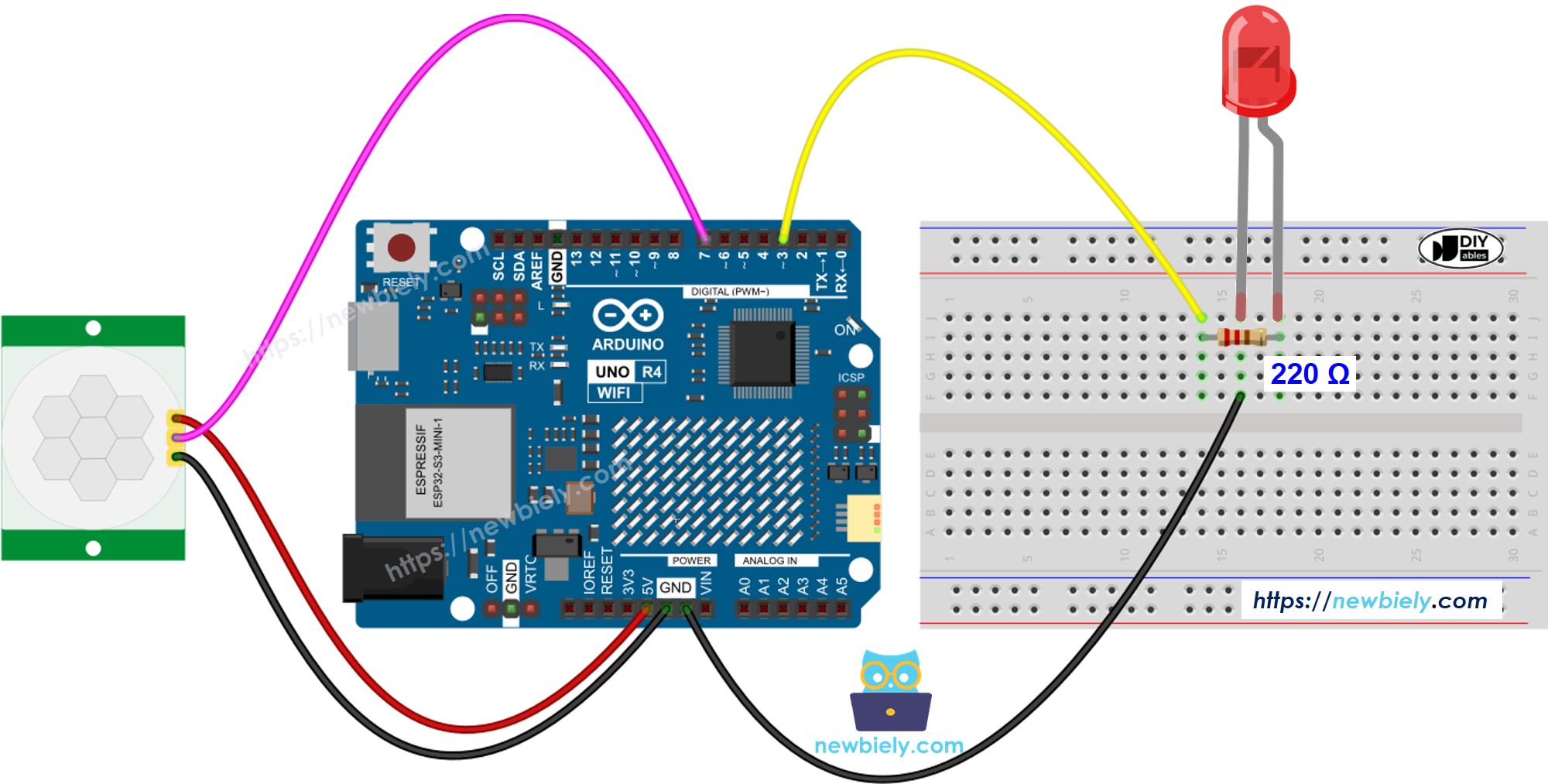

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Configuração Inicial


Ajuste do Tempo de Atraso	Gire o parafuso totalmente no sentido anti-horário.
Ajuste do Alcance de Detecção	Gire o parafuso totalmente no sentido horário.
Seletor de Disparo Repetido	Coloque o jumper como mostrado na imagem.

Código Arduino UNO R4

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-motion-sensor-led */ #define MOTION_SENSOR_PIN 7 // The Arduino Uno R4 pin connected to the OUTPUT pin of motion sensor #define LED_PIN 3 // The Arduino Uno R4 pin connected to LED's pin int motion_state = LOW; // current state of motion sensor's pin int motion_state_prev = LOW; // previous state of motion sensor's pin void setup() { Serial.begin(9600); // initialize serial pinMode(MOTION_SENSOR_PIN, INPUT); // set the Arduino Uno R4 pin to input mode pinMode(LED_PIN, OUTPUT); // set the Arduino Uno R4 pin to output mode } void loop() { motion_state_prev = motion_state; // store old state motion_state = digitalRead(MOTION_SENSOR_PIN); // read new state if (motion_state_prev == LOW && motion_state == HIGH) { // pin state change: LOW -> HIGH Serial.println("Motion detected!"); digitalWrite(LED_PIN, HIGH); // turn on } else if (motion_state_prev == HIGH && motion_state == LOW) { // pin state change: HIGH -> LOW Serial.println("Motion stopped!"); digitalWrite(LED_PIN, LOW); // turn off } }

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a primeira vez que você usa o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima no Arduino IDE.
Ligue os componentes de acordo com o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 apropriada (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
Copie o código e abra-o no Arduino IDE
Clique no botão Upload no Arduino IDE para enviar o código para o Arduino UNO R4

Acene com a mão sobre o sensor
Veja a resposta do LED

Explicação do Código

Confira as explicações nos comentários dentro do código-fonte!
