Arduino UNO R4 - Fechadura Eletromagnética

Neste tutorial, vamos aprender a usar o Arduino UNO R4 para controlar a fechadura eletromagnética e trancar/destrancar sua porta por programação.

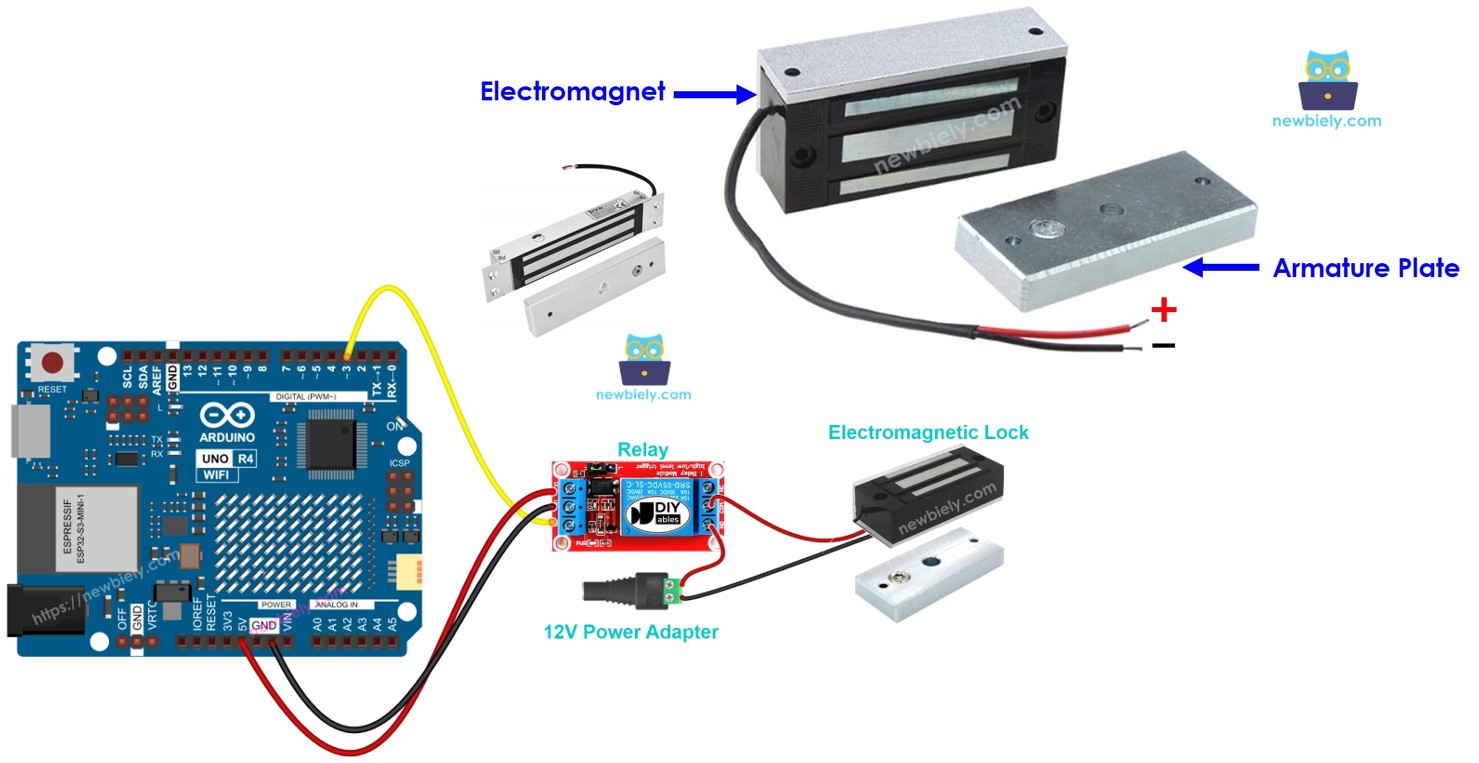

Fechadura eletromagnética no Arduino UNO R4

Hardware Necessário

1	×	Arduino UNO R4 WiFi or Arduino UNO R4 Minima
1	×	Alternatively, DIYables STEM V4 IoT, Compatible with Arduino Uno R4 WiFi
1	×	Alternatively, DIYables STEM V4B IoT, Compatible with Arduino Uno R4 WiFi
1	×	Cabo USB Tipo-A para Tipo-C (para PC com USB-A)
1	×	Cabo USB Tipo-C para Tipo-C (para PC com USB-C)
1	×	Fechadura Eletromagnética
1	×	Relé
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	(Recomendado) Shield com Bornes de Parafuso para Arduino Uno R4
1	×	(Recomendado) Sensors/Servo Expansion Shield for Arduino UNO R4
1	×	(Recomendado) Shield de Protoboard para Arduino Uno R4
1	×	(Recomendado) Case para Arduino Uno R4
1	×	(Recomendado) Divisor de Alimentação para Arduino Uno R4
1	×	(Recomendado) Placa Base de Prototipagem e Kit de Protoboard para Arduino Uno

Or you can buy the following kits:

1	×	DIYables STEM V4 IoT Starter Kit (Arduino included)
1	×	DIYables STEM V4B IoT Starter Kit (Arduino included)
1	×	DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Fechadura Eletromagnética

A fechadura eletromagnética, muitas vezes chamada de maglock, é muito usada para proteger portas. Normalmente ela funciona com vários dispositivos, como interruptores, leitores de impressão digital, leitores RFID/NFC, teclados ou aplicativos em PCs e dispositivos móveis, para gerenciar o acesso a portas e entradas de edifícios.

Pinagem

Uma fechadura eletromagnética tem duas partes:

Um eletroímã, com dois pinos
Uma placa da armadura

Como Funciona

Quando o eletroímã está ligado, a eletricidade flui por ele e produz um campo magnético que puxa a placa da armadura em direção ao eletroímã, fazendo a fechadura trancar. Quando o eletroímã está desligado, não há campo magnético, e a placa da armadura não é puxada em direção ao eletroímã, permitindo que a fechadura destranque.

※ Nota:

A fechadura eletromagnética muitas vezes precisa de uma fonte de alimentação de 12V, 24V ou 48V. Por isso, NÃO podemos conectar a fechadura eletromagnética diretamente a um pino do Arduino UNO R4. Em vez disso, devemos conectá-la por meio de um relé ao pino do Arduino UNO R4.

Se ligarmos a fechadura eletromagnética a um relé na configuração normalmente aberta:

Quando o relé está aberto, a porta está destrancada.
Quando o relé está fechado, a porta está trancada.

Você pode conectar o Arduino UNO R4 a um relé para programá-lo a operar uma fechadura eletromagnética. Para saber mais sobre como usar um relé com o Arduino UNO R4, visite o Tutorial Arduino UNO R4 - Relé.

Para instalá-la, fixe a placa da armadura na porta ou na janela (a parte que se move) e prenda o eletroímã no batente (a parte que não se move). Quando você fechar a porta, essas duas partes devem se tocar.

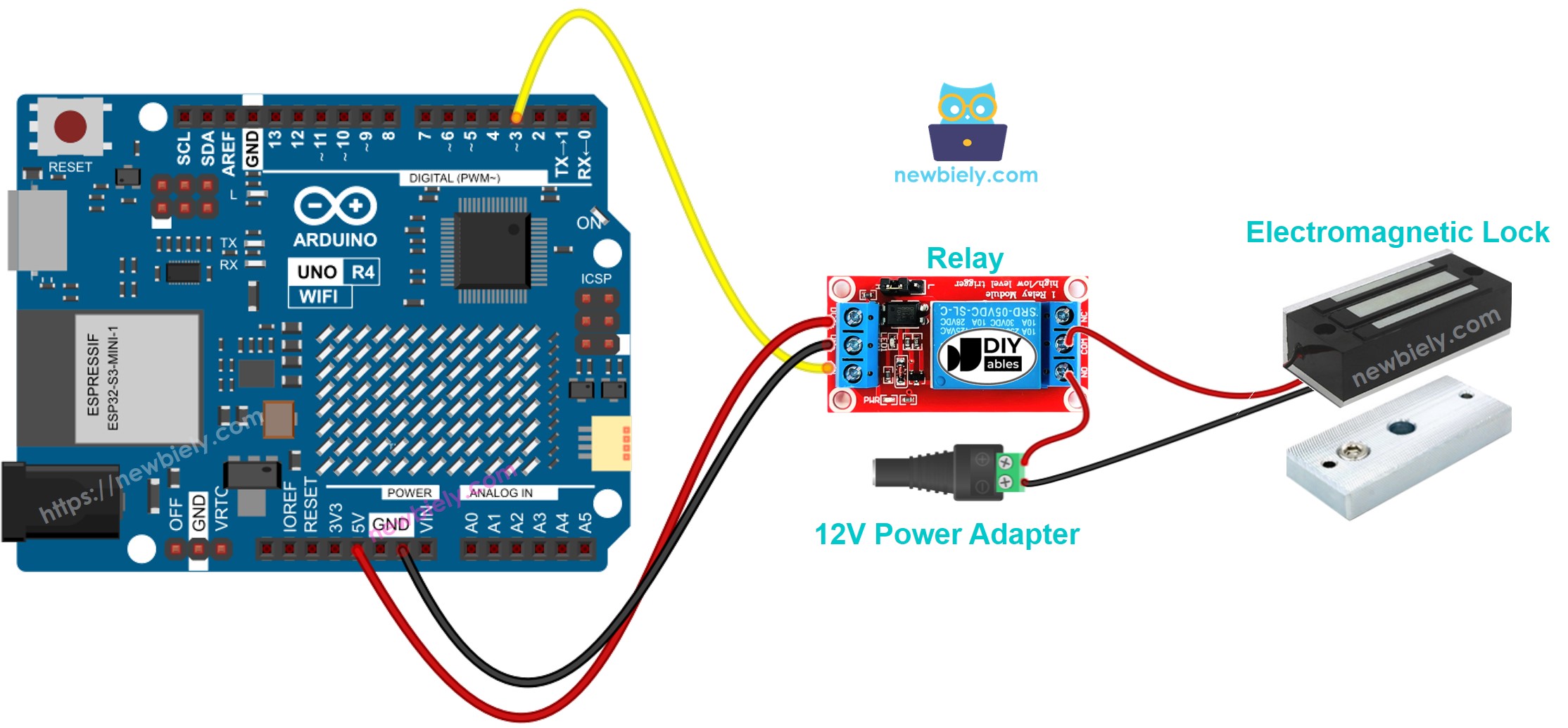

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.

Código Arduino UNO R4

Este código tranca e destranca a porta a cada 5 segundos.

/* * Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com * Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-electromagnetic-lock */ #define RELAY_PIN 3 // The Arduino UNO R4 pin connected to the IN pin of relay // the setup function runs once when you press reset or power the board void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // the loop function runs over and over again forever void loop() { digitalWrite(RELAY_PIN, HIGH); // lock the door delay(5000); digitalWrite(RELAY_PIN, LOW); // unlock the door delay(5000); }

Passos Rápidos

Siga estas instruções passo a passo:

Se esta é a sua primeira vez usando o Arduino Uno R4 WiFi/Minima, consulte o tutorial sobre como configurar o ambiente para o Arduino Uno R4 WiFi/Minima na Arduino IDE.
Conecte a fechadura eletromagnética ao Arduino Uno R4 conforme o diagrama fornecido.
Conecte a placa Arduino Uno R4 ao seu computador usando um cabo USB.
Abra a Arduino IDE no seu computador.
Selecione a placa Arduino Uno R4 correta (por exemplo, Arduino Uno R4 WiFi) e a porta COM.
Copie o código acima e abra-o na Arduino IDE.
Clique no botão Upload na Arduino IDE para enviar o código ao Arduino UNO R4.
Aproxime a placa da armadura do eletroímã.
Observe a atração entre a placa da armadura e o eletroímã.

Vídeo

Arduino UNO R4 - Botão Controla a Fechadura Eletromagnética

Visite o tutorial Arduino UNO R4 - Botão Controla a Fechadura Eletromagnética.
