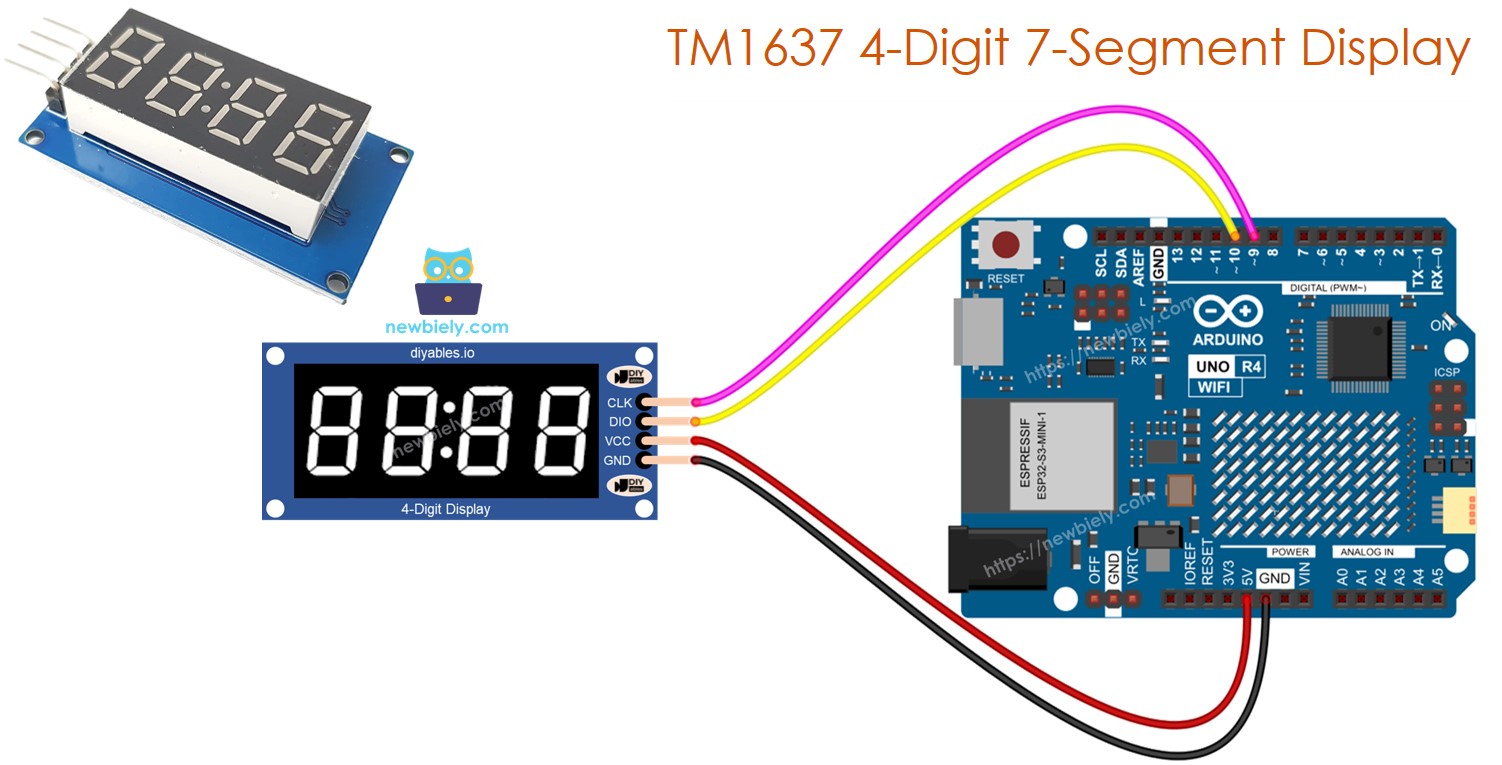

Arduino Uno R4 - Display de 7 Segmentos e 4 Dígitos com TM1637
O Arduino Uno R4 - disponível como Minima e WiFi - traz mais poder de processamento, mais memória e um ADC de 14 bits, mantendo o layout clássico de conectores do Uno. O módulo de display TM1637 se conecta a quaisquer dois pinos digitais e funciona tanto em 3.3V quanto em 5V, então ele combina com o Uno R4 sem nenhuma conversão de nível.
Neste guia você vai:
- Ligar o módulo de display TM1637 ao Arduino Uno R4.
- Mostrar inteiros, texto e temperatura no display.
- Exibir a hora no formato HH:MM com dois-pontos piscantes.
- Controlar dígitos individuais e ajustar o brilho.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables STEM V4 IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables STEM V4B IoT Starter Kit (Arduino included) | |
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Visão Geral do Display de 7 Segmentos e 4 Dígitos com TM1637
O módulo TM1637 controla um display LED de 7 segmentos e 4 dígitos usando apenas dois fios de sinal (CLK e DIO). Ele cuida da multiplexação dos LEDs internamente e guarda os dados do display na sua própria memória, o que significa que o display continua aceso sem nenhuma atualização contínua do microcontrolador.
Destaques:
- 4 dígitos com 7 segmentos cada, mais pontos decimais
- LED de dois-pontos entre o dígito 1 e o dígito 2 para um display no estilo de relógio
- 8 níveis de brilho ajustáveis
- Interface serial de 2 fios
- Funciona com lógica de 3.3V ou 5V
| Função | Pino |
|---|---|
| CLK | Entrada do sinal de clock |
| DIO | Entrada/saída de dados |
| VCC | Alimentação (3.3V ou 5V) |
| GND | Terra |
Quaisquer dois pinos digitais do Uno R4 podem servir como CLK e DIO.

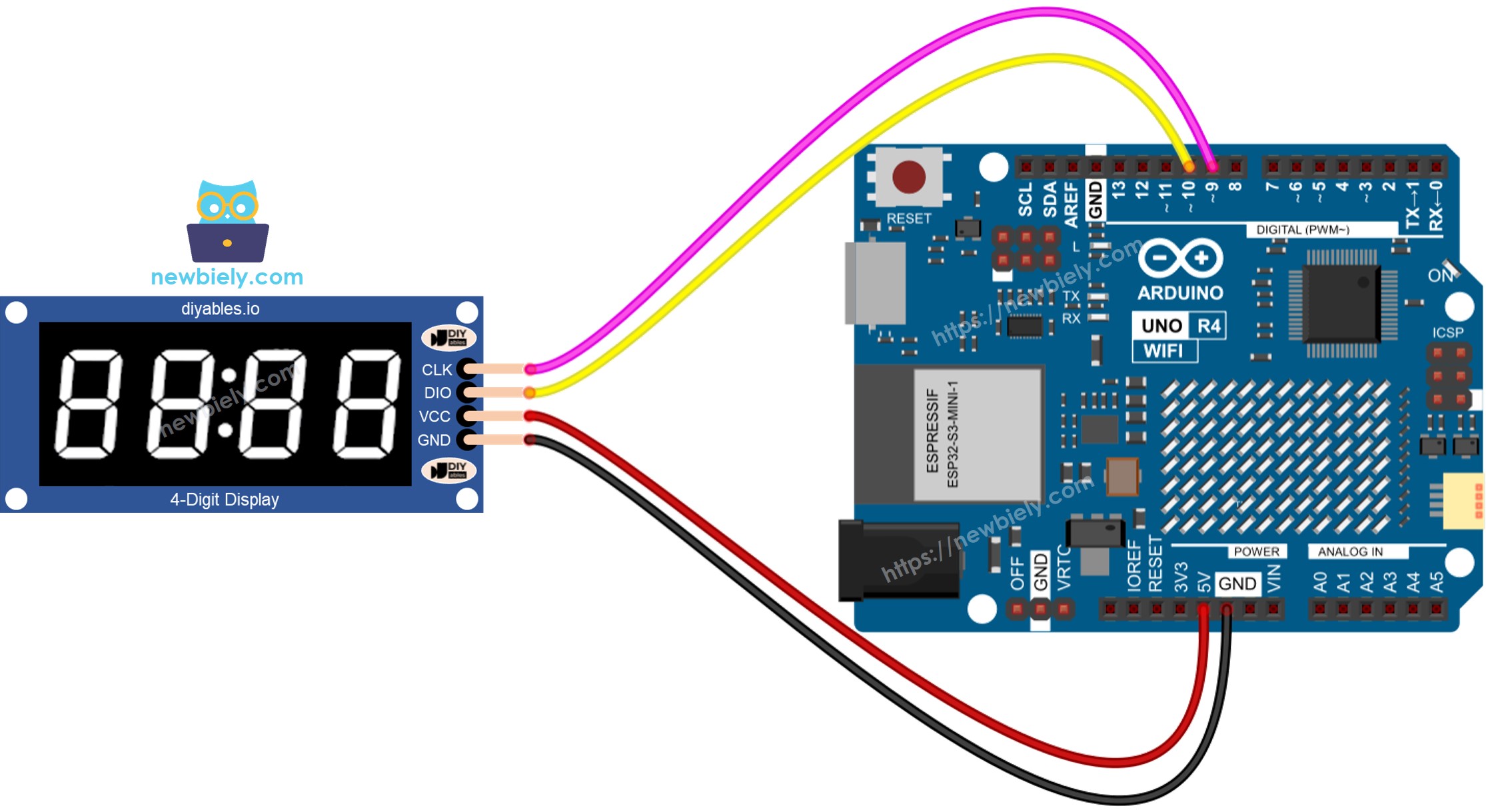

Diagrama de Ligação
Conecte o TM1637 ao seu Arduino Uno R4:
- CLK ao pino 9
- DIO ao pino 10
- VCC ao 5V
- GND ao GND
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Uno R4 e outros componentes.
Como Instalar a Biblioteca
- Conecte o Arduino Uno R4 ao seu computador usando um cabo USB Type-C.
- Na Arduino IDE, verifique se a placa correta (Arduino Uno R4 Minima ou WiFi) e a porta serial estão selecionadas.
- Clique no ícone Libraries na barra lateral esquerda.
- Digite "DIYables_4Digit7Segment_TM1637" na caixa de busca e localize a biblioteca publicada pela DIYables.
- Clique em Install para adicionar a biblioteca à sua IDE.
Nenhuma dependência adicional é necessária - a biblioteca é totalmente independente.
Estrutura Mínima do Sketch
Todos os sketches que usam a biblioteca DIYables_4Digit7Segment_TM1637 compartilham este esqueleto:
#include <DIYables_4Digit7Segment_TM1637.h>
#define CLK_PIN 9
#define DIO_PIN 10
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
display.begin();
display.print(1234);
}
void loop() {
}
Crie o objeto do display com os números dos pinos, chame begin() uma vez e você já pode escrever dados no display.
Mostrar Valores Inteiros
Exibe vários inteiros no display de 7 segmentos, incluindo saída preenchida com zeros.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - Integer Example
*
* Displays various integer values on a 4-digit 7-segment display
* with TM1637 driver, including zero-padded numbers.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN 9 // The Arduino pin connected to the CLK pin of TM1637 4-digit 7-segment display
#define DIO_PIN 10 // The Arduino pin connected to the DIO pin of TM1637 4-digit 7-segment display
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Integer Example");
}
void loop() {
// Display various integers
int numbers[] = {0, 42, 1234, -5, -123, 9999};
int count = sizeof(numbers) / sizeof(numbers[0]);
for (int i = 0; i < count; i++) {
display.print(numbers[i]);
Serial.print("Displaying: ");
Serial.println(numbers[i]);
delay(2000);
}
// Display with zero padding
display.print(42, true); // Shows "0042"
Serial.println("Displaying: 0042 (zero-padded)");
delay(2000);
}
Como Executar
- Conecte o módulo TM1637 ao Arduino Uno R4 como descrito no diagrama de ligação.
- Conecte o cabo USB Type-C.
- Cole o código na Arduino IDE, escolha a placa e a porta corretas e pressione Upload.
- Abra o Serial Monitor para ver a saída.
Os números passam por 0, 42, 1234, -5, -123, 9999, seguidos de "0042" preenchido com zeros.
Referência Rápida de Métodos
| Método | O Que Faz | Uso |
|---|---|---|
| print(int) | Mostra um inteiro (-999 a 9999) | display.print(1234) |
| print(int, true) | Mostra com zeros à esquerda | display.print(42, true) |
| clear() | Apaga o display | display.clear() |
Mostrar Texto e Temperatura
Exibe textos, o símbolo de grau e a temperatura formatada.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - TextAndDegree Example
*
* Displays text strings, special characters, and temperature
* on a 4-digit 7-segment display with TM1637 driver.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN 9 // The Arduino pin connected to the CLK pin of TM1637 4-digit 7-segment display
#define DIO_PIN 10 // The Arduino pin connected to the DIO pin of TM1637 4-digit 7-segment display
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Text and Degree Example");
}
void loop() {
// Display text strings
const char* texts[] = {"HELP", "Hi", "COOL", "done"};
for (int i = 0; i < 4; i++) {
display.print(texts[i]);
Serial.print("Displaying: ");
Serial.println(texts[i]);
delay(2000);
}
// Display temperature with degree symbol
display.printTemperature(25, 'C'); // Shows "25°C"
Serial.println("Displaying: 25 degrees C");
delay(2000);
display.printTemperature(72, 'F'); // Shows "72°F"
Serial.println("Displaying: 72 degrees F");
delay(2000);
// Display string with degree constant
char buf[5];
buf[0] = '2';
buf[1] = '5';
buf[2] = DIYables_4Digit7Segment_TM1637::DEGREE;
buf[3] = 'C';
buf[4] = '\0';
display.print(buf); // Same as printTemperature(25, 'C')
Serial.println("Displaying: 25 degrees C (via print)");
delay(2000);
}
Como Executar
- Ligue o módulo como mostrado acima.
- Faça o upload do sketch e abra o Serial Monitor.
O display passa por "HELP", "Hi", "COOL", "done" e depois mostra "25°C" e "72°F".
Referência Rápida de Métodos
| Método | O Que Faz | Uso |
|---|---|---|
| print(const char*) | Exibe um texto (até 4 caracteres) | display.print("HELP") |
| printTemperature(int, char) | Mostra a temperatura com grau e unidade | display.printTemperature(25, 'C') |
| DEGREE | Caractere de grau para montar textos | display.DEGREE |
Mostrar a Hora com Dois-Pontos Piscantes
Exibe uma saída parecida com um relógio, com os dois-pontos alternando a cada meio segundo.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - Time Example
*
* Displays time in HH:MM format with blinking colon separator
* on a 4-digit 7-segment display with TM1637 driver.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN 9 // The Arduino pin connected to the CLK pin of TM1637 4-digit 7-segment display
#define DIO_PIN 10 // The Arduino pin connected to the DIO pin of TM1637 4-digit 7-segment display
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
int hours = 12;
int minutes = 30;
bool colonOn = true;
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Time Example");
Serial.println("Displaying 12:30 with blinking colon");
}
void loop() {
display.printTime(hours, minutes, colonOn);
delay(500); // Toggle colon every 500ms for blinking effect
colonOn = !colonOn;
}
Como Executar
- Ligue o módulo e faça o upload do código.
- O display mostra "12:30" com os dois-pontos piscando.
Referência Rápida de Métodos
| Método | O Que Faz | Uso | |
|---|---|---|---|
| printTime(int, int) | Mostra HH | MM com os dois-pontos acesos | display.printTime(12, 30) |
| printTime(int, int, bool) | Mostra HH | MM, controla os dois-pontos | display.printTime(12, 30, false) |
Piscar o Display Ligando e Desligando
Usa off() e on() para criar um efeito de piscar mantendo o conteúdo do display.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - Blink Example
*
* Blinks integer and text on a 4-digit 7-segment display
* using off() and on() to toggle the display.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN 9 // The Arduino pin connected to the CLK pin of TM1637 4-digit 7-segment display
#define DIO_PIN 10 // The Arduino pin connected to the DIO pin of TM1637 4-digit 7-segment display
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Blink Example");
}
void loop() {
// Blink an integer
display.print(1234);
Serial.println("Blinking: 1234");
for (int i = 0; i < 5; i++) {
display.off();
delay(300);
display.on();
delay(300);
}
delay(1000);
// Blink text
display.print("HELP");
Serial.println("Blinking: HELP");
for (int i = 0; i < 5; i++) {
display.off();
delay(300);
display.on();
delay(300);
}
delay(1000);
}
Como Executar
- Faça o upload e observe - "1234" pisca cinco vezes e depois "HELP" pisca cinco vezes.
Referência Rápida de Métodos
| Método | O Que Faz | Uso |
|---|---|---|
| off() | Desliga o display, os dados permanecem | display.off() |
| on() | Restaura o display | display.on() |
| setBrightness(int) | Ajusta o brilho (0-7) | display.setBrightness(4) |
Controlar Dígitos Individuais
Define cada dígito de forma independente usando números, caracteres e o separador de dois-pontos.
/*
* Este código de Arduino UNO R4 foi desenvolvido por pt.newbiely.com
* Este código de Arduino UNO R4 é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-uno-r4/arduino-uno-r4-tm1637-4-digit-7-segment-display
*/
/*
* DIYables_4Digit7Segment_TM1637 - IndividualDigits Example
*
* Sets individual digits, characters, and colon on a 4-digit
* 7-segment display with TM1637 driver.
*
* Tutorial: https://diyables.io/products/4-digit-7-segment-display-led-tm1637-with-colon
*
* TESTED HARDWARE:
* - Arduino Uno R3
* - Arduino Uno R4 WiFi
* - Arduino Uno R4 Minima
* - Arduino Mega
* - Arduino Due
* - Arduino Giga
* - DIYables STEM V3: https://diyables.io/stem-v3
* - DIYables STEM V4 IoT: https://diyables.io/stem-v4-iot
* - DIYables STEM V4B IoT: https://diyables.io/stem-v4b-iot
* - DIYables STEM V4B Edu: https://diyables.io/stem-v4-edu
* - DIYables MEGA2560 R3: https://diyables.io/atmega2560-board
* - DIYables Nano R3: https://diyables.io/nano-board
* - DIYables ESP32 Board: https://diyables.io/esp32-board
* - DIYables ESP32 S3, Uno-form factor: https://diyables.io/esp32-s3-uno
* - It is expected to work with other boards
*/
#include <DIYables_4Digit7Segment_TM1637.h>
// Pin configuration - change to match your wiring
#define CLK_PIN 9 // The Arduino pin connected to the CLK pin of TM1637 4-digit 7-segment display
#define DIO_PIN 10 // The Arduino pin connected to the DIO pin of TM1637 4-digit 7-segment display
DIYables_4Digit7Segment_TM1637 display(CLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("TM1637 Individual Digits Example");
}
void loop() {
// Set individual numbers on each digit position
display.clear();
display.setNumber(0, 1);
display.setNumber(1, 2);
display.setNumber(2, 3);
display.setNumber(3, 4);
Serial.println("Displaying: 1234");
delay(2000);
// Turn colon on
display.setColon(true);
Serial.println("Displaying: 12:34");
delay(2000);
// Turn colon off
display.setColon(false);
Serial.println("Displaying: 1234");
delay(2000);
// Set individual characters
display.clear();
display.setChar(0, 'H');
display.setChar(1, 'E');
display.setChar(2, 'L');
display.setChar(3, 'P');
Serial.println("Displaying: HELP");
delay(2000);
// Mix characters and numbers with colon
display.clear();
display.setChar(0, 'A');
display.setNumber(1, 3);
display.setChar(2, 'b');
display.setNumber(3, 7);
display.setColon(true);
Serial.println("Displaying: A3:b7");
delay(2000);
// Blinking colon effect
display.clear();
display.setNumber(0, 1);
display.setNumber(1, 2);
display.setNumber(2, 3);
display.setNumber(3, 0);
Serial.println("Blinking colon: 12:30");
for (int i = 0; i < 5; i++) {
display.setColon(true);
delay(500);
display.setColon(false);
delay(500);
}
delay(1000);
}
Como Executar
- Faça o upload do código e veja o display passar por diferentes combinações.
Referência Rápida de Métodos
| Método | O Que Faz | Uso |
|---|---|---|
| setNumber(int, int) | Coloca um dígito de 0-9 em uma posição | display.setNumber(0, 1) |
| setChar(int, char) | Coloca um caractere em uma posição | display.setChar(0, 'H') |
| setColon(bool) | Liga ou desliga os dois-pontos | display.setColon(true) |
| setSegments(int, uint8_t) | Escreve dados brutos dos segmentos | display.setSegments(0, 0x76) |
Solução de Problemas
- Nada aparece no display - Confira a ligação novamente. CLK e DIO devem corresponder aos números dos pinos no código. O VCC deve ir ao 5V (ou 3.3V).
- Aparecem caracteres errados - CLK e DIO provavelmente estão trocados. Tente trocar os dois fios.
- Brilho muito baixo - Chame setBrightness(7) para o brilho máximo.
- Biblioteca não encontrada - Instale a DIYables_4Digit7Segment_TM1637 pelo Library Manager na Arduino IDE.
Suporte de Plataformas
A biblioteca depende exclusivamente das APIs padrão do Arduino (pinMode, digitalWrite, digitalRead, delayMicroseconds) e funciona em todas as plataformas compatíveis com Arduino.
