Como Alimentar o Arduino Nano
Você pode ter encontrado informações online sobre dois métodos diferentes para alimentar o Arduino Nano: usando a porta USB ou o pino Vin. Mas qual método é o mais seguro e eficaz, principalmente quando você precisa alimentar componentes adicionais, como sensores, displays ou motores? Neste tutorial, vamos explorar as melhores formas de alimentar o seu Arduino Nano, tanto em projetos simples quanto em projetos mais complexos, garantindo que todos os seus dispositivos fiquem estáveis e protegidos.
Em detalhes, vamos abordar:
- Dois métodos para alimentar o Arduino Nano
- A forma mais eficaz de alimentar o Arduino Nano
- Como alimentar o Arduino Nano junto com componentes externos
- Uma configuração recomendada usando um divisor de energia
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |

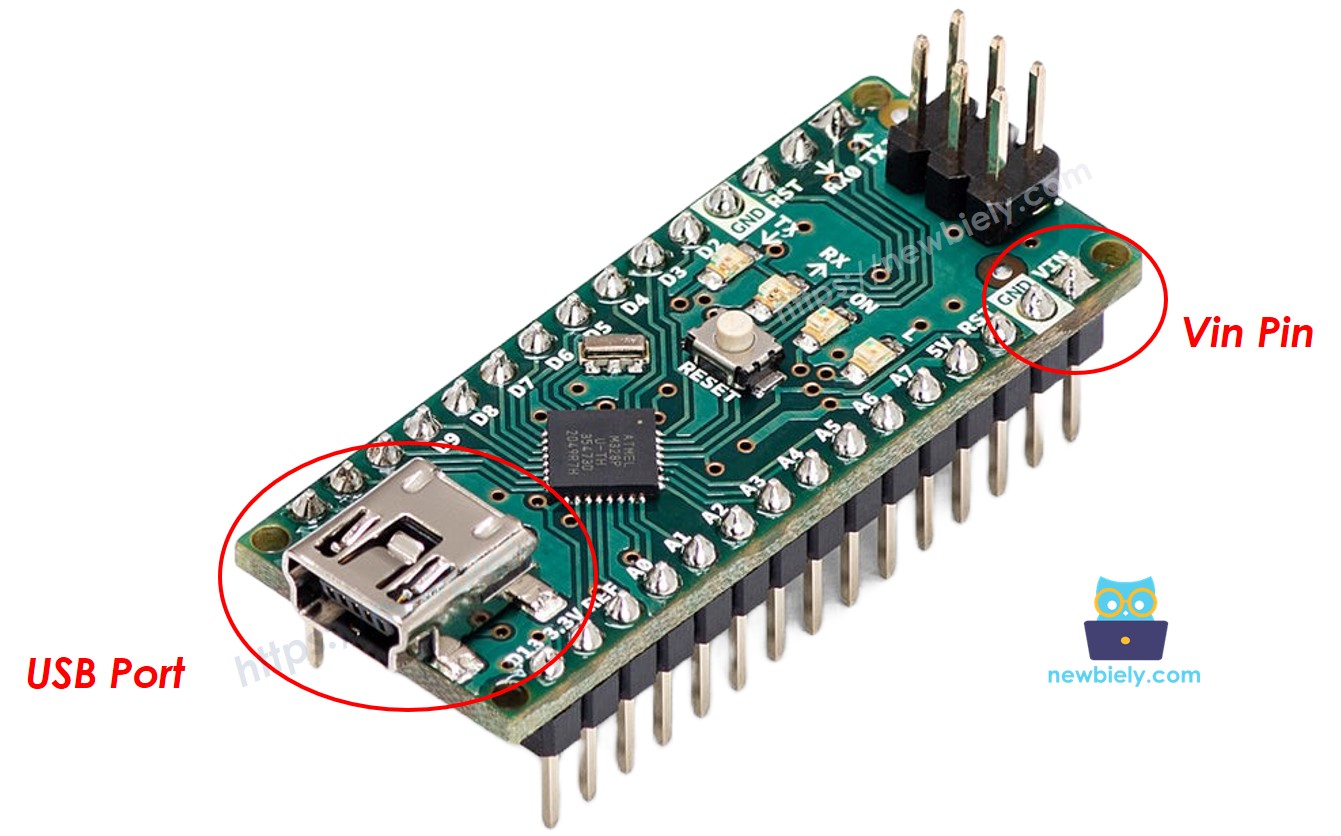

Duas Formas de Alimentar o Arduino Nano
- Alimentação pela porta USB (5V): Este método fornece 5V constantes diretamente do seu computador ou de um adaptador de energia USB. É simples e seguro para a maioria dos projetos com Arduino, pois a tensão já é regulada e não precisa de ajustes adicionais.
- Alimentação pelo pino Vin (6-24V): Quando você fornece de 6 a 24V pelo pino Vin, o regulador da placa do Arduino reduz a tensão para 5V. No entanto, os adaptadores de energia mais comuns costumam ser de 9V ou 12V, o que pode fazer o Arduino esquentar bastante por causa da tensão de entrada mais alta.
Qual É a Melhor Forma de Alimentar o Arduino Nano?
Se você alimentar o Arduino Nano pelo pino Vin, precisa usar uma tensão na faixa de 6 a 24V. No entanto, a maioria dos adaptadores de energia disponíveis é de 5V, 9V ou 12V:
- Se usar uma fonte de 5V pelo pino Vin: Embora possa funcionar, essa configuração pode ser instável, porque a tensão pode ser insuficiente para o regulador da placa funcionar corretamente.
- Se usar uma fonte de 9V ou 12V pelo pino Vin: Isso oferece uma alimentação mais estável, mas muitas vezes faz a placa Arduino esquentar.
Portanto, a melhor opção é alimentar o Arduino Nano com uma fonte de 5V pela porta USB.
Alimentando Componentes Externos
Muitos projetos precisam não só do Arduino, mas também de outros componentes, como sensores, displays e motores. Não é recomendado alimentar essas peças externas diretamente pelo pino de 5V do Arduino, pois isso pode puxar corrente demais pelo regulador da placa e, possivelmente, danificar o Arduino Nano.
Em vez disso, você deve alimentar os componentes externos, como sensores, displays e motores, separadamente. A próxima seção mostra como fazer isso.
Configuração Recomendada com um Divisor de Energia
A solução ideal é usar uma fonte de 5V em combinação com um kit divisor de energia. Esse divisor separa a saída de 5V em duas linhas independentes:
- Conector USB-Mni: Alimenta o Arduino Nano pela porta USB.
- Bloco de Bornes de Parafuso: Fornece energia para os componentes externos e sensores.
Essa configuração garante que cada parte do seu projeto receba uma alimentação estável de 5V, sem o risco de danificar o Arduino Nano.

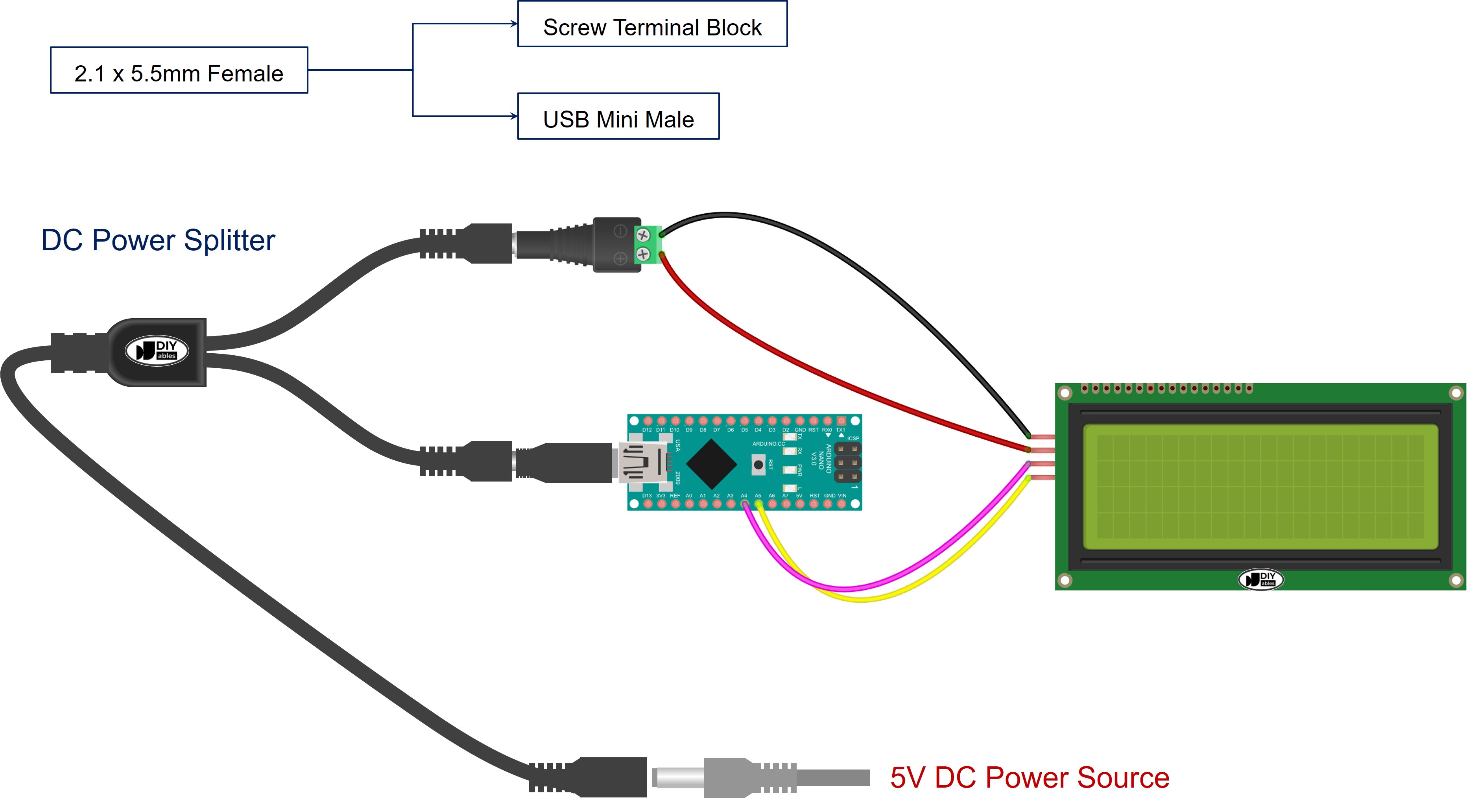

Diagrama de Ligação
Abaixo está um exemplo da melhor forma de alimentar o Arduino Nano e um display LCD:
Exemplo Prático
Nesta foto, você pode ver como alimentar o Arduino Nano e os componentes adicionais em um projeto real:
