Arduino Nano - Sensor de Porta - LED

Este tutorial ensina você a usar o Arduino Nano e o sensor de porta para controlar o LED. Vamos aprender duas aplicações diferentes:

Aplicação 1 - O LED fica ligado quando a porta está aberta e desligado quando a porta está fechada. O estado do LED é sincronizado com o estado do sensor de porta. Em detalhes:

Aplicação 2 - O estado do LED é alternado cada vez que a porta é aberta. Mais especificamente:

Hardware Necessário

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cabo USB A para Mini-B
1×Sensor de Porta
1×LED Kit
1×LED (red)
1×LED Module
1×(Alternativa) Button and LED Kit
1×220Ω Resistor
1×Protoboard
1×Fios Jumper
1×(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1×(Recomendado) Placa de Expansão Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Sobre o LED e o Sensor de Porta

Se você não conhece o LED e o sensor de porta (incluindo pinagem, funcionamento e programação), os tutoriais a seguir podem ajudar:

Diagrama de Ligação

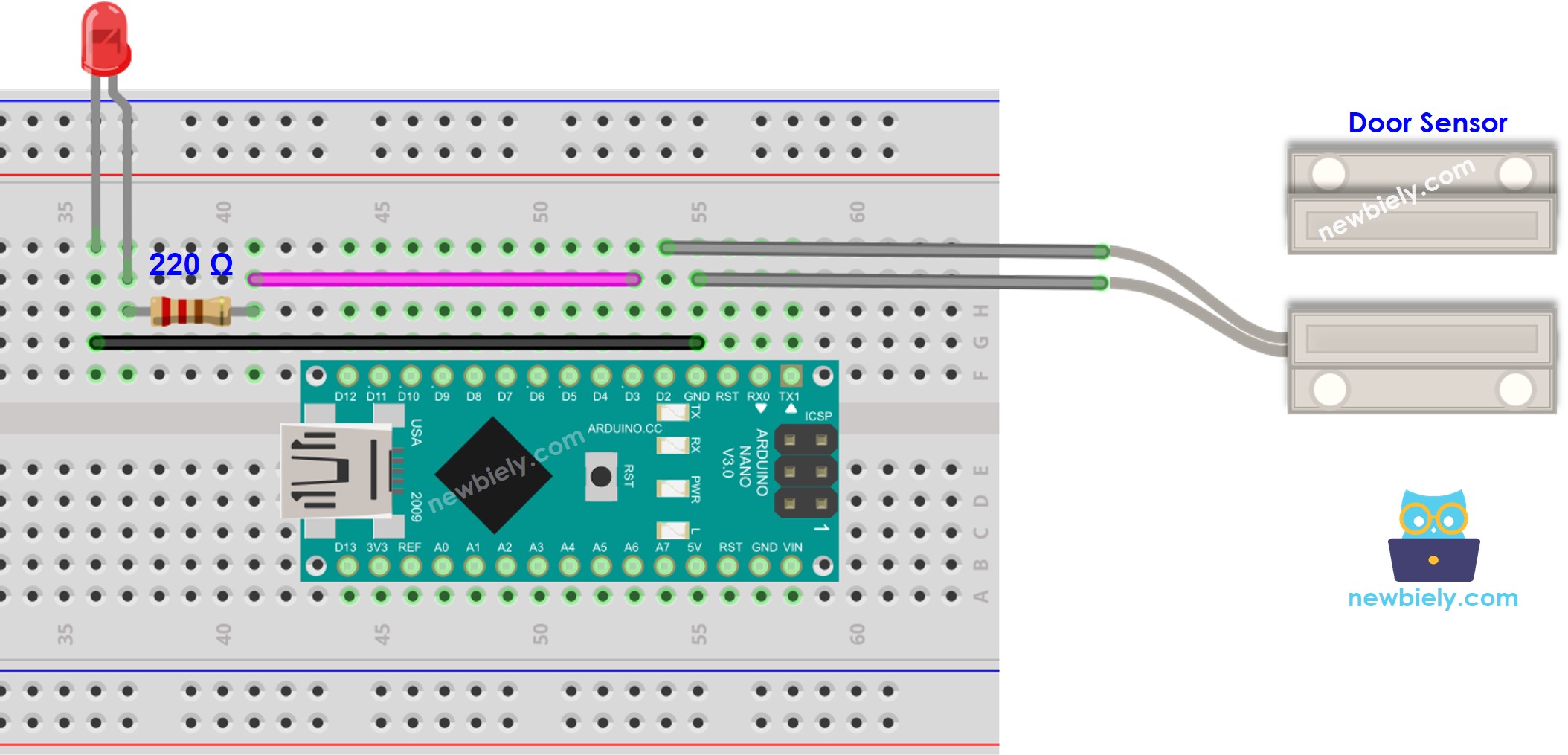

Diagrama de ligação do sensor de porta e LED com Arduino Nano

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Aplicação 1 - O estado do LED fica em sincronia com o estado do sensor de porta

Código Arduino Nano

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-door-sensor-led */ #define DOOR_SENSOR_PIN 2 // The Arduino Nano pin connected to the door sensor's pin #define LED_PIN 3 // The Arduino Nano pin connected to the LED int door_state; void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode } void loop() { door_state = digitalRead(DOOR_SENSOR_PIN); // read state if (door_state == HIGH) { Serial.println("The door is open");; digitalWrite(LED_PIN, HIGH); // turn on LED } else { Serial.println("The door is closed"); digitalWrite(LED_PIN, LOW); // turn off LED } }

Passos Rápidos

  • Conecte um Arduino Nano ao seu computador com um cabo USB.
  • Abra o Arduino IDE e selecione a placa e a porta corretas.
  • Copie o código e abra-o no Arduino IDE.
  • Clique no botão Upload no Arduino IDE para compilar e fazer o upload do código para o Arduino Nano.
Upload de código no Arduino IDE
  • Abra e feche a porta
  • Veja a mudança no estado do LED.

Você vai ver que o estado do LED fica em sincronia com o estado do sensor de porta.

Explicação do Código

Veja a explicação linha por linha nos comentários do código-fonte!

Aplicação 2 - O sensor de porta alterna o LED

Código Arduino Nano - Sensor de Porta Alterna o LED

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-door-sensor-led */ #define DOOR_SENSOR_PIN 2 // The Arduino Nano pin connected to the door sensor's pin #define LED_PIN 3 // The Arduino Nano pin connected to the LED int led_state = LOW; // The current state of LED int prev_door_state; // The previous state of door sensor int door_state; // The current state of door sensor void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(DOOR_SENSOR_PIN, INPUT_PULLUP); // set arduino pin to input pull-up mode pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode door_state = digitalRead(DOOR_SENSOR_PIN); } void loop() { prev_door_state = door_state; // save the last state door_state = digitalRead(DOOR_SENSOR_PIN); // read new state if (prev_door_state == HIGH && door_state == LOW) { // state change: HIGH -> LOW Serial.println("The door-closing event is detected"); // toggle state of LED led_state = !led_state; // control LED according to the toggled state digitalWrite(LED_PIN, led_state); } }

Explicação do Código

Você encontra a explicação nas linhas de comentário do código Arduino Nano acima.

No código, a expressão led_state = !led_state é igual ao código a seguir:

if(led_state == LOW) led_state = HIGH; else led_state = LOW;

Passos Rápidos

  • Copie o código e abra-o no Arduino IDE.
  • Faça o upload do código para o Arduino Nano.
  • Abra e feche a porta várias vezes.
  • Veja a mudança no estado do LED.

Você vai ver que o estado do LED é alternado uma vez cada vez que a porta é fechada.
