Arduino Nano - Detector de Vazamento de Água

Neste guia, vamos aprender a usar o Arduino Nano e um sensor de vazamento de água para detectar vazamentos de água.

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	Water Leak Detector
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Detector de Vazamento de Água

O detector ou sensor de vazamento de água pode encontrar água indesejada logo no início para evitar danos.

Pinagem do Detector de Vazamento de Água

O detector de vazamento de água inclui dois fios:

Assim como um interruptor ou botão, não precisamos identificar a diferença entre os dois fios do detector de vazamento de água.

Como o Detector de Vazamento de Água Funciona

Quando há água, o circuito se completa. Quando não há água, o circuito permanece aberto.

Para conectar um detector de vazamento de água a um Arduino Nano, ligue um fio ao GND e o outro fio a um pino de entrada digital configurado como pull-up. Quando há água, esse pino do Arduino Nano será lido como LOW. Se não há água, será lido como HIGH.

※ Nota:

O detector de vazamento de água não consegue detectar água pura porque ela não conduz eletricidade. Para resolver isso, espalhe um pouco de sal perto do sensor. O sal se misturará com a água e permitirá que o detector a detecte.

Diagrama de Ligação entre o Detector de Vazamento de Água e o Arduino Nano

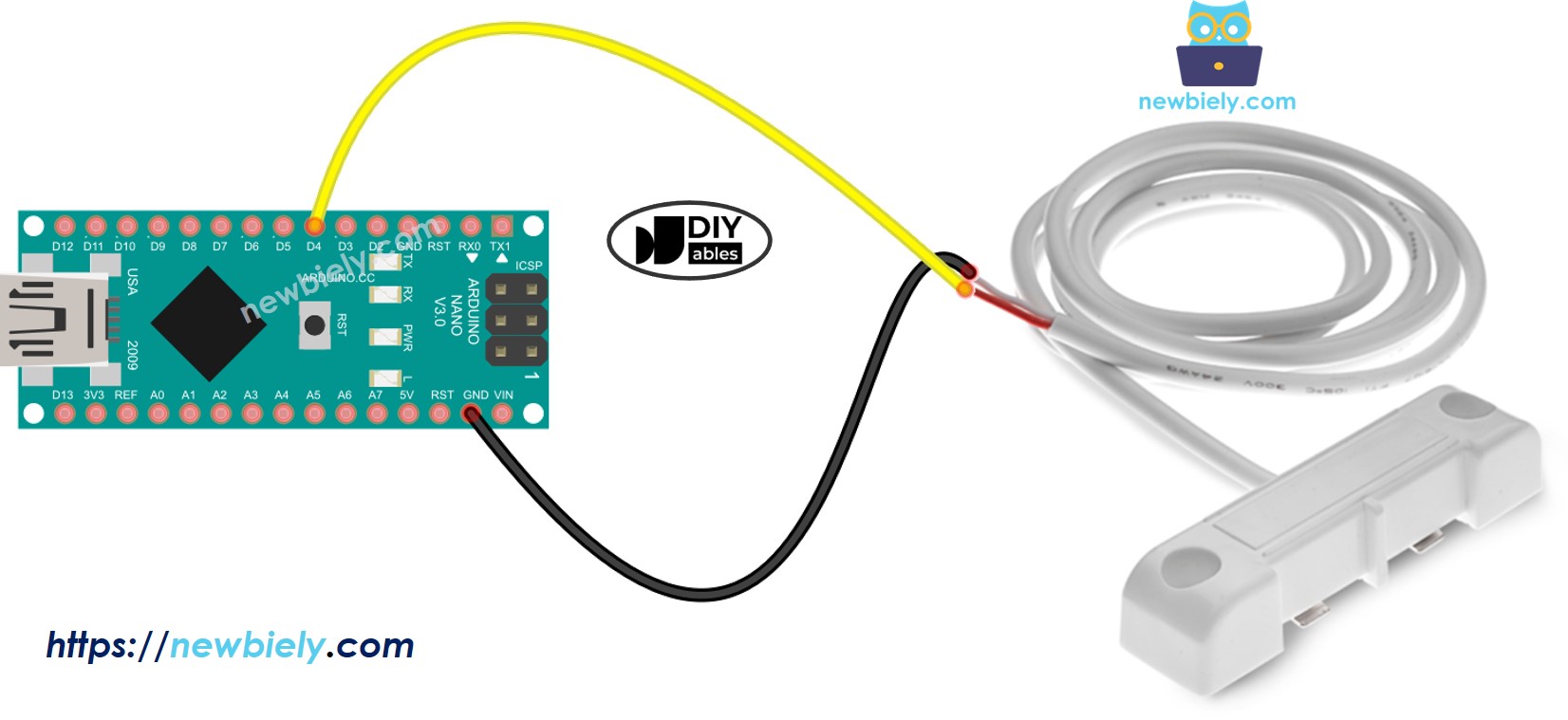

Diagrama de ligação do detector de vazamento de água com Arduino Nano

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Como Programar o Arduino Nano para ler o valor do Detector de Vazamento de Água

Use a função pinMode() para configurar o pino do Arduino Nano como entrada digital. Por exemplo, use-a para o pino D4.

pinMode(4, INPUT_PULLUP);

Usa a função digitalRead() para examinar o estado do pino do Arduino Nano.

int water_state = digitalRead(4);

Código Arduino Nano - Detectando Vazamento de Água

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-water-leak-detector */ #define WATER_SENSOR_PIN 4 // The Arduino Nano pin D4 connected to water sensor's pin int water_state; // current state of water sensor int prev_water_state; // previous state of water sensor void setup() { Serial.begin(9600); pinMode(WATER_SENSOR_PIN, INPUT_PULLUP); // set Arduino pin to input pull-up mode water_state = digitalRead(WATER_SENSOR_PIN); // read state } void loop() { prev_water_state = water_state; // save the last state water_state = digitalRead(WATER_SENSOR_PIN); // read new state if (prev_water_state == HIGH && water_state == LOW) { Serial.println("Water leakage is detected!"); } }

Passos Rápidos

Copie o código acima e cole-o no Arduino IDE.
Para fazer o uoload do código para a sua placa Arduino Nano, clique no botão Upload no Arduino IDE.
Despeje água perto do detector de vazamento de água.
Veja os resultados no Serial Monitor. Ele vai mostrar algo assim:.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Nano' on 'COM15')

New Line

9600 baud

The water leak is detected The water leak is detected

Ln 11, Col 1

Arduino Nano on COM15
