Arduino Nano - Sensor de Temperatura LM35 LCD
Este tutorial ensina você a usar o Arduino Nano para ler a temperatura de um sensor LM35 e depois exibi-la em um LCD 16x2 I2C.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: Alternatively, you can assemble the LCD I2C display using LCD 1602 Display and PCF8574 I2C Adapter Module.
Sobre o Sensor de Temperatura LM35 e o LCD I2C
Se você não está familiarizado com o Sensor de Temperatura LM35 e o LCD I2C (incluindo pinagem, como funciona e como programar), os tutoriais a seguir podem ajudar você a aprender:
- Tutorial Arduino Nano - LCD I2C
Diagrama de Ligação

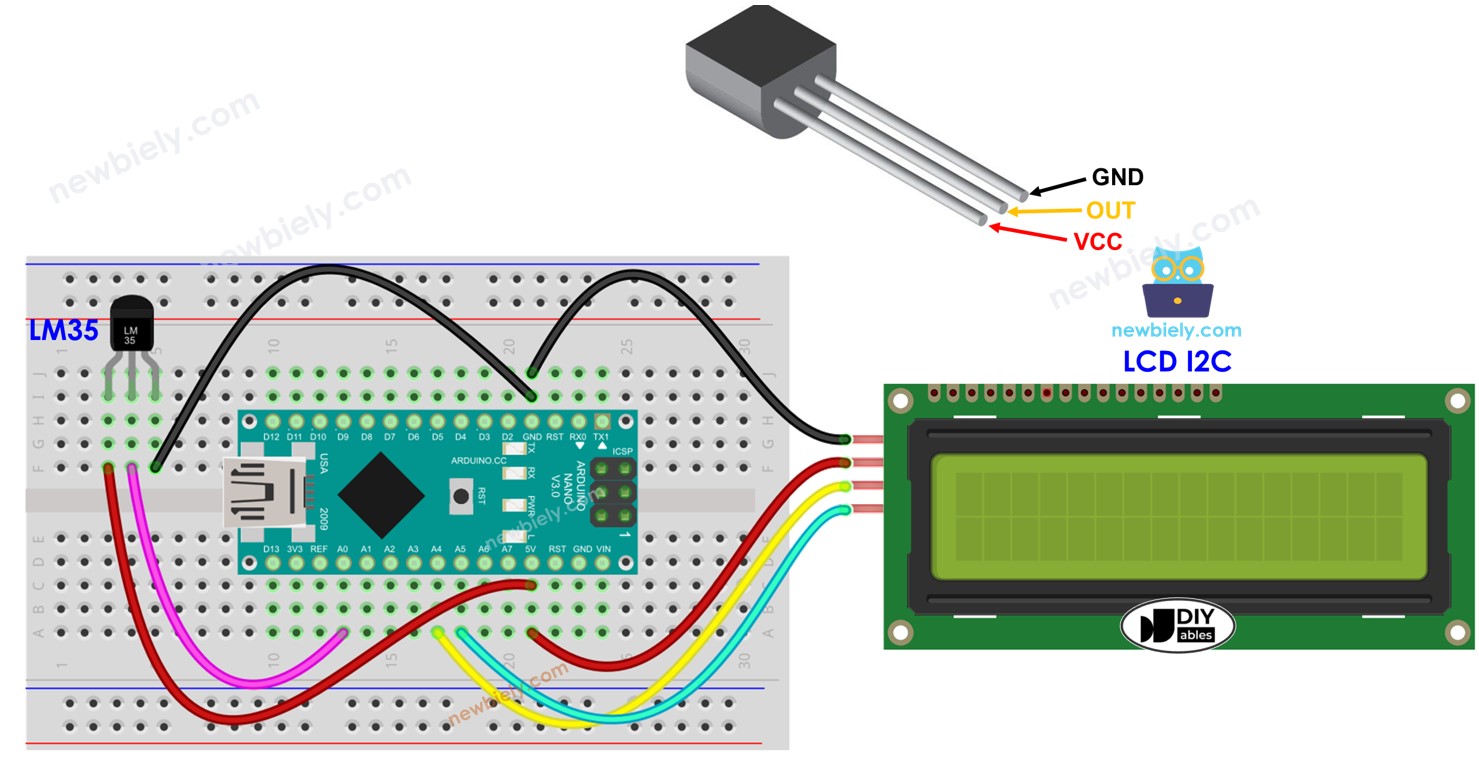

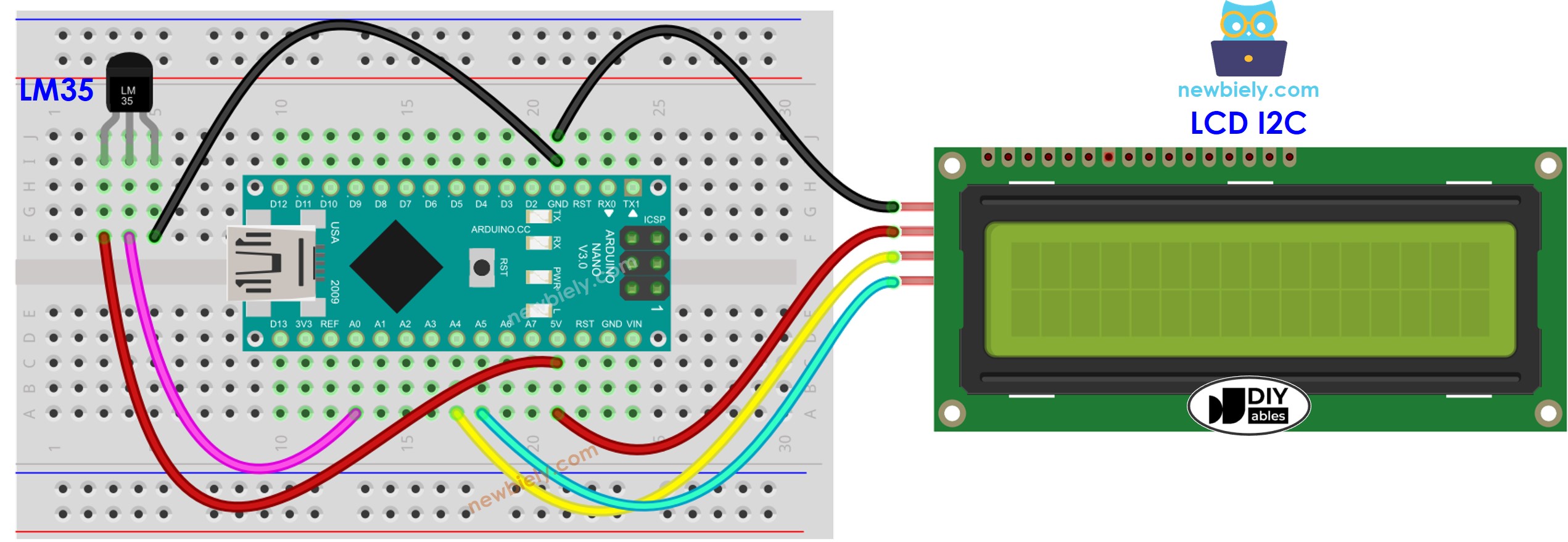

This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Nano e outros componentes.
Código Arduino Nano - Sensor de Temperatura LM35 - LCD I2C
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-lm35-temperature-sensor-lcd
*/
#include <DIYables_LCD_I2C.h> // LCD I2C library
#define ADC_VREF_mV 5000.0 // in millivolt
#define ADC_RESOLUTION 1024.0
#define PIN_LM35 A0 // pin connected to LM35 temperature sensor
DIYables_LCD_I2C lcd(0x27, 16, 2); // LCD I2C address 0x27 (from DIYables LCD), 16 column and 2 rows
void setup() {
Serial.begin(9600);
lcd.init(); // Initialize the LCD I2C display
lcd.backlight(); // open the backlight
}
void loop() {
int adcVal = analogRead(PIN_LM35);
// convert the ADC value to voltage in millivolt
float milliVolt = adcVal * (ADC_VREF_mV / ADC_RESOLUTION);
// convert the voltage to the temperature in Celsius
float temperature_C = milliVolt / 10;
float temperature_F = temperature_C * 9 / 5 + 32; // convert Celsius to Fahrenheit
lcd.clear();
lcd.setCursor(0, 0); // start to print at the first row
lcd.print(temperature_C); // print the temperature in Celsius
lcd.print("°C");
lcd.setCursor(0, 1); // start to print at the second row
lcd.print(temperature_F); // print the temperature in Fahrenheit
lcd.print("°F");
// print the temperature to Serial Monitor
Serial.print(temperature_C);
Serial.print("°C ~ ");
Serial.print(temperature_F);
Serial.println("°F");
delay(500);
}
Passos Rápidos
- Clique no ícone Libraries na barra esquerda do Arduino IDE.
- Pesquise por “DIYables LCD I2C” e localize a biblioteca DIYables_LCD_I2C da DIYables.
- Em seguida, clique no botão Install para instalar a biblioteca.
- Copie o código e abra-o no Arduino IDE.
- Clique no botão Upload no Arduino IDE para compilar e fazer upload do código para o Arduino Nano.
- Posicione o sensor em água quente e fria, ou segure-o na mão.
- Confira o resultado no LCD e no Serial Monitor.
※ Nota:
O endereço do LCD pode variar dependendo do fabricante. Em nosso código, usamos 0x27, conforme especificado pela DIYables.
