Arduino Nano - Relé

Em um tutorial anterior, descobrimos como ligar/desligar um LED. Este tutorial ensina como ligar/desligar dispositivos que usam uma fonte de alimentação de alta tensão, como uma lâmpada, um ventilador, uma trava eletromagnética, um atuador linear e assim por diante, usando o Arduino Nano.

? Quais são os pontos em comum e as diferenças entre controlar um LED e controlar uma lâmpada usando o Arduino?

O ponto em comum: Assim como no controle de um LED, podemos usar o pino de saída do Arduino para ligá-los ou desligá-los.

A diferença:

Hardware Necessário

1×Official Arduino Nano
1×Alternatively, DIYables Nano V3.0 Development Board
1×Cabo USB A para Mini-B
1×Relé
1×Fita LED
1×Fonte de Alimentação 12V
1×Conector de Alimentação DC
1×Protoboard
1×Fios Jumper
1×(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1×(Recomendado) Placa de Expansão Breakout para Arduino Nano
1×(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

1×DIYables Sensor Kit (18 sensors/displays)
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Relé

Um relé é uma chave programável eletricamente que pode ser controlada pelo Arduino Nano ou por qualquer microcontrolador. Ele é usado para controlar, de forma programática, o estado ligado/desligado de dispositivos que usam alta tensão e/ou alta corrente.

Ele funciona como uma ponte entre o Arduino Nano e dispositivos de alta tensão.

WARNING

Ao criar projetos que envolvem a tensão da rede elétrica, é essencial ter um entendimento completo da tarefa em questão. Caso contrário, você pode correr o risco de levar um choque elétrico. Este é um assunto sério e pedimos que você tome todas as precauções necessárias. Se você não tem total confiança em suas habilidades, evite tentar a tarefa e peça ajuda a alguém que tenha conhecimento.

Embora alguns relés sejam compatíveis com dispositivos DC e AC, recomendamos fortemente usar um dispositivo DC com tensão de 24V ou menos para os testes.

Pinagem do Relé

Relay pinout

O relé tem dois grupos de pinos: um de entrada (baixa tensão) e outro de saída (alta tensão).

  • O grupo de entrada é conectado ao Arduino Nano e é composto por três pinos:
    • Pino DC-: deve ser ligado ao GND (0V)
    • Pino DC+: deve ser ligado ao VCC (5V)
    • Pino IN: recebe o sinal de controle do Arduino Nano
  • O grupo de saída é conectado ao dispositivo de alta tensão e consiste em três pinos (geralmente em bornes de parafuso):
    • Pino NO: é o pino normalmente aberto. Ele é usado no modo normalmente aberto
    • Pino NC: é o pino normalmente fechado. Ele é usado no modo normalmente fechado
    • Pino COM: é o pino comum. Ele é usado tanto no modo normalmente aberto quanto no modo normalmente fechado

    Na prática, normalmente não usamos todos os pinos do grupo de alta tensão. Usamos apenas dois deles:

    • Se usarmos o modo normalmente aberto, empregamos apenas o pino COM e o pino NO.
    • Se usarmos o modo normalmente fechado, usamos apenas o pino COM e o pino NC.

    Além disso, se o relé tem gatilho de nível LOW e de nível HIGH, ele normalmente possui um jumper para escolher entre o gatilho de nível LOW ou o gatilho de nível HIGH.

    ※ Nota:

    Sempre consulte os rótulos impressos no módulo relé, pois a ordem dos pinos pode variar entre os fabricantes. Preste muita atenção!

    Como Conectar o Dispositivo de Alta Tensão ao Relé

    How to connect relay

    Como Funciona

    A forma como um relé funciona pode variar, dependendo do fabricante e de como ele é instalado pelo usuário.

    O modo de entrada (para o pino IN): Existem dois modos que fazem o relé operar de maneiras opostas:

    • Modo de gatilho de nível LOW
    • Modo de gatilho de nível HIGH

    O modo de saída (para os pinos de saída): Existem dois modos diferentes que fazem o relé operar de forma inversa:

    • Modo normalmente aberto
    • Modo normalmente fechado. Esses modos são opostos entre si.

    A palavra "normalmente" implica que se o pino IN estiver conectado a LOW (0V).

    Antes de entrarmos em detalhes, aqui estão alguns fatos rápidos:

    • Os modos normalmente aberto e normalmente fechado operam de forma inversa
    • A maioria dos módulos relé suporta tanto o modo normalmente aberto quanto o modo normalmente fechado
    • Os modos de gatilho de nível LOW e de gatilho de nível HIGH funcionam de forma inversa
    • Nem todos os módulos relé suportam os dois modos de gatilho de nível LOW e de gatilho de nível HIGH
    • Em um dado momento, o módulo relé só pode estar em um dos dois modos: gatilho de nível LOW ou gatilho de nível HIGH

    A combinação dos modos de entrada e dos modos de saída gera inúmeras aplicações. Se você é iniciante, recomendamos utilizar o modo de gatilho de nível HIGH e o modo normalmente aberto.

    O modo de gatilho de nível HIGH será explicado em detalhes, pois funciona de forma oposta ao gatilho de nível LOW. O gatilho de nível LOW opera de forma diferente.

    Gatilho de Nível HIGH - Modo Normalmente Aberto

    Para utilizar este modo, devemos conectar o dispositivo de alta tensão ao pino COM e ao pino NO.

    Se o pino IN estiver ligado a LOW (0V), a chave está em estado aberto. O dispositivo está DESLIGADO (ou não está funcionando).

    Quando o pino IN está conectado a HIGH (5V), a chave está na posição fechada. O dispositivo está LIGADO (ou funcionando).

    How Relay Works - Normally Open

    Gatilho de Nível HIGH - Modo Normalmente Fechado

    Para empregar este modo, o dispositivo de alta tensão deve ser conectado aos pinos COM e NC.

    Quando o pino IN está ligado a LOW (0V), a chave está fechada. Isso significa que o dispositivo está LIGADO (ou ativo).

    Por outro lado, se o pino IN estiver ligado a HIGH (5V), a chave está aberta. Isso implica que o dispositivo está DESLIGADO (ou inativo).

    How Relay Works - Normally Closed

    Resumo

    Modos de entrada Modos de saída Pino IN (programável) Pinos de saída Estado do relé Estado do dispositivo
    Gatilho HIGH Normalmente Aberto LOW Pinos COM e NO ⇒ aberto ⇒ DESLIGADO
    Gatilho HIGH Normalmente Aberto HIGH Pinos COM e NO ⇒ fechado ⇒ LIGADO
    Gatilho HIGH Normalmente Fechado LOW Pinos COM e NC ⇒ fechado ⇒ LIGADO
    Gatilho HIGH Normalmente Fechado HIGH Pinos COM e NC ⇒ aberto ⇒ DESLIGADO
    Gatilho LOW Normalmente Aberto LOW Pinos COM e NO ⇒ fechado ⇒ LIGADO
    Gatilho LOW Normalmente Aberto HIGH Pinos COM e NO ⇒ aberto ⇒ DESLIGADO
    Gatilho LOW Normalmente Fechado LOW Pinos COM e NC ⇒ aberto ⇒ DESLIGADO
    Gatilho LOW Normalmente Fechado HIGH Pinos COM e NC ⇒ fechado ⇒ LIGADO

    Há no máximo 8 casos de uso. Isso pode parecer demais. No entanto, se você é iniciante, só precisa se preocupar com os dois primeiros, que envolvem o gatilho de nível HIGH e o modo normalmente aberto. O restante deste tutorial vai se concentrar nesses dois casos de uso.

    Arduino Nano - Relé

    O Arduino Nano controla um relé, que por sua vez controla um dispositivo de alta tensão.

    Controlar um relé é simples. Tudo o que é necessário é:

    • Ligar um pino do Arduino ao pino IN do relé
    • Programar o pino para LOW ou HIGH para controlar o relé

Diagrama de Ligação

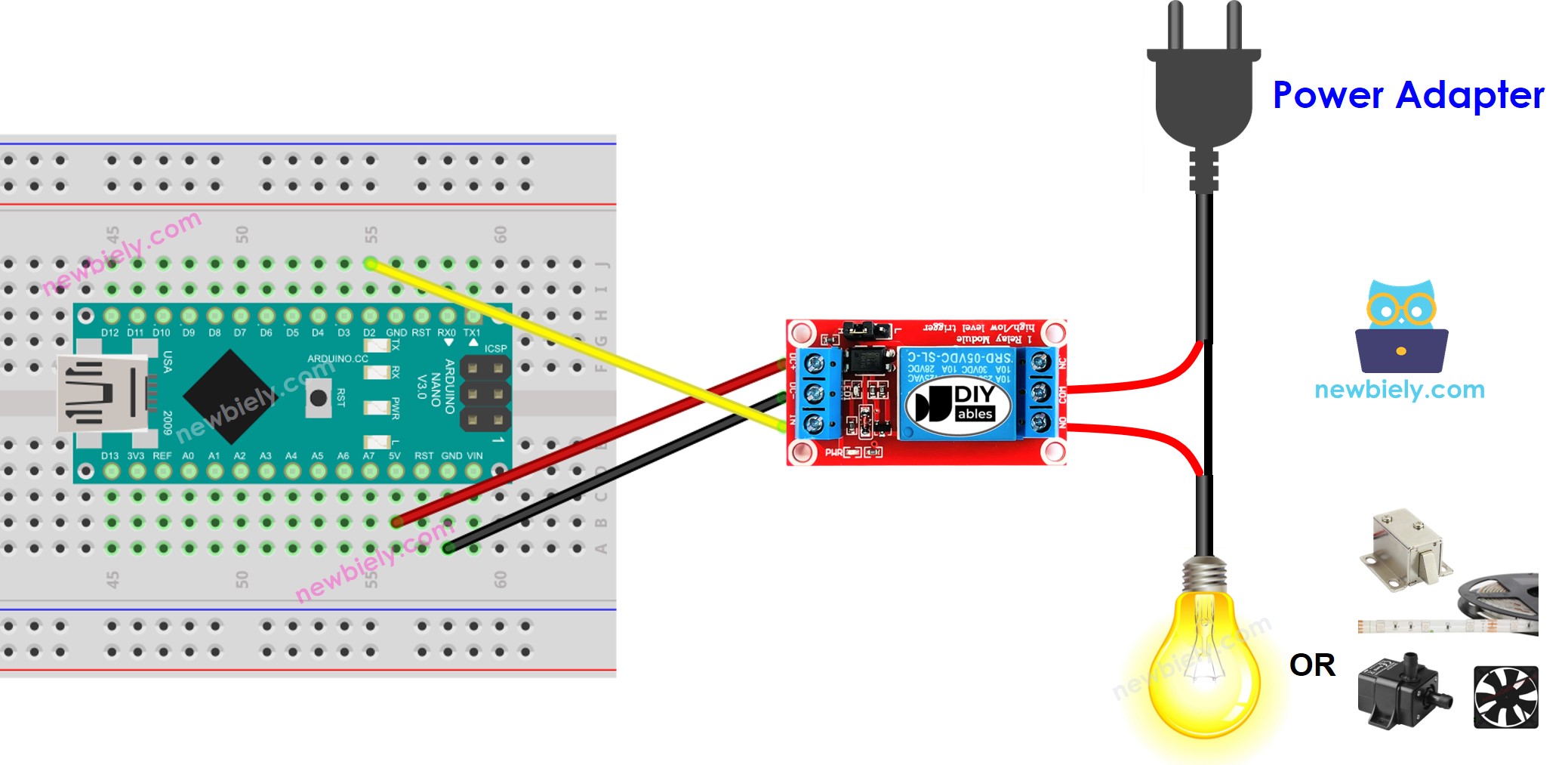

The wiring diagram between Arduino Nano and Relay

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Como Programar o Relé

  • Configure o pino 2 do Arduino como saída digital usando a função pinMode(). Por exemplo:
pinMode(2, OUTPUT);
digitalWrite(2, LOW);
  • Coloque o pino em 5V utilizando a função digitalWrite():
digitalWrite(2, HIGH);

Código Arduino Nano

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-relay */ #define RELAY_PIN 2 // The Arduino Nano pin connected to the IN pin of relay module // The setup function runs once on reset or power-up void setup() { // initialize digital pin as an output. pinMode(RELAY_PIN, OUTPUT); } // The loop function repeats indefinitely void loop() { digitalWrite(RELAY_PIN, HIGH); delay(500); digitalWrite(RELAY_PIN, LOW); delay(500); }

Passos Rápidos

  • Copie o código e abra-o no Arduino IDE.
  • Clique no botão Upload no Arduino IDE para compilar e fazer o upload do código para o Arduino Nano.
  • Observe a fita LED, ela deve estar piscando.

Vídeo

Desafie-se

  • Quando você entrar no seu quarto, a luz será acesa automaticamente. 30 segundos depois de você sair, a luz será apagada. Para mais informações, consulte Arduino Nano - Sensor de Movimento.
