Arduino Nano - Atuador com Feedback
com feedback
Em um tutorial anterior, falamos sobre o atuador linear sem feedback. Agora, vamos explorar o atuador linear com feedback (também conhecido como atuador linear de feedback). Esse tipo de atuador fornece informações para determinar a posição do seu curso e então controlá-la. Especificamente, vamos ver:
- O funcionamento de um atuador linear com feedback
- Como identificar a posição de um atuador linear com feedback (em milímetros)
- Como controlar a posição de um atuador linear com feedback
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Atuador Linear com Feedback
Existe um atuador linear com feedback, que fornece um sinal para identificar a posição dele e controlá-la. Esse feedback vem na forma de um potenciômetro que gera um valor de tensão proporcional à posição do curso.
Pinagem do Atuador Linear com Feedback
Um Atuador Linear com Feedback tem 5 fios:
- Fio Positivo do atuador: Este fio é usado para controlar o atuador linear utilizando alta tensão (12V, 24V, 48V...).
- Fio Negativo do atuador: Este fio é usado para controlar o atuador linear utilizando alta tensão (12V, 24V, 48V...).
- Fio 5V: este fio é usado para o potenciômetro de feedback. Conecte este fio a 5V ou 3.3V
- Fio GND: este fio é usado para o potenciômetro de feedback. Conecte este fio ao GND
- Fio do potenciômetro: (também chamado de fio de feedback ou fio de saída) este fio gera o valor de tensão proporcional à posição do curso.
Como Funciona
Se fornecermos alta tensão aos fios positivo e negativo, o curso do atuador será estendido ou retraído. Especificamente:
- Se 12V (12V, 24V, 48V...) for conectado ao fio positivo e GND ao fio negativo, o atuador linear vai estender em velocidade máxima até chegar ao limite.
- Se 12V (12V, 24V, 48V...) for conectado ao fio negativo e GND ao fio positivo, o atuador linear vai retrair em velocidade máxima até chegar ao limite.
- Se a energia for interrompida no atuador (GND nos fios positivo e negativo), o atuador vai parar de estender/retrair.
※ Nota:
- A tensão necessária para operar o atuador é determinada pelas especificações dele. Para saber o valor exato da tensão, consulte o datasheet ou o manual.
- Mesmo quando a energia é cortada, o atuador consegue manter a posição enquanto carrega uma carga.
A tensão no fio do potenciômetro está relacionada à posição do curso no atuador. Medindo essa tensão, podemos determinar a posição do curso.

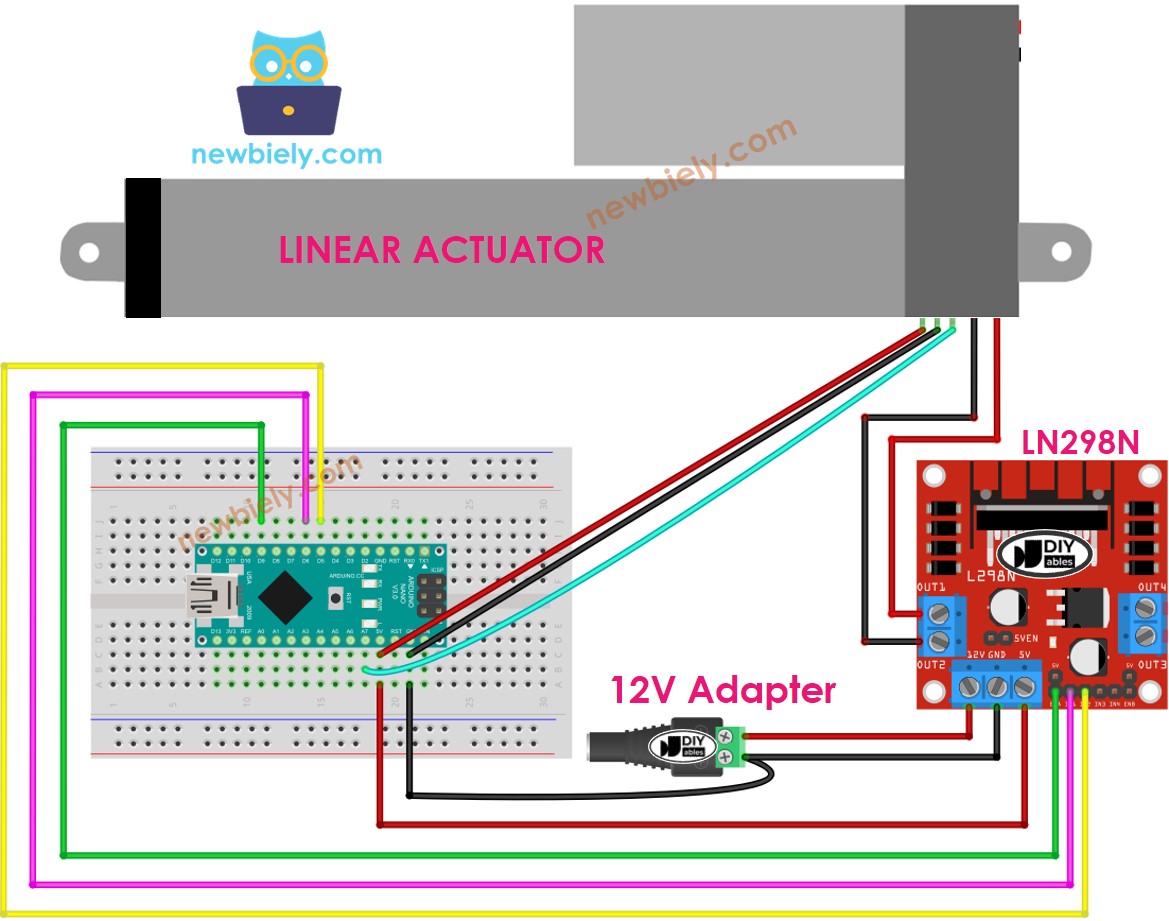

Diagrama de Ligação
Retire os três jumpers do módulo L298N antes de conectar os fios.
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Nano e outros componentes.
Como controlar a extensão/retração de um atuador linear
Confira o tutorial Arduino Nano - Atuador.
Como encontrar a posição do atuador linear
Este é um exemplo de como localizar o curso em um atuador linear. Ele ilustra o processo.
Calibração
- Determine o comprimento do curso do atuador (em milímetros), medindo com uma régua ou consultando o datasheet.
- Execute o código a seguir para determinar os valores de saída quando o atuador linear está totalmente estendido e totalmente retraído.
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-feedback-actuator
*/
// The code for getting the feedback when the actuator fully extended and retracted
#define ENA_PIN 7 // The Arduino Nano pin connected to the EN1 pin L298N
#define IN1_PIN 6 // The Arduino Nano pin connected to the IN1 pin L298N
#define IN2_PIN 5 // The Arduino Nano pin connected to the IN2 pin L298N
#define POTENTIOMETER_PIN A0 // The Arduino Nano pin connected to the potentiometer of the actuator
void setup() {
Serial.begin(9600);
// initialize digital pins as outputs.
pinMode(ENA_PIN, OUTPUT);
pinMode(IN1_PIN, OUTPUT);
pinMode(IN2_PIN, OUTPUT);
digitalWrite(ENA_PIN, HIGH);
}
void loop() {
// extend the actuator
digitalWrite(IN1_PIN, HIGH);
digitalWrite(IN2_PIN, LOW);
delay(20000); // wait for actuator fully extends. It will stop extending automatically when reaching the limit
// read the analog in value:
int POTENTIOMETER_MAX = analogRead(POTENTIOMETER_PIN);
Serial.print("POTENTIOMETER_MAX = ");
Serial.println(POTENTIOMETER_MAX);
// retracts the actuator
digitalWrite(IN1_PIN, LOW);
digitalWrite(IN2_PIN, HIGH);
delay(20000); // wait for actuator fully extends. It will stop retracting automatically when reaching the limit
int POTENTIOMETER_MIN = analogRead(POTENTIOMETER_PIN);
Serial.print("POTENTIOMETER_MIN = ");
Serial.println(POTENTIOMETER_MIN);
}
- Observe o log no Serial Monitor, como demonstrado no exemplo abaixo.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
POTENTIOMETER_MAX = 987
POTENTIOMETER_MIN = 13
Anote os três valores a seguir e atualize-os no código abaixo: o valor mínimo, o valor máximo, e IN1_PIN e IN2_PIN. Se os valores mínimo e máximo estiverem trocados, troque também IN1_PIN e IN2_PIN.
Código Arduino Nano que calcula a posição do atuador
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-feedback-actuator
*/
#define ENA_PIN 7 // The Arduino Nano pin connected to the EN1 pin L298N
#define IN1_PIN 6 // The Arduino Nano pin connected to the IN1 pin L298N
#define IN2_PIN 5 // The Arduino Nano pin connected to the IN2 pin L298N
#define POTENTIOMETER_PIN A0 // The Arduino Nano pin connected to the potentiometer of the actuator
#define STROKE_LENGTH 102 // PLEASE UPDATE THIS VALUE (in millimeter)
#define POTENTIOMETER_MAX 987 // PLEASE UPDATE THIS VALUE
#define POTENTIOMETER_MIN 13 // PLEASE UPDATE THIS VALUE
void setup() {
Serial.begin(9600);
// initialize digital pins as outputs.
pinMode(ENA_PIN, OUTPUT);
pinMode(IN1_PIN, OUTPUT);
pinMode(IN2_PIN, OUTPUT);
digitalWrite(ENA_PIN, HIGH);
}
void loop() {
// extend the actuator
digitalWrite(IN1_PIN, HIGH);
digitalWrite(IN2_PIN, LOW);
int potentiometer_value = analogRead(POTENTIOMETER_PIN);
int stroke_pos = map(potentiometer_value, POTENTIOMETER_MIN, POTENTIOMETER_MAX, 0, STROKE_LENGTH);
Serial.print("The stroke's position = ");
Serial.print(stroke_pos);
Serial.println(" mm");
}
- Atualize os três valores calibrados no código
- Transfira o código para o Arduino Nano
- Confira o resultado no Serial Monitor
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
The stroke's position = 2 mm
The stroke's position = 35 mm
The stroke's position = 43 mm
The stroke's position = 60 mm
The stroke's position = 68 mm
The stroke's position = 79 mm
The stroke's position = 83 mm
The stroke's position = 96 mm
The stroke's position = 100 mm
Como controlar um atuador linear até uma posição específica
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-feedback-actuator
*/
#define ENA_PIN 7 // The Arduino Nano pin connected to the EN1 pin L298N
#define IN1_PIN 6 // The Arduino Nano pin connected to the IN1 pin L298N
#define IN2_PIN 5 // The Arduino Nano pin connected to the IN2 pin L298N
#define POTENTIOMETER_PIN A0 // The Arduino Nano pin connected to the potentiometer of the actuator
#define STROKE_LENGTH 102 // PLEASE UPDATE THIS VALUE (in millimeter)
#define POTENTIOMETER_MAX 987 // PLEASE UPDATE THIS VALUE
#define POTENTIOMETER_MIN 13 // PLEASE UPDATE THIS VALUE
#define TOLERANCE 5 // in millimeter
int targetPosition_mm = 50; // in millimeter
void setup() {
Serial.begin(9600);
// initialize digital pins as outputs.
pinMode(ENA_PIN, OUTPUT);
pinMode(IN1_PIN, OUTPUT);
pinMode(IN2_PIN, OUTPUT);
digitalWrite(ENA_PIN, HIGH);
}
void loop() {
int potentiometer_value = analogRead(POTENTIOMETER_PIN);
int stroke_pos = map(potentiometer_value, POTENTIOMETER_MIN, POTENTIOMETER_MAX, 0, STROKE_LENGTH);
Serial.print("The stroke's position = ");
Serial.print(stroke_pos);
Serial.println(" mm");
if (stroke_pos < (targetPosition_mm - TOLERANCE))
ACTUATOR_extend();
else if (stroke_pos > (targetPosition_mm + TOLERANCE))
ACTUATOR_retract();
else
ACTUATOR_stop();
}
void ACTUATOR_extend() {
digitalWrite(IN1_PIN, HIGH);
digitalWrite(IN2_PIN, LOW);
}
void ACTUATOR_retract() {
digitalWrite(IN1_PIN, LOW);
digitalWrite(IN2_PIN, HIGH);
}
void ACTUATOR_stop() {
digitalWrite(IN1_PIN, LOW);
digitalWrite(IN2_PIN, LOW);
}
