Arduino Nano - Sensor de Umidade - LCD

Este tutorial ensina você a usar o Arduino Nano para ler a temperatura e a umidade do sensor DHT22 e exibi-las em um LCD I2C.

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	LCD I2C 16x2
1	×	LCD I2C 1602 Display Compact-Size 5V
1	×	(Alternativa) LCD I2C 20x4
1	×	Sensor de Temperatura e Umidade DHT22
1	×	(Alternativa) DHT22 Sensor
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Alternatively, you can assemble the LCD I2C display using LCD 1602 Display and PCF8574 I2C Adapter Module.

Sobre o DHT22 e o LCD

Se você não está familiarizado com o sensor de temperatura e umidade DHT22 e com o LCD (pinagem, como funciona, como programar ...), os tutoriais a seguir podem ajudar:

Diagrama de Ligação

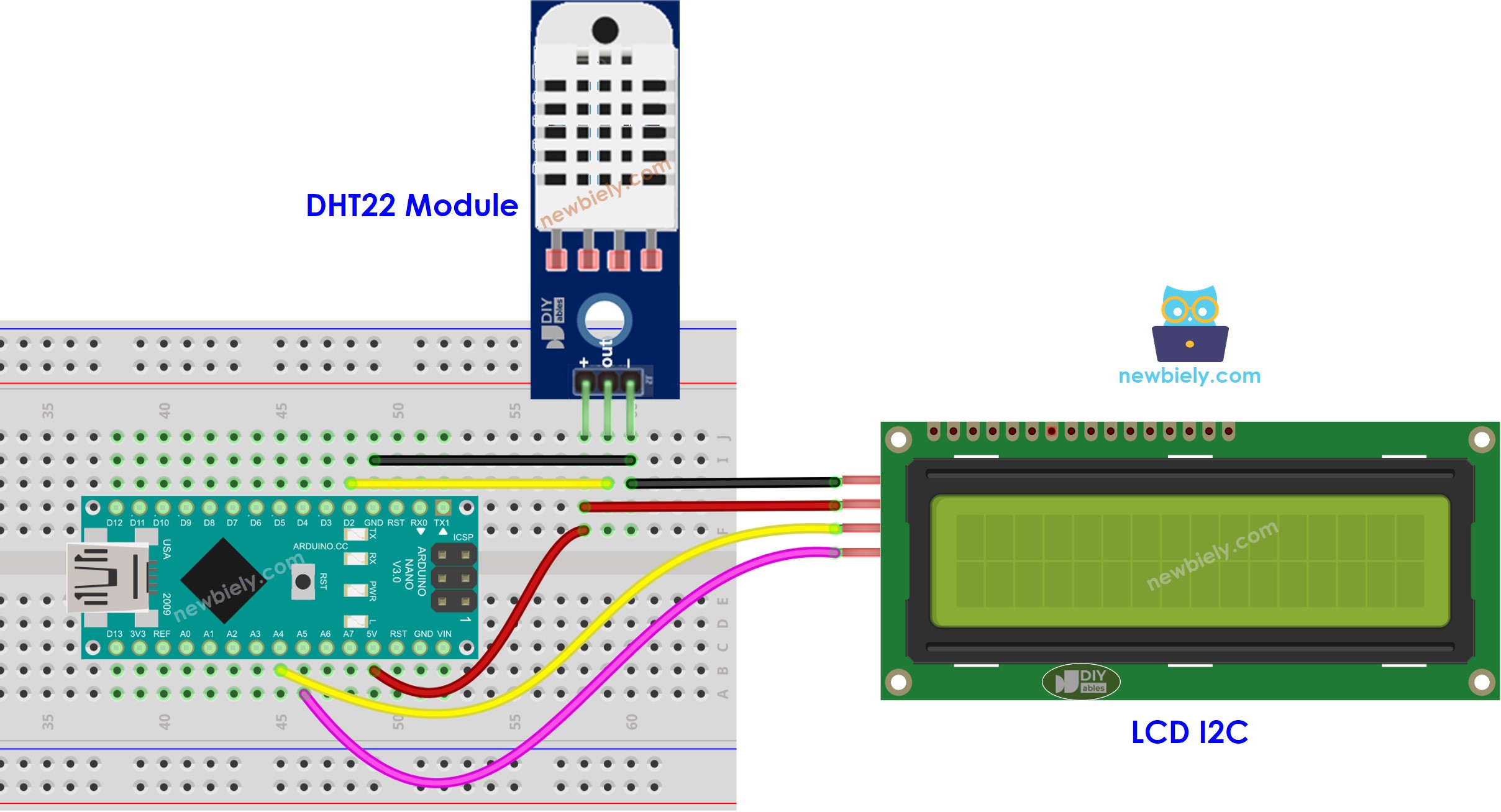

Diagrama de Ligação do Arduino Nano com DHT22 e LCD

This image is created using Fritzing. Click to enlarge image

Observe que a alimentação do pino 5V do Arduino Nano pode não ser suficiente para o DHT22 e o LCD juntos. Se você vir que o LCD não exibe nada, adicione uma alimentação extra ao LCD e ao DHT22, como mostrado no diagrama de ligação abaixo.

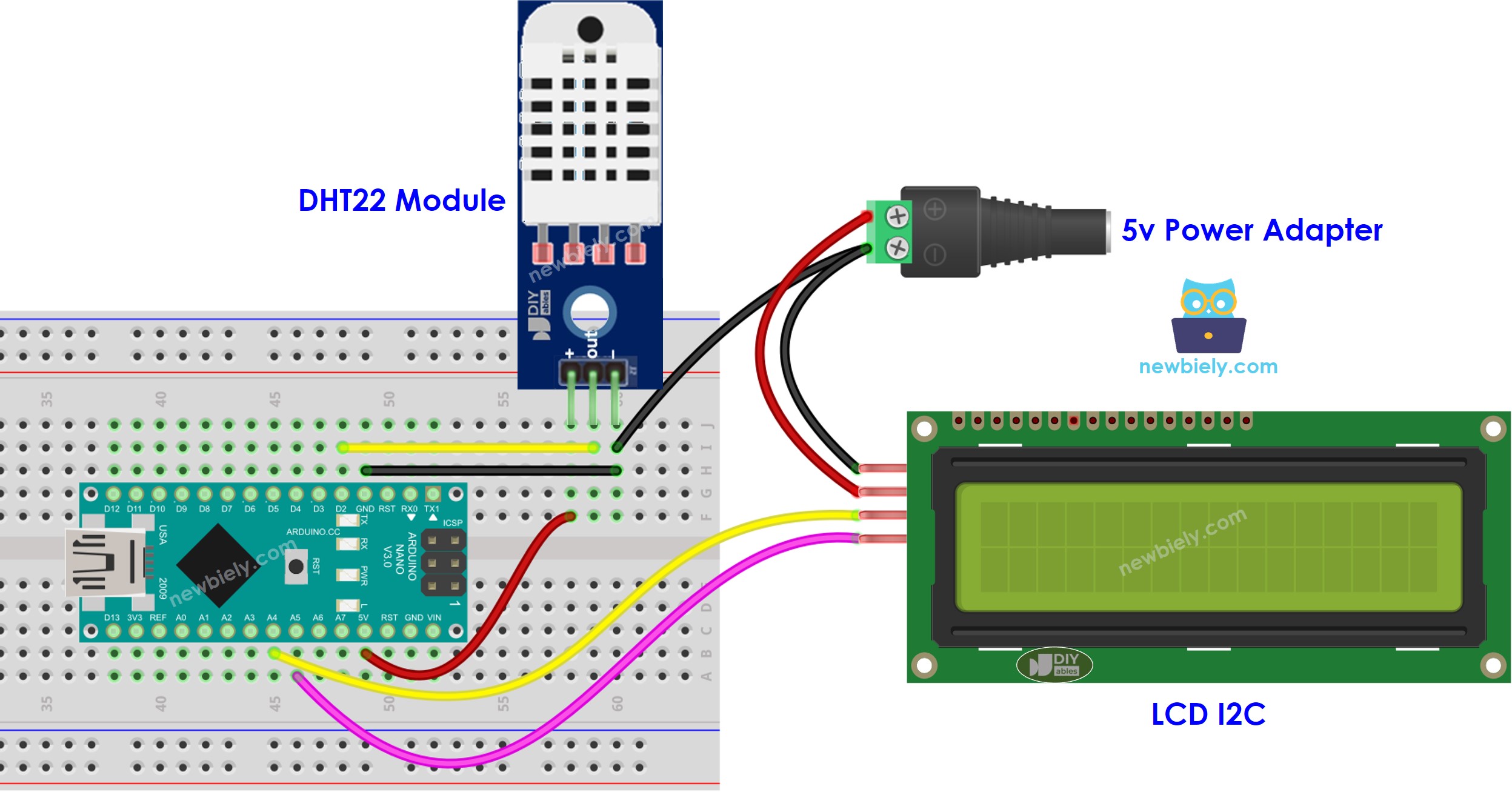

Diagrama de ligação do Arduino Nano com LCD e DHT22 com alimentação externa

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Código Arduino Nano - Sensor DHT22 - LCD I2C

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-humidity-sensor-lcd */ #include <DIYables_LCD_I2C.h> #include "DHT.h" #define DHT_PIN 2 // The Arduino Nano pin connected to DHT22 sensor #define DHT_TYPE DHT22 DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows DHT dht22(DHT_PIN, DHT_TYPE); void setup() { dht22.begin(); // initialize the sensor lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight } void loop() { delay(2000); // wait a few seconds between measurements float humi = dht22.readHumidity(); // read humidity float temperature_C = dht22.readTemperature(); // read temperature lcd.clear(); // check if any reads failed if (isnan(humi) || isnan(temperature_C)) { lcd.setCursor(0, 0); lcd.print("Failed"); } else { lcd.setCursor(0, 0); // start to print at the first row lcd.print("Temp: "); lcd.print(temperature_C); // print the temperature lcd.print((char)223); // print ° character lcd.print("C"); lcd.setCursor(0, 1); // start to print at the second row lcd.print("Humi: "); lcd.print(humi); // print the humidity lcd.print("%"); } }

※ Nota:

O endereço do LCD pode variar dependendo do fabricante. Usamos 0x27 em nosso código, que é o especificado pelo fabricante DIYables.

Passos Rápidos

Conecte um cabo USB entre o Arduino Nano e o PC.
Abra o Arduino IDE e escolha a placa e a porta corretas.
Clique no ícone Libraries na barra esquerda do Arduino IDE.
Pesquise por “DHT” e localize a biblioteca DHT sensor library da Adafruit.
Pressione o botão Install para instalar a biblioteca.

Biblioteca do sensor DHT para Arduino Nano

Você será solicitado a instalar algumas outras dependências da biblioteca.
Clique no botão Install All para instalar todas as dependências necessárias da biblioteca.

Biblioteca Adafruit Unified Sensor para Arduino Nano

Pesquise por “DIYables LCD I2C” e localize a biblioteca DIYables_LCD_I2C da DIYables.
Em seguida, clique no botão Install para instalar a biblioteca.

Biblioteca DIYables LCD I2C para Arduino Nano

Copie o código acima e abra-o com o Arduino IDE.
Clique no botão Upload no Arduino IDE para enviar o código ao Arduino Nano.
Mude a temperatura do ambiente ao redor do sensor.
Confira o resultado no LCD.

Se o LCD não mostrar nada, consulte Solução de Problemas do LCD I2C para obter ajuda.
