Arduino Nano - Gravar Variável no Cartão SD
Este tutorial ensina você a gravar diferentes tipos de variáveis em um Cartão Micro SD usando o Arduino Nano. Especificamente, vamos ver:
- Gravar uma variável string em um Cartão Micro SD com o Arduino Nano
- Gravar uma variável int em um Cartão Micro SD com o Arduino Nano
- Gravar uma variável float em um Cartão Micro SD com o Arduino Nano
- Gravar uma variável char array em um Cartão Micro SD com o Arduino Nano
- Gravar uma variável byte array em um Cartão Micro SD com o Arduino Nano
- Gravar uma variável como um par chave-valor em um Cartão Micro SD com o Arduino Nano
Para obter a chave-valor do Cartão Micro SD e convertê-la em int, float ou string, consulte Arduino Nano - Ler Configuração do Cartão SD. Para instruções sobre como ler a chave-valor do Cartão Micro SD e convertê-la em int, float ou string, dê uma olhada em Arduino Nano - Ler Configuração do Cartão SD
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo de Cartão Micro SD
Se você não conhece o Módulo de Cartão Micro SD, incluindo a pinagem, como ele funciona e como programá-lo, você pode saber mais no tutorial Arduino Nano - Cartão Micro SD.
Diagrama de Ligação
- Você pode usar fios jumper macho-fêmea para conectar o módulo de Cartão Micro SD ao Arduino Nano
This image is created using Fritzing. Click to enlarge image

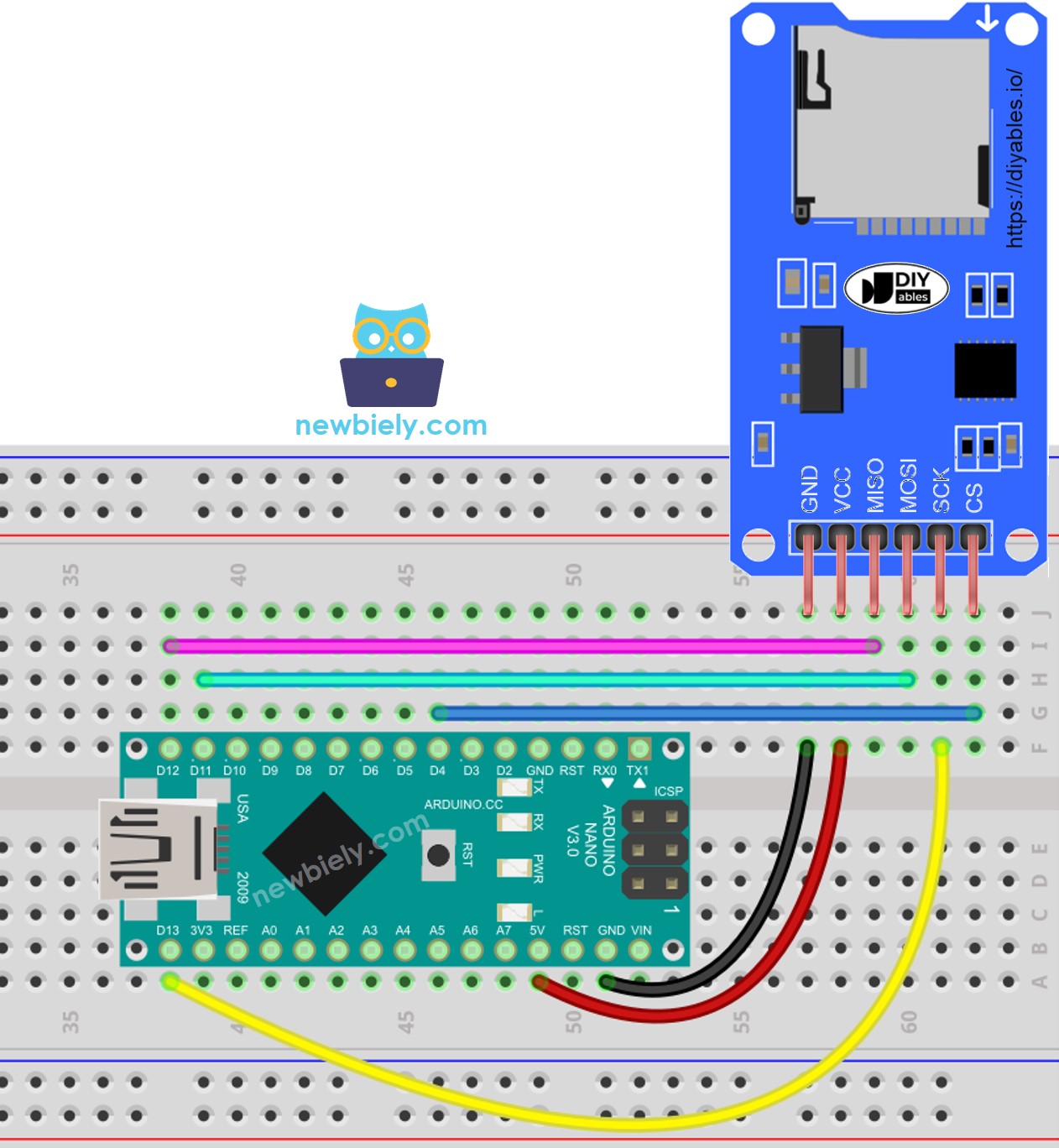

- Ou você pode encaixar o módulo de Cartão Micro SD em uma protoboard e então usar os fios jumper macho-macho
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Nano e outros componentes.
Arduino Nano - Como gravar uma variável em um arquivo no Cartão Micro SD
O código a seguir:
- Armazena um valor inteiro em um Cartão Micro SD
- Armazena um valor de ponto flutuante em um Cartão Micro SD
- Armazena uma string em um Cartão Micro SD
- Armazena um array de caracteres em um Cartão Micro SD
- Armazena um array de bytes em um Cartão Micro SD
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-write-variable-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
File myFile;
int myInt = -52;
float myFloat = -12.7;
String myString = "HELLO";
char myCharArray[] = "ArduinoGetStarted.com";
byte myByteArray[] = {'1', '2', '3', '4', '5'};
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
SD.remove("arduino.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("arduino.txt", FILE_WRITE);
if (myFile) {
myFile.println(myInt); // write int variable to SD card in line
myFile.println(myFloat); // write float variable to SD card in line
myFile.println(myString); // write String variable to SD card in line
myFile.println(myCharArray); // write char array to SD card in line
myFile.write(myByteArray, 5);
myFile.write("\n"); // new line
for (int i = 0; i < 5; i++) {
myFile.write(myByteArray[i]); // new line
if (i < 4)
myFile.write(","); // comma
}
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
// open file for reading
myFile = SD.open("arduino.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
}
void loop() {
}
Passos Rápidos
- Certifique-se de que o Cartão Micro SD esteja formatado como FAT16 ou FAT32 (você pode encontrar instruções de como fazer isso pesquisando no Google).
- Copie o código e abra-o no Arduino IDE.
- Em seguida, pressione o botão Upload no Arduino IDE para fazer o upload do código para o Arduino Nano.
- Por fim, veja o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
SD CARD INITIALIZED.
--------------------
-52
-12.70
HELLO
ArduinoGetStarted.com
12345
1,2,3,4,5
- Remova o Cartão Micro SD do módulo de Cartão Micro SD.
- Insira o Cartão Micro SD em um leitor de Cartão SD USB.
- Conecte o leitor de Cartão SD USB ao PC.

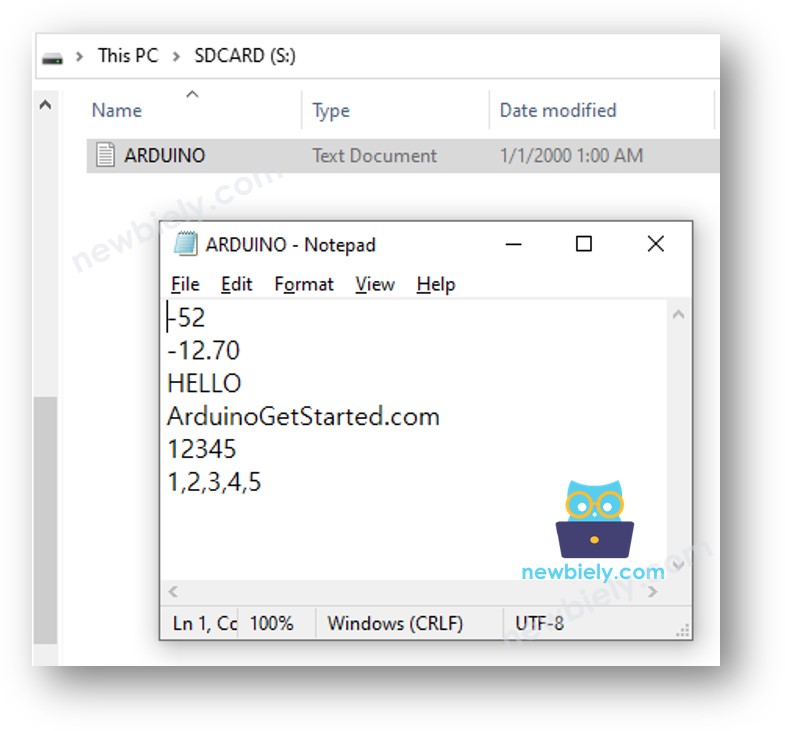

- Abra o arquivo arduino-nano.txt no seu PC; ele aparece da seguinte forma.
Arduino Nano - Como gravar uma chave-valor em um arquivo no Cartão Micro SD
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-write-variable-to-sd-card
*/
#include <SD.h>
#define PIN_SPI_CS 4
File myFile;
int myInt = -52;
float myFloat = -12.7;
String myString = "HELLO";
char myCharArray[] = "ArduinoGetStarted.com";
byte myByteArray[] = {'1', '2', '3', '4', '5'};
void setup() {
Serial.begin(9600);
if (!SD.begin(PIN_SPI_CS)) {
Serial.println(F("SD CARD FAILED, OR NOT PRESENT!"));
while (1); // don't do anything more:
}
Serial.println(F("SD CARD INITIALIZED."));
Serial.println(F("--------------------"));
SD.remove("arduino.txt"); // delete the file if existed
// create new file by opening file for writing
myFile = SD.open("arduino.txt", FILE_WRITE);
if (myFile) {
myFile.print("myInt="); // write key to SD card
myFile.println(myInt); // write int variable to SD card in line
myFile.print("myFloat="); // write key to SD card
myFile.println(myFloat); // write float variable to SD card in line
myFile.print("myString="); // write key to SD card
myFile.println(myString); // write String variable to SD card in line
myFile.print("myCharArray="); // write key to SD card
myFile.println(myCharArray); // write char array to SD card in line
myFile.print("myByteArray="); // write key to SD card
myFile.write(myByteArray, 5);
myFile.write("\n"); // new line
myFile.print("myByteArray2="); // write key to SD card
for (int i = 0; i < 5; i++) {
myFile.write(myByteArray[i]); // new line
if (i < 4)
myFile.write(","); // comma
}
myFile.write("\n"); // new line
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
// open file for reading
myFile = SD.open("arduino.txt", FILE_READ);
if (myFile) {
while (myFile.available()) {
char ch = myFile.read(); // read characters one by one from Micro SD Card
Serial.print(ch); // print the character to Serial Monitor
}
myFile.close();
} else {
Serial.print(F("SD Card: error on opening file arduino.txt"));
}
}
void loop() {
}
Passos Rápidos
- Copie o código e abra-o usando o Arduino IDE.
- Clique no botão Upload do Arduino IDE para enviar o código ao Arduino Nano.
- Confira o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
SD CARD INITIALIZED.
--------------------
myInt=-52
myFloat=-12.70
myString=HELLO
myCharArray=ArduinoGetStarted.com
myByteArray=12345
myByteArray2=1,2,3,4,5
- Remova o Cartão Micro SD do módulo de Cartão Micro SD.
- Insira o Cartão Micro SD em um leitor de Cartão SD USB.
- Conecte o leitor de Cartão SD USB ao PC.

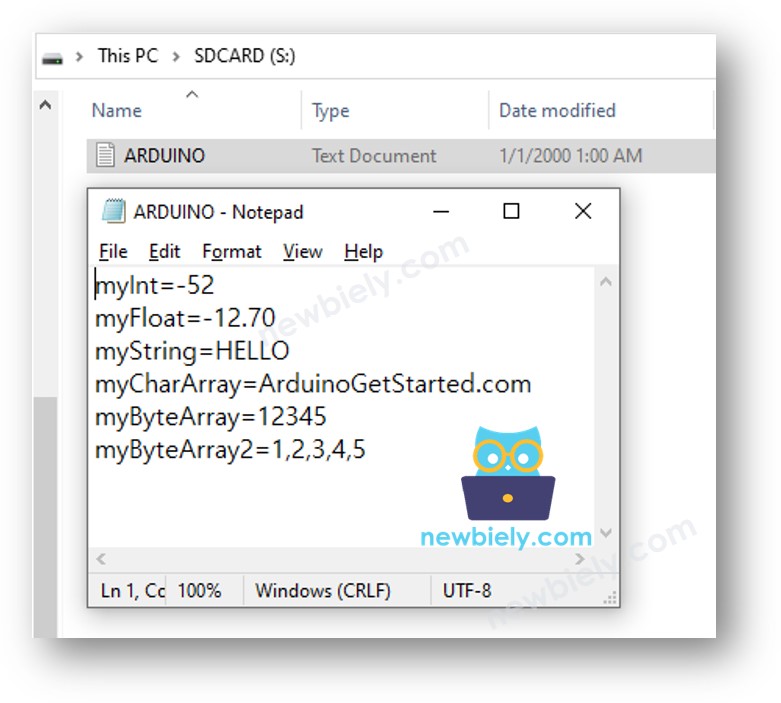

- Abra o arquivo arduino-nano.txt no seu computador, ele aparece da seguinte forma:
