Arduino Nano - Player de MP3
Este tutorial ensina como criar um player de MP3 usando Arduino Nano, módulo player de MP3, Cartão Micro SD e alto-falante. Os arquivos MP3 (músicas ou áudio gravado) ficam armazenados no Cartão Micro SD. Então, o Arduino Nano pode controlar o módulo player de MP3 para ler uma música selecionada do Cartão SD, convertê-la em sinal de áudio e enviar o sinal ao alto-falante. Em detalhes, vamos aprender:
- Como funciona
- Como conectar o alto-falante e o módulo player de MP3 ao Arduino Nano
- Como programar o Arduino Nano para tocar uma música armazenada no Cartão Micro SD
- Como adicionar os botões de tocar/pausar/próxima/anterior
Depois, você pode modificar o código para adicionar um potenciômetro ou encoder rotativo para mudar o volume.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Módulo Player de MP3 Serial e o Alto-falante
Pinagem do Módulo Player de MP3 Serial
Um módulo player de MP3 serial tem três interfaces:
- A interface com o Arduino Nano inclui 4 pinos:
- Pino RX: pino de dados, precisa ser conectado a um pino TX do Arduino Nano (Serial de Hardware ou de Software)
- Pino TX: pino de dados, precisa ser conectado a um pino RX do Arduino Nano (Serial de Hardware ou de Software)
- Pino VCC: pino de alimentação, precisa ser conectado ao VCC (5V)
- Pino GND: pino de alimentação, precisa ser conectado ao GND (0V)
- A interface com o alto-falante é uma saída Aux de 3,5mm com conector fêmea.
- A interface com o Cartão Micro SD é um soquete de Cartão Micro SD na parte de trás do módulo.
image source: diyables.io
Pinagem do Alto-falante
Um alto-falante geralmente tem duas interfaces:
- Interface de sinal de áudio: é um conector Aux macho de 3,5mm que se conecta ao módulo player de MP3
- Interface de alimentação: pode ser USB, fonte de alimentação de 5V ou qualquer outra interface de alimentação
Como Funciona
O que precisamos preparar:
- Armazenar previamente no Cartão Micro SD uma lista de músicas ou áudios gravados que queremos tocar.
- Inserir o Cartão Micro SD no módulo player de MP3
- Conectar o módulo player de MP3 ao Arduino Nano
- Conectar o alto-falante ao módulo player de MP3
- Conectar o alto-falante a uma fonte de energia.
Cada arquivo MP3 armazenado no Cartão Micro SD terá um índice. O índice é a ordem da música armazenada, começando em 0.
Então podemos programar o Arduino Nano para enviar comandos ao módulo player de MP3. Ele aceita os seguintes comandos:
- Tocar
- Pausar
- Tocar a Próxima
- Tocar a Anterior
- Mudar o volume
Quando o módulo player de MP3 recebe um comando, ele lê o arquivo MP3 do Cartão Micro SD, converte os arquivos MP3 em sinal de áudio e envia o sinal de áudio ao alto-falante pela interface Aux de 3,5mm.

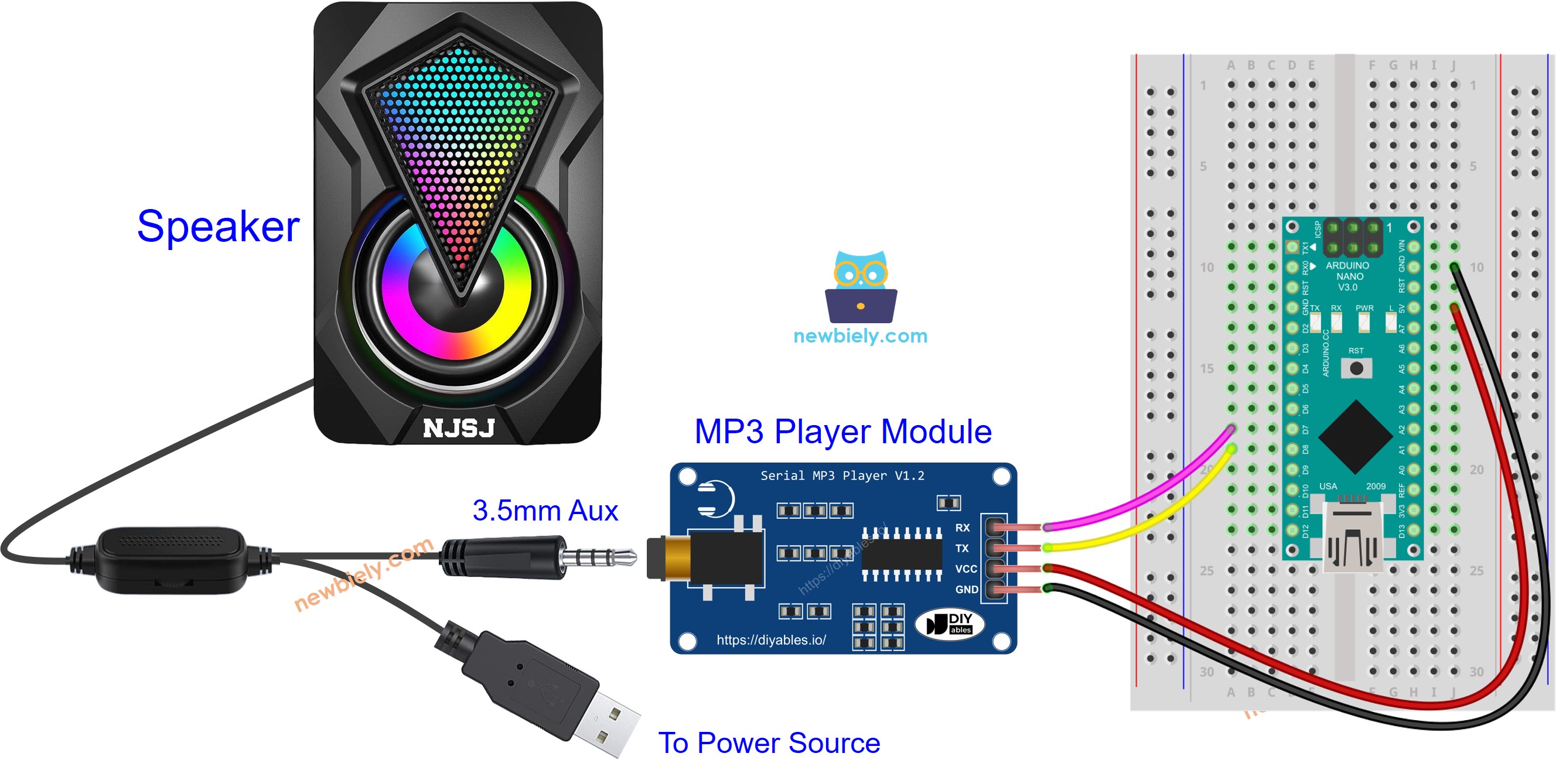

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Código Arduino Nano - Tocar Música
O código abaixo toca a primeira música armazenada no Cartão Micro SD.
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-mp3-player
*/
#include <SoftwareSerial.h>
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define ARDUINO_RX 8 // Arduino Nano Pin connected to the TX of the Serial MP3 Player module
#define ARDUINO_TX 7 // Arduino Nano Pin connected to the RX of the Serial MP3 Player module
SoftwareSerial mp3(ARDUINO_RX, ARDUINO_TX);
void setup() {
Serial.begin(9600);
mp3.begin(9600);
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
mp3_command(CMD_PLAY, 0x0000); // Play mp3
//mp3_command(CMD_PAUSE, 0x0000); // Pause mp3
//mp3_command(CMD_PLAY_NEXT, 0x0000); // Play next mp3
//mp3_command(CMD_PLAY_PREV, 0x0000); // Play previous mp3
//mp3_command(CMD_SET_VOLUME, 30); // Change volume to 30
}
void loop() {
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // The number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
mp3.write(frame[i]);
}
}
Passos Rápidos
- Siga as instruções em Como Funciona
- Copie o código acima e abra-o com o Arduino IDE
- Clique no botão Upload no Arduino IDE para fazer o upload do código para o Arduino Nano
- Aproveite a música
Código Arduino Nano - Tocar Música com botões de controle
O código abaixo é uma evolução do código anterior. Ele adiciona quatro botões para permitir que você interaja com o player de MP3.
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-mp3-player
*/
#include <SoftwareSerial.h>
#include <ezButton.h>
#define CMD_PLAY_NEXT 0x01
#define CMD_PLAY_PREV 0x02
#define CMD_PLAY_W_INDEX 0x03
#define CMD_SET_VOLUME 0x06
#define CMD_SEL_DEV 0x09
#define CMD_PLAY_W_VOL 0x22
#define CMD_PLAY 0x0D
#define CMD_PAUSE 0x0E
#define CMD_SINGLE_CYCLE 0x19
#define DEV_TF 0x02
#define SINGLE_CYCLE_ON 0x00
#define SINGLE_CYCLE_OFF 0x01
#define ARDUINO_RX 8 // Arduino Nano Pin connected to the TX of the Serial MP3 Player module
#define ARDUINO_TX 7 // Arduino Nano Pin connected to the RX of the Serial MP3 Player module
SoftwareSerial mp3(ARDUINO_RX, ARDUINO_TX);
ezButton button_play(2); // create ezButton object for pin 2
ezButton button_pause(3); // create ezButton object for pin 3
ezButton button_next(4); // create ezButton object for pin 4
ezButton button_prev(5); // create ezButton object for pin 5
void setup() {
Serial.begin(9600);
mp3.begin(9600);
delay(500); // wait chip initialization is complete
mp3_command(CMD_SEL_DEV, DEV_TF); // select the TF card
delay(200); // wait for 200ms
button_play.setDebounceTime(50); // set debounce time to 50 milliseconds
button_pause.setDebounceTime(50); // set debounce time to 50 milliseconds
button_next.setDebounceTime(50); // set debounce time to 50 milliseconds
button_prev.setDebounceTime(50); // set debounce time to 50 milliseconds
}
void loop() {
button_play.loop(); // MUST call the loop() function first
button_pause.loop(); // MUST call the loop() function first
button_next.loop(); // MUST call the loop() function first
button_prev.loop(); // MUST call the loop() function first
if (button_play.isPressed()) {
Serial.println("Play mp3");
mp3_command(CMD_PLAY, 0x0000);
}
if (button_pause.isPressed()) {
Serial.println("Pause mp3");
mp3_command(CMD_PAUSE, 0x0000);
}
if (button_next.isPressed()) {
Serial.println("Play next mp3");
mp3_command(CMD_PLAY_NEXT, 0x0000);
}
if (button_prev.isPressed()) {
Serial.println("Play previous mp3");
mp3_command(CMD_PLAY_PREV, 0x0000);
}
}
void mp3_command(int8_t command, int16_t dat) {
int8_t frame[8] = { 0 };
frame[0] = 0x7e; // starting byte
frame[1] = 0xff; // version
frame[2] = 0x06; // The number of bytes of the command without starting byte and ending byte
frame[3] = command; //
frame[4] = 0x00; // 0x00 = no feedback, 0x01 = feedback
frame[5] = (int8_t)(dat >> 8); // data high byte
frame[6] = (int8_t)(dat); // data low byte
frame[7] = 0xef; // ending byte
for (uint8_t i = 0; i < 8; i++) {
mp3.write(frame[i]);
}
}

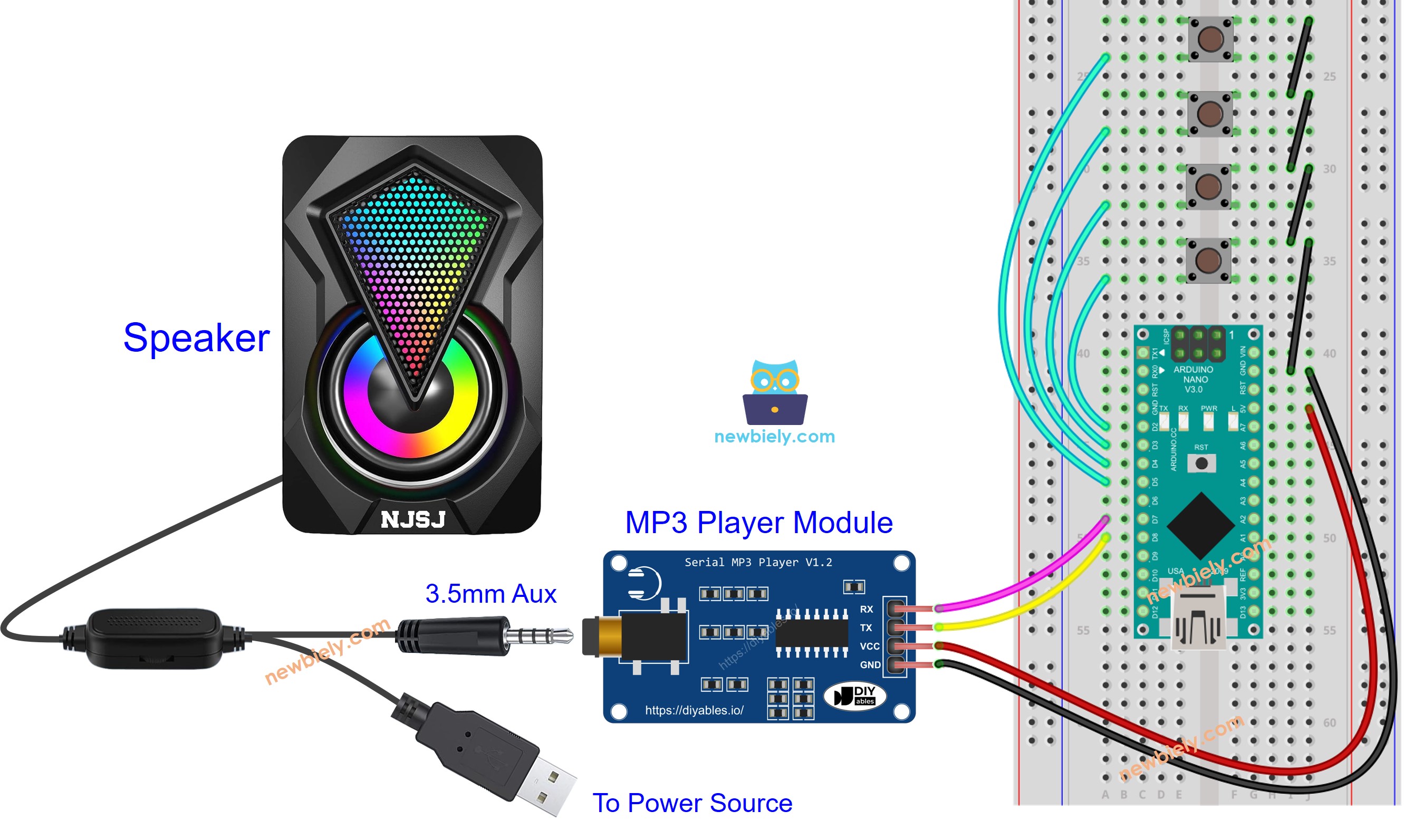

O diagrama de ligação para o código acima:
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Nano e outros componentes.
Agora, você pode modificar os projetos para adicionar mais funções, por exemplo:
- Adicionar um potenciômetro para controlar o volume, veja o tutorial Arduino Nano Potenciômetro
- Adicionar um controle remoto IR, veja o tutorial Arduino Nano Controle Remoto IR
- Adicionar um leitor RFID e um cartão para criar um player de MP3 com RFID, veja o tutorial Arduino Nano RFID
