Arduino Nano Controla LED via Bluetooth

Este tutorial ensina você a programar o Arduino Nano para controlar um LED por Bluetooth ou BLE.

Para controlar o LED via Bluetooth, o módulo Bluetooth HC-05 deve ser usado.
Para controlar o LED via BLE, o módulo BLE HM-10 é o que deve ser usado.

Este tutorial dá instruções para ambos os módulos.

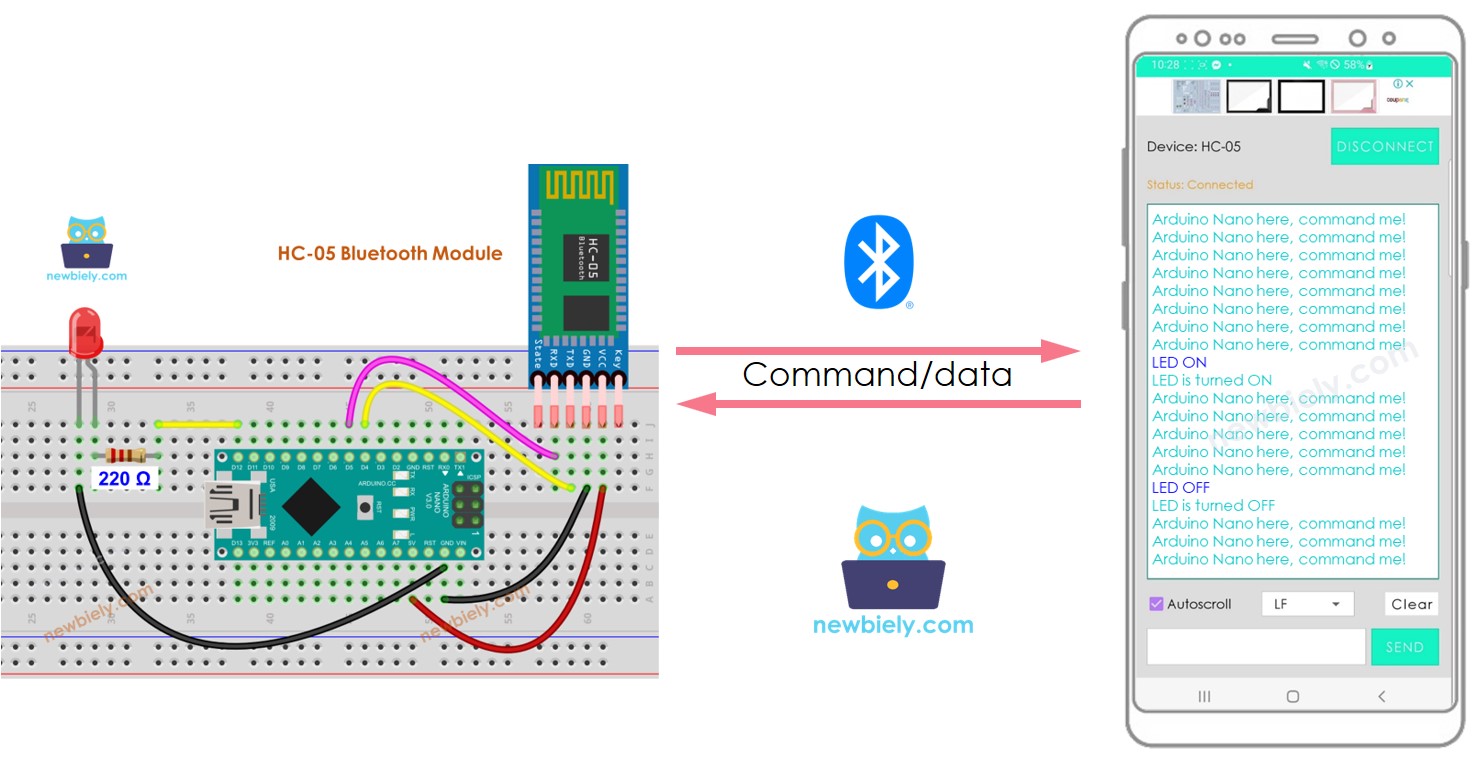

Vamos usar o App Bluetooth Serial Monitor em um smartphone para enviar comandos ao Arduino Nano.

Esses comandos incluem:

LED ON que vai ligar o LED
LED OFF que vai desligar o LED

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	Módulo Bluetooth HC-05
1	×	(Alternativa) HM-10 BLE Module
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativa) Button and LED Kit
1	×	220Ω Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Sobre o LED e o Módulo Bluetooth

Se você não conhece o LED e o Módulo Bluetooth (pinagem, como funcionam, como programar ...), os tutoriais a seguir podem ajudar:

Diagrama de Ligação

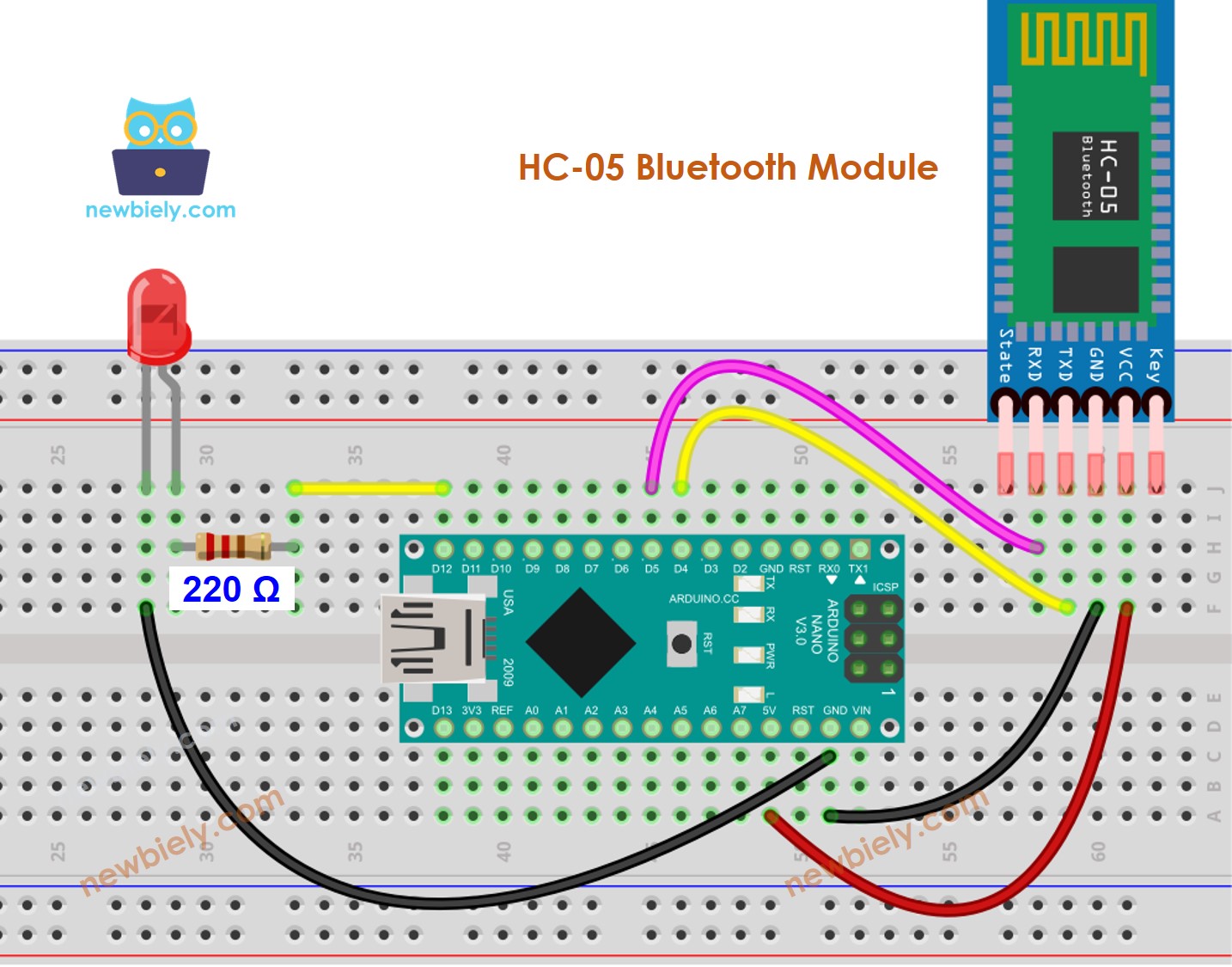

Se você deseja gerenciar o LED por Bluetooth, o módulo Bluetooth HC-05 deve ser usado de acordo com o diagrama de ligação abaixo.

This image is created using Fritzing. Click to enlarge image

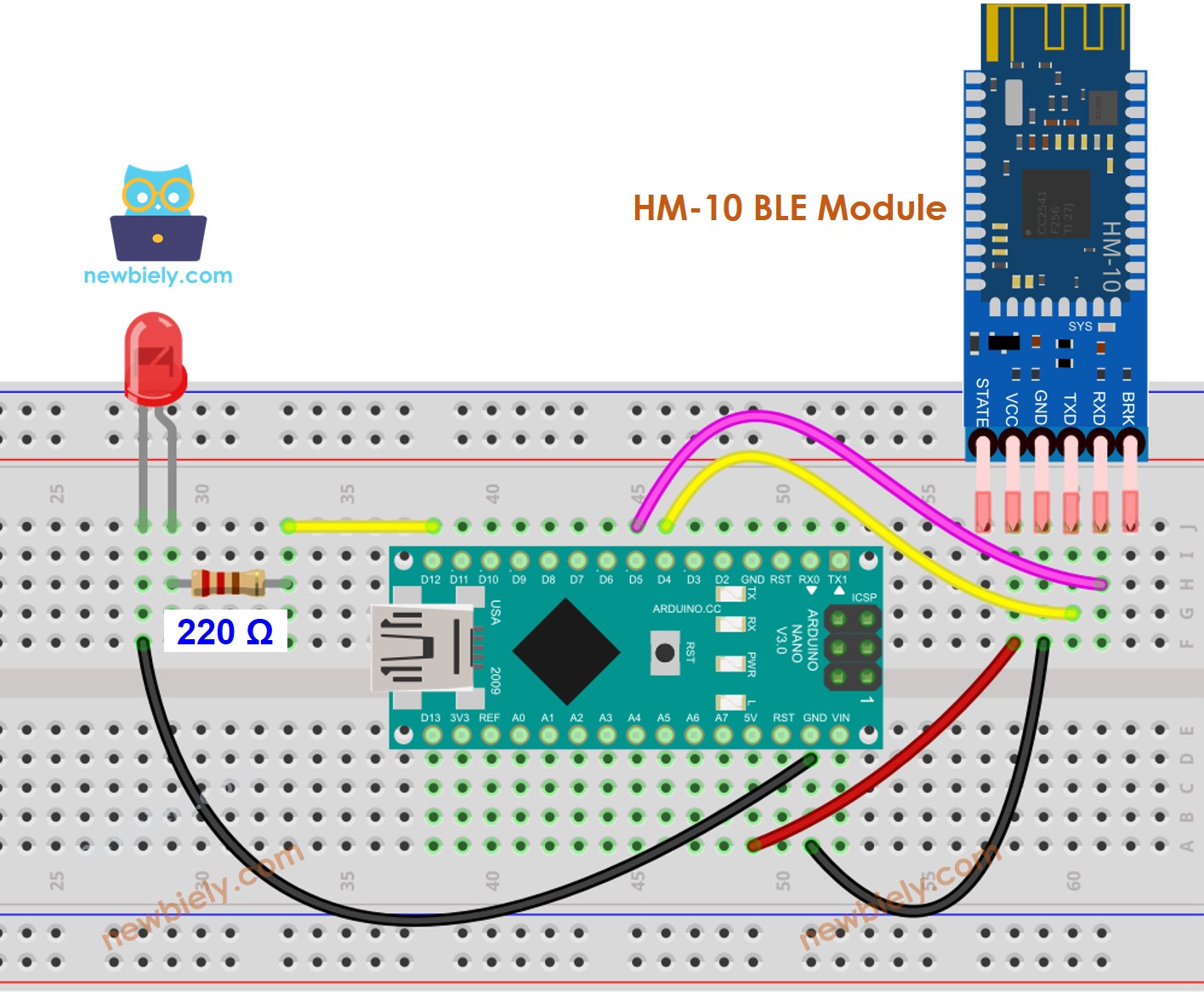

Se você deseja manipular um LED por BLE, o módulo BLE HM-10 deve ser utilizado de acordo com o diagrama de ligação abaixo.

Diagrama de ligação do LED BLE com Arduino Nano

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Código Arduino Nano - controla LED via Bluetooth/BLE

O código funciona tanto para o módulo Bluetooth HC-05 quanto para o módulo BLE HM-10. Ele é aplicável a ambos.

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-control-led-via-bluetooth */ #include <SoftwareSerial.h> #define SOFT_RX 4 // The Arduino Nano pin connected to the TX of the bluetooth module #define SOFT_TX 5 // The Arduino Nano pin connected to the RX of the bluetooth module #define LED_PIN 12 // The Arduino Nano pin connected to the LED SoftwareSerial bluetooth(SOFT_RX, SOFT_TX); void setup() { Serial.begin(9600); bluetooth.begin(9600); pinMode(LED_PIN, OUTPUT); // set the digital pin as output: } void loop() { if (bluetooth.available()) { // if there is data comming String command = bluetooth.readStringUntil('\n'); // read string until meet newline character if (command == "LED OFF") { digitalWrite(LED_PIN, LOW); // turn off LED bluetooth.println("LED is turned OFF"); // reports action to smartphone app } else if (command == "LED ON") { digitalWrite(LED_PIN, HIGH); // turn on LED bluetooth.println("LED is turned ON"); // reports action to smartphone app } } }

Passos Rápidos

Baixe o App Bluetooth Serial Monitor no seu smartphone.
Abra o código no Arduino IDE e clique no botão Upload para fazer o upload dele para o Arduino Nano. Se você tiver problemas com o upload, desconecte os pinos TX e RX do módulo Bluetooth, faça o upload do código e depois reconecte-os.
Inicie o App Bluetooth Serial Monitor no seu celular e selecione Bluetooth Clássico ou BLE de acordo com o módulo que você usou.

Conecte o App Bluetooth ao módulo Bluetooth HC-05 ou ao módulo BLE HM-10.

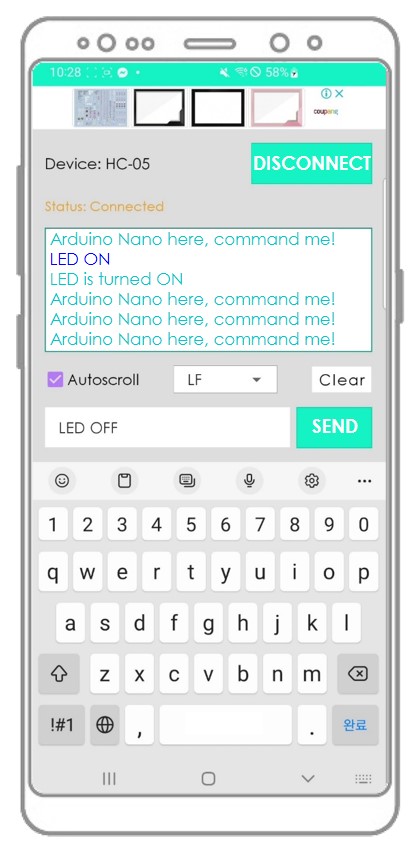

Digite “LED ON” ou “LED OFF” e pressione o botão Send.

Confira o estado do LED na placa Arduino Nano. Ele estará ligado (ON) ou desligado (OFF).

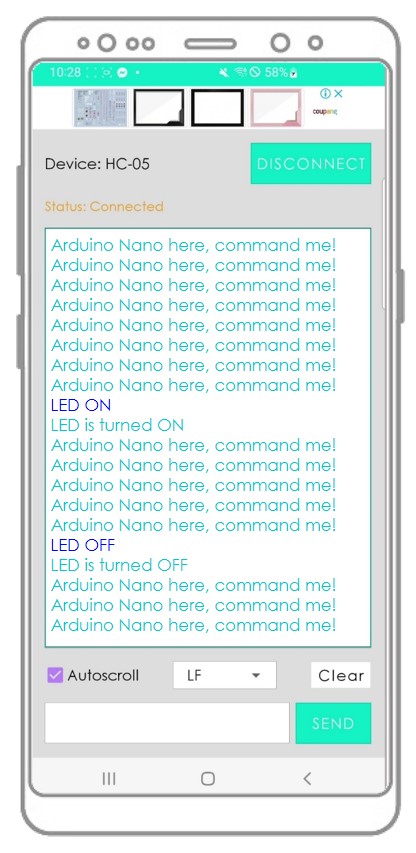

Além disso, podemos ver o estado do LED no App Bluetooth.
Por fim, confira o resultado no App Android.

Você pode estar curioso para saber como o Arduino Nano consegue interpretar um comando completo. Por exemplo, quando enviamos “OFF”, como o Arduino Nano determina se o comando é “O”, “OF” ou “OFF”?

Ao enviar um comando, o App Bluetooth adiciona um caractere de nova linha ('\n') quando você escolhe a opção “newline” no App. O Arduino Nano vai ler os dados até encontrar o caractere de nova linha. O caractere de nova linha serve como separador de comandos.

Se você achou o app Bluetooth Serial Monitor útil, por favor dê a ele uma avaliação de 5 estrelas na Play Store. Ficaremos gratos pelo seu apoio. Obrigado!
