Arduino Nano - Sensor Ultrassônico - Buzzer Piezo
Este tutorial ensina você a usar o Arduino Nano e o sensor ultrassônico para controlar um buzzer piezo. Em detalhes:
- O Arduino Nano emite um som quando o objeto está perto do sensor ultrassônico.
- O Arduino Nano para o som quando o objeto está longe do sensor ultrassônico.
- O Arduino Nano toca uma melodia quando o objeto está perto do sensor ultrassônico.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Buzzer Piezo e o Sensor Ultrassônico
Se você não conhece o buzzer piezo e o sensor ultrassônico (incluindo pinagem, funcionamento, programação etc.), os tutoriais a seguir podem ajudar:

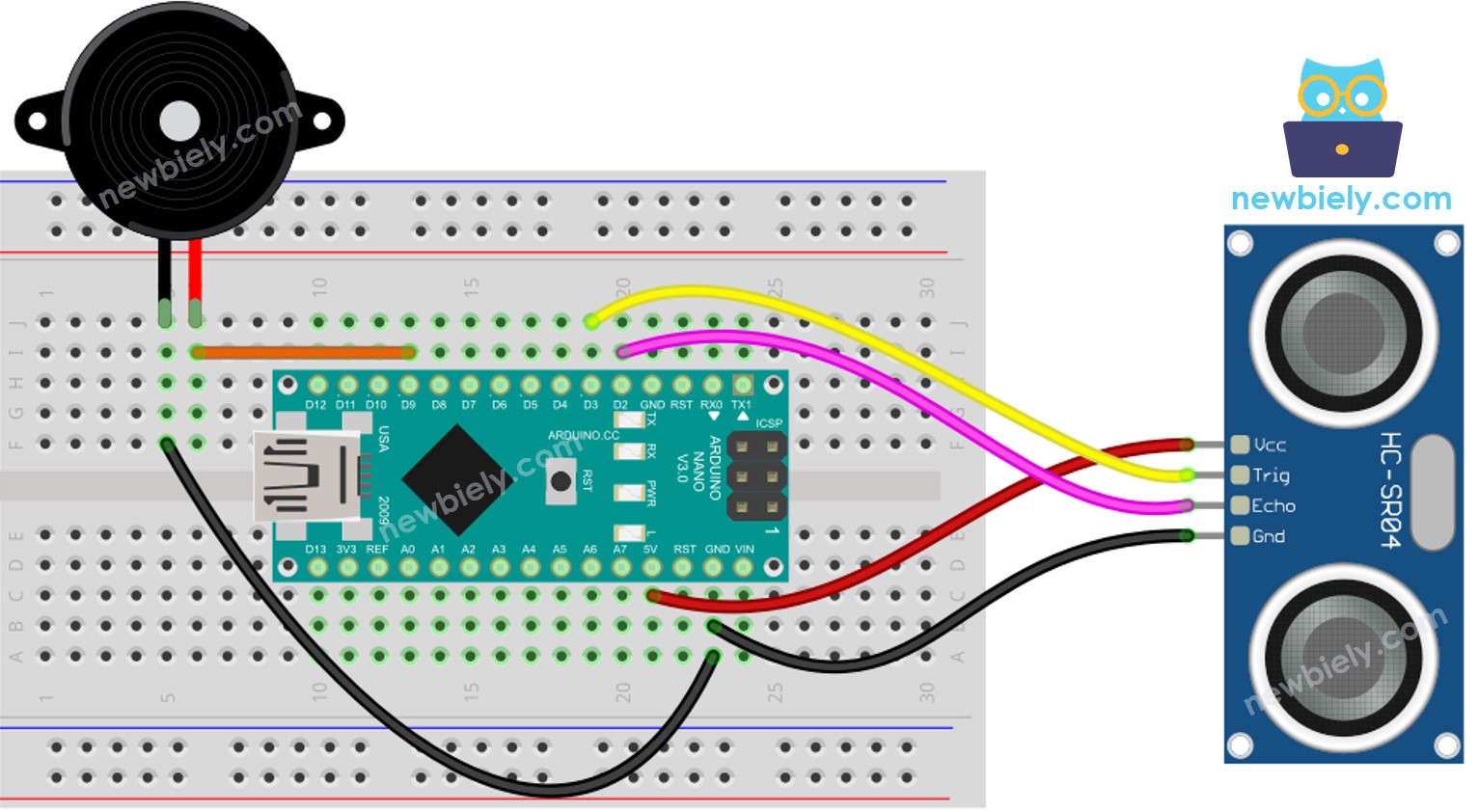

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Nano e outros componentes.
Código Arduino Nano - Som Simples
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-ultrasonic-sensor-piezo-buzzer
*/
#define TRIG_PIN 3 // The Arduino Nano pin connected to TRIG pin of ultrasonic sensor
#define ECHO_PIN 2 // The Arduino Nano pin connected to ECHO pin of ultrasonic sensor
#define BUZZER_PIN 9 // The Arduino Nano pin connected to Piezo Buzzer
#define DISTANCE_THRESHOLD 50 // in centimeters
float duration_us, distance_cm;
void setup() {
Serial.begin (9600); // Initialize the Serial to communicate with the Serial Monitor.
pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode
pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode
pinMode(BUZZER_PIN, OUTPUT); // set arduino pin to output mode
}
void loop() {
// Produce a 10-microsecond pulse to the TRIG pin.
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Measure the pulse duration from the ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
if (distance_cm < DISTANCE_THRESHOLD)
digitalWrite(BUZZER_PIN, HIGH); // turn on Piezo Buzzer
else
digitalWrite(BUZZER_PIN, LOW); // turn off Piezo Buzzer
// print the value to Serial Monitor
Serial.print("distance: ");
Serial.print(distance_cm);
Serial.println(" cm");
delay(500);
}
Passos Rápidos
- Conecte um cabo USB ao Arduino Nano e ao seu PC.
- Abra o Arduino IDE e escolha a placa e a porta corretas.
- Cole o código no IDE e abra-o.
- Clique no botão Upload para enviar o código ao Arduino Nano.
- Acene com a mão na frente do sensor.
- Ouça o som do buzzer piezo.
Explicação do Código
Confira a explicação linha por linha nos comentários do código-fonte!
Código Arduino Nano - Melodia
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-ultrasonic-sensor-piezo-buzzer
*/
#include "pitches.h"
#define TRIG_PIN 3 // The Arduino Nano pin connected to TRIG pin of ultrasonic sensor
#define ECHO_PIN 2 // The Arduino Nano pin connected to ECHO pin of ultrasonic sensor
#define BUZZER_PIN 9 // The Arduino Nano pin connected to Piezo Buzzer
#define DISTANCE_THRESHOLD 50 // in centimeters
float duration_us, distance_cm;
// notes in the melody:
int melody[] = {
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_G5, NOTE_C5, NOTE_D5,
NOTE_E5,
NOTE_F5, NOTE_F5, NOTE_F5, NOTE_F5,
NOTE_F5, NOTE_E5, NOTE_E5, NOTE_E5, NOTE_E5,
NOTE_E5, NOTE_D5, NOTE_D5, NOTE_E5,
NOTE_D5, NOTE_G5
};
// note durations: 4 = quarter note, 8 = eighth note, etc, also called tempo:
int noteDurations[] = {
8, 8, 4,
8, 8, 4,
8, 8, 8, 8,
2,
8, 8, 8, 8,
8, 8, 8, 16, 16,
8, 8, 8, 8,
4, 4
};
void setup() {
pinMode(TRIG_PIN, OUTPUT); // set arduino pin to output mode
pinMode(ECHO_PIN, INPUT); // set arduino pin to input mode
}
void loop() {
// Produce a 10-microsecond pulse to the TRIG pin.
digitalWrite(TRIG_PIN, HIGH);
delayMicroseconds(10);
digitalWrite(TRIG_PIN, LOW);
// Measure the pulse duration from the ECHO pin
duration_us = pulseIn(ECHO_PIN, HIGH);
// calculate the distance
distance_cm = 0.017 * duration_us;
if (distance_cm < DISTANCE_THRESHOLD)
buzzer(); // play a song
delay(500);
}
void buzzer() {
// iterate over the notes of the melody:
int size = sizeof(noteDurations) / sizeof(int);
for (int thisNote = 0; thisNote < size; thisNote++) {
// to calculate the note duration, take one second divided by the note type.
//e.g. quarter note = 1000 / 4, eighth note = 1000/8, etc.
int noteDuration = 1000 / noteDurations[thisNote];
tone(BUZZER_PIN, melody[thisNote], noteDuration);
// to distinguish the notes, set a minimum time between them.
// The note's duration + 30% seems to work well:
int pauseBetweenNotes = noteDuration * 1.30;
delay(pauseBetweenNotes);
// stop the tone playing:
noTone(BUZZER_PIN);
}
}
Passos Rápidos
- Copie o código e abra-o com o Arduino IDE.
- Crie o arquivo pitches.h no Arduino IDE da seguinte forma:
- Clique no botão logo abaixo do ícone do Serial Monitor e escolha New Tab, ou use as teclas Ctrl+Shift+N.
- Dê ao arquivo o nome pitches.h e clique no botão OK
- Copie o código abaixo e cole-o no arquivo pitches.h criado.
- Clique no botão Upload no Arduino IDE para compilar e fazer o upload do código para o Arduino Nano.
- Mova a mão na frente do sensor.
- Ouça a música saindo do buzzer piezo.
- Este código serve apenas para aprendizado. Os sensores ultrassônicos são muito sensíveis a ruído, então, se você pretende usar um na prática, deve filtrar o ruído do sensor ultrassônico. Veja como filtrar o ruído do sensor ultrassônico para mais informações.
/*************************************************
