Arduino Nano - Irrigation

Este tutorial ensina você a construir um sistema de irrigação automática para o seu jardim usando o Arduino Nano, um sensor de umidade do solo, um relé e uma bomba. Especificamente:

O Arduino Nano vai usar o sensor de umidade do solo para detectar quando o solo está seco e, então, acionar o relé para ligar a bomba e regar as plantas.
Quando a umidade do solo for suficiente, o Arduino Nano vai controlar o relé para desligar a bomba.

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	Sensor Capacitivo de Umidade do Solo
1	×	Relé
1	×	12V Bomba
1	×	Vinyl Tube
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Many soil moisture sensors available in the market are unreliable, regardless of their version. We strongly recommend buying the sensor with TLC555I Chip from the DIYables brand using the link provided above. We tested it, and it worked reliably.

Sobre o sensor de umidade do solo e a Bomba

Se você não está familiarizado com a pinagem, o funcionamento e a programação de uma bomba e de um sensor de umidade do solo, os tutoriais a seguir podem ajudar:

Tutorial Arduino Nano - Sensor de Umidade do Solo
Tutorial Arduino Nano - Controla Bomba

Diagrama de Ligação

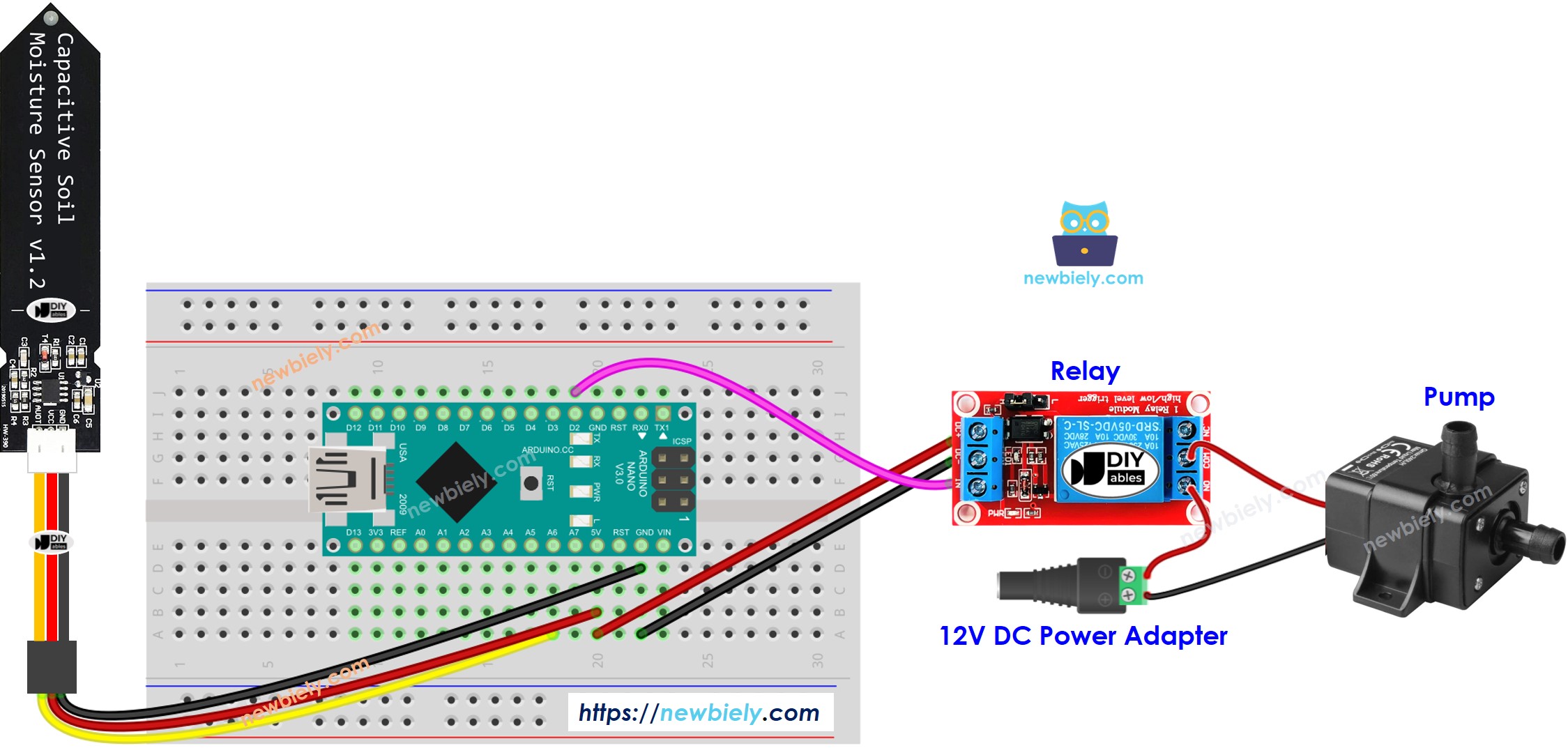

The wiring diagram between Arduino Nano and soil moisture sensor Pump

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Código Arduino Nano

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-irrigation */ #define RELAY_PIN 2 // The Arduino Nano pin that connects to relay #define MOISTURE_PIN A6 // The Arduino Nano pin that connects to AOUT pin of moisture sensor #define THRESHOLD 530 // CHANGE YOUR THRESHOLD HERE void setup() { Serial.begin(9600); pinMode(RELAY_PIN, OUTPUT); } void loop() { int value = analogRead(MOISTURE_PIN); // read the analog value from sensor if (value > THRESHOLD) { Serial.print("The soil is DRY => turn pump ON"); digitalWrite(RELAY_PIN, HIGH); } else { Serial.print("The soil is WET => turn pump OFF"); digitalWrite(RELAY_PIN, LOW); } Serial.print(" ("); Serial.print(value); Serial.println(")"); delay(500); }

Passos Rápidos

Calibre o THRESHOLD entre úmido e seco seguindo as instruções em Arduino Nano - Calibra o Sensor de Umidade do Solo.
Depois, atualize o valor calibrado de THRESHOLD no código.
Abra o Serial Monitor no Arduino IDE e carregue o código no Arduino Nano.
Por fim, veja o resultado no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Nano' on 'COM15')

New Line

9600 baud

The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is DRY => turn pump ON The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF The soil is WET => turn pump OFF

Ln 11, Col 1

Arduino Nano on COM15

Explicação do Código

Confira a explicação linha por linha nos comentários do código-fonte!
