Arduino Nano - Módulo Relé de 2 Canais

Este tutorial ensina como usar o Arduino Nano para controlar um módulo relé de 2 canais. Em detalhes, vamos aprender:

A pinagem de um módulo relé de 2 canais
Como conectar o Arduino Nano a um módulo relé de 2 canais
Como programar o Arduino Nano para controlar o módulo relé de 2 canais

Quando queremos controlar dois dispositivos de alta tensão, como bombas, ventiladores ou atuadores, temos duas opções. Podemos usar vários módulos relé ou optar por uma solução mais simples. A forma mais simples é usar um módulo relé de 2 canais, que é uma única placa que já tem dois relés integrados. Essa abordagem deixa a montagem mais fácil e mais conveniente para controlar os dois dispositivos.

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	2-channel Relay Module
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre o Módulo Relé de 2 Canais

Pinagem

Um módulo relé de 2 canais tem os seguintes pinos:

Pinos de alimentação para as placas de relé

DC+: conecte este pino ao pino 5V da fonte de alimentação
DC-: conecte este pino ao pino GND da fonte de alimentação e também ao pino GND do Arduino Nano

Pinos de sinal:

IN1: este pino recebe o sinal de controle do Arduino Nano para controlar o relé 1 do módulo
IN2: este pino recebe o sinal de controle do Arduino Nano para controlar o relé 2 do módulo

Pinos de saída: NCx (pino normalmente fechado), NOx (pino normalmente aberto), COMx (pino comum),

NC1, NO1, COM1: Esses pinos se conectam a um dispositivo de alta tensão controlado pelo relé 1
NC2, NO2, COM2: Esses pinos se conectam a um dispositivo de alta tensão controlado pelo relé 2

Além disso, o módulo relé de 2 canais inclui 2 jumpers que permitem escolher entre o gatilho de nível baixo e o gatilho de nível alto para cada relé individualmente.

Se você quer aprender os fundamentos dos relés, recomendo conferir o tutorial Arduino Nano - Relé. O tutorial fornece informações detalhadas sobre:

Como conectar o relé a dispositivos de alta tensão
Os termos normalmente fechado e normalmente aberto
Os termos gatilho de nível baixo e gatilho de nível alto
Como controlar o relé usando o Arduino Nano

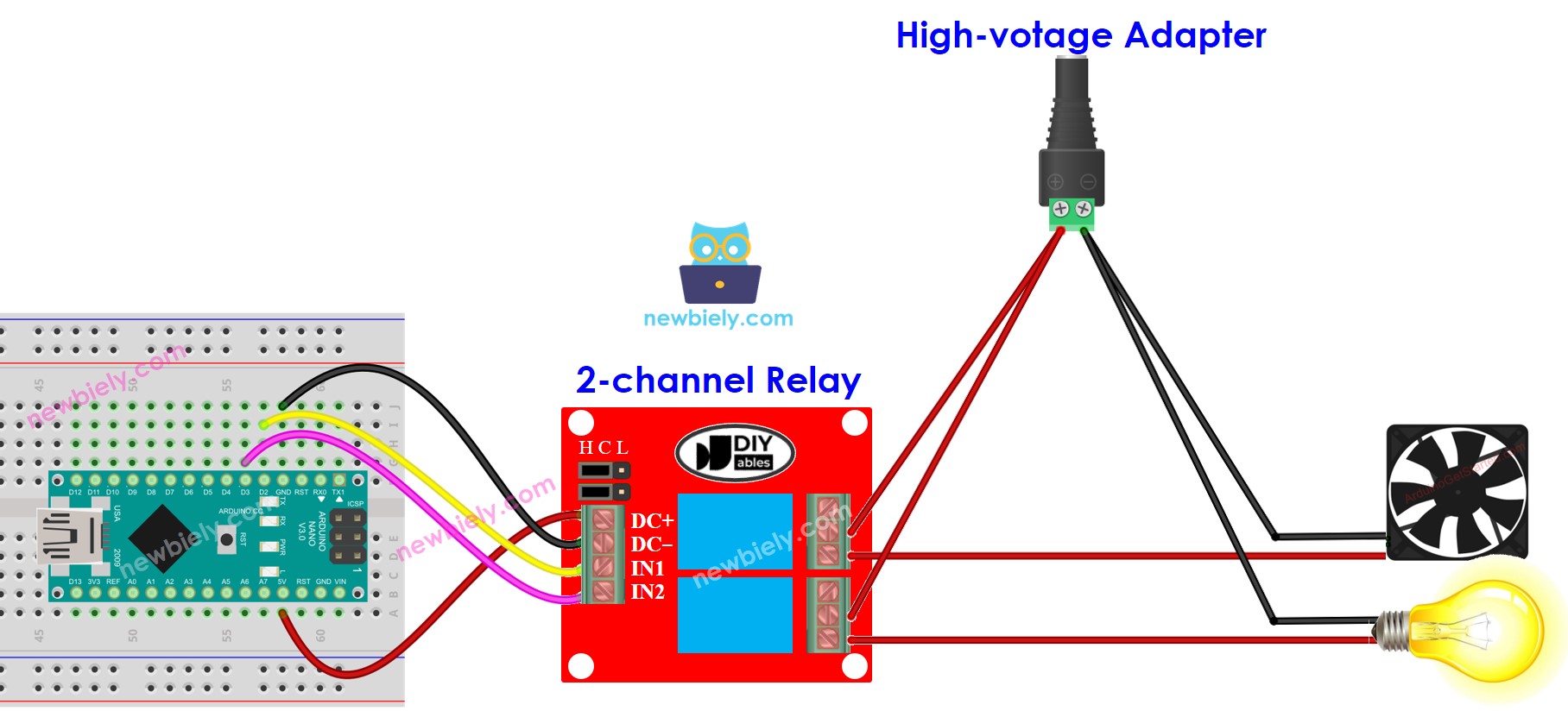

Diagrama de Ligação

The wiring diagram between Arduino Nano and 2-channel relay module

This image is created using Fritzing. Click to enlarge image

Se você pretende usar os pinos de 5V para alimentar componentes adicionais, existe a chance de o módulo relé não receber energia suficiente. Por isso, é essencial usar uma fonte de 5V separada especificamente para o módulo.

Então, precisamos usar três tipos de fontes de alimentação:

Uma fonte de alimentação de 5V para o Arduino Nano
Uma fonte de alimentação de 5V para o módulo relé de 2 canais
Uma ou várias fontes de alimentação de tensão mais alta (12VDC, 24VDC, 48VDC, 220AC...) para os itens controlados pelo módulo relé de 2 canais

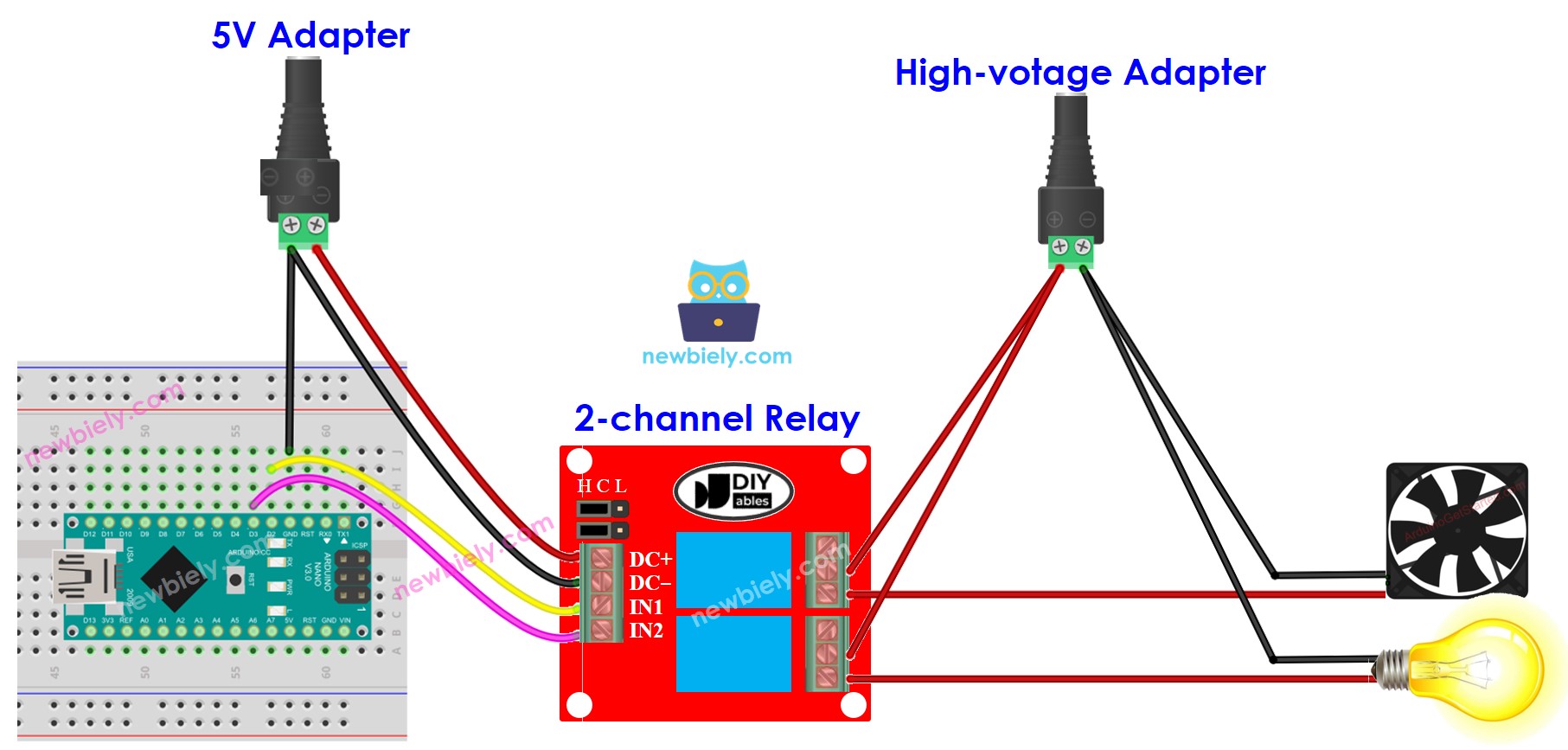

Abaixo está o diagrama de ligação usando três fontes de alimentação. A alimentação do Arduino Nano (não mostrada na imagem) pode ser conectada por um cabo USB ou por um conector de alimentação.

The wiring diagram between Arduino Nano and 2-channel relay module external power source

This image is created using Fritzing. Click to enlarge image

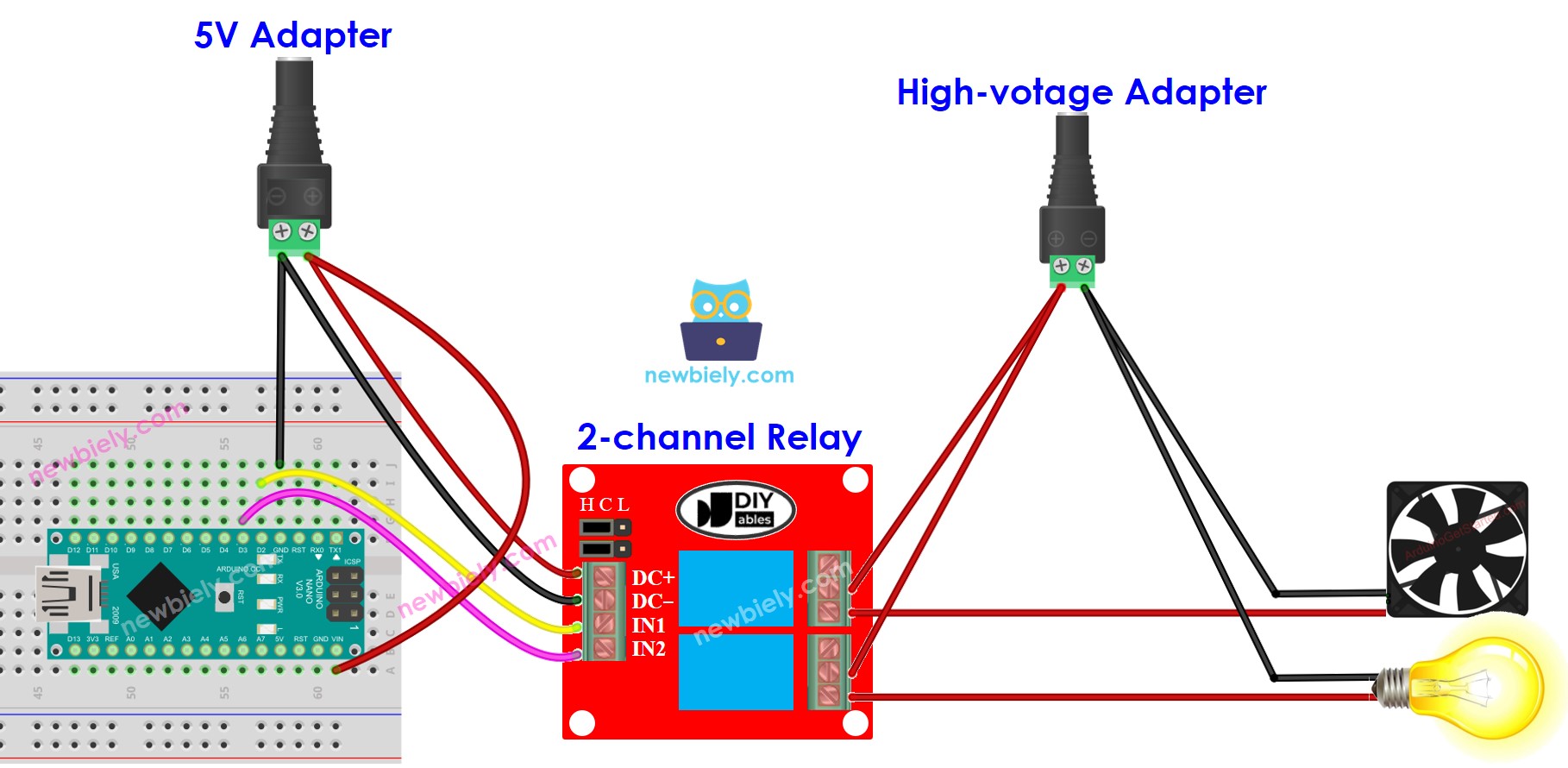

Para reduzir o número de fontes de alimentação necessárias, podemos simplificar usando uma única fonte de 5V tanto para o Arduino Nano quanto para o módulo relé de 2 canais.

The wiring diagram between Arduino Nano and 2-channel relay module two power source

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

※ Nota:

Se os dois dispositivos controlados por um módulo relé de 2 canais operam na mesma tensão, podemos usar uma única fonte de alimentação de alta tensão para alimentar os dois dispositivos. No entanto, se os dispositivos exigem tensões diferentes, podemos usar fontes de alimentação de alta tensão separadas para cada dispositivo.

Como Programar o Módulo Relé de 2 Canais

Inicializa o pino do Arduino Nano no modo de saída digital usando a função pinMode().

pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT);

Controle o estado do relé usando a função digitalWrite().

digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH);

Código Arduino Nano

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-2-channel-relay-module */ #define PIN_RELAY_1 2 // The Arduino Nano pin connected to the IN1 pin of relay module #define PIN_RELAY_2 3 // The Arduino Nano pin connected to the IN2 pin of relay module // The setup function runs once on reset or power-up void setup() { Serial.begin(9600); // initialize digital pin as an output. pinMode(PIN_RELAY_1, OUTPUT); pinMode(PIN_RELAY_2, OUTPUT); } // The loop function repeats indefinitely void loop() { Serial.println("Turned on both relays"); digitalWrite(PIN_RELAY_1, HIGH); digitalWrite(PIN_RELAY_2, HIGH); delay(2000); Serial.println("Turned off both relays"); digitalWrite(PIN_RELAY_1, LOW); digitalWrite(PIN_RELAY_2, LOW); delay(2000); }

Passos Rápidos

Copie o código acima e abra-o no Arduino IDE
Clique no botão Upload no Arduino IDE para fazer o upload do código para o Arduino Nano
Ouça o som de clique nos relés.
Confira o resultado no Serial Monitor.

Newbiely | Arduino IDE 2.3.8

──

☐

Newbiely.ino

···

8 Serial.println("Hello World!");

Output

Serial Monitor

Message (Enter to send message to 'Arduino Nano' on 'COM15')

New Line

9600 baud

Turned on both relays Turned off both relays Turned on both relays Turned off both relays Turned on both relays Turned off both relays Turned on both relays Turned off both relays

Ln 11, Col 1

Arduino Nano on COM15

Vídeo
