Arduino Nano - Potenciômetro LED

Em um tutorial anterior, aprendemos a ajustar o brilho do LED com base no valor de saída do potenciômetro.

Este tutorial ensina você a usar o Arduino Nano e um potenciômetro para controlar um LED. Em detalhes:

Se o valor analógico do potenciômetro for maior que um limite, o Arduino Nano acende o LED
Se o valor analógico do potenciômetro for menor que um limite, o Arduino Nano apaga o LED
Se a tensão de saída do potenciômetro for maior que um limite, o Arduino Nano acende o LED
Se a tensão de saída do potenciômetro for menor que um limite, o Arduino Nano apaga o LED

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	Potentiometer
1	×	Alternatively, 10k Ohm Trimmer Potentiometer
1	×	(Alternativa) Potentiometer Kit
1	×	(Alternativa) Potentiometer Module with Knob
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativa) Button and LED Kit
1	×	220Ω Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Sobre o LED e o Potenciômetro

Se você não conhece o LED e o potenciômetro (incluindo pinagem, funcionamento e programação), os tutoriais a seguir podem ajudar:

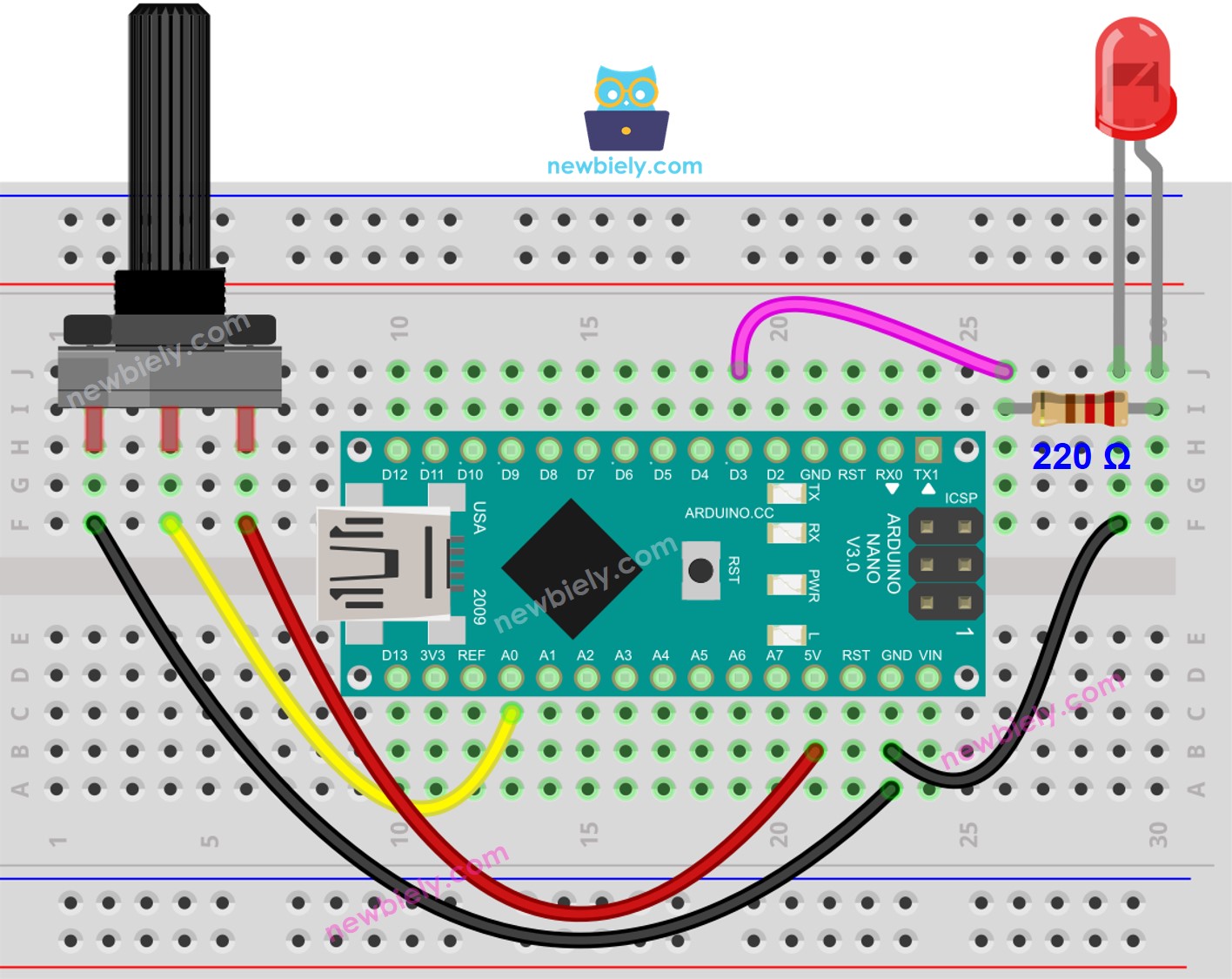

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Código Arduino Nano - Limite Analógico

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-potentiometer-led */ const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin const int LED_PIN = 3; // The Arduino Nano pin connected to LED's pin const int ANALOG_THRESHOLD = 500; void setup() { pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin if(analog_value > ANALOG_THRESHOLD) digitalWrite(LED_PIN, HIGH); // turn on LED else digitalWrite(LED_PIN, LOW); // turn off LED }

Passos Rápidos

Conecte seu Arduino Nano ao computador usando um cabo USB.
Abra o Arduino IDE e escolha a placa e a porta corretas.
Abra o código no Arduino IDE.
Clique no botão Upload do Arduino IDE para compilar e fazer o upload do código para o Arduino Nano.

Gire o potenciômetro
Observe a mudança no estado do LED

Explicação do Código

Veja a explicação linha por linha contida nos comentários do código-fonte!

Código Arduino Nano - Limite de Tensão

O valor analógico de um potenciômetro é transformado em um valor de tensão. Esse valor de tensão é então comparado com um limite de tensão, o que fará o LED ser ativado.

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-potentiometer-led */ const int POTENTIOMETER_PIN = A0; // The Arduino Nano pin connected to Potentiometer pin const int LED_PIN = 3; // The Arduino Nano pin connected to LED's pin const float VOLTAGE_THRESHOLD = 2.5; // Voltages void setup() { pinMode(LED_PIN, OUTPUT); // set arduino pin to output mode } void loop() { int analog_value = analogRead(POTENTIOMETER_PIN); // read the input on analog pin float voltage = floatMap(analog_value, 0, 1023, 0, 5); // Rescale to potentiometer's voltage if(voltage > VOLTAGE_THRESHOLD) digitalWrite(LED_PIN, HIGH); // turn on LED else digitalWrite(LED_PIN, LOW); // turn off LED } float floatMap(float x, float in_min, float in_max, float out_min, float out_max) { return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min; }

Vídeo
