Arduino Nano - Sensor de Luz Relé

Este tutorial ensina você a usar o Arduino Nano e um sensor de luz para acionar um relé. Em detalhes:

O Arduino Nano ativa o relé se o valor analógico do sensor de luz for menor que um certo limite.
O Arduino Nano desativa o relé se o valor analógico do sensor de luz for maior que um certo limite.

Ao conectar um relé a uma lâmpada, fita LED, motor ou atuador, podemos usar o Arduino Nano e o sensor de luz para gerenciar o funcionamento da lâmpada, da fita LED, do motor ou do atuador.

O sensor de luz também é conhecido como fotoresistor, resistor dependente de luz, fotocélula, LDR. O Arduino Nano utiliza um sensor de luz para medir o nível de luz do ambiente, e ativa o relé quando está escuro e o desativa quando há muita luz.

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	Sensor de Luz
1	×	10 kΩ Resistor
1	×	Relé
1	×	Warning Light Bright Waterproof
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

O sensor de luz LDR é muito barato, mas requer um resistor na ligação, o que pode deixar a montagem mais complexa. Para simplificar a ligação, você pode usar um módulo sensor de luz LDR como alternativa.

Sobre o Relé e o Sensor de Luz

Se você não conhece o relé e o sensor de luz (incluindo pinagem, como funciona e programação), os seguintes tutoriais podem ajudar:

Tutorial Arduino Nano - Relé
Tutorial Arduino Nano - Sensor de Luz
Tutorial Arduino Nano - Módulo Sensor de Luz LDR

Diagrama de Ligação

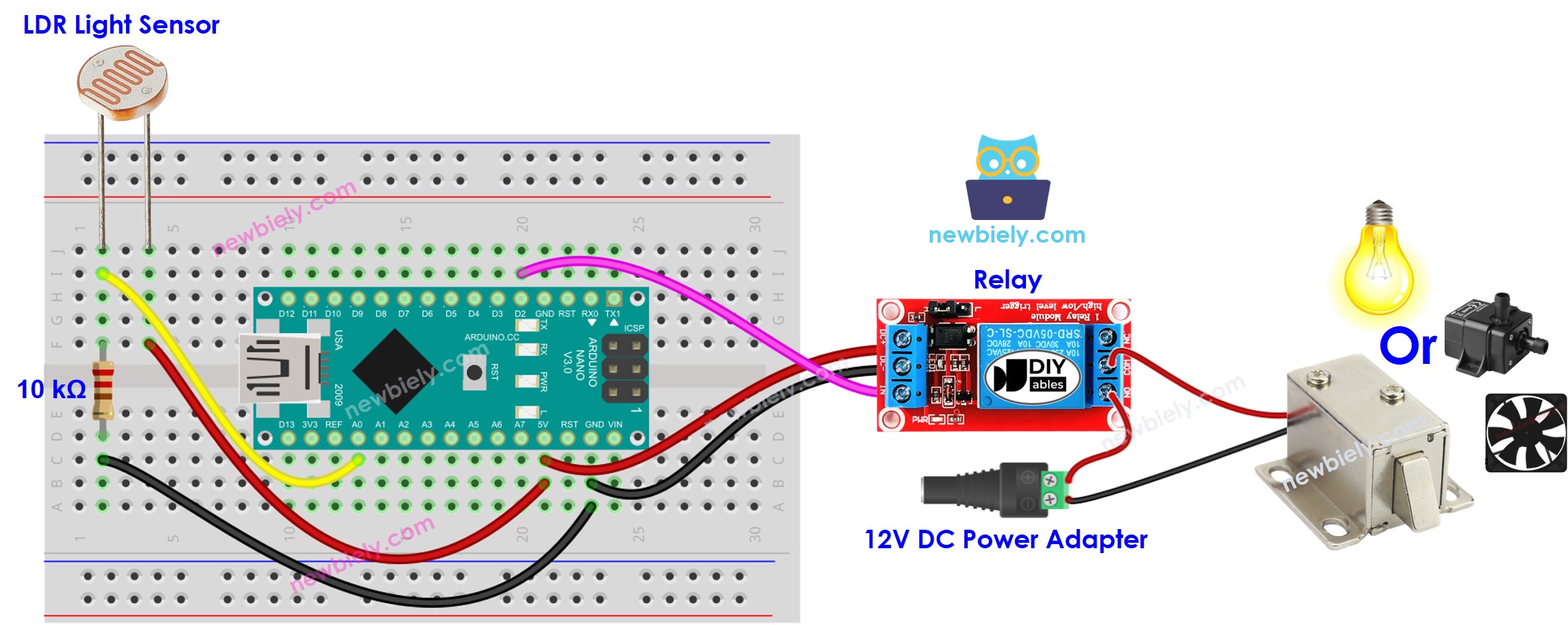

The wiring diagram between Arduino Nano and Light Sensor Relay Light Bulb

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Código Arduino Nano

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-light-sensor-relay */ const int LIGHT_SENSOR_PIN = A0; // The Arduino Nano pin connected to light sensor's pin const int RELAY_PIN = 2; // The Arduino Nano pin connected to Relay's pin const int ANALOG_THRESHOLD = 500; int analog_value; void setup() { pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode } void loop() { analog_value = analogRead(LIGHT_SENSOR_PIN); // read the input on analog pin if(analog_value < ANALOG_THRESHOLD) digitalWrite(RELAY_PIN, HIGH); // turn on Relay else digitalWrite(RELAY_PIN, LOW); // turn off Relay }

Passos Rápidos

Conecte o cabo USB ao Arduino Nano e ao PC.
Abra a Arduino IDE, escolha a placa e a porta corretas.
Copie o código e abra-o na Arduino IDE.
Clique no botão Upload na Arduino IDE para compilar e fazer upload do código para o Arduino Nano.

Aponte uma fonte de luz para o sensor
Confira a mudança no estado do relé

Explicação do Código

Confira a explicação linha por linha contida nos comentários do código-fonte!
