Este tutorial ensina como usar um Arduino Nano e o módulo RFID NFC RC522 para controlar um relé. Você pode ampliar este tutorial usando o relé para controlar motores, atuadores, fechadura de porta, lâmpada e muito mais.
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

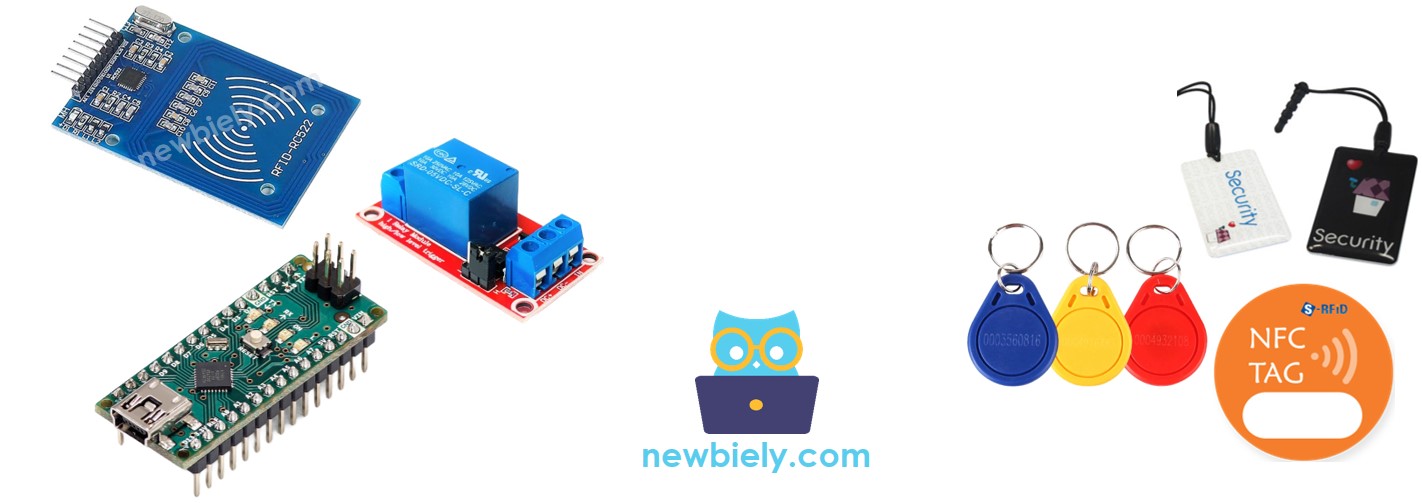

Sobre o Módulo RFID/NFC RC522 e o Relé
Se você não conhece o Módulo RFID/NFC RC522 e o relé (pinagem, como funcionam, como programar ...), você pode saber mais nos tutoriais a seguir:
O leitor RFID/NFC lê o UID da tag quando o usuário a encosta nele.
O Arduino Nano então obtém o UID do leitor.
Ele compara esse UID com os UIDs que foram predefinidos no código do Arduino Nano.
Se o UID corresponder a um dos UIDs predefinidos, o Arduino Nano ativa o relé.

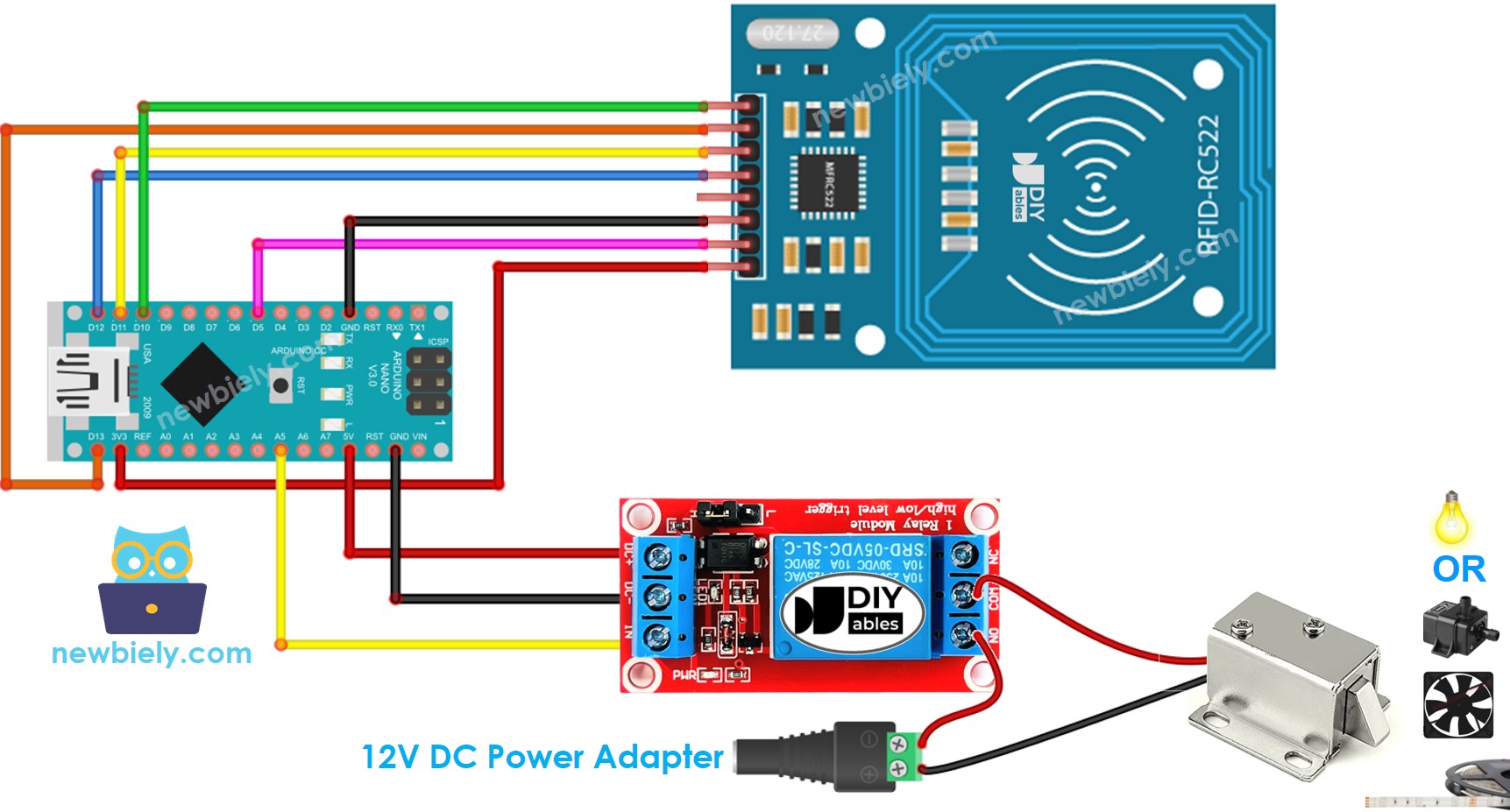

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image

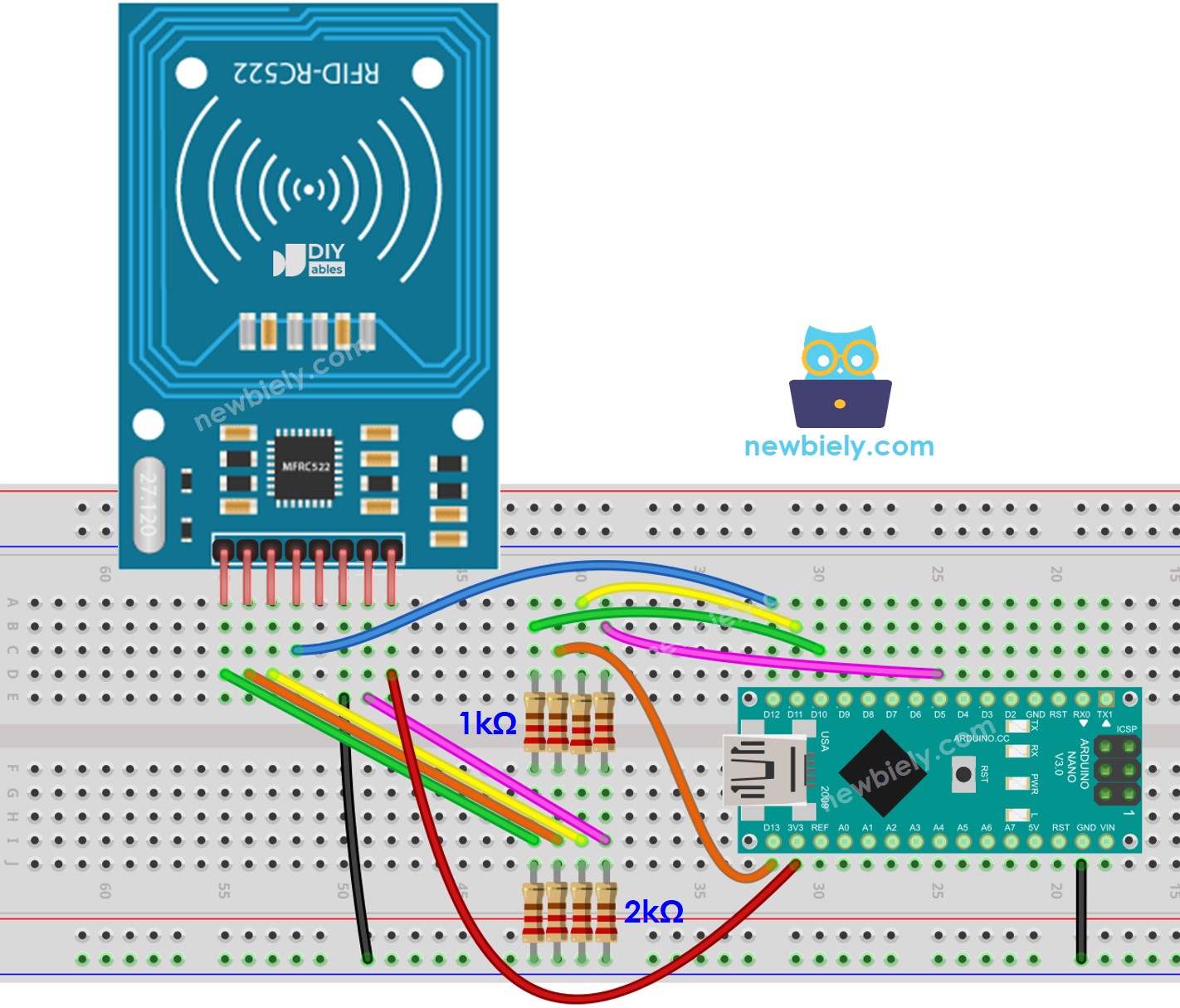

Para simplificar a conexão, os pinos do módulo RC522 são conectados diretamente aos pinos do Arduino. No entanto, em certos casos, isso pode fazer o Arduino funcionar mal, já que seus pinos de saída geram 5V, enquanto os pinos do módulo RC522 operam normalmente a 3.3V. Portanto, é aconselhável regular a tensão entre os pinos do Arduino e do módulo RC522. Para mais detalhes, consulte o Tutorial Arduino Nano - RFID RC522. O diagrama abaixo ilustra como regular 5V para 3.3V usando resistores:
This image is created using Fritzing. Click to enlarge image
A disposição dos pinos pode variar dependendo do fabricante. SEMPRE consulte os rótulos impressos no módulo. A imagem acima mostra a pinagem dos módulos do fabricante DIYables.
Código Arduino Nano - Uma Única Tag RFID/NFC
/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-rfid-relay*/#include <SPI.h>#include <MFRC522.h>#define RC522_SS_PIN 10 // The Arduino Nano pin connected to RC522's SS pin#define RC522_RST_PIN 5 // The Arduino Nano pin connected to RC522's RST pin#define RELAY_PIN A5 // The Arduino Nano pin connected to relayMFRC522 rfid(RC522_SS_PIN, RC522_RST_PIN);byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF};voidsetup() {Serial.begin(9600);SPI.begin(); // init SPI bus rfid.PCD_Init(); // init MFRC522pinMode(RELAY_PIN, OUTPUT); // initialize pin as an output.digitalWrite(RELAY_PIN, LOW); // deactivate the relaySerial.println("Tap RFID/NFC Tag on reader");}voidloop() {if (rfid.PICC_IsNewCardPresent()) { // new tag is availableif (rfid.PICC_ReadCardSerial()) { // NUID has been readedMFRC522::PICC_Type piccType = rfid.PICC_GetType(rfid.uid.sak);if (rfid.uid.uidByte[0] == authorizedUID[0] && rfid.uid.uidByte[1] == authorizedUID[1] && rfid.uid.uidByte[2] == authorizedUID[2] && rfid.uid.uidByte[3] == authorizedUID[3] ) {Serial.println("Authorized Tag");digitalWrite(RELAY_PIN, HIGH); // activate the relay for 2 secondsdelay(2000);digitalWrite(RELAY_PIN, LOW); // deactivate the relay }else {Serial.print("Unauthorized Tag with UID:");for (int i = 0; i < rfid.uid.size; i++) {Serial.print(rfid.uid.uidByte[i] < 0x10 ? " 0" : " ");Serial.print(rfid.uid.uidByte[i], HEX); }Serial.println(); } rfid.PICC_HaltA(); // halt PICC rfid.PCD_StopCrypto1(); // stop encryption on PCD } }}
Passos Rápidos
Para descobrir o UID de uma tag RFID/NFC, o primeiro passo é fazer o upload do código para o Arduino Nano e abrir o Serial Monitor. Depois, encoste a tag no módulo RFID-RC522 e veja o UID no Serial Monitor.
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano
Newbiely.ino
···
8Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader
Unauthorized Tag with UID: 3A C9 6A CB
Ln 11, Col 1
Arduino Nano on COM15
2
Depois de obter o UID:
Altere a linha 18 do código para refletir o UID, por exemplo, mudando byte authorizedUID[4] = {0xFF, 0xFF, 0xFF, 0xFF}; para byte authorizedUID[4] = {0x3A, 0xC9, 0x6A, 0xCB};
Faça o upload do código atualizado para o Arduino Nano
Coloque uma tag RFID/NFC no módulo RFID-RC522
Confira a saída no Serial Monitor
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano
Newbiely.ino
···
8Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader
Authorized Tag
Ln 11, Col 1
Arduino Nano on COM15
2
Coloque uma tag RFID/NFC no módulo RFID-RC522 e observe a saída no Serial Monitor.
Newbiely | Arduino IDE 2.3.8
──
☐
✕
File
Edit
Sketch
Tools
Help
Arduino Nano
Newbiely.ino
···
8Serial.println("Hello World!");
Output
Serial Monitor
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
Tap RFID/NFC tag on reader
Authorized Tag
Unauthorized Tag with UID: BD 1E 1D 00
Ln 11, Col 1
Arduino Nano on COM15
2
※ Nota:
Para deixar o teste simples, o tempo de ativação está definido em 2 segundos; porém, ele deve ser aumentado para uso prático/demonstração.
