Arduino Nano - Contagem de Botão - LCD

Este tutorial ensina você a usar o Arduino Nano para contar as pressões de um botão e exibir o valor em um display LCD. É possível adaptá-lo para outros sensores, e não apenas para o botão.

Neste tutorial, vamos fazer o debounce do botão sem usar a função delay(). Para mais informações sobre por que o debounce é necessário, consulte Por que precisamos de debounce?.

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	Botão para Protoboard com Capa
1	×	Kit de Botões para Protoboard
1	×	Botão de Pressão para Painel
1	×	Módulo de Botão
1	×	LCD I2C 16x2
1	×	LCD I2C 1602 Display Compact-Size 5V
1	×	(Alternativa) LCD I2C 20x4
1	×	Protoboard
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Alternatively, you can assemble the LCD I2C display using LCD 1602 Display and PCF8574 I2C Adapter Module.

Sobre o LCD I2C e o Botão

Se você não conhece o LCD I2C e o botão (pinagem, como funcionam, como programar ...), os tutoriais a seguir podem ajudar você a aprender:

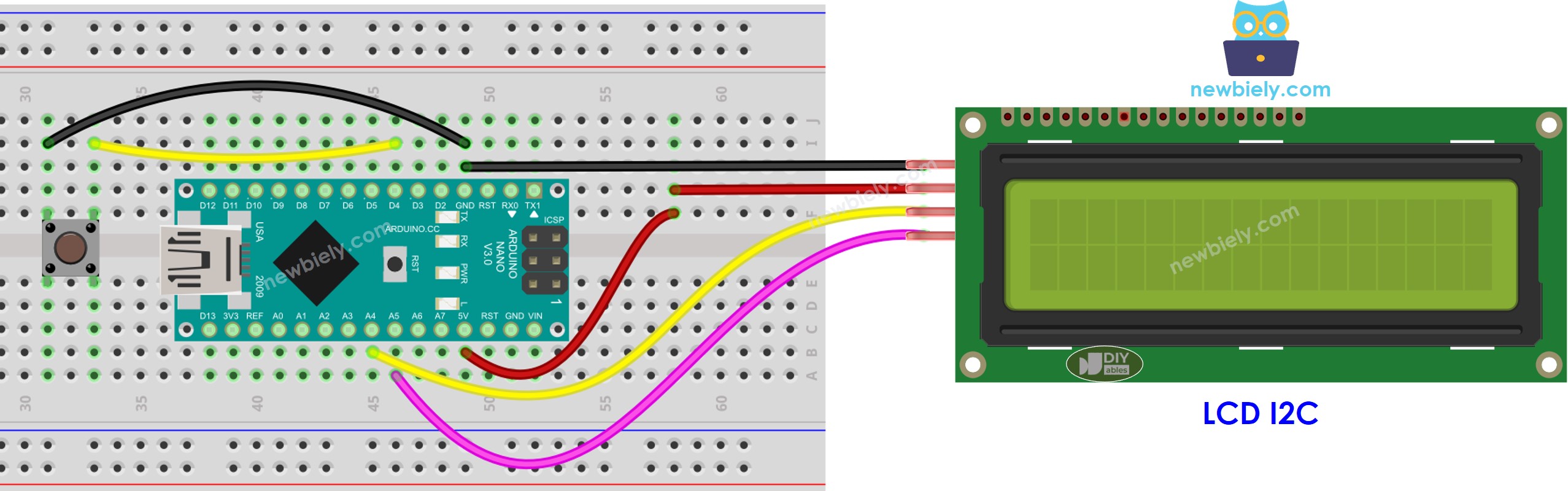

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Código Arduino Nano - exibindo a contagem do botão no LCD I2C

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-button-count-lcd */ #include <DIYables_LCD_I2C.h> #include <ezButton.h> DIYables_LCD_I2C lcd(0x27, 16, 2); // I2C address 0x27 (from DIYables LCD), 16 column and 2 rows ezButton button(4); // create ezButton object for pin D4 unsigned long prev_count = 0; void setup() { Serial.begin(9600); lcd.init(); // Initialize the LCD I2C display lcd.backlight(); // open the backlight button.setDebounceTime(50); // set debounce time to 50 milliseconds button.setCountMode(COUNT_FALLING); } void loop() { button.loop(); // MUST call the loop() function first unsigned long count = button.getCount(); if (prev_count != count) { Serial.println(count); // print count to Serial Monitor lcd.clear(); lcd.setCursor(0, 0); // start to print at the first row lcd.print("Count: "); lcd.print(count); prev_count != count; } }

Passos Rápidos

Clique no ícone Libraries na barra à esquerda da Arduino IDE.
Pesquise por “ezButton” e localize a biblioteca de botão da ArduinoGetStarted.
Pressione o botão Install para instalar a biblioteca ezButton.

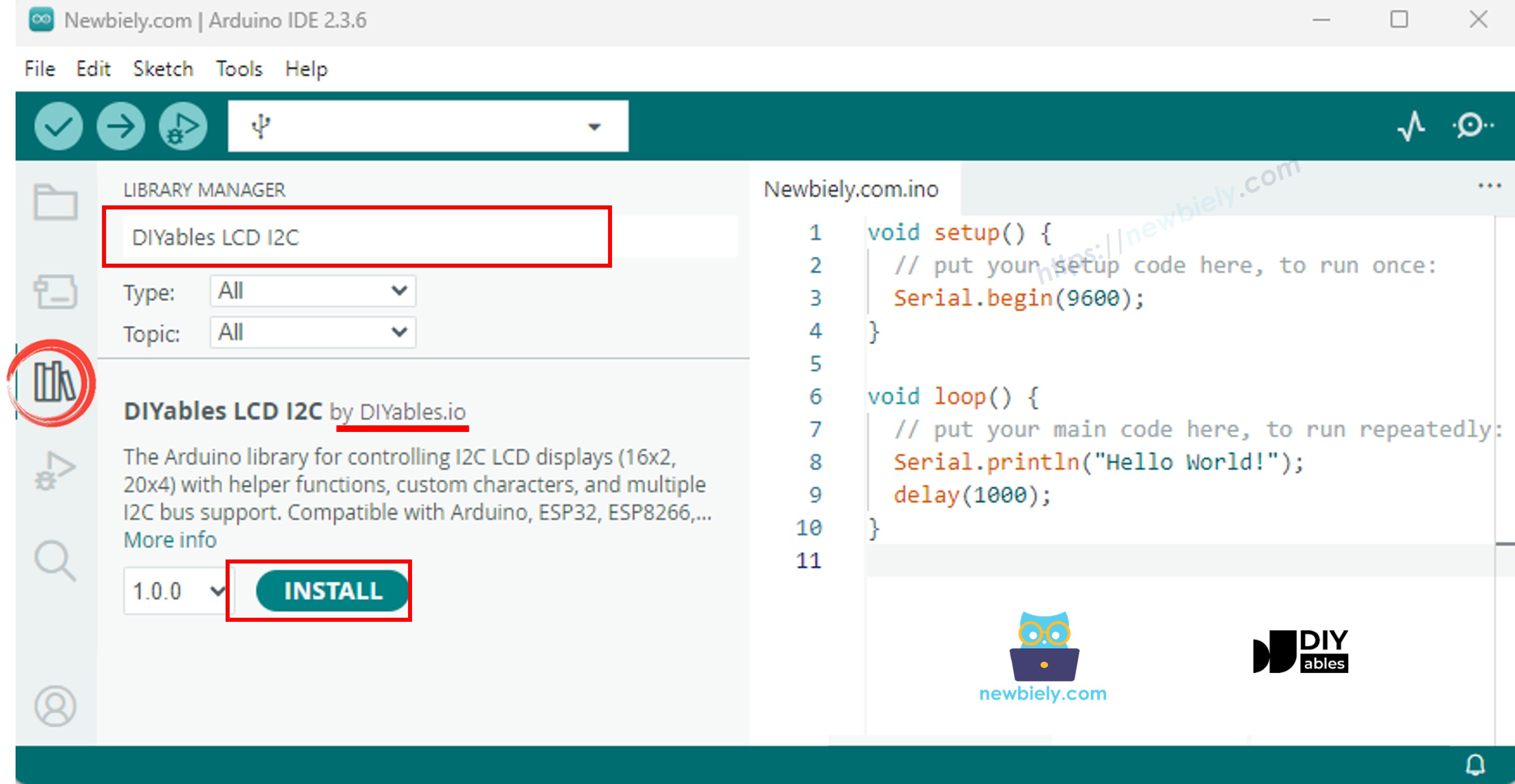

Pesquise por “DIYables LCD I2C” e localize a biblioteca DIYables_LCD_I2C criada pela DIYables.
Clique no botão Install para instalar a biblioteca DIYables_LCD_I2C.

Biblioteca DIYables LCD I2C para Arduino Nano

Copie o código e abra-o na Arduino IDE.
Clique no botão Upload para transferi-lo ao Arduino Nano.
Pressione o botão algumas vezes.
Veja a contagem mudando no LCD.

※ Nota:

O endereço I2C do LCD pode variar conforme o fabricante. No código, usamos 0x27, que é o especificado pelo fabricante DIYables.
