Arduino Nano - Piscar Vários LEDs

Este tutorial guia você na programação do Arduino Nano para piscar vários LEDs ao mesmo tempo, cada um com a sua própria frequência, sem usar a função delay. Vamos usar três LEDs como exemplo, mas você pode estender a montagem com facilidade para incluir mais LEDs.

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	LED Kit
1	×	LED (red)
1	×	LED Module
1	×	(Alternativa) Button and LED Kit
1	×	220Ω Resistor
1	×	Protoboard
1	×	Fios Jumper
1	×	(Opcional) Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Use the LED Module for easier wiring. It includes an integrated resistor.

Sobre o LED

Temos um tutorial específico sobre LED. O tutorial traz informações detalhadas e instruções passo a passo sobre a pinagem do hardware, o princípio de funcionamento, a ligação com o Arduino Nano, o código do Arduino Nano... Saiba mais sobre eles no link a seguir:

Tutorial Arduino Nano - LED

Diagrama de Ligação

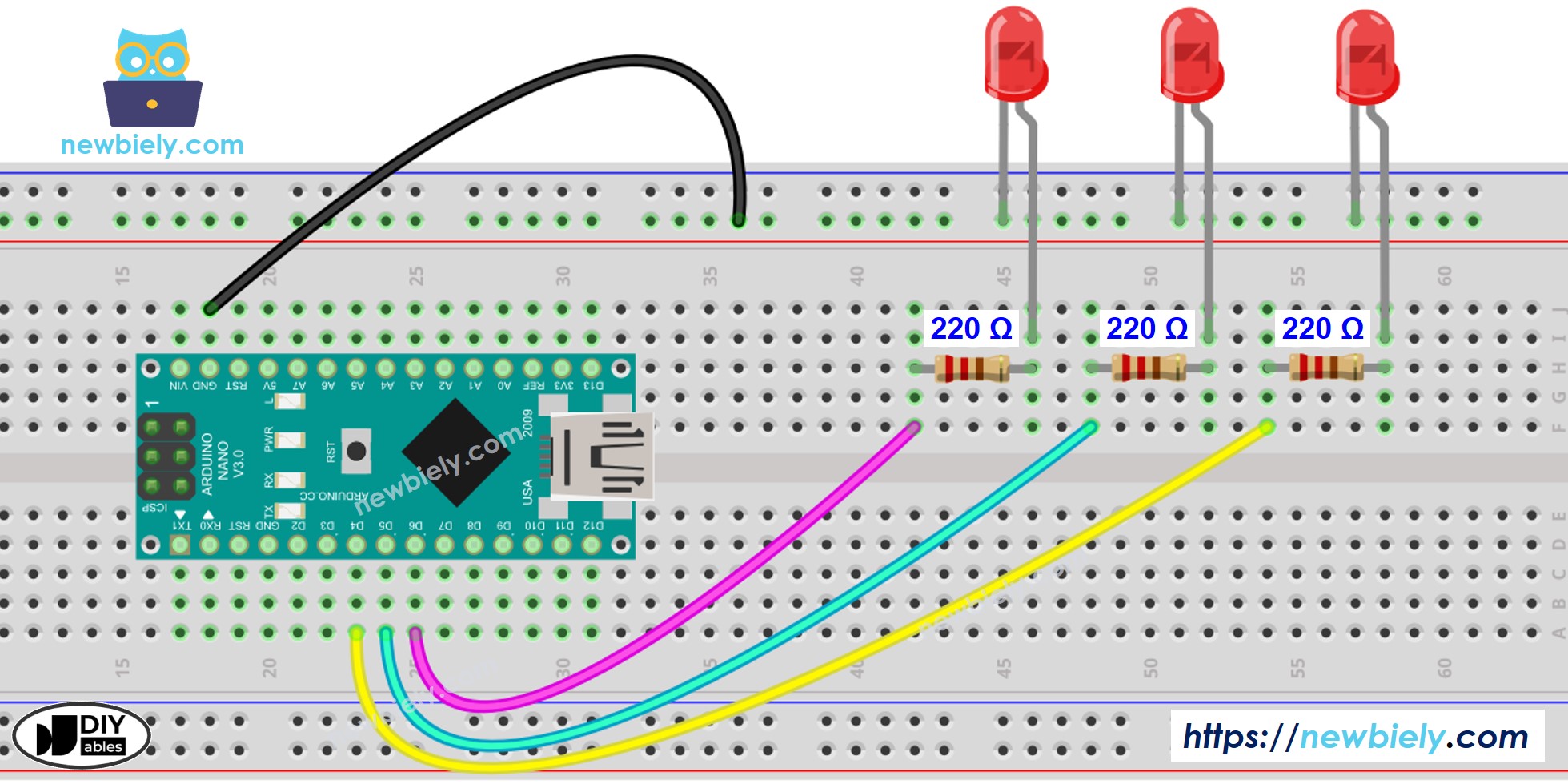

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Código Arduino Nano - Piscar Vários LEDs

Para piscar vários LEDs, não podemos usar a função delay(). Em vez disso, precisamos usar a função millis() e gerenciar os timestamps .

Gerenciar timestamps ao piscar vários LEDs pode ser difícil para iniciantes. Felizmente, a biblioteca ezLED simplifica o processo de piscar vários LEDs ao gerenciar os timestamps internamente. Isso elimina a necessidade de o usuário cuidar dos timestamps ao usar essa biblioteca. Além disso, você pode deixar o código mais claro e curto usando um array de LEDs.

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-blink-multiple-led */ #include <ezLED.h> // ezLED library #define PIN_LED_1 4 // The Arduino Nano pin connected to LED 1 #define PIN_LED_2 5 // The Arduino Nano pin connected to LED 2 #define PIN_LED_3 6 // The Arduino Nano pin connected to LED 3 ezLED led1(PIN_LED_1); // create ezLED object that attach to pin PIN_LED_1 ezLED led2(PIN_LED_2); // create ezLED object that attach to pin PIN_LED_2 ezLED led3(PIN_LED_3); // create ezLED object that attach to pin PIN_LED_3 void setup() { Serial.begin(9600); led1.blink(500, 500); // 500ms ON, 500ms OFF, blink immediately led2.blink(200, 800); // 200ms ON, 800ms OFF, blink immediately led3.blink(200, 200); // 200ms ON, 200ms OFF, blink immediately } void loop() { led1.loop(); // MUST call the led1.loop() function in loop() led2.loop(); // MUST call the led2.loop() function in loop() led3.loop(); // MUST call the led3.loop() function in loop() // DO SOMETHING HERE }

Passos Rápidos

Ligue os componentes de acordo com o diagrama fornecido.
Conecte a placa Arduino Nano ao seu computador usando um cabo USB.
Abra o Arduino IDE no seu computador.
Selecione a placa Arduino Nano) e a porta COM correspondente.

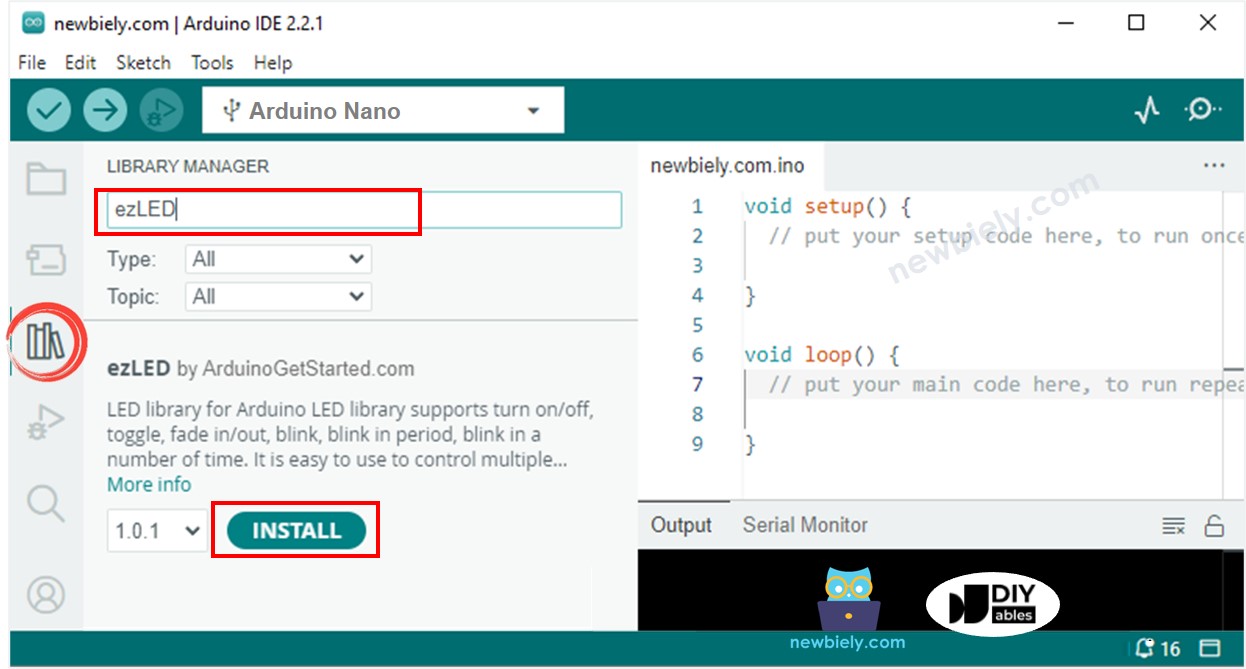

Clique no ícone Libraries na barra à esquerda do Arduino IDE.
Pesquise “ezLED” e encontre a biblioteca de LED da ArduinoGetStarted
Clique no botão Install para instalar a biblioteca ezLED.

Copie o código acima e cole-o no Arduino IDE.
Compile e faça o upload do código para a placa Arduino Nano clicando no botão Upload do Arduino IDE

Como fazer upload do código do Arduino Nano no Arduino IDE

Veja o estado dos LEDs

Código Arduino Nano - Piscar Vários LEDs usando array

Podemos otimizar o código acima usando um array de LEDs. O código abaixo usa o array para gerenciar os objetos de LED.

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-blink-multiple-led */ #include <ezLED.h> // ezLED library #define NUM_LED 3 // three LEDs #define PIN_LED_1 4 // The Arduino Nano pin connected to LED 1 #define PIN_LED_2 5 // The Arduino Nano pin connected to LED 2 #define PIN_LED_3 6 // The Arduino Nano pin connected to LED 3 ezLED ledArray[NUM_LED] = { ezLED(PIN_LED_1), // create ezLED object that attach to pin PIN_LED_1 ezLED(PIN_LED_2), // create ezLED object that attach to pin PIN_LED_2 ezLED(PIN_LED_3) // create ezLED object that attach to pin PIN_LED_3 }; void setup() { Serial.begin(9600); ledArray[0].blink(500, 500); // 500ms ON, 500ms OFF, blink immediately ledArray[1].blink(200, 800); // 200ms ON, 800ms OFF, blink immediately ledArray[2].blink(200, 200); // 200ms ON, 200ms OFF, blink immediately } void loop() { for (int i = 0; i < NUM_LED; i++) ledArray[i].loop(); // MUST call the led.loop() function in loop() // DO SOMETHING HERE }

Para um piscar mais flexível, consulte as outras funções da biblioteca ezLED
