Arduino Nano - Contagem de Botão - OLED
Este tutorial ensina você a usar o Arduino Nano e um botão para contar os eventos de pressão e exibir o valor em um OLED. Em detalhes:
- O Arduino Nano conta quantas vezes um botão é pressionado
- O Arduino Nano mostra o número da contagem em um display OLED.
- O Arduino Nano centraliza automaticamente o número da contagem, na horizontal e na vertical, no display OLED.
Neste tutorial, vamos fazer o debounce do botão sem usar a função delay(). Para mais informações, consulte Por que precisamos de debounce?
Você pode modificar isso para funcionar com outros sensores no lugar do botão.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Buy Note: If you want a bigger OLED display, use the 2.42 inch OLED Display 128x64 .
Sobre o OLED e o Botão
Se você não conhece o OLED e o botão (pinagem, funcionalidade, programação etc.), os tutoriais a seguir podem ajudar:

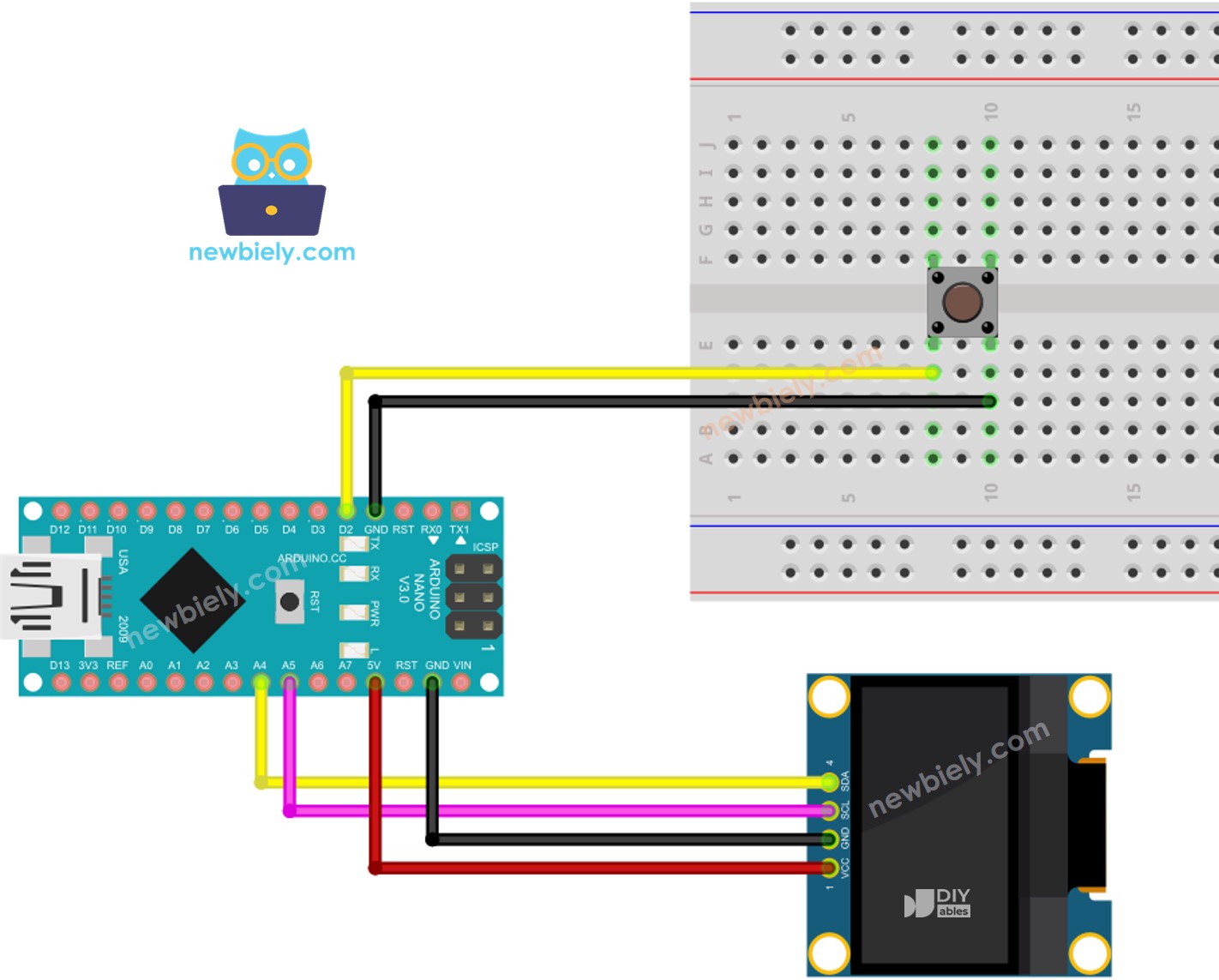

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Nano e outros componentes.
Código Arduino Nano - exibindo a contagem do botão no OLED
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-button-count-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <ezButton.h>
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
ezButton button(2); // create ezButton object for pin D2
unsigned long prev_count = 0;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
button.setDebounceTime(50); // set debounce time to 50 milliseconds
button.setCountMode(COUNT_FALLING);
}
void loop() {
button.loop(); // MUST call the loop() function first
unsigned long count = button.getCount();
if (prev_count != count) {
Serial.println(count); // print count to Serial Monitor
oled.clearDisplay(); // clear display
oled.println(count); // display count
oled.display(); // show on OLED
prev_count != count;
}
}
Passos Rápidos
- Clique no ícone Libraries na barra à esquerda da Arduino IDE.
- Pesquise por “ezButton” e localize a biblioteca de botão da ArduinoGetStarted.
- Pressione o botão Install para instalar a biblioteca ezButton.

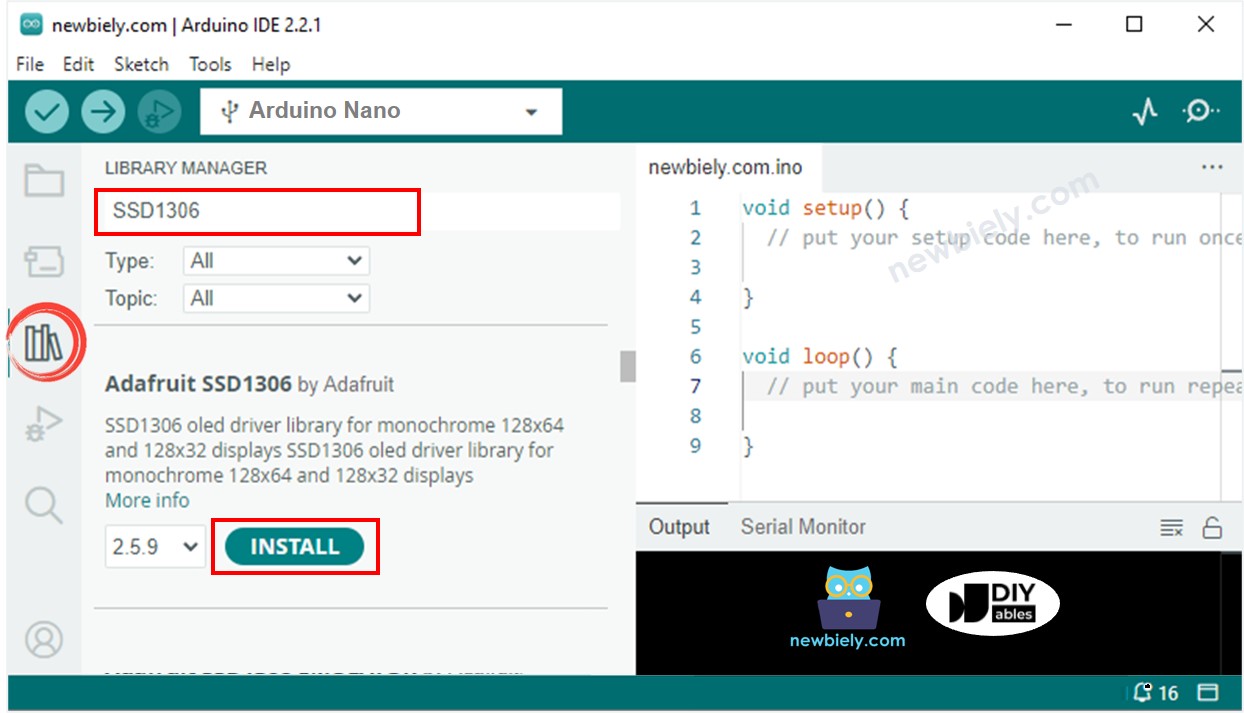

- Pesquise por “SSD1306” e localize a biblioteca SSD1306 criada pela Adafruit.
- Em seguida, pressione o botão Install para concluir a instalação.
- Você será solicitado a instalar dependências adicionais da biblioteca.
- Para instalar todas elas, clique no botão Install All.
- Copie o código e abra-o na Arduino IDE.
- Em seguida, clique no botão Upload para transferir o código para o Arduino Nano.
- Depois, pressione o botão várias vezes.
- Por fim, observe o número da contagem mudando no OLED.
O código acima mostra o número de pressões do botão no canto superior esquerdo. Vamos alterá-lo para que apareça no centro!
Código Arduino Nano - Alinhamento Central Vertical e Horizontal no OLED
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-button-count-oled
*/
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>
#include <ezButton.h>
#define OLED_WIDTH 128 // OLED display width, in pixels
#define OLED_HEIGHT 64 // OLED display height, in pixels
Adafruit_SSD1306 oled(OLED_WIDTH, OLED_HEIGHT, &Wire, -1); // create SSD1306 display object connected to I2C
ezButton button(2); // create ezButton object for pin D2
unsigned long prev_count = 0;
void setup() {
Serial.begin(9600);
// initialize OLED display with address 0x3C for 128x64
if (!oled.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
Serial.println(F("SSD1306 allocation failed"));
while (true);
}
delay(2000); // wait for initializing
oled.clearDisplay(); // clear display
oled.setTextSize(2); // text size
oled.setTextColor(WHITE); // text color
oled.setCursor(0, 10); // position to display
button.setDebounceTime(50); // set debounce time to 50 milliseconds
button.setCountMode(COUNT_FALLING);
}
void loop() {
button.loop(); // MUST call the loop() function first
unsigned long count = button.getCount();
if (prev_count != count) {
Serial.println(count); // print count to Serial Monitor
String text = String(count);
oled_display_center(text);
prev_count != count;
}
}
void oled_display_center(String text) {
int16_t x1;
int16_t y1;
uint16_t width;
uint16_t height;
oled.getTextBounds(text, 0, 0, &x1, &y1, &width, &height);
// center the display both horizontally and vertically
oled.clearDisplay(); // clear display
oled.setCursor((OLED_WIDTH - width) / 2, (OLED_HEIGHT - height) / 2);
oled.println(text); // text to display
oled.display();
}
※ Nota:
O código abaixo centraliza o texto horizontal e verticalmente em um display OLED. Para mais informações, consulte How to vertical/horizontal center on OLED.
