Arduino Nano - Botão - Bomba
Este tutorial ensina você a usar o Arduino Nano para ligar uma bomba por alguns segundos e depois desligá-la quando um botão é pressionado.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Botão e a Bomba
Se você não está familiarizado com a bomba e o botão (incluindo pinagem, funcionamento e programação), os tutoriais a seguir podem ajudar:
- Tutorial Arduino Nano - Botão
- Tutorial Arduino Nano - controla bomba

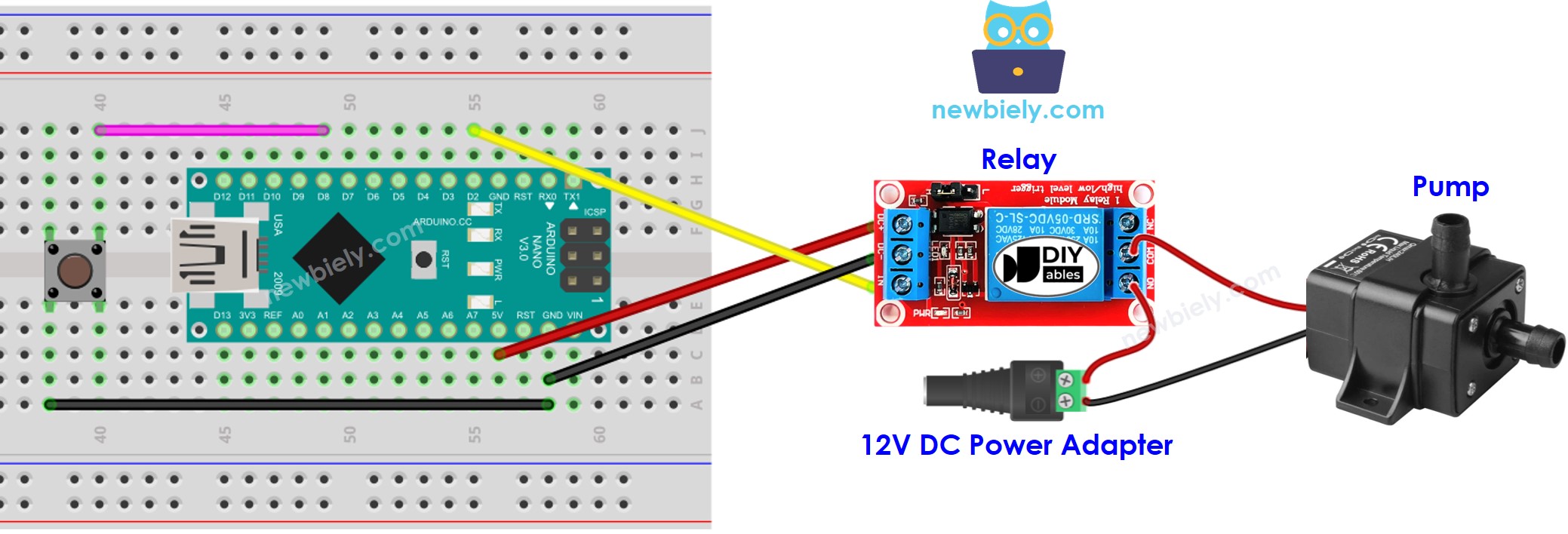

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Nano e outros componentes.
Código Arduino Nano
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-button-pump
*/
#include <ezButton.h> // include ezButton library
#include <ezOutput.h> // include ezOutput library
ezOutput pump(2); // create ezOutput object attached to pin D2
ezButton button(8); // create ezButton object attached to pin D8
void setup() {
Serial.begin(9600);
button.setDebounceTime(50); // set debounce time to 50 milliseconds
pump.low(); // turn pump off
}
void loop() {
pump.loop(); // MUST call the loop() function first
button.loop(); // MUST call the loop() function first
if (button.isPressed()) {
Serial.println("Pump is started");
pump.low();
pump.pulse(10000); // turn on for 10000 milliseconds ~ 10 seconds
// after 10 seconds, pump will be turned off by pump.loop() function
}
}
※ Nota:
O código acima realiza as seguintes tarefas:
- Utiliza a biblioteca ezButton para fazer o debounce do botão. Veja Por que precisamos de debouncing? para mais informações.
- Usa a biblioteca ezOutput para ligar a bomba por 10 segundos quando o botão é pressionado.
- É um código não bloqueante, graças às bibliotecas ezButton e ezOutput.
Passos Rápidos
- Conecte um cabo USB do Arduino Nano a um computador.
- Abra o Arduino IDE e selecione a placa e a porta apropriadas.
- Clique no ícone Libraries na barra lateral esquerda do Arduino IDE.
- Pesquise por “ezButton” e localize a biblioteca de botão da ArduinoGetStarted.
- Pressione o botão Install para instalar a biblioteca ezButton.

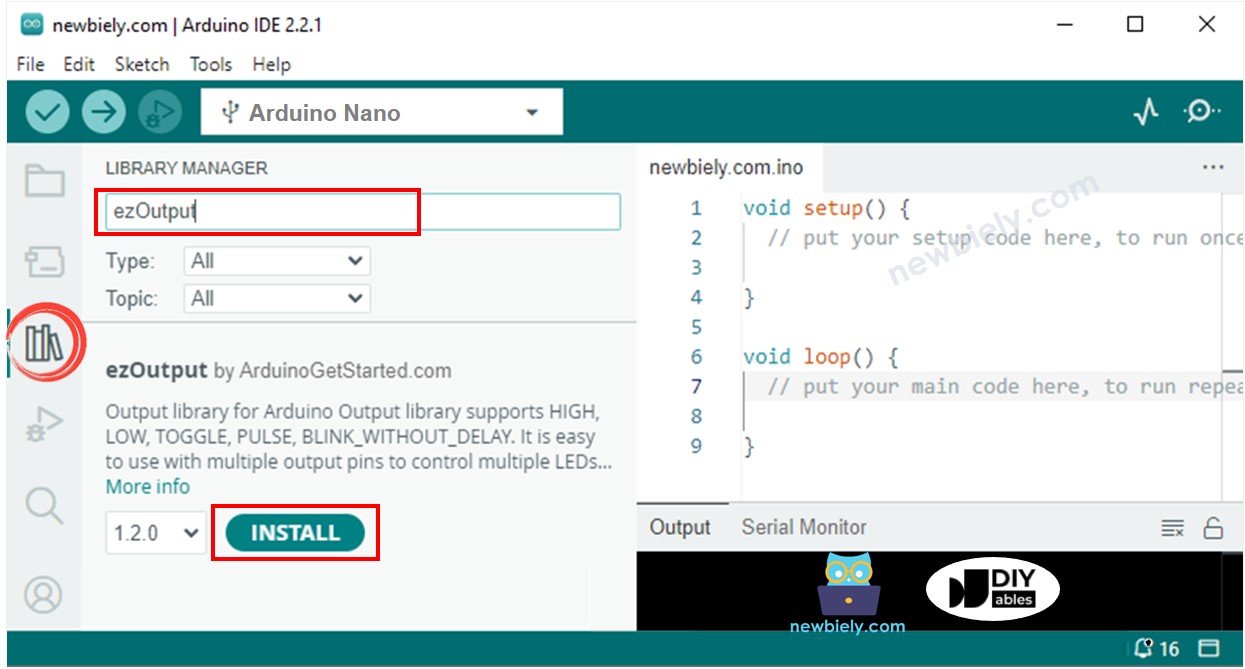

- Procure por “ezOutput” e localize a biblioteca de saída da ArduinoGetStarted.
- Pressione o botão Install para instalar a biblioteca ezOutput.
- Copie o código e abra-o no Arduino IDE.
- Clique no botão Upload no Arduino IDE para compilar e fazer o upload do código para o Arduino Nano.
- Pressione o botão
- Confira o estado da bomba
Explicação do Código
Confira a explicação linha por linha contida nos comentários do código-fonte!
