Arduino Nano - Display de 7 Segmentos e 4 Dígitos com 74HC595
Este passo a passo leva você, etapa por etapa, ao uso de um display de 7 segmentos e 4 dígitos com registrador de deslocamento 74HC595 no Arduino Nano. O Nano reúne o mesmo ATmega328P do Uno em um formato compacto e adequado para protoboard - ótimo para montagens apertadas e prototipagem.
O que você vai percorrer:
- Ligação do módulo de display 74HC595 ao Arduino Nano.
- Exibição de inteiros e floats.
- Exibição de texto e caracteres especiais, como o símbolo de grau.
- Apresentação da hora no formato HH.MM com um ponto piscando.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
O Que É o Display de 7 Segmentos e 4 Dígitos com 74HC595?
Um display LED de quatro dígitos controlado por um registrador de deslocamento 74HC595. Apenas 3 fios do Nano são necessários para controlar todos os dígitos e pontos decimais. O registrador de deslocamento converte dados seriais em saídas paralelas de segmentos, e a biblioteca cuida da multiplexação de cada dígito em sequência.
| Função | Pino | Descrição |
|---|---|---|
| SCLK (SH_CP) | Clock Serial | Envia os bits de dados para o registrador de deslocamento |
| RCLK (ST_CP) | Clock do Registrador | Trava os dados deslocados nas saídas |
| DIO (DS) | Entrada de Dados | Linha de dados serial |
| VCC | Alimentação | 3.3V ou 5V |
| GND | GND | GND comum |

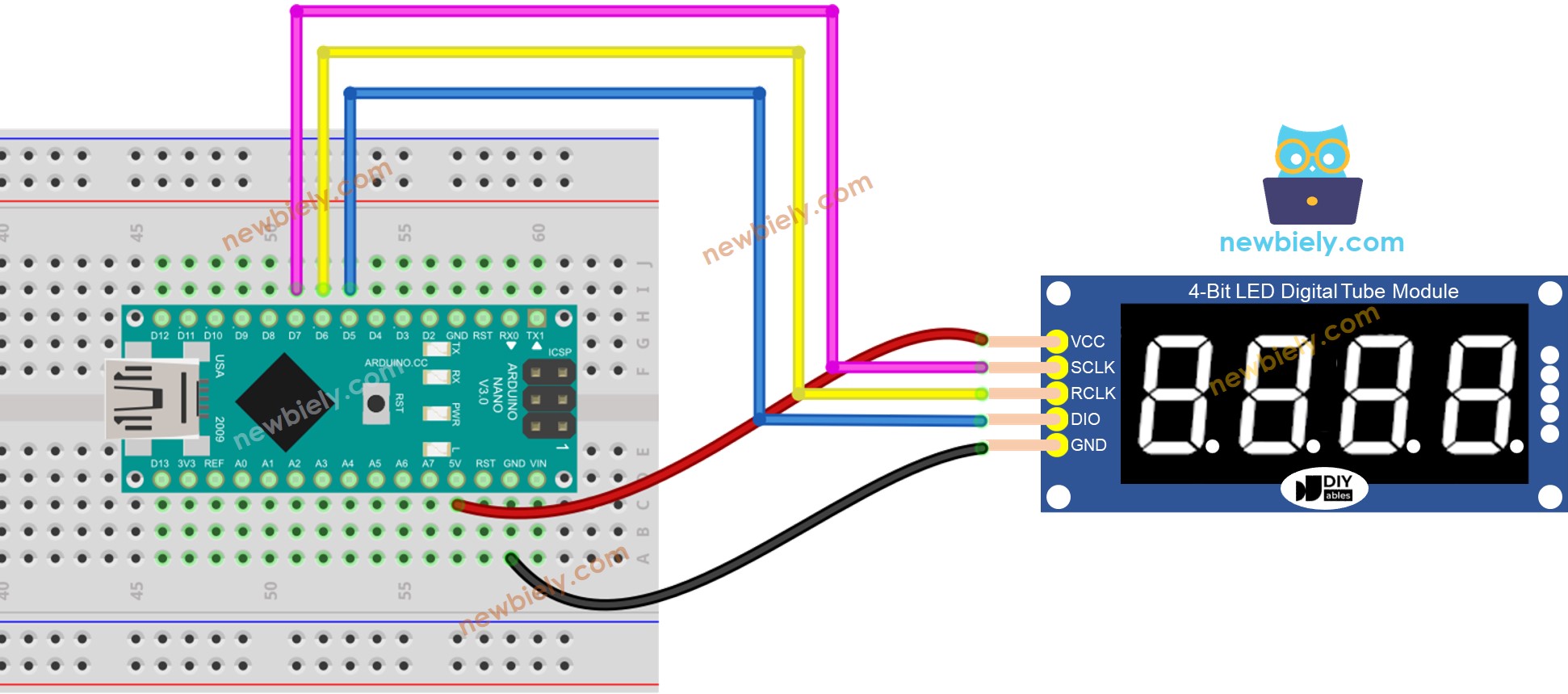

Diagrama de Ligação
Ligue o módulo de display ao Nano:
- SCLK ao D7
- RCLK ao D6
- DIO ao D5
- VCC ao 5V
- GND ao GND
Tanto o Nano quanto o módulo de display cabem bem em uma protoboard, o que deixa a ligação simples.
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Nano e outros componentes.
Configurando a Biblioteca
- Conecte o Arduino Nano ao seu computador com um cabo USB Mini-B.
- Abra a Arduino IDE. Defina a placa como Arduino Nano e selecione a porta correspondente.
- Vá ao painel Libraries à esquerda.
- Digite "DIYables_4Digit7Segment_74HC595" na caixa de pesquisa. Procure a biblioteca da DIYables.
- Clique em Install. Selecione a versão 2.0.0 ou posterior.
A biblioteca é autossuficiente - não há dependências extras para instalar.
Nota: Se o seu Nano usa um bootloader mais antigo, selecione ATmega328P (Old Bootloader) em Processor no menu Tools.
Código Base
Todo sketch criado com a biblioteca DIYables_4Digit7Segment_74HC595 parte desta base:
#include <DIYables_4Digit7Segment_74HC595.h>
#define SCLK_PIN 7
#define RCLK_PIN 6
#define DIO_PIN 5
DIYables_4Digit7Segment_74HC595 display(SCLK_PIN, RCLK_PIN, DIO_PIN);
void setup() {
display.begin();
display.print(1234);
}
void loop() {
display.loop();
}
Chame begin() uma vez e depois mantenha display.loop() em execução. O valor do display é definido com print() e permanece até ser alterado. Use display.delay() em vez de delay() para manter tudo visível durante as esperas.
Código Arduino Nano - Exibir Inteiros
Mostra uma série de inteiros e uma saída com zeros à esquerda.
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-74hc595-4-digit-7-segment-display
*/
#include <DIYables_4Digit7Segment_74HC595.h>
// Pin configuration - change these to match your wiring
#define SCLK_PIN 7 // The Arduino Nano pin connected to the Serial clock pin of 7-segment display
#define RCLK_PIN 6 // The Arduino Nano pin connected to the Register clock / latch pin of 7-segment display
#define DIO_PIN 5 // The Arduino Nano pin connected to the Data (DS) pin of 7-segment display
DIYables_4Digit7Segment_74HC595 display(SCLK_PIN, RCLK_PIN, DIO_PIN);
int numbers[] = {0, 42, 1234, -5, -123, 9999};
int numCount = 6;
int currentIndex = 0;
bool showZeroPad = false;
unsigned long lastChange = 0;
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("4-Digit 7-Segment 74HC595 - Integer Example");
}
void loop() {
display.loop(); // Must be called frequently to refresh the display
if (millis() - lastChange >= 2000) {
lastChange = millis();
if (!showZeroPad) {
display.print(numbers[currentIndex]);
Serial.print("Displaying: ");
Serial.println(numbers[currentIndex]);
currentIndex++;
if (currentIndex >= numCount) {
currentIndex = 0;
showZeroPad = true;
}
} else {
display.print(42, true); // Shows "0042"
Serial.println("Displaying: 0042 (zero-padded)");
showZeroPad = false;
}
}
}
Acompanhe
- Ligue o display ao Nano como mostrado acima.
- Conecte o Nano ao seu computador com um cabo USB Mini-B.
- Abra a Arduino IDE, escolha a placa e a porta, cole o código e clique em Upload.
- Abra o Serial Monitor para ver a saída.
Percorre 0, 42, 1234, -5, -123, 9999 e, depois, 0042 com zeros à esquerda.
Visão Geral dos Métodos
| Método | Explicação | Exemplo de Chamada |
|---|---|---|
| print(int) | Mostra um inteiro (-999 a 9999) | display.print(1234) |
| print(int, true) | Inteiro com zeros à esquerda | display.print(42, true) |
| loop() | Atualiza o display multiplexado | display.loop() |
Código Arduino Nano - Exibir Floats
Demonstra floats com casas decimais automáticas e fixas.
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-74hc595-4-digit-7-segment-display
*/
#include <DIYables_4Digit7Segment_74HC595.h>
// Pin configuration - change these to match your wiring
#define SCLK_PIN 7 // The Arduino Nano pin connected to the Serial clock pin of 7-segment display
#define RCLK_PIN 6 // The Arduino Nano pin connected to the Register clock / latch pin of 7-segment display
#define DIO_PIN 5 // The Arduino Nano pin connected to the Data (DS) pin of 7-segment display
DIYables_4Digit7Segment_74HC595 display(SCLK_PIN, RCLK_PIN, DIO_PIN);
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("4-Digit 7-Segment 74HC595 - Float Example");
}
void loop() {
// Auto decimal placement
display.print(1.5); // Shows " 1.5"
Serial.println("Auto decimal: 1.5");
display.delay(2000);
display.print(12.34); // Shows "12.34"
Serial.println("Auto decimal: 12.34");
display.delay(2000);
display.print(3.141); // Shows "3.141"
Serial.println("Auto decimal: 3.141");
display.delay(2000);
display.print(-1.2); // Shows "-1.20"
Serial.println("Auto decimal: -1.20");
display.delay(2000);
display.print(0.5); // Shows " 0.5"
Serial.println("Auto decimal: 0.5");
display.delay(2000);
// Fixed decimal places
display.print(23.5, 1); // 1 decimal place: shows "23.5"
Serial.println("1 decimal place: 23.5");
display.delay(2000);
display.print(1.5, 2); // 2 decimal places: shows "1.50"
Serial.println("2 decimal places: 1.50");
display.delay(2000);
// Zero-padded
display.print(1.5, 2, true); // Shows "01.50"
Serial.println("2 decimal places, zero-padded: 01.50");
display.delay(2000);
}
Acompanhe
- Faça o upload do sketch e abra o Serial Monitor.
Mostra floats com decimais automáticos, depois com 1 e 2 casas fixas e, por fim, com zeros à esquerda.
Código Arduino Nano - Texto e Temperatura
Mostra texto, o símbolo de grau e valores de temperatura.
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-74hc595-4-digit-7-segment-display
*/
#include <DIYables_4Digit7Segment_74HC595.h>
// Pin configuration - change these to match your wiring
#define SCLK_PIN 7 // The Arduino Nano pin connected to the Serial clock pin of 7-segment display
#define RCLK_PIN 6 // The Arduino Nano pin connected to the Register clock / latch pin of 7-segment display
#define DIO_PIN 5 // The Arduino Nano pin connected to the Data (DS) pin of 7-segment display
DIYables_4Digit7Segment_74HC595 display(SCLK_PIN, RCLK_PIN, DIO_PIN);
const char* texts[] = {"HELP", "Hi", "COOL", "done"};
int textCount = 4;
int currentIndex = 0;
int phase = 0;
unsigned long lastChange = 0;
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("4-Digit 7-Segment 74HC595 - Text and Degree Example");
}
void loop() {
display.loop(); // Must be called frequently to refresh the display
if (millis() - lastChange >= 2000) {
lastChange = millis();
if (phase == 0) {
// Display text strings
display.print(texts[currentIndex]);
Serial.print("Text: ");
Serial.println(texts[currentIndex]);
currentIndex++;
if (currentIndex >= textCount) {
currentIndex = 0;
phase = 1;
}
} else if (phase == 1) {
// Display temperature 25 degrees C
display.printTemperature(25, 'C');
Serial.println("Temperature: 25 C");
phase = 2;
} else if (phase == 2) {
// Display temperature 72 degrees F
display.printTemperature(72, 'F');
Serial.println("Temperature: 72 F");
phase = 3;
} else if (phase == 3) {
// Display degree symbol using string with DEGREE_CHAR constant
char degStr[5];
degStr[0] = '2';
degStr[1] = '5';
degStr[2] = DEGREE_CHAR;
degStr[3] = 'C';
degStr[4] = '\0';
display.print(degStr);
Serial.println("String with degree: 25 deg C");
phase = 4;
} else {
// Display string with dots
display.print("1.2.3.4");
Serial.println("Dots: 1.2.3.4");
phase = 0;
}
}
}
Acompanhe
- Faça o upload do sketch e abra o Serial Monitor.
Exibe "HELP", "Hi", "COOL", "done", depois valores de temperatura e pontos inline.
Código Arduino Nano - Hora
HH.MM no estilo de relógio, com separador piscando.
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-74hc595-4-digit-7-segment-display
*/
#include <DIYables_4Digit7Segment_74HC595.h>
// Pin configuration - change these to match your wiring
#define SCLK_PIN 7 // The Arduino Nano pin connected to the Serial clock pin of 7-segment display
#define RCLK_PIN 6 // The Arduino Nano pin connected to the Register clock / latch pin of 7-segment display
#define DIO_PIN 5 // The Arduino Nano pin connected to the Data (DS) pin of 7-segment display
DIYables_4Digit7Segment_74HC595 display(SCLK_PIN, RCLK_PIN, DIO_PIN);
int hours = 12;
int minutes = 30;
bool colonOn = true;
unsigned long lastToggle = 0;
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("4-Digit 7-Segment 74HC595 - Time Example");
Serial.println("Displaying 12:30 with blinking dot separator");
}
void loop() {
display.loop(); // Must be called frequently to refresh the display
if (millis() - lastToggle >= 500) {
lastToggle = millis();
display.printTime(hours, minutes, colonOn);
colonOn = !colonOn; // Toggle dot separator every 500ms for blinking effect
}
}
Acompanhe
- Faça o upload do sketch e abra o Serial Monitor.
Mostra 12.30 com o ponto piscando a cada 500ms.
Código Arduino Nano - Piscar
Faz diferentes valores do display piscarem, ligando e desligando.
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-74hc595-4-digit-7-segment-display
*/
#include <DIYables_4Digit7Segment_74HC595.h>
// Pin configuration - change these to match your wiring
#define SCLK_PIN 7 // The Arduino Nano pin connected to the Serial clock pin of 7-segment display
#define RCLK_PIN 6 // The Arduino Nano pin connected to the Register clock / latch pin of 7-segment display
#define DIO_PIN 5 // The Arduino Nano pin connected to the Data (DS) pin of 7-segment display
DIYables_4Digit7Segment_74HC595 display(SCLK_PIN, RCLK_PIN, DIO_PIN);
// States: 0 = blink int, 1 = blink float, 2 = blink text
int phase = 0;
int blinkCount = 0;
bool isOn = true;
unsigned long lastAction = 0;
unsigned long pauseUntil = 0;
void setup() {
Serial.begin(9600);
display.begin();
Serial.println("4-Digit 7-Segment 74HC595 - Blink Example");
display.print(1234);
Serial.println("Blinking: 1234");
}
void loop() {
display.loop(); // Must be called frequently to refresh the display
unsigned long now = millis();
// Pause between phases
if (now < pauseUntil) return;
if (now - lastAction >= 300) {
lastAction = now;
if (isOn) {
display.off();
isOn = false;
} else {
display.on();
isOn = true;
blinkCount++;
if (blinkCount >= 5) {
blinkCount = 0;
pauseUntil = now + 1000;
phase++;
if (phase > 2) phase = 0;
switch (phase) {
case 0:
display.print(1234);
Serial.println("Blinking: 1234");
break;
case 1:
display.print(12.34);
Serial.println("Blinking: 12.34");
break;
case 2:
display.print("HELP");
Serial.println("Blinking: HELP");
break;
}
}
}
}
}
Acompanhe
- Faça o upload do sketch e abra o Serial Monitor.
Faz piscar 1234, depois 12.34 e depois "HELP" - cinco piscadas cada.
Solução de Problemas
- O display fica em branco - Verifique a ligação. Confirme que os números dos pinos SCLK, RCLK e DIO correspondem ao código. Confirme que begin() e loop() estão nos lugares certos.
- Caracteres errados aparecem - O padrão é ânodo comum. Passe false como 4º argumento do construtor para módulos de cátodo comum.
- Display cintilando - Evite delay() no seu código. Use display.delay() no lugar.
- O upload falha com "not in sync" - Tente selecionar ATmega328P (Old Bootloader) no menu Processor.
Plataformas Suportadas
A biblioteca usa apenas APIs padrão do Arduino (pinMode, digitalWrite, millis) e funciona em todas as plataformas compatíveis com Arduino.
