Arduino Nano - Teclado
Este tutorial ensina você a conectar o Arduino Nano a um teclado 3x4 e 4x4 e a programá-lo. O tutorial também apresenta o método e o código Arduino para verificar a a senha digitada pelos usuários no teclado.
Hardware Necessário
Or you can buy the following kits:
| 1 | × | DIYables Sensor Kit (18 sensors/displays) |
Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.
Sobre o Teclado
Um teclado é composto por teclas dispostas em uma matriz. Cada botão individual é chamado de tecla. Existem teclados de vários estilos. Dois dos mais usados em projetos DIY são o teclado 3x4 (12 teclas) e o teclado 4x4 (16 teclas).
Pinagem do Teclado
Os pinos são divididos em duas categorias: linhas e colunas.
- Um teclado 3x4 tem sete pinos: quatro deles são pinos de linha, identificados como R1, R2, R3 e R4. Os outros três são pinos de coluna, identificados como C1, C2 e C3.
- Um teclado 4x4 tem 8 pinos: quatro deles são pinos de linha, identificados como R1, R2, R3 e R4. Os outros quatro são pinos de coluna, identificados como C1, C2, C3 e C4.

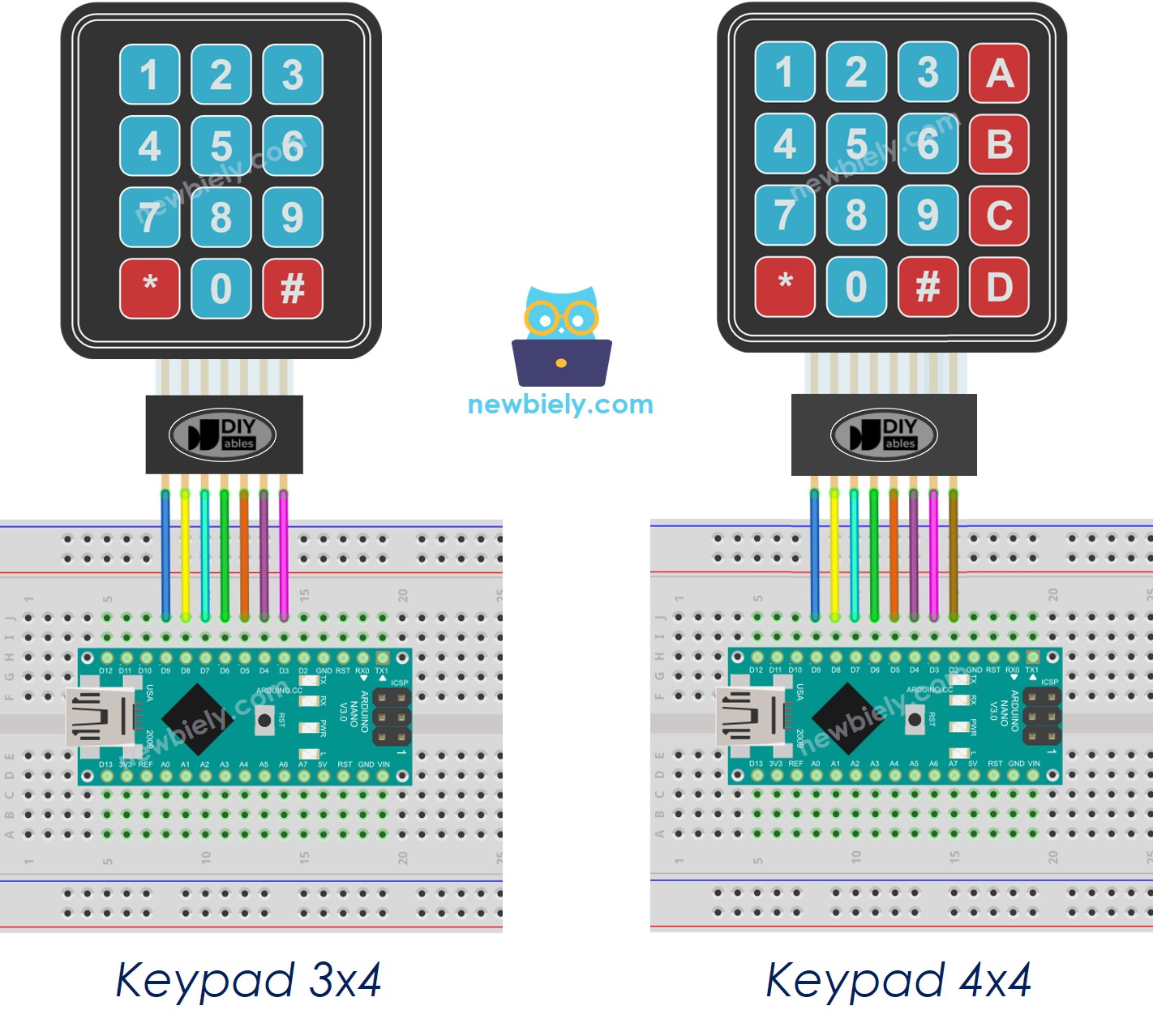

Diagrama de Ligação
This image is created using Fritzing. Click to enlarge image
Veja A melhor forma de alimentar o Arduino Nano e outros componentes.
Código Arduino Nano
Código Arduino Nano para Teclado 3x4
#include <Keypad.h>
const int ROW_NUM = 4; // four rows
const int COLUMN_NUM = 3; // three columns
const byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; // The Arduino Nano pin connected to the row pins of the keypad
const byte pin_column[COLUMN_NUM] = {5, 4, 3}; // The Arduino Nano pin connected to the column pins of the keypad
char key_layout[ROW_NUM][COLUMN_NUM] = {
{'1', '2', '3'},
{'4', '5', '6'},
{'7', '8', '9'},
{'*', '0', '#'}
};
Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM);
void setup() {
Serial.begin(9600);
}
void loop() {
char key = keypad.getKey();
if (key) {
Serial.println(key);
}
}
Código Arduino Nano para Teclado 4x4
#include <Keypad.h>
const int ROW_NUM = 4; // four rows
const int COLUMN_NUM = 4; // four columns
const byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; // The Arduino Nano pin connected to the row pins of the keypad
const byte pin_column[COLUMN_NUM] = {5, 4, 3, 2}; // The Arduino Nano pin connected to the column pins of the keypad
char key_layout[ROW_NUM][COLUMN_NUM] = {
{'1', '2', '3', 'A'},
{'4', '5', '6', 'B'},
{'7', '8', '9', 'C'},
{'*', '0', '#', 'D'}
};
Keypad keypad = Keypad(makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM);
void setup() {
Serial.begin(9600);
}
void loop() {
char key = keypad.getKey();
if (key) {
Serial.println(key);
}
}
Passos Rápidos
- Clique no ícone Libraries na barra à esquerda da Arduino IDE.
- Pesquise por “keypad” e localize a biblioteca keypad criada por Mark Stanley e Alexander Brevig.
- Em seguida, pressione o botão Install para concluir a instalação da biblioteca keypad.
- Copie o código acima e abra-o na Arduino IDE.
- Clique no botão Upload da Arduino IDE para compilar e fazer o upload do código para o Arduino Nano.
- Abra o Serial Monitor.
- Pressione algumas teclas do teclado.
- Confira o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
3
6
9
4
*
#
Teclado e Senha
Um uso comum do teclado é a digitação de senhas. Duas teclas especiais são usadas para isso:
- Uma tecla para iniciar ou reiniciar a digitação da senha, como a tecla "*"
- Uma tecla para encerrar a digitação da senha, como a tecla "#"
A senha será uma string formada por todas as teclas, exceto as duas teclas especiais.
Quando uma tecla é pressionada:
- Se a tecla não for "*" nem "#", adicione a tecla à string de senha digitada pelo usuário.
- Se a tecla for "#", compare a string digitada pelo usuário com as senhas autorizadas para determinar se a senha digitada está correta e, em seguida, limpe a string de senha digitada pelo usuário.
- Se a tecla for "*", apague a string de senha digitada pelo usuário.
Teclado - Código de Senha
/*
* Este código de Arduino Nano foi desenvolvido por pt.newbiely.com
* Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição.
* Para tutoriais completos e diagramas de ligação, visite:
* https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-keypad
*/
#include <Keypad.h>
const int ROW_NUM = 4; // four rows
const int COLUMN_NUM = 3; // three columns
const byte pin_rows[ROW_NUM] = {9, 8, 7, 6}; // The Arduino Nano pin connected to the row pins of the keypad
const byte pin_column[COLUMN_NUM] = {5, 4, 3}; // The Arduino Nano pin connected to the column pins of the keypad
char key_layout[ROW_NUM][COLUMN_NUM] = {
{'1', '2', '3'},
{'4', '5', '6'},
{'7', '8', '9'},
{'*', '0', '#'}
};
Keypad keypad = Keypad( makeKeymap(key_layout), pin_rows, pin_column, ROW_NUM, COLUMN_NUM);
const String password = "1234"; // change your password here
String input_password;
void setup() {
Serial.begin(9600);
input_password.reserve(32); // maximum input characters is 33, change if needed
}
void loop() {
char key = keypad.getKey();
if (key) {
Serial.println(key);
if (key == '*') {
input_password = ""; // clear input password
} else if (key == '#') {
if (password == input_password) {
Serial.println("password is correct");
// DO YOUR WORK HERE
} else {
Serial.println("password is incorrect, try again");
}
input_password = ""; // clear input password
} else {
input_password += key; // append new character to input password string
}
}
}
Passos Rápidos
- Execute o código acima.
- Abra o Serial Monitor.
- Pressione as teclas "123456" seguidas da tecla "#".
- Pressione as teclas "1234" seguidas da tecla "#".
- Confira o resultado no Serial Monitor.
8
Serial.println("Hello World!");
Message (Enter to send message to 'Arduino Nano' on 'COM15')
New Line
9600 baud
password is incorrect, try again
password is correct
