Este tutorial ensina você a usar o display LCD 20x4 com o Arduino Nano e como programar o Arduino Nano para exibir texto no LCD 20x4.

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	LCD 20x4
1	×	Fios Jumper
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Buy Note: Alternatively, you can assemble the LCD I2C display using LCD 2004 Display and PCF8574 I2C Adapter Module.

Sobre o LCD I2C 20x4

O LCD I2C é formado por um LCD padrão, um módulo I2C e um potenciômetro.

Pinagem do LCD

O LCD I2C usa a interface I2C para se conectar ao Arduino Nano. Ele tem quatro pinos:

O pino GND deve ser conectado ao terra (0V).
O pino VCC é a alimentação do LCD e deve ser conectado ao VCC (5V).
O pino SDA é o sinal de dados I2C.
O pino SCL é o sinal de clock I2C.

Coordenadas do LCD

O LCD I2C 20x4 tem 20 colunas e 4 linhas, com colunas e linhas numeradas a partir de 0.

Diagrama de Ligação

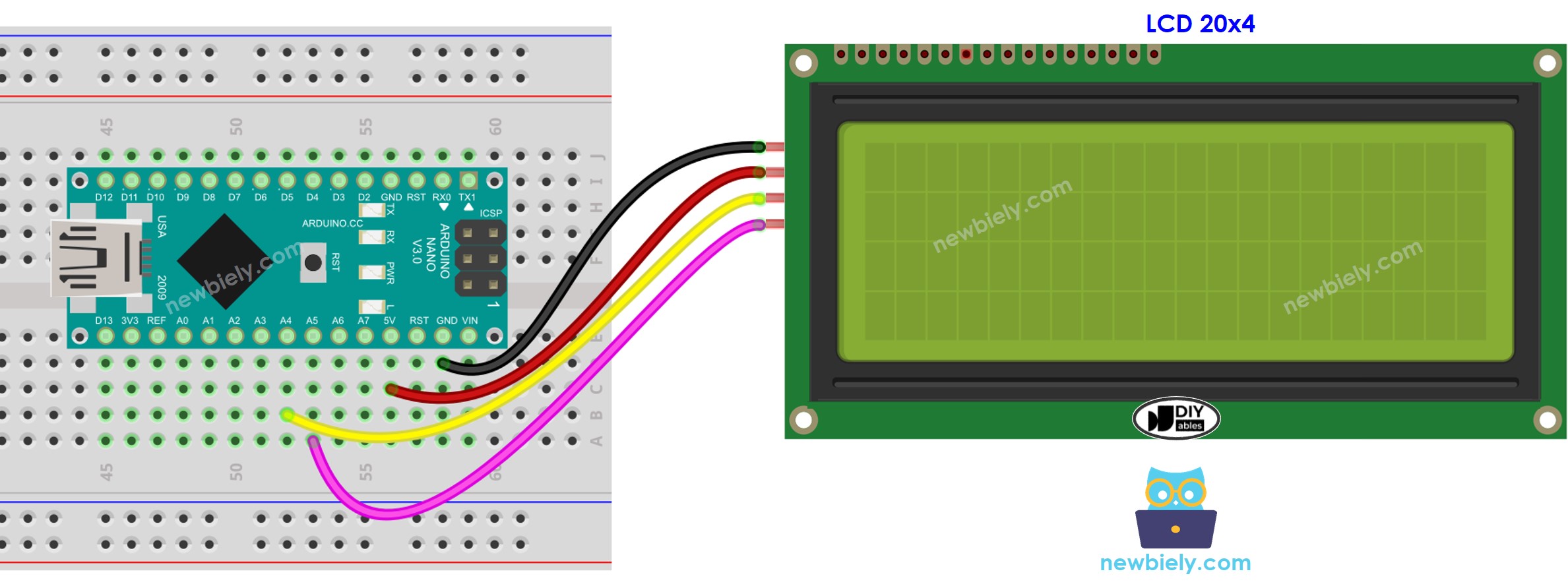

The wiring diagram between Arduino Nano and LCD I2C

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Módulo LCD I2C	Arduino Nano
Vin	5V
GND	GND
SDA	A4
SCL	A5

Como Programar o LCD I2C

A biblioteca DIYables_LCD_I2C precisa ser incluída para usar o LCD.

Configurar o LCD:

O LCD precisa ser configurado corretamente para funcionar bem.

Escrever no LCD:

Escrever no LCD é fácil graças à biblioteca DIYables_LCD_I2C.

#include <DIYables_LCD_I2C.h> // Library for LCD

Crie um objeto DIYables_LCD_I2C informando o endereço I2C, o número de colunas e o número de linhas.

DIYables_LCD_I2C lcd(0x27, 20, 4); // I2C address 0x27, 20 column and 4 rows

Inicie o LCD.

lcd.init(); //initialize the lcd lcd.backlight(); //open the backlight

Vá para a coluna e a linha indicadas por column_index e row_index, respectivamente.

lcd.setCursor(column_index, row_index);

Exiba uma mensagem no LCD.

lcd.print("Hello World!");

Explore as possibilidades do que pode ser feito com o LCD na seção "Faça Mais com o LCD".

※ Nota:

O endereço do LCD pode variar conforme o fabricante. No nosso código, usamos 0x27, conforme especificado pela DIYables.

Código Arduino Nano

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-lcd-20x4 */ #include <DIYables_LCD_I2C.h> DIYables_LCD_I2C lcd(0x27, 20, 4); // I2C address 0x27, 20 column and 4 rows void setup() { lcd.init(); // Initialize the LCD I2C display lcd.backlight(); lcd.setCursor(0, 0); // move cursor the 1st row lcd.print("LCD 20x4"); // print message at the 1st row lcd.setCursor(0, 1); // move cursor to the 2nd row lcd.print("I2C Address: 0x27"); // print message at the 2nd row lcd.setCursor(0, 2); // move cursor to the 3rd row lcd.print("DIYables"); // print message at the 3rd row lcd.setCursor(0, 3); // move cursor to the 4th row lcd.print("www.diyables.io"); // print message the 4th row } void loop() { }

Passos Rápidos

Clique no ícone Libraries na barra esquerda do Arduino IDE.
Pesquise por "DIYables LCD I2C" e localize a biblioteca DIYables_LCD_I2C criada pela DIYables.
Depois, clique no botão Install para adicionar a biblioteca.

Copie o código e abra-o com o Arduino IDE.
Clique no botão Upload na IDE para enviar o código ao Arduino Nano.

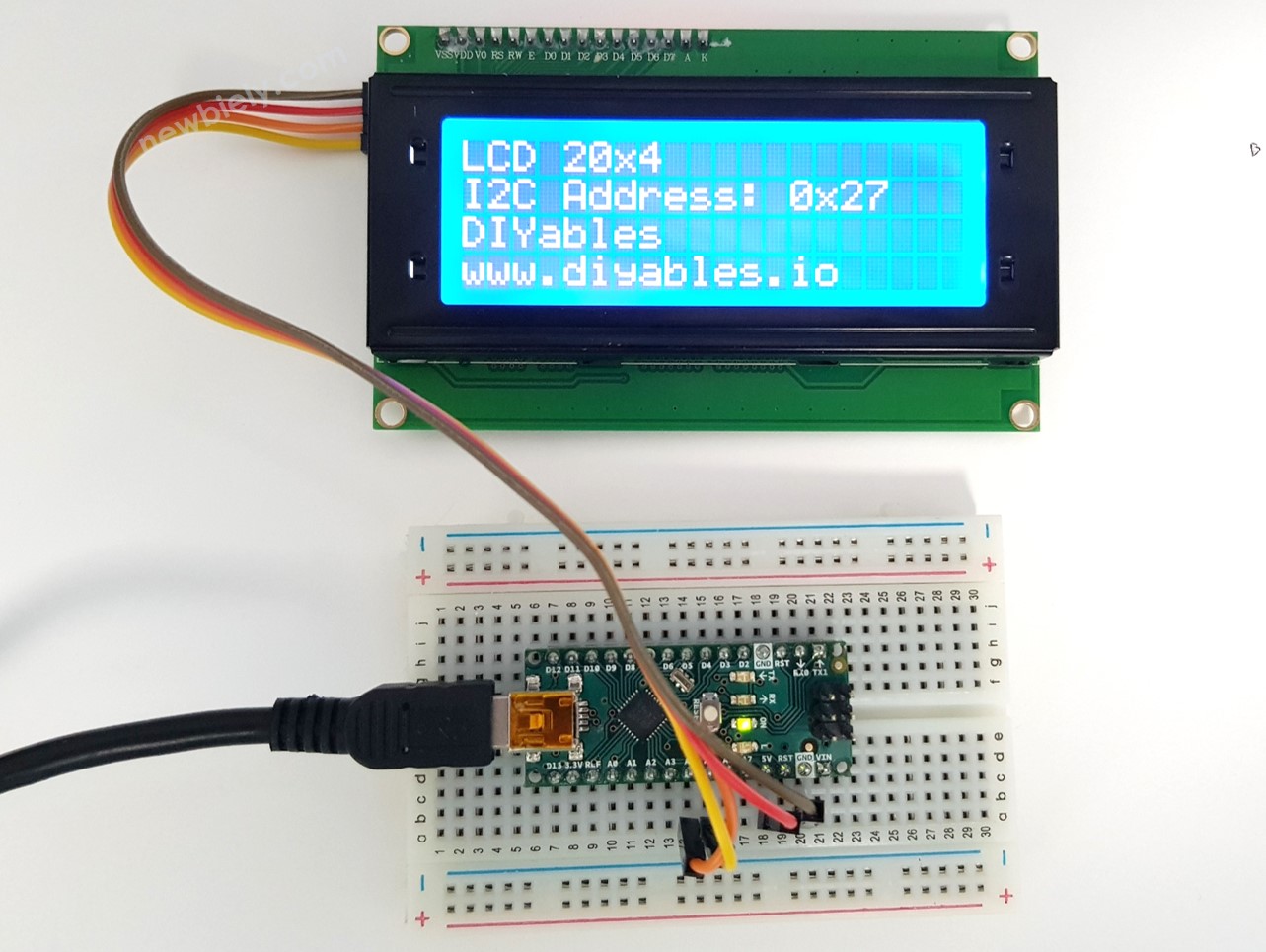

Veja o resultado no LCD.

Experimente alterar o texto e a posição dele.

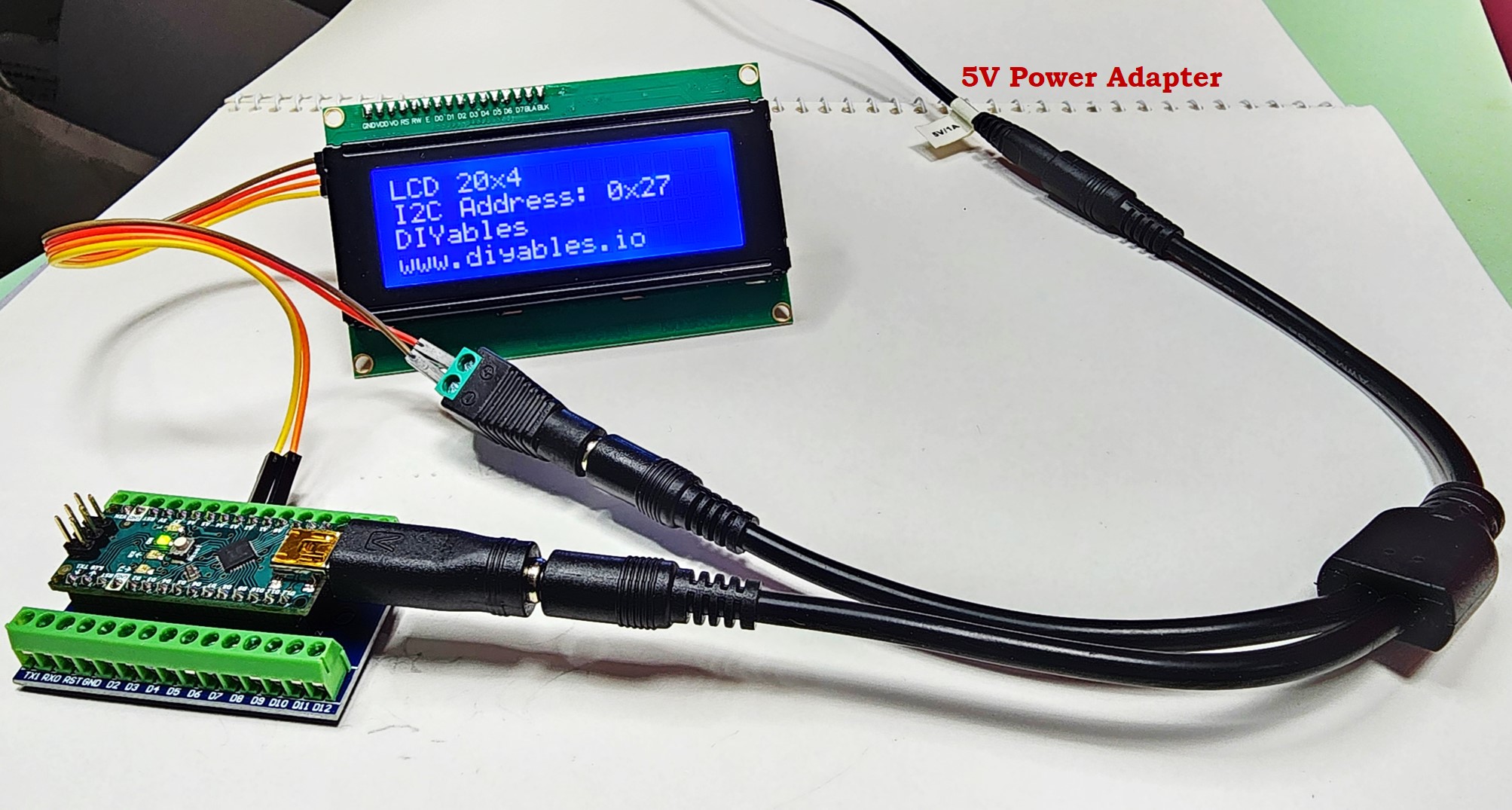

Sua placa Arduino Nano pode não fornecer energia suficiente para o LCD. Se o LCD não estiver brilhante ou não exibir caracteres, use uma fonte de alimentação externa para o LCD. Você pode fazer isso com este kit divisor de energia, como mostrado abaixo:

How to Power Arduino Nano and External Components

Vídeo

Faça Mais com o LCD

Caracteres Personalizados

Veja Caracteres personalizados no LCD

Tutoriais Relacionados
