Arduino Nano - Trava Solenoide

Este tutorial ensina como usar o Arduino Nano para controlar a trava solenoide, também chamada de trava elétrica (electric strike lock). Podemos aplicá-la para proteger armários, gavetas e portas.

Hardware Necessário

1	×	Official Arduino Nano
1	×	Alternatively, DIYables Nano V3.0 Development Board
1	×	Cabo USB A para Mini-B
1	×	Fechadura Solenoide
1	×	Relé
1	×	Fonte de Alimentação 12V
1	×	Conector de Alimentação DC
1	×	(Recomendado) Placa de Expansão com Bornes de Parafuso para Arduino Nano
1	×	(Recomendado) Placa de Expansão Breakout para Arduino Nano
1	×	(Recomendado) Divisor de Alimentação para Arduino Nano

Or you can buy the following kits:

DIYables Sensor Kit (18 sensors/displays)

Divulgação: Alguns dos links desta seção são links de afiliado da Amazon. Podemos receber uma comissão pelas compras feitas por meio desses links, sem custo adicional para você. Agradecemos o seu apoio.

Sobre a Trava Solenoide

Pinagem da Trava Solenoide

A Trava Solenoide tem dois fios:

O fio Positivo (+) (vermelho) deve ser conectado aos 12V da fonte de alimentação DC
O fio Negativo (-) (preto) deve ser conectado ao GND da fonte de alimentação DC

Como Funciona

Quando a Trava Solenoide está alimentada, a lingueta da trava fica estendida e a porta fica trancada.
Quando a Trava Solenoide NÃO está alimentada, a lingueta da trava fica retraída e a porta fica destrancada.

※ Nota:

A trava solenoide normalmente requer uma fonte de alimentação de 12V, 24V ou 48V. Por isso, ela NÃO pode ser conectada diretamente a um pino do Arduino Nano. É preciso usar um relé para conectá-la ao pino do Arduino Nano.

Se ligarmos a trava solenoide a um relé (no modo normalmente aberto):

Quando o relé não está ativado, a porta fica destrancada
Quando o relé está ativado, a porta fica trancada

Conectar o Arduino Nano a um relé nos permite programá-lo para controlar a trava solenoide. Para saber mais sobre relés, consulte o Tutorial Arduino Nano - Relé.

Diagrama de Ligação

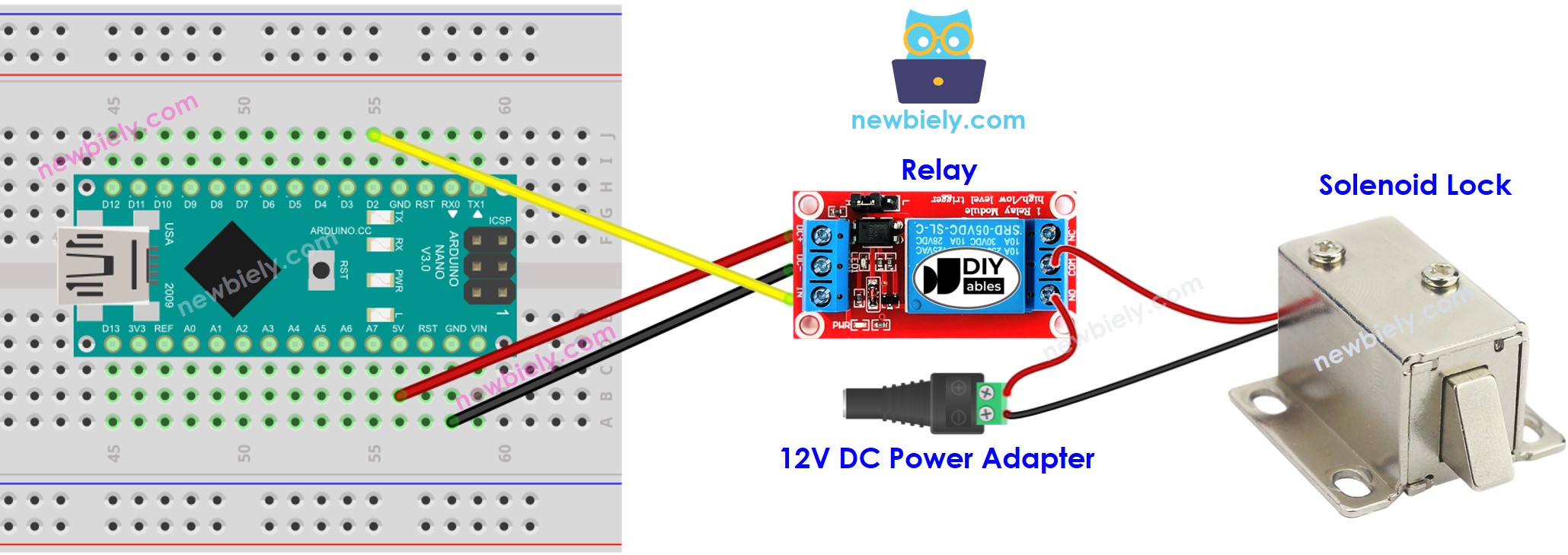

The wiring diagram between Arduino Nano and Solenoid Lock

This image is created using Fritzing. Click to enlarge image

Código Arduino Nano

O código abaixo faz a porta ser trancada e destrancada a cada cinco segundos.

Passos Rápidos

Copie o código e abra-o com a Arduino IDE.
Clique no botão Upload da Arduino IDE para compilar e fazer o upload do código para o Arduino Nano.
Observe a condição da lingueta da trava.

Arduino Nano - Botão Controla a Trava Solenoide

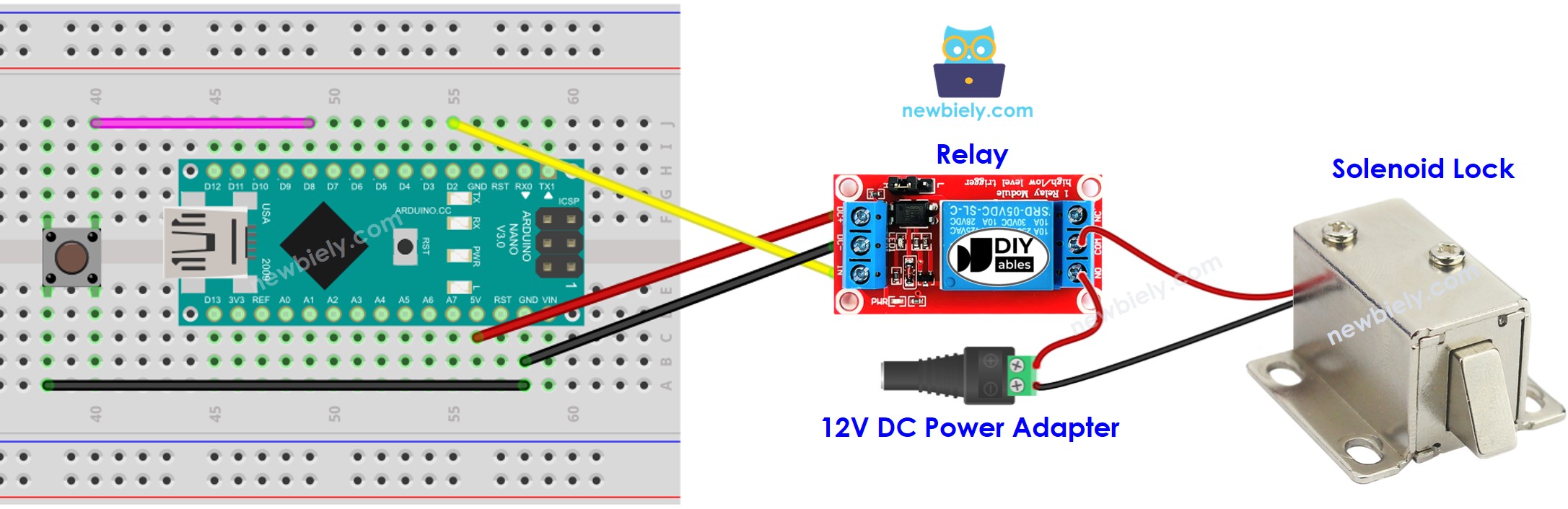

Diagrama de Ligação

This image is created using Fritzing. Click to enlarge image

Veja A melhor forma de alimentar o Arduino Nano e outros componentes.

Escrevendo o código para uma placa Arduino Nano.

/* * Este código de Arduino Nano foi desenvolvido por pt.newbiely.com * Este código de Arduino Nano é disponibilizado ao público sem nenhuma restrição. * Para tutoriais completos e diagramas de ligação, visite: * https://pt.newbiely.com/tutorials/arduino-nano/arduino-nano-solenoid-lock */ #include <ezButton.h> #define BUTTON_PIN 8 // The Arduino Nano pin connected to button's pin #define RELAY_PIN 2 // The Arduino Nano pin connected to relay's pin ezButton button(BUTTON_PIN); // create ezButton object for pin 12; void setup() { Serial.begin(9600); // Initialize the Serial to communicate with the Serial Monitor. pinMode(RELAY_PIN, OUTPUT); // set arduino pin to output mode button.setDebounceTime(50); // set debounce time to 50 milliseconds digitalWrite(RELAY_PIN, HIGH); // lock the door } void loop() { button.loop(); // MUST call the loop() function first if(button.isPressed()) { Serial.println("The button is pressed"); digitalWrite(RELAY_PIN, LOW); // unlock the door in 10 seconds delay(10000); // 10 seconds digitalWrite(RELAY_PIN, HIGH); // lock the door again } }

Passos Rápidos

Instale a biblioteca ezButton. Consulte Como Fazer para ver as instruções.
Copie o código e abra-o com a Arduino IDE.
Clique no botão Upload da Arduino IDE para fazer o upload do código para o Arduino Nano.
Pressione o botão uma vez.
Observe o estado da lingueta da trava durante 10 segundos.

※ Nota:

No código acima, utilizamos a função delay. Assim, não é necessário fazer debounce do botão. Mesmo assim, incluímos também o código com debounce, caso você queira executar outras tarefas sem usar a função delay. Para mais informações, consulte Como usar millis() em vez de delay().
